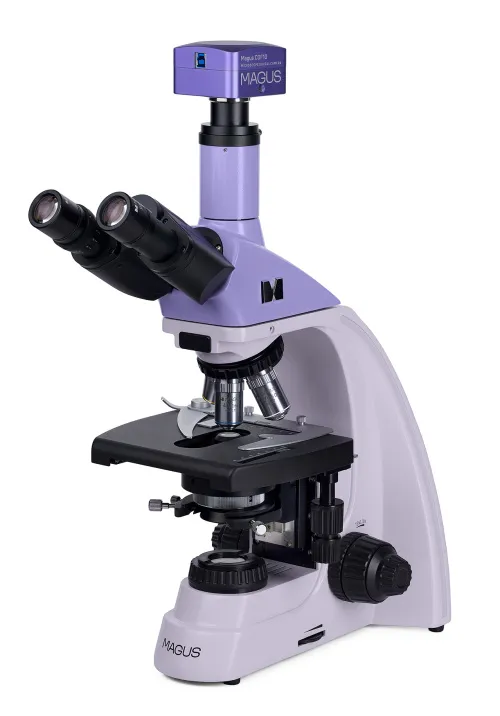

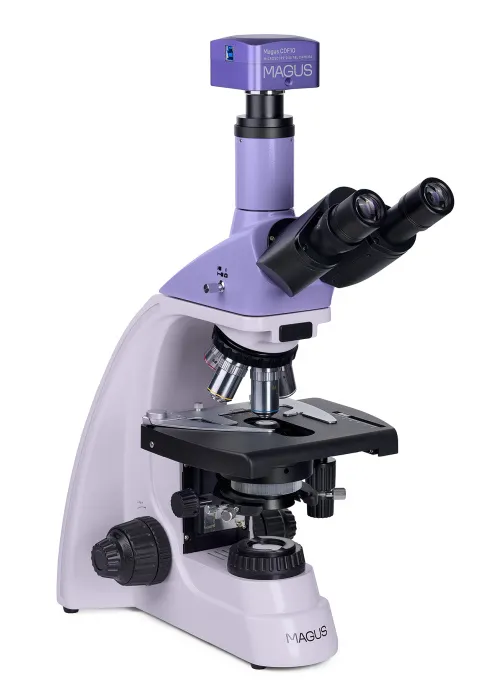

Biologický digitální mikroskop MAGUS Bio D230T
S fotoaparátem. Zvětšení: 40–1000x. Trinokulární hlava, achromatické objektivy, 30 W halogenová žárovka
ID výrobku | 83004 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555017945 |
Velikost balení (DxŠxV) | 43x27x63 cm |
Přepravní hmotnost | 11.1 kg |

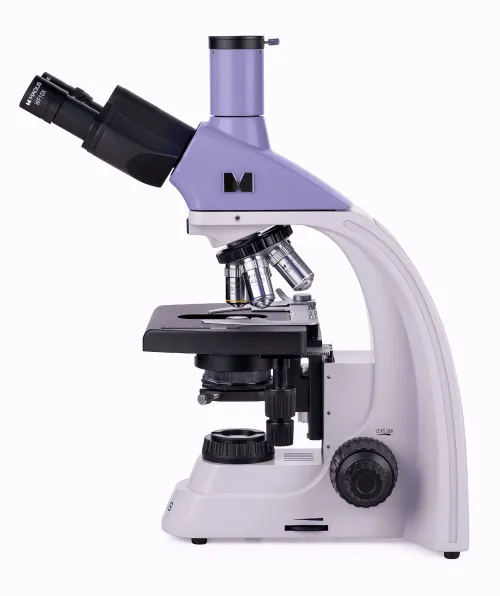

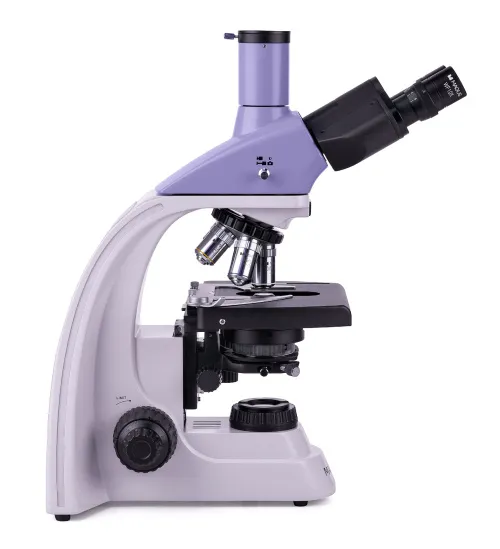

MAGUS Bio 230T je biologický trinokulární mikroskop pro laboratorní a výzkumná pozorování v oblasti medicíny, farmacie, soudního lékařství, biotechnologie atd. Je vhodný pro pozorování plochých biologických průsvitných a průhledných vzorků: tenkých řezů a stěrů. Je vybaven achromatickými objektivy a halogenovou žárovkou a ke studiu vzorků se používá technika mikroskopie v procházejícím světle (pozorování ve světlém poli). Konstrukce mikroskopu poskytuje možnost instalace dalšího příslušenství, které umožňuje použití dalších mikroskopických technik: tmavé pole, fázový kontrast, polarizované světlo.

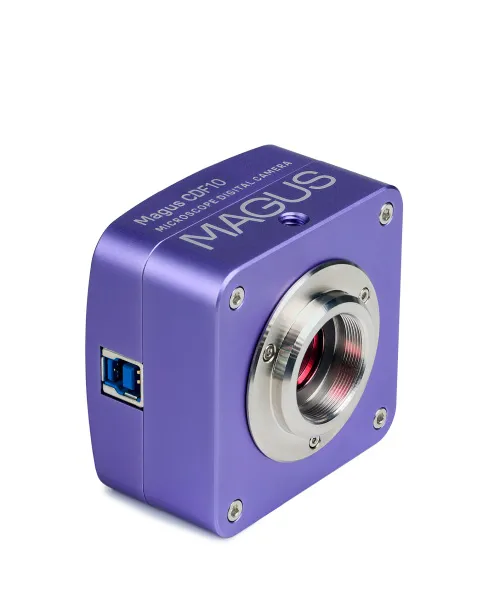

Digitální fotoaparát
Digitální fotoaparát s 2Mpx snímačem pro studium mikroskopických objektů použitím mikroskopické techniky v tmavém nebo světlém poli. Fotoaparát je vybaven barevným snímačem CMOS SONY Exmor s podsvícením. Tento snímač zvyšuje citlivost na světlo (2350 mV při 1/30 s) a zlepšuje kvalitu obrazu při slabém osvětlení. Optimálního výkonu je dosaženo při práci s objektivy se 40x, 60x a 100x zvětšením.
Fotoaparát MAGUS CDF10 umožňuje zobrazit obraz objektu na monitoru počítače v rozlišení Full HD 1920x1080 px, pořizovat fotografie a nahrávat videa v různých formátech. Přenos dat mezi fotoaparátem a počítačem probíhá prostřednictvím rozhraní USB 3.0 s rychlostí přenosu dat 5 Gb/s. Při maximálním rozlišení se video zobrazuje rychlostí 125 snímků za sekundu s plynulými přechody mezi snímky. Fotoaparát je ideální pro studium pohybujících se objektů a lze jej použít při přednáškách nebo prezentacích.
Optika

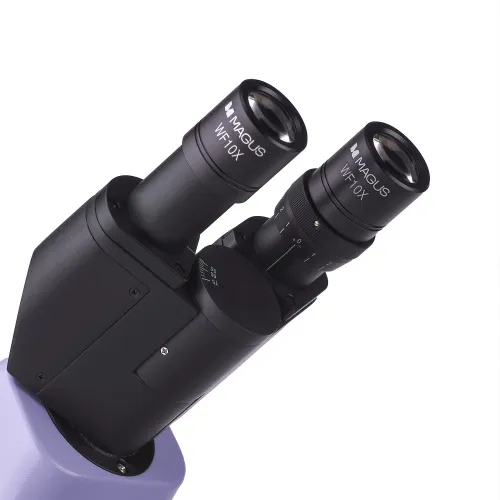

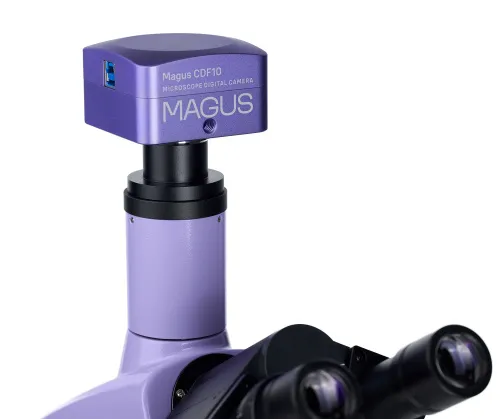

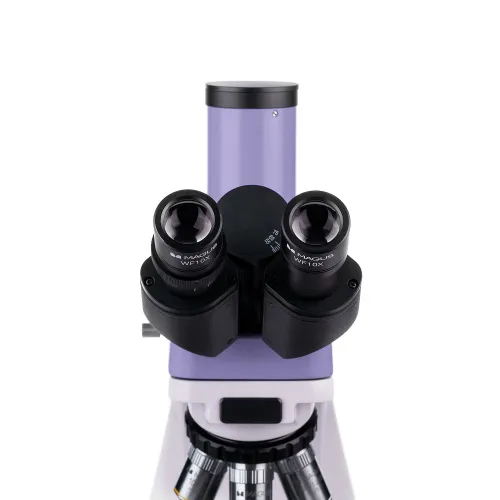

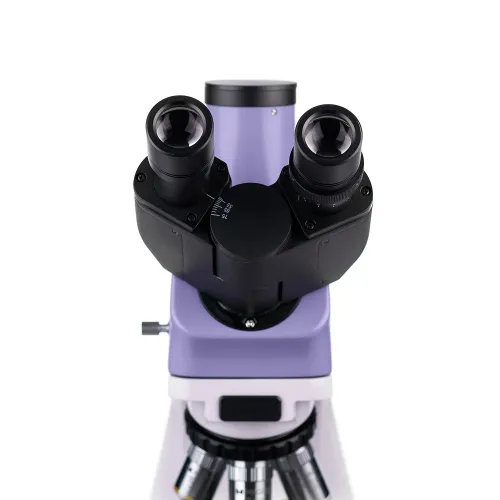

Trinokulární hlava má vertikální tubus pro upevnění digitálního fotoaparátu. Fotoaparát (není součástí dodávky) je vynikajícím řešením pro vytváření digitálních archivů studií a výstup snímků na obrazovku externího monitoru. Aby bylo možné pozorovací tubusy přizpůsobit výšce uživatele, je k dispozici možnost jejich otáčení o 360°. Levý tubus je vybaven kroužkem pro nastavení dioptrií.

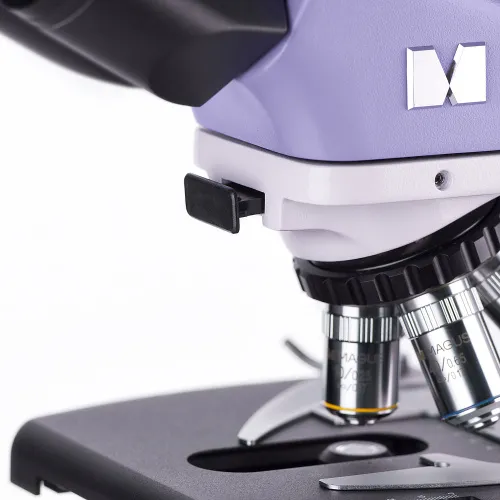

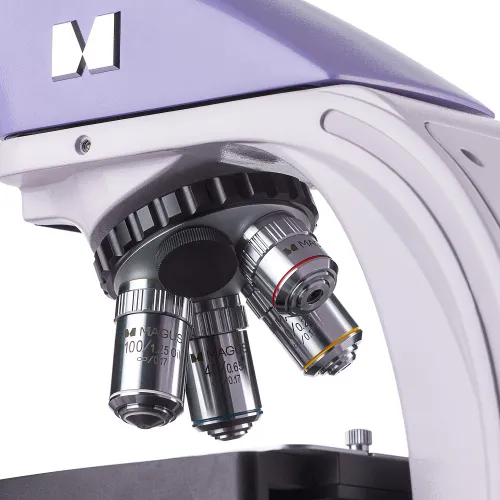

Revolverový nosič objektivů je orientován směrem dovnitř, takže prostor nad pracovním stolkem zůstává volný. Do revolverového nosiče lze současně namontovat pět objektivů (4 objektivy jsou součástí sady a pátý slot je ponechán pro další objektiv). V základní konfiguraci poskytují objektivy s korekcí na nekonečno zvětšení od 40 do 1000x. S volitelnými okuláry lze horní hranici zvětšení zvýšit až na 1500, 1600 nebo 2000x.
Osvětlení

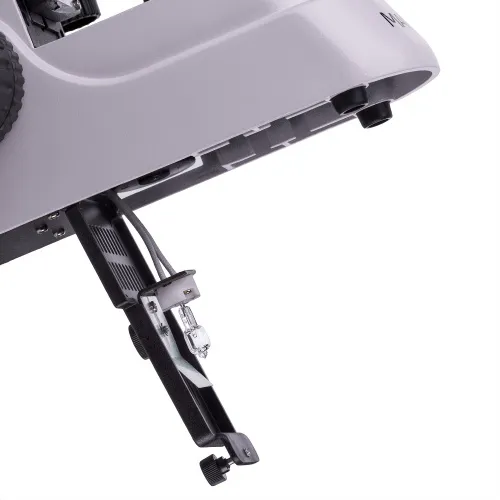

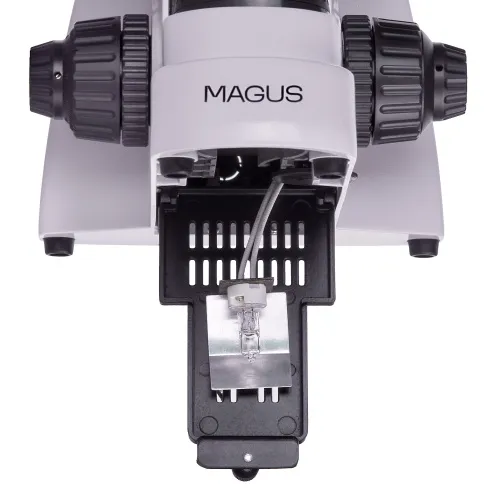

Halogenová žárovka vytváří osvětlení s teplým spektrem, které snižuje namáhání očí a je ideální pro dlouhé hodiny práce s mikroskopem. Žárovka má výkon 30 W, a proto je jas a kontrast přenášeného obrazu vysoký bez ohledu na typ použitého objektivu nebo pozorovací techniky.

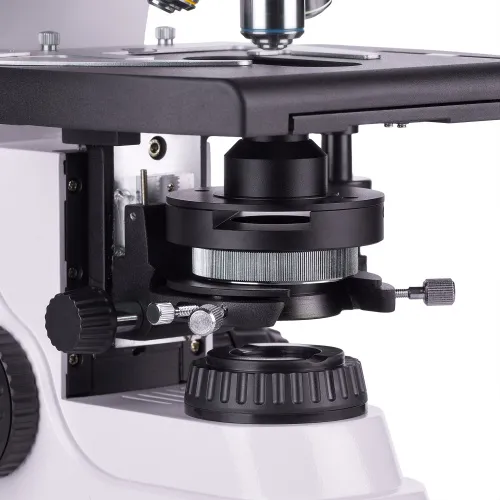

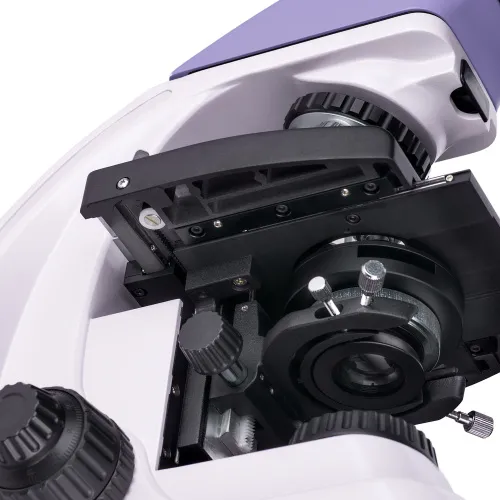

Abbeho kondenzor je výškově nastavitelný a lze jej vycentrovat. Osvětlení se ovládá nastavením irisové clony a polní clony a k dispozici je možnost nastavení Köhlerova osvětlení pro lepší jas obrazu. Kondenzor má slot pro instalaci posuvníku pro nastavení fázového kontrastu nebo tmavého pole, což urychluje proces a usnadňuje přepínání mezi různými mikroskopickými technikami.
Pracovní stolek a zaostřovací mechanismus
Na pracovním stolku není žádný polohovací stojan. To je výhoda mechanické konstrukce stolku, protože usnadňuje ovládání mikroskopu. Vzorek se může po pracovním stolku plynule pohybovat. Mechanický nástavec je odnímatelný (lze jej vyjmout pro ruční snímání).

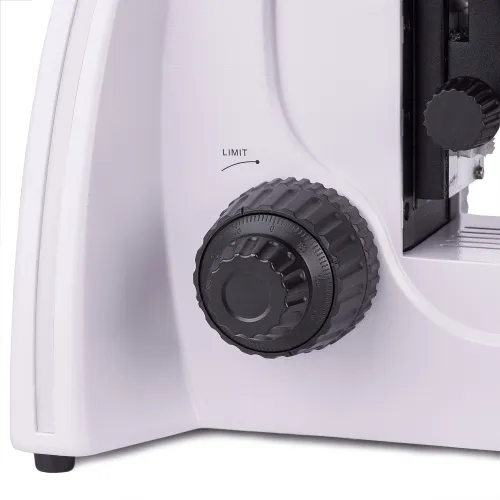

K dispozici je nastavení hrubého a jemného zaostření, pohyb zaostřovacího knoflíku je plynulý a snadný a nevyžaduje žádné další úsilí. Mechanismus hrubého ostření má aretační knoflík a nastavení tuhosti. Zaostřovací knoflíky jsou koaxiální, umístěné pro maximální pohodlí při dlouhých hodinách pozorování a jsou umístěny na základně mikroskopu, takže si můžete pohodlně opřít ruce o stůl.
Příslušenství
Chcete-li maximalizovat možnosti mikroskopu MAGUS Bio 230T, můžete jej dále rozšířit o některé příslušenství. Může se jednat o okuláry a objektivy, digitální fotoaparáty a kalibrační sklíčka, kondenzory tmavého pole, polarizované světlo a pozorovací zařízení pro mikroskopii s fázovým kontrastem.
Klíčové vlastnosti mikroskopu:
- Trinokulární hlava s vertikálním tubusem pro montáž digitálního fotoaparátu
- Otáčení o 360° podle výšky pozorovatele
- Achromatické objektivy s korekcí na nekonečno, revolverový nosič pro 5 objektivů
- Kroužek pro nastavení dioptrií na levém tubusu
- 30 W halogenová žárovka napájená ze síťového zdroje, Abbeho kondenzor se slotem pro posuvníky tmavého pole a fázového kontrastu, polní clona
- Koaxiální knoflíky pro hrubé a jemné zaostřování, aretační knoflík a knoflík pro nastavení tuhosti hrubého ostření
- Volitelné příslušenství pro zlepšení výkonu mikroskopu
Klíčové vlastnosti fotoaparátu:
- Snímač CMOS SONY Exmor s technologií zadního podsvícení pro čisté snímky i za špatných světelných podmínek
- Instalace do trinokulárního tubusu nebo okulárového tubusu
- Provoz v tmavém nebo světlém poli na objektivech s velkým zvětšením: 40x, 60x a 100x
- Zobrazení snímků na obrazovce počítače, prohlížení, pořizování fotografií a záznam videa v rozlišení 1920x1080 px
- Snímková frekvence videa – 125 snímků za sekundu, vhodná pro studium a prezentaci pohybujících se objektů v reálném čase bez zpoždění
- Potřebné ovladače a software jsou součástí dodávky

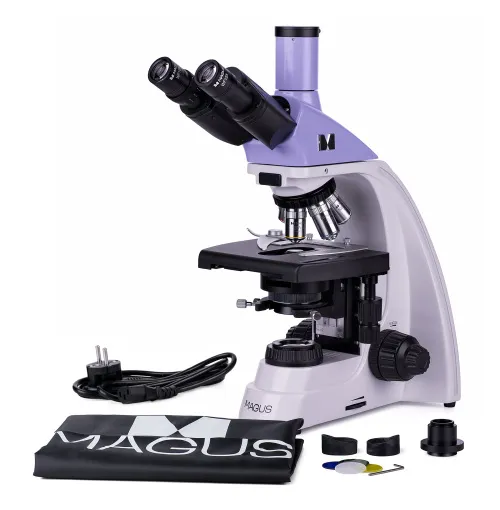

Obsah sady:
- Digitální fotoaparát MAGUS CDF10 (digitální fotoaparát, USB kabel, instalační CD s ovladači a softwarem, uživatelská příručka a záruční list)
- Základna s napájecím vstupem, zdroj pro pozorování v procházejícím světle, zaostřovací mechanismus, pracovní stolek, držák kondenzoru a revolverový nosič objektivů
- Abbeův kondenzor
- Trinokulární hlava
- Achromatický objektiv s korekcí na nekonečno: 4x/0,10
- Achromatický objektiv s korekcí na nekonečno: 10x/0,25
- Achromatický objektiv s korekcí na nekonečno: 40x/0,65 (odpružený)
- Achromatický objektiv s korekcí na nekonečno: 100x/1,25 olej (odpružený)
- Okulár 10x/18 mm s dlouhým očním reliéfem (2 ks)
- Očnice (2 ks)
- Filtr (4 ks)
- Adaptér pro fotoaparát s držákem C-mount
- Nádobka s imerzním olejem
- Síťový napájecí kabel
- Protiprachový kryt
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/20 mm okulár se stupnicí
- 15x/11 mm okulár (2 ks)
- 16x/11 mm okulár (2 ks)
- 20x/11 mm okulár (2 ks)
- Achromatický objektiv s korekcí na nekonečno: 20x/0,40
- Rovinný achromatický objektiv s korekcí na nekonečno: 20х/0,40
- Rovinný achromatický objektiv s korekcí na nekonečno: 60x/0,80 (odpružený)
- Zařízení s fázovým kontrastem
- Posuvník fázového kontrastu
- Kondenzor pro pozorování v tmavém poli NA 0,9
- Kondenzor pro pozorování v tmavém poli s olejovou imerzí NA 1,36–1,25
- Posuvník tmavého pole
- Polarizační zařízení
- Kalibrační sklíčko
- LCD monitor
ID výrobku | 83004 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555017945 |
Velikost balení (DxŠxV) | 43x27x63 cm |
Přepravní hmotnost | 11.1 kg |
Technické údaje mikroskopu | |
Typ | biologický, světlo / optické, digitální |
Hlava | trinokulární |
Hubice | Gemelova hlava (Seidentopf, otočná o 360°) |
Úhel sklonu hlavy | 30° |
Zvětšení, x | 40–1000 základní konfigurace (*volitelné: 40–1500/1600/2000) |
Průměr tubusu okuláru v mm | 23.2 |
Okuláry | 10x/18 mm, oční reliéf: 10 mm (*volitelně: 10x/20 mm se stupnicí, 15x/11 mm, 16x/11 mm; 20x/11 mm) |
Objektivy | rovinné achromatické s korekcí na nekonečno: 4x/0,10; 10x/0,25; 40xs/0,65; 100xs/1,25 (olejová imerze); parfokální vzdálenost 45 mm (*volitelně: 20x/0,40; 60xs/0,80) |
Revolverový nosič | pro 5 objektivů |
Pracovní vzdálenost, mm | 18,89 (4x); 5,95 (10x); 0,775 (40xs); 0,36 (100xs); 2,61/8,80 (20x); 0,46 (60хs) |
Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
Stolek, mm | 180x150 |
Zdvih stolku pomocí zaostřovacího mechanismu, mm | 75/50 |
Pracovní stolek, mm | dvouosý mechanický stolek, bez polohovacího stojanu |
Dioptrická korekce okuláru, dioptrií | ±5 (na levém tubusu) |
Kondenzor | numerická apertura Abbeho kondenzoru 1,25, středově nastavitelný, výškově nastavitelný, nastavitelná aperturní clona, slot pro posuvník tmavého pole a posuvník fázového kontrastu, rybinový držák |
Clona | nastavitelná aperturní clona, nastavitelný kondenzor s irisovou clonou |
Zaostření | koaxiální, hrubé ostření (21 mm, 39,8 mm/kruh, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné ostření (0,002 mm) |
S osvětlením | halogenové |
Regulace jasu | ✓ |
Napájení | 220±22 V, 50 Hz, AC síť |
Typ světelného zdroje | halogenová žárovka 12 V/30 W, G4 |
Světelné filtry | ano |
Teplotní rozsah fotoaparátu, °C | 5...+35 |
Možnost připojení dalších zařízení | zařízení fázového kontrastu (kondenzor a objektivy), kondenzor tmavého pole (pro suché objektivy nebo olejovou imerzi), polarizační zařízení (polarizátor a analyzátor) |
Typ uživatele | zkušení uživatelé, profesionálové |
Úroveň obtížnosti montáže a instalace | komplikované |
Možnosti použití | laboratorní/lékařská |
Umístění světelného zdroje | spodní |
Metody pozorování | světlé pole |
Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
Hmotnost, kg | 8 |
Rozměry, mm | 200x436x400 |
Digitální fotoaparát | |
Snímač | SONY Exmor CMOS |
Barevný/černobílý | barevný |
Megapixely | 2 |
Maximální rozlišení, px | 1920x1080 |
Velikost snímače | 1/2" (7,2x4,05 mm) |
Rozměr pixelu, mkm | 3.75x3.75 |
Citlivost na světlo | 2350 mV při 1/30 s |
Poměr signálu k šumu | 0,15 mV při 1/30 s |
Expoziční čas | 0,1 ms – 15 s |
Záznam videa | ✓ |
Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 125 při rozlišení 1920x1080 |
Místo montáže | trinokulární tubus, okulárový tubus namísto okuláru |
Obrazový formát | *.jpg, *.bmp, *.png, *.tif |
Formát videozáznamů | výstup: *.wmv, *.avi, *.h264 (Windows 8 a pozdější), *h265 (Windows 10 a pozdější) |
Spektrální rozsah, nm | 380–650 (vestavěný IR filtr) |
Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
Vyvážení bílé | manuální, automatický |
Kontrola expozice | manuální, automatický |
Funkce softwaru | rozměr obrazu, jas, doba expozice |
Software | MAGUS View |
Výstup | USB 3.0, 5 Gb/s |
Systémové požadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 2 GB RAM, port USB 3.0, CD-ROM, 17" nebo větší displej |
Typ montáže | C-mount |
Tělo | pevné hliníkové |
Napájení fotoaparátu | DC, 5 V, z portu USB počítače; 12 V, 3 A adaptér pro Peltierův článek |
Rozsah provozních teplot fotoaparátu, °C | -10...+50 |
Rozsah provozní vlhkosti, % | 30 — 80 |
