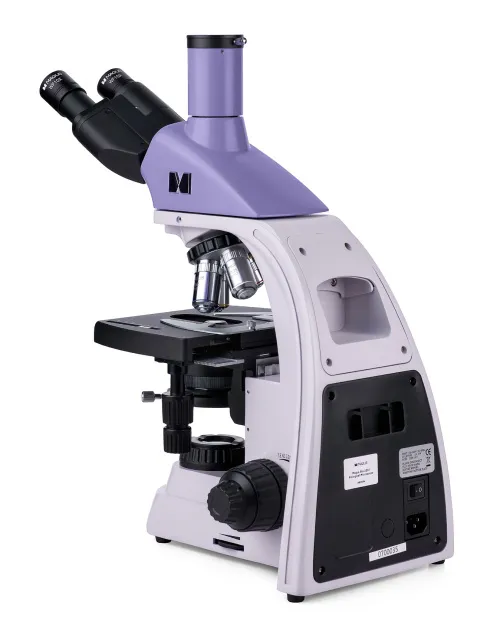

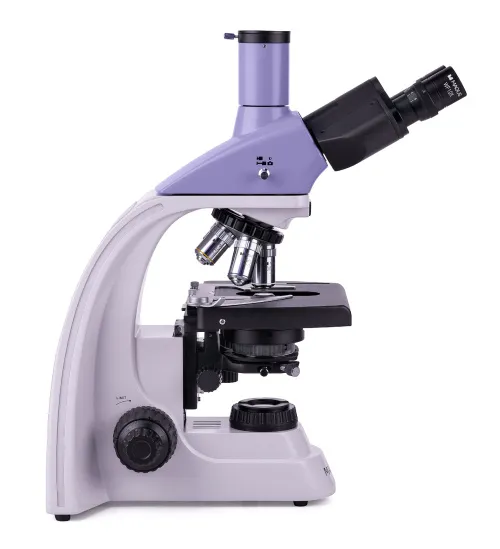

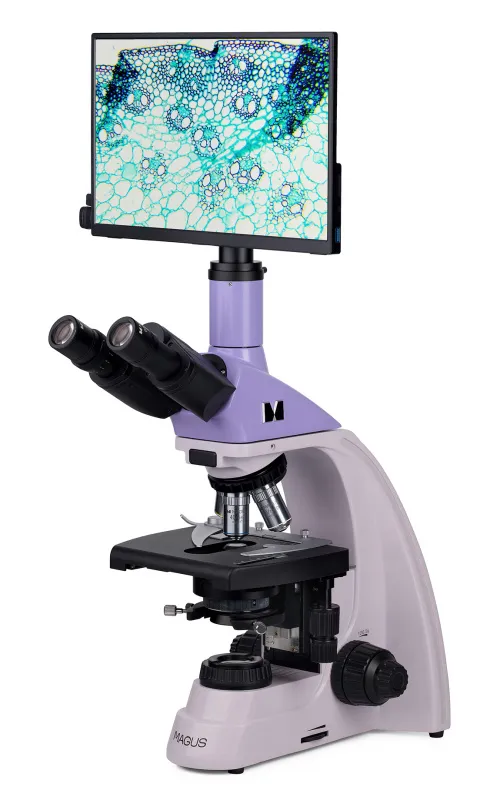

Biologický digitální mikroskop MAGUS Bio D230T LCD
S fotoaparátem a monitorem. Zvětšení: 40–1000x. Trinokulární hlava, achromatické objektivy, 30 W halogenová žárovka
ID výrobku | 83005 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555017952 |
Velikost balení (DxŠxV) | 43x27x63 cm |
Přepravní hmotnost | 12.65 kg |
MAGUS Bio 230T je biologický trinokulární mikroskop pro laboratorní a výzkumná pozorování v oblasti medicíny, farmacie, soudního lékařství, biotechnologie atd. Je vhodný pro pozorování plochých biologických průsvitných a průhledných vzorků: tenkých řezů a stěrů. Je vybaven achromatickými objektivy a halogenovou žárovkou a ke studiu vzorků se používá technika mikroskopie v procházejícím světle (pozorování ve světlém poli). Konstrukce mikroskopu poskytuje možnost instalace dalšího příslušenství, které umožňuje použití dalších mikroskopických technik: tmavé pole, fázový kontrast, polarizované světlo.

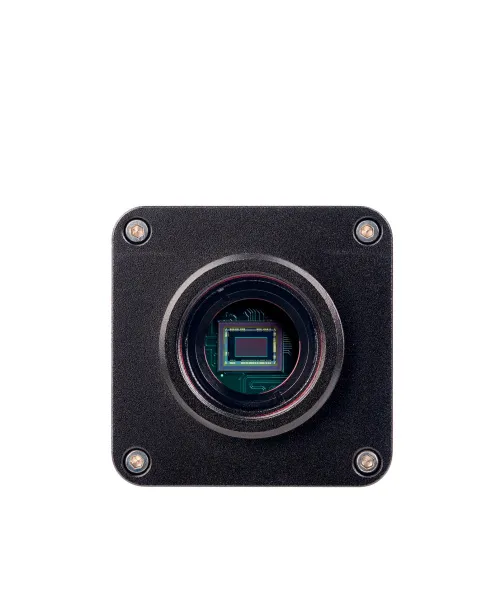

Digitální fotoaparát

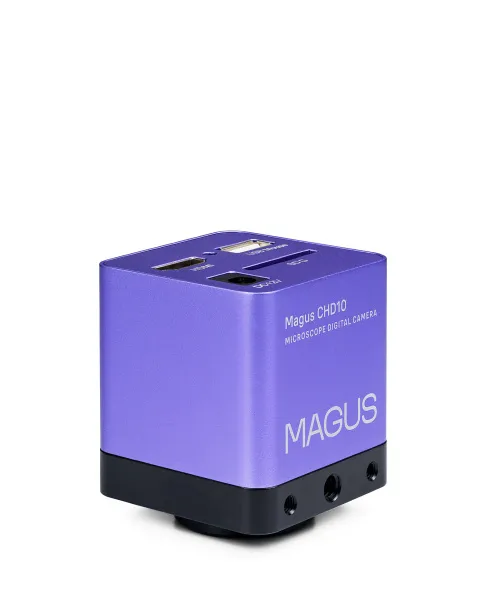

Fotoaparát MAGUS CHD10 je vybaven 2 MP snímačem a vytváří realistické Full HD snímky v rozlišení 1920x1080 pix. Jedná se o autonomní fotoaparát, který nevyžaduje připojení k počítači ani instalaci dodatečného softwaru. Fotoaparát lze připojit přímo k televizoru, monitoru nebo projektoru. Rozhraní HDMI poskytuje vysokou a stabilní rychlost přenosu z fotoaparátu na externí obrazovku. Záznam videa probíhá rychlostí 60 snímků za sekundu. Fotoaparát nabízí kombinaci vysoké rychlosti snímání (počet snímků za sekundu) s velkou šířkou pásma HDMI. Výsledkem je živý obraz, plynulý záznam bez zamrzání a nulové prodlevy mezi snímky. Při maximálním rozlišení produkt nabízí dobře prokreslený obraz, bezchybně se pohybující objekty a zobrazení bez zpožďování.

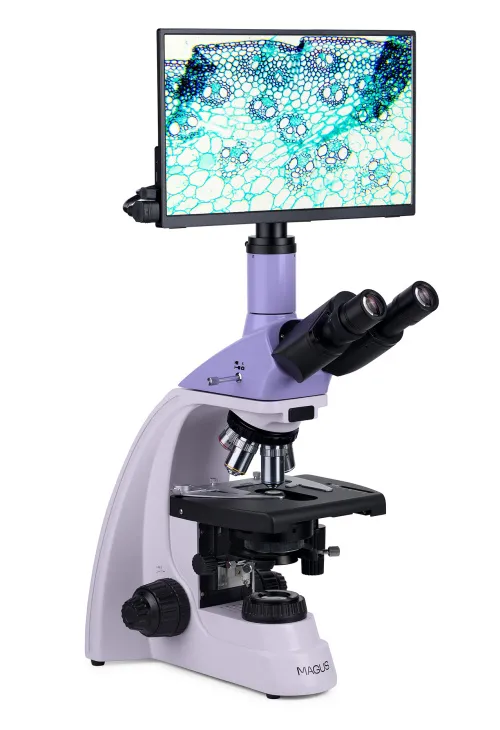

Monitor

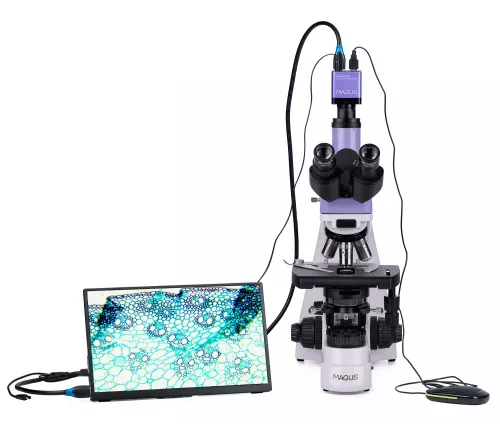

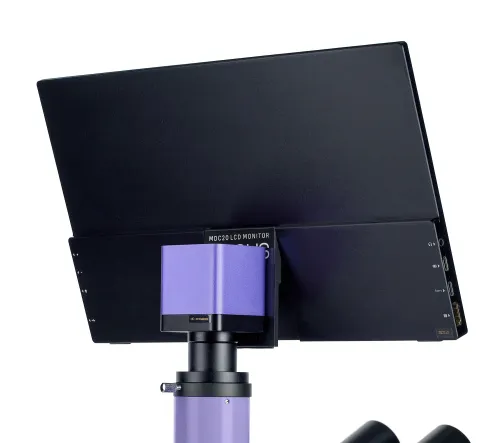

Monitory MAGUS MCD pracují v kombinaci s fotoaparáty MAGUS CHD a tvoří kompletní zobrazovací systém pro mikroskopy MAGUS.
Připojení k fotoaparátu probíhá prostřednictvím jeho rozhraní HDMI. Monitor zobrazuje obrázky v reálném čase. Jeho IPS LCD displej má široký pozorovací úhel, vysoký jas a dobrý kontrast. Při pohledu na obrazovku i z velkého úhlu není obraz zkreslený. Velikost obrazovky je 13,3".

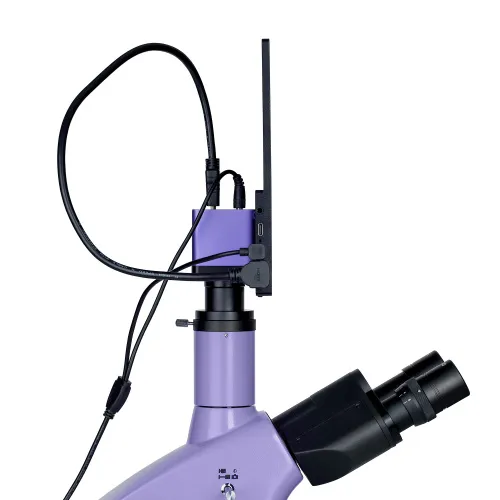

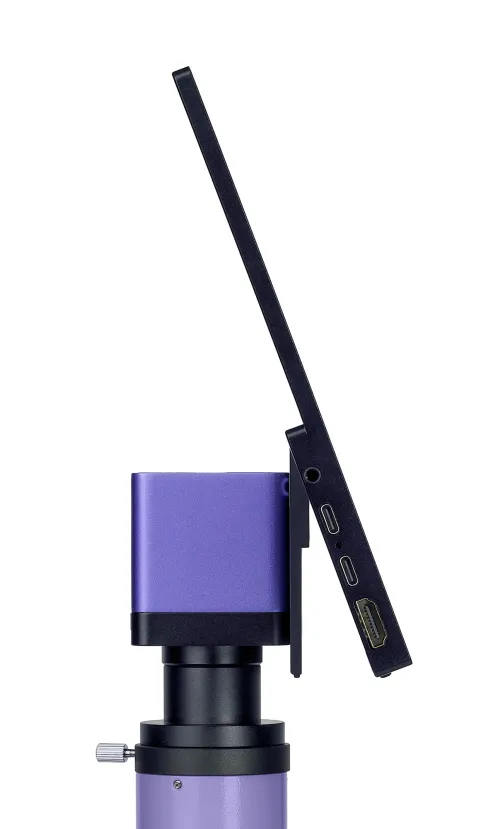

Monitor lze nainstalovat na vodorovnou plochu pomocí skládacího stojanu nebo jej připevnit přímo na fotoaparát či stativ.

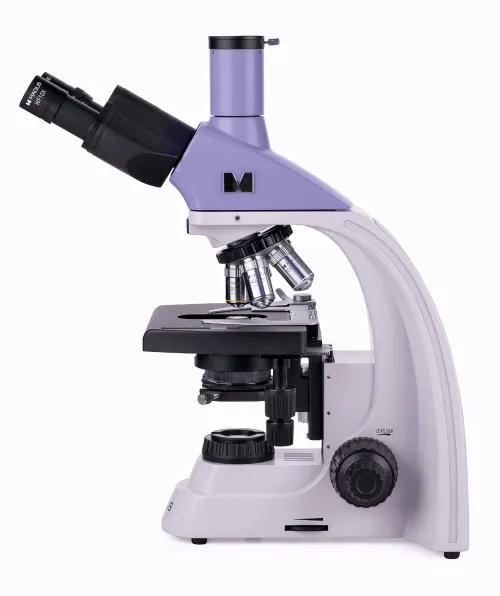

Optika

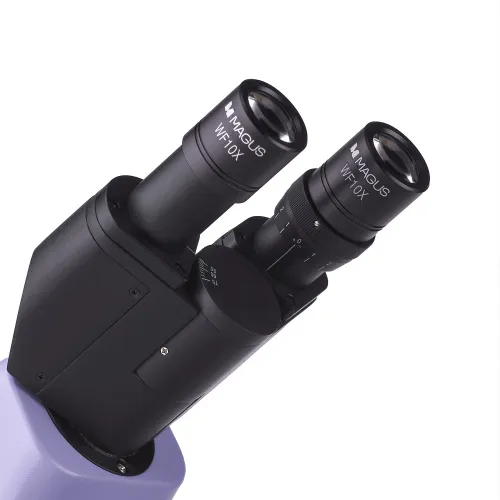

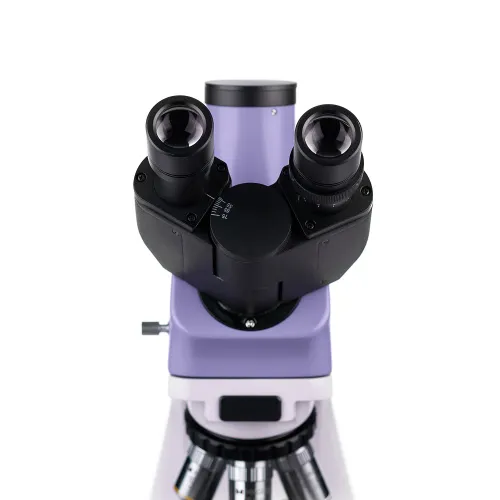

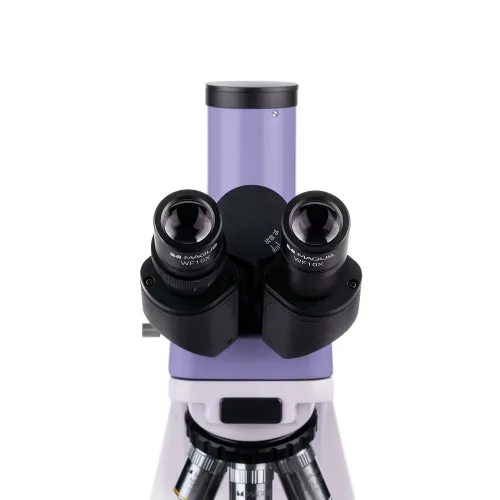

Trinokulární hlava má vertikální tubus pro upevnění digitálního fotoaparátu. Fotoaparát je vynikajícím řešením pro vytváření digitálních archivů studií a výstup snímků na obrazovku externího monitoru. Aby bylo možné pozorovací tubusy přizpůsobit výšce uživatele, je k dispozici možnost jejich otáčení o 360°. Levý tubus je vybaven kroužkem pro nastavení dioptrií.

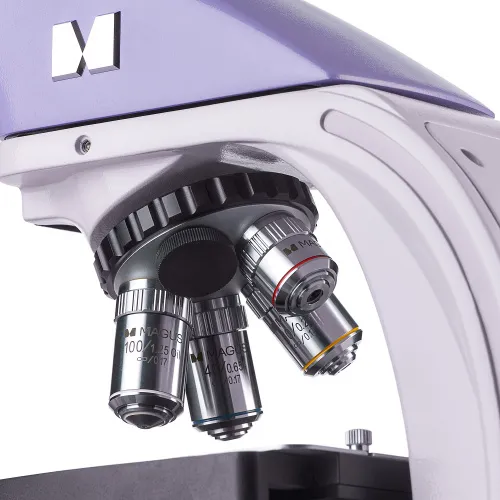

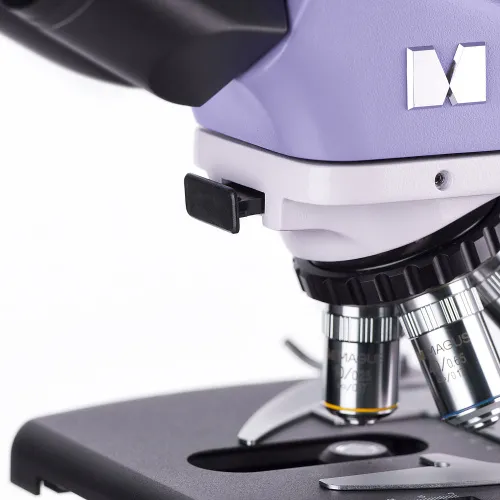

Revolverový nosič objektivů je orientován směrem dovnitř, takže prostor nad pracovním stolkem zůstává volný. Do revolverového nosiče lze současně namontovat pět objektivů (4 objektivy jsou součástí sady a pátý slot je ponechán pro další objektiv). V základní konfiguraci poskytují objektivy s korekcí na nekonečno zvětšení od 40 do 1000x. S volitelnými okuláry lze horní hranici zvětšení zvýšit až na 1500, 1600 nebo 2000x.
Osvětlení

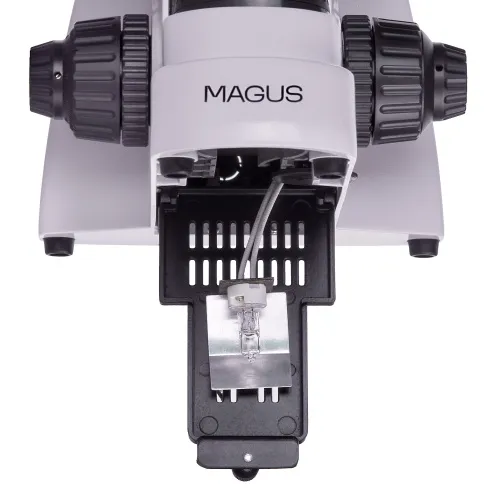

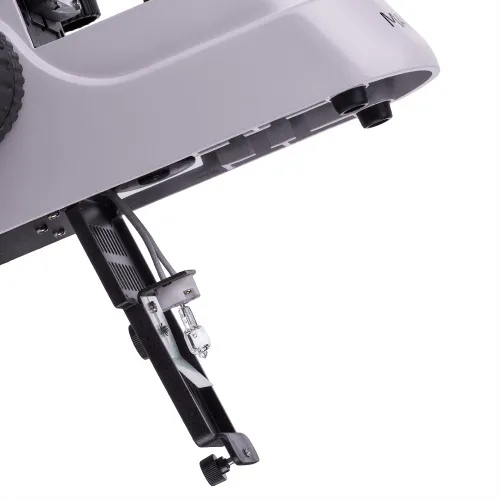

Halogenová žárovka vytváří osvětlení s teplým spektrem, které snižuje namáhání očí a je ideální pro dlouhé hodiny práce s mikroskopem. Žárovka má výkon 30 W, a proto je jas a kontrast přenášeného obrazu vysoký bez ohledu na typ použitého objektivu nebo pozorovací techniky.

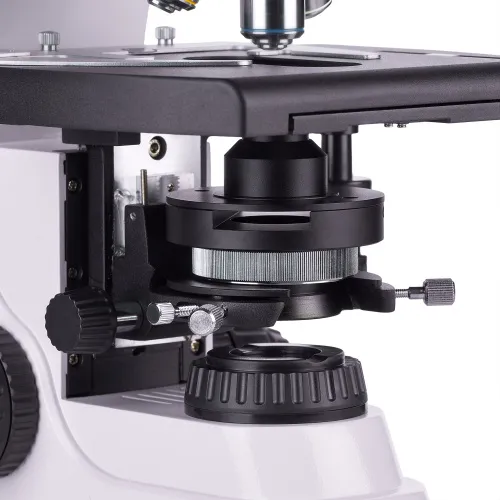

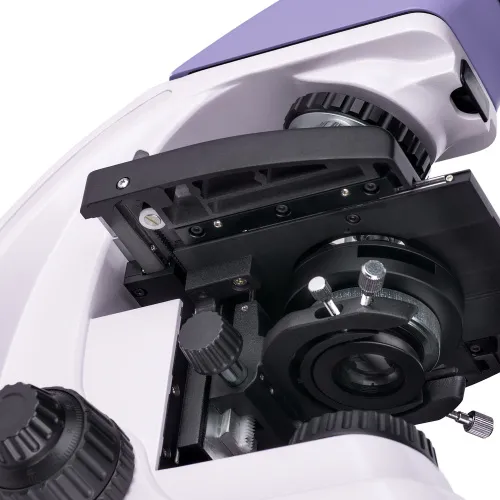

Abbeho kondenzor je výškově nastavitelný a lze jej vycentrovat. Osvětlení se ovládá nastavením irisové clony a polní clony a k dispozici je možnost nastavení Köhlerova osvětlení pro lepší jas obrazu. Kondenzor má slot pro instalaci posuvníku pro nastavení fázového kontrastu nebo tmavého pole, což urychluje proces a usnadňuje přepínání mezi různými mikroskopickými technikami.

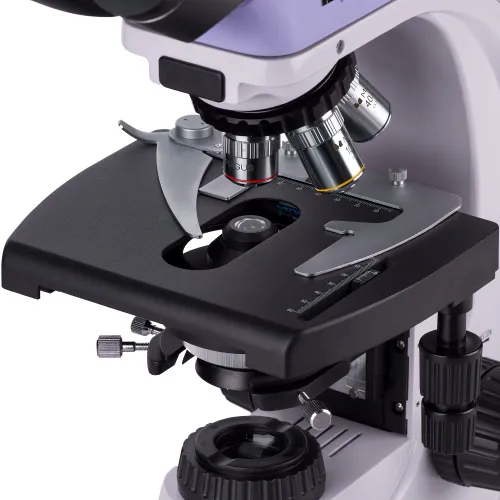

Pracovní stolek a zaostřovací mechanismus
Na pracovním stolku není žádný polohovací stojan. To je výhoda mechanické konstrukce stolku, protože usnadňuje ovládání mikroskopu. Vzorek se může po pracovním stolku plynule pohybovat. Mechanický nástavec je odnímatelný (lze jej vyjmout pro ruční snímání).

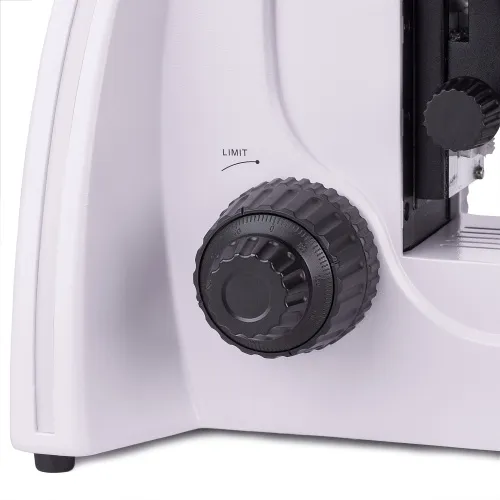

K dispozici je nastavení hrubého a jemného zaostření, pohyb zaostřovacího knoflíku je plynulý a snadný a nevyžaduje žádné další úsilí. Mechanismus hrubého ostření má aretační knoflík a nastavení tuhosti. Zaostřovací knoflíky jsou koaxiální, umístěné pro maximální pohodlí při dlouhých hodinách pozorování a jsou umístěny na základně mikroskopu, takže si můžete pohodlně opřít ruce o stůl.
Příslušenství
Chcete-li maximalizovat možnosti mikroskopu MAGUS Bio 230T, můžete jej dále rozšířit o některé příslušenství. Může se jednat o okuláry a objektivy, digitální fotoaparáty a kalibrační sklíčka, kondenzory tmavého pole, polarizované světlo a pozorovací zařízení pro mikroskopii s fázovým kontrastem.
Klíčové vlastnosti mikroskopu:
- Trinokulární hlava s vertikálním tubusem pro montáž digitálního fotoaparátu
- Otáčení o 360° podle výšky pozorovatele
- Achromatické objektivy s korekcí na nekonečno, revolverový nosič pro 5 objektivů
- Kroužek pro nastavení dioptrií na levém tubusu
- 30 W halogenová žárovka napájená ze síťového zdroje, Abbeho kondenzor se slotem pro posuvníky tmavého pole a fázového kontrastu, polní clona
- Koaxiální knoflíky pro hrubé a jemné zaostřování, aretační knoflík a knoflík pro nastavení tuhosti hrubého ostření
- Volitelné příslušenství pro zlepšení výkonu mikroskopu
Klíčové vlastnosti fotoaparátu:
- Fotoaparát funguje samostatně bez připojení k počítači nebo instalace jakéhokoli softwar

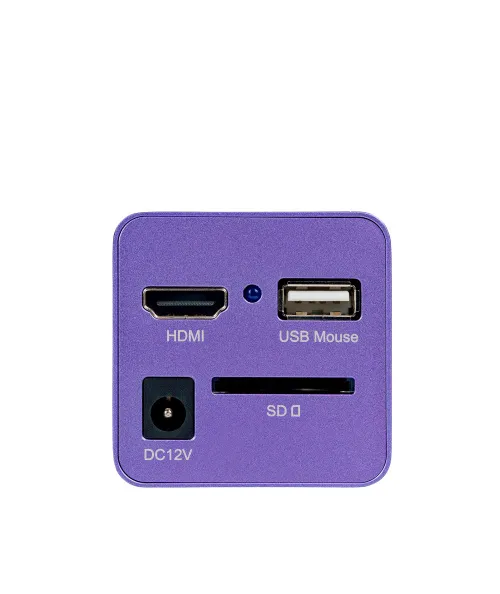

- Rozhraní HDMI pro vysokou a stabilní rychlost přenosu dat
- Rozlišení fotoaparátu je 1920x1080 pixelů – ideální volba pro zobrazování snímků na monitoru s rozlišením Full HD
- 60 fps (počet snímků za sekundu) pro pozorování pohybujících se vzorků, záznam videa a pohyb vzorku bez trhání obrazu nebo zpožďování
- Barevný snímač CMOS SONY Starvis s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i při slabém osvětlení. Získáte jasnější, čistší a barevně sytější snímky
- Software s funkcemi fotografování, záznamu videa, střihu/úprav obrazu, externího zobrazení, lineárního a úhlového měření

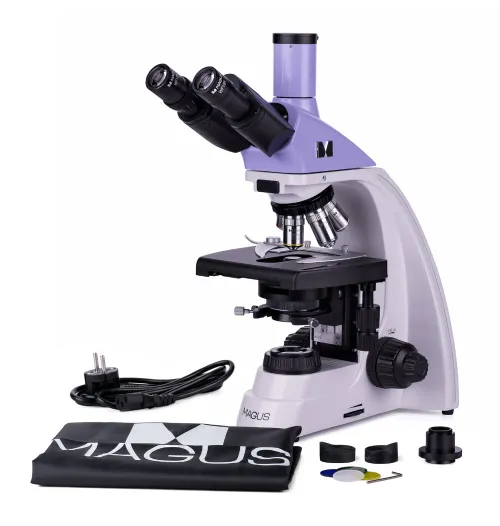

Obsah sady:
- Digitální fotoaparát MAGUS CHD10 (digitalni fotoaparat, kabel HDMI (1,5 m), USB mys, pametova karta SD 32 GB, napajeci adapter 12 V/1 A (Euro), uzivatelska prirucka a zarucni list)
- LCD monitor MAGUS MCD20
- Základna s napájecím vstupem, zdroj pro pozorování v procházejícím světle, zaostřovací mechanismus, pracovní stolek, držák kondenzoru a revolverový nosič objektivů
- Abbeův kondenzor
- Trinokulární hlava
- Achromatický objektiv s korekcí na nekonečno: 4x/0,10
- Achromatický objektiv s korekcí na nekonečno: 10x/0,25
- Achromatický objektiv s korekcí na nekonečno: 40x/0,65 (odpružený)
- Achromatický objektiv s korekcí na nekonečno: 100x/1,25 olej (odpružený)
- Okulár 10x/18 mm s dlouhým očním reliéfem (2 ks)
- Očnice (2 ks)
- Filtr (4 ks)
- Adaptér pro fotoaparát s držákem C-mount
- Nádobka s imerzním olejem
- Síťový napájecí kabel
- Protiprachový kryt
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/20 mm okulár se stupnicí
- 15x/11 mm okulár (2 ks)
- 16x/11 mm okulár (2 ks)
- 20x/11 mm okulár (2 ks)
- Achromatický objektiv s korekcí na nekonečno: 20x/0,40
- Rovinný achromatický objektiv s korekcí na nekonečno: 20х/0,40
- Rovinný achromatický objektiv s korekcí na nekonečno: 60x/0,80 (odpružený)
- Zařízení s fázovým kontrastem
- Posuvník fázového kontrastu
- Kondenzor pro pozorování v tmavém poli NA 0,9
- Kondenzor pro pozorování v tmavém poli s olejovou imerzí NA 1,36–1,25
- Posuvník tmavého pole
- Polarizační zařízení
- Kalibrační sklíčko
ID výrobku | 83005 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555017952 |
Velikost balení (DxŠxV) | 43x27x63 cm |
Přepravní hmotnost | 12.65 kg |
Technické údaje mikroskopu | |
Typ | biologický, světlo / optické, digitální |
Hlava | trinokulární |
Hubice | Gemelova hlava (Seidentopf, otočná o 360°) |
Úhel sklonu hlavy | 30° |
Zvětšení, x | 40–1000 základní konfigurace (*volitelné: 40–1500/1600/2000) |
Průměr tubusu okuláru v mm | 23.2 |
Okuláry | 10x/18 mm, oční reliéf: 10 mm (*volitelně: 10x/20 mm se stupnicí, 15x/11 mm, 16x/11 mm; 20x/11 mm) |
Objektivy | rovinné achromatické s korekcí na nekonečno: 4x/0,10; 10x/0,25; 40xs/0,65; 100xs/1,25 (olejová imerze); parfokální vzdálenost 45 mm (*volitelně: 20x/0,40; 60xs/0,80) |
Revolverový nosič | pro 5 objektivů |
Pracovní vzdálenost, mm | 18,89 (4x); 5,95 (10x); 0,775 (40xs); 0,36 (100xs); 2,61/8,80 (20x); 0,46 (60хs) |
Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
Stolek, mm | 180x150 |
Zdvih stolku pomocí zaostřovacího mechanismu, mm | 75/50 |
Pracovní stolek, mm | dvouosý mechanický stolek, bez polohovacího stojanu |
Dioptrická korekce okuláru, dioptrií | ±5 (na levém tubusu) |
Kondenzor | numerická apertura Abbeho kondenzoru 1,25, středově nastavitelný, výškově nastavitelný, nastavitelná aperturní clona, slot pro posuvník tmavého pole a posuvník fázového kontrastu, rybinový držák |
Clona | nastavitelná aperturní clona, nastavitelný kondenzor s irisovou clonou |
Zaostření | koaxiální, hrubé ostření (21 mm, 39,8 mm/kruh, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné ostření (0,002 mm) |
S osvětlením | halogenové |
Regulace jasu | ✓ |
Napájení | 220±22 V, 50 Hz, AC síť |
Typ světelného zdroje | halogenová žárovka 12 V/30 W, G4 |
Světelné filtry | ano |
Teplotní rozsah fotoaparátu, °C | 5...+35 |
Možnost připojení dalších zařízení | zařízení fázového kontrastu (kondenzor a objektivy), kondenzor tmavého pole (pro suché objektivy nebo olejovou imerzi), polarizační zařízení (polarizátor a analyzátor) |
Typ uživatele | zkušení uživatelé, profesionálové |
Úroveň obtížnosti montáže a instalace | komplikované |
Možnosti použití | laboratorní/lékařská |
Umístění světelného zdroje | spodní |
Metody pozorování | světlé pole |
Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
Hmotnost, kg | 8 |
Rozměry, mm | 200x436x400 |
Digitální fotoaparát | |
Snímač | SONY Starvis CMOS |
Barevný/černobílý | barevný |
Megapixely | 2 |
Maximální rozlišení, px | 1920x1080 |
Velikost snímače | 1/2,8" (5,57x3,13mm) |
Rozměr pixelu, mkm | 2.9x2.9 |
Konektory rozhraní | HDMI 1,4 |
Paměťová karta | SD až 32 GB |
Možnost připojení dalších zařízení | myš (USB) |
Citlivost na světlo | 1300 mV při 1/30 s |
Expoziční čas | 0,04 ms – 1000 ms |
Záznam videa | ✓ |
Místo montáže | trinokulární tubus, okulárový tubus namísto okuláru |
Obrazový formát | *.jpg |
Formát videozáznamů | *.h264, *.mp4 |
Spektrální rozsah, nm | 380–650 (vestavěný IR filtr) |
Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
Software | HDMI: integrovaný |
Systémové požadavky | nevyžaduje připojení k počítači |
Typ montáže | C-mount |
Tělo | pevné hliníkové |
Napájení fotoaparátu | síťový adaptér 12 V, 1 A |
Specifikace napájecího AC adaptéru | vstup: napětí AC 100–240 V, 50/60 Hz, výstup: napětí DC 12 V/1 A |
Rozsah provozních teplot fotoaparátu, °C | -10...+50 |
Rozsah provozní vlhkosti, % | 30 — 80 |
Monitor | |
Typ matrice | IPS |
Úhlopříčka displeje, palce | 13.3 |
Rozlišení displeje, px | 1920x1080 (Full HD) |
Poměr stran | 16:9 |
Jas, cd/m² | 400 |
Počet zobrazovaných barev | 16,7 m |
Kontrast | 1000:1 |
Horizontální/vertikální pozorovací úhel, ° | 178/178 |
Velikost viditelné plochy obrazovky (ŠxV), mm | 295x165 |
Rozteč pixelů (ŠxV), mm | 0,154x0,154 |
Frekvence optického zdroje, Hz | 60 |
Typ matrice podsvícení | LED |
Životnost podsvícení LED, h | 50000 |
Rozhraní | HDMI |
Teplotní rozsah fotoaparátu, °C | -15...+55 |
Rozsah provozní vlhkosti, % | 10 — 90 |
Napájení | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
Spotřeba elektrické energie, W | 12 (max.) |
