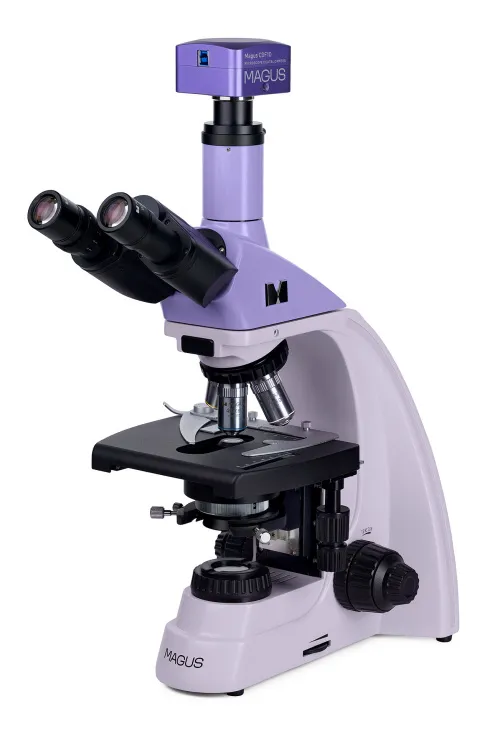

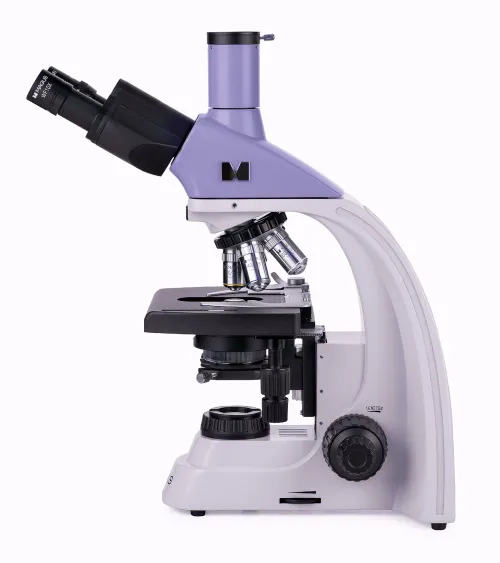

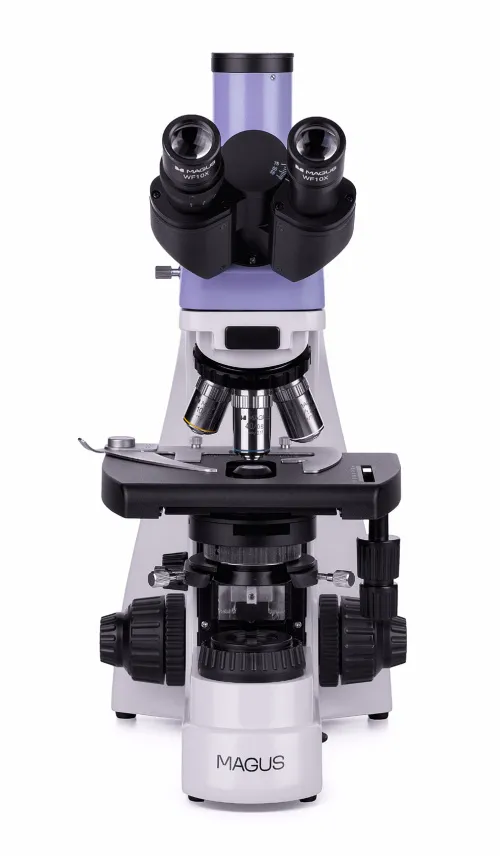

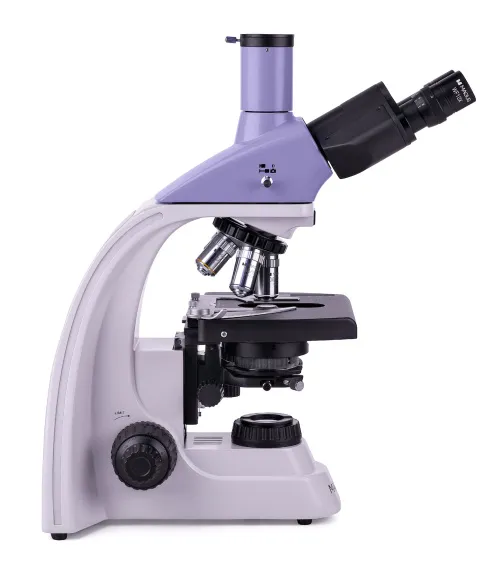

Biologický digitální mikroskop MAGUS Bio D230TL
S fotoaparátem. Zvětšení: 40–1000x. Trinokulární hlava, achromatické objektivy, 3 W LED osvětlení
ID výrobku | 83006 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555017983 |
Velikost balení (DxŠxV) | 43x27x63 cm |
Přepravní hmotnost | 11.1 kg |
Biologický mikroskop MAGUS Bio 230TL je nezbytným nástrojem v laboratoři hygienické kontroly i v diagnostickém nebo výzkumném centru. Mikroskop má trinokulární hlavu a zdroj procházejícího světla (LED) a je vhodný k pozorování průsvitných a průhledných vzorků. V základní konfiguraci se k pozorování používá technika světlého pole. S dalším příslušenstvím jsou pro další výzkum k dispozici mikroskopické techniky, jako je tmavé pole, polarizované světlo a fázový kontrast.

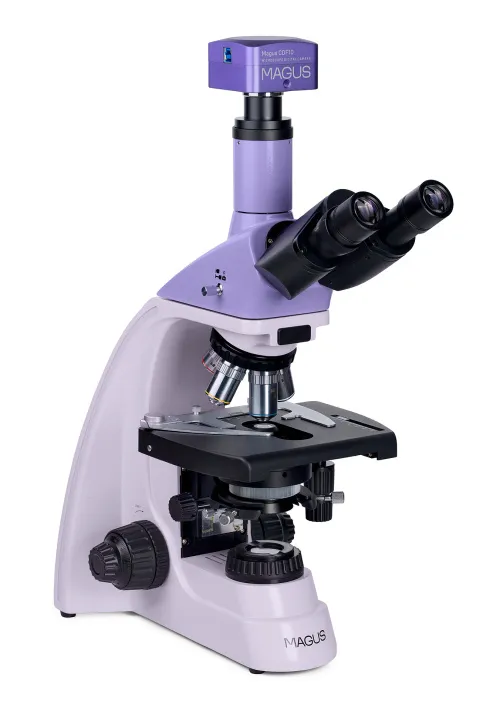

Digitální fotoaparát
Digitální fotoaparát s 2Mpx snímačem pro studium mikroskopických objektů použitím mikroskopické techniky v tmavém nebo světlém poli. Fotoaparát je vybaven barevným snímačem CMOS SONY Exmor s podsvícením. Tento snímač zvyšuje citlivost na světlo (2350 mV při 1/30 s) a zlepšuje kvalitu obrazu při slabém osvětlení. Optimálního výkonu je dosaženo při práci s objektivy se 40x, 60x a 100x zvětšením.

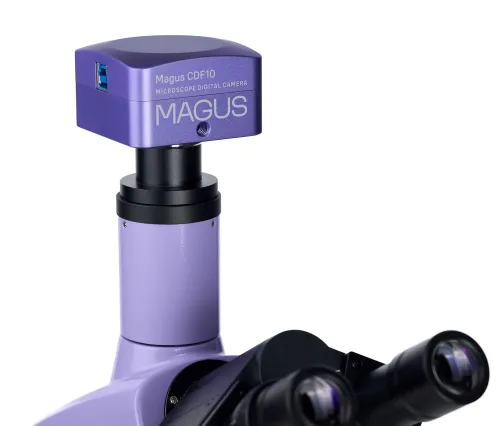

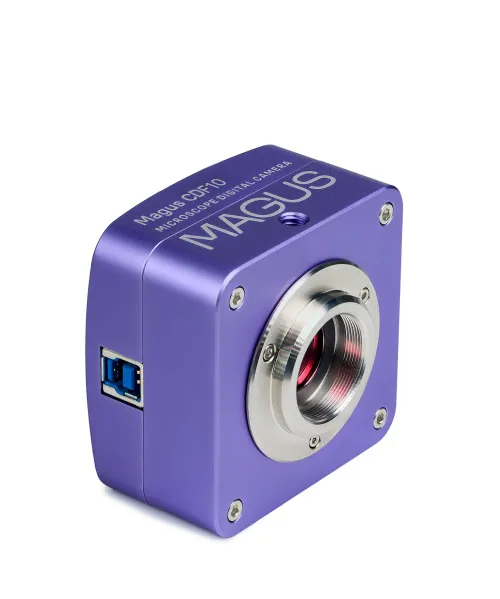

Fotoaparát MAGUS CDF10 umožňuje zobrazit obraz objektu na monitoru počítače v rozlišení Full HD 1920x1080 px, pořizovat fotografie a nahrávat videa v různých formátech. Přenos dat mezi fotoaparátem a počítačem probíhá prostřednictvím rozhraní USB 3.0 s rychlostí přenosu dat 5 Gb/s. Při maximálním rozlišení se video zobrazuje rychlostí 125 snímků za sekundu s plynulými přechody mezi snímky. Fotoaparát je ideální pro studium pohybujících se objektů a lze jej použít při přednáškách nebo prezentacích.
Optika

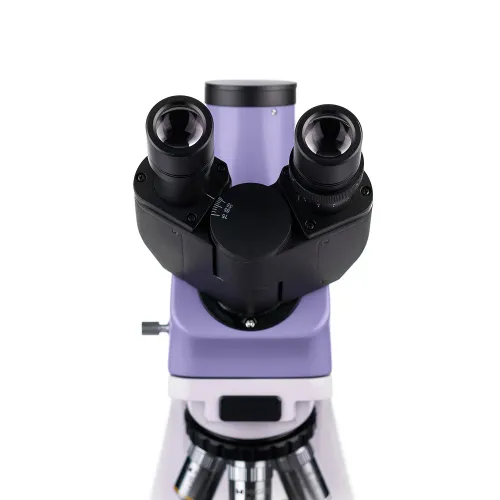

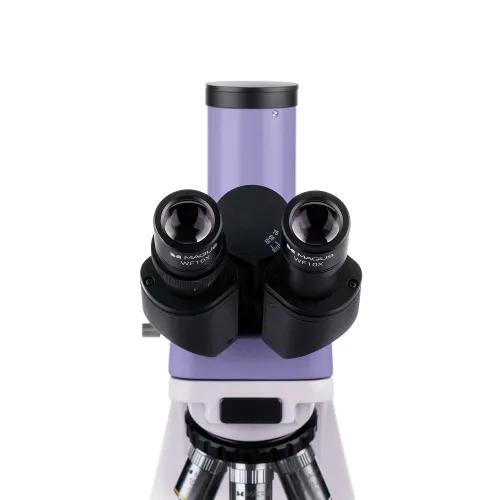

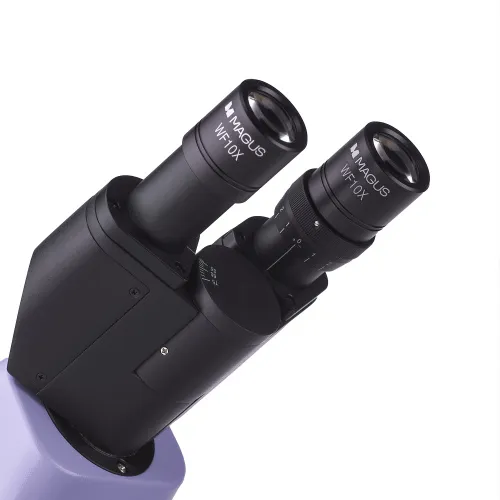

Pozorovací tubusy se mohou otáčet o 360°, což umožňuje nastavit okuláry podle výšky pozorovatele. U levého tubusu je možné upravit nastavení dioptrií. K dispozici je vertikální tubus pro montáž digitálního fotoaparátu (není součástí dodávky).

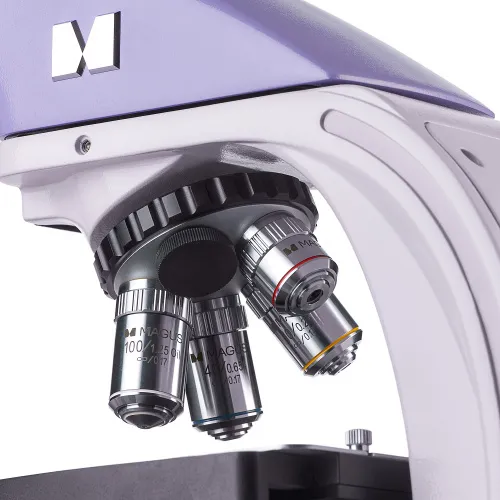

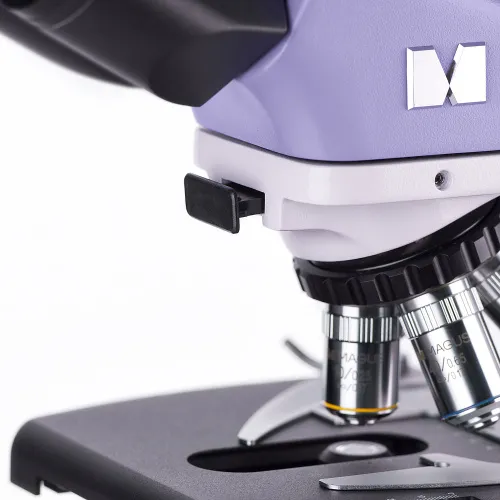

Mikroskop používá achromatické objektivy s korekcí na nekonečno a do revolverového nosiče lze současně namontovat 5 objektivů. Jeden slot je ponechán volný pro přidání dalšího objektivu. Revolverový nosič s objektivy je orientován směrem dovnitř – uživatel vidí objektivy vložené do optické dráhy. Rozsah zvětšení mikroskopu je 40 až 1000x, horní hranici zvětšení lze zvýšit až na 1500, 1600 nebo 2000x pomocí přídavných okulárů.
Osvětlení
Díky LED žárovce se teplota barvy při nastavení osvětlení nemění. LED žárovka má příkon 3 W, životnost 50 000 hodin a je napájena ze síťového zdroje.

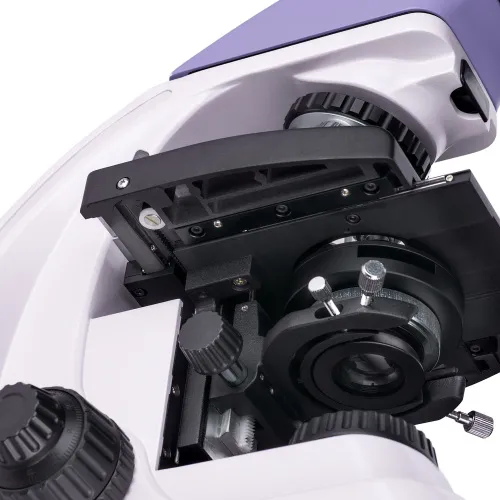

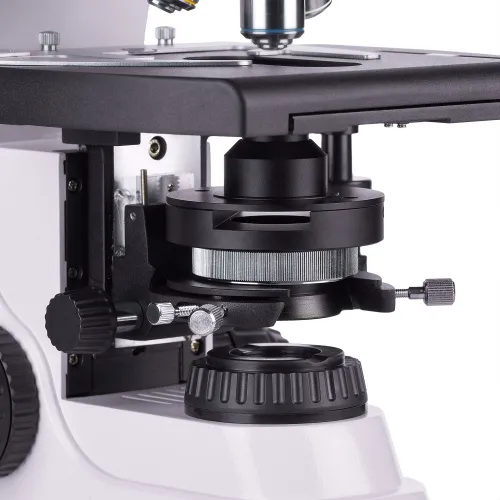

Abbeho kondenzor má slot pro posuvník tmavého pole nebo fázového kontrastu. Díky posuvníkům je přepínání mezi mikroskopickými technikami mnohem rychlejší. Mikroskop je také vybaven polní clonou pro nastavení Köhlerova osvětlení. Kondenzor je výškově nastavitelný a lze jej vycentrovat.
Pracovní stolek a zaostřovací mechanismus
Pohyb vzorku je plynulý a přesný. Mechanický nástavec lze v případě potřeby (např. při ručním skenování) ze stolku demontovat. Navíc se s pracovním stolkem bez polohovacího stojanu lépe pracuje.

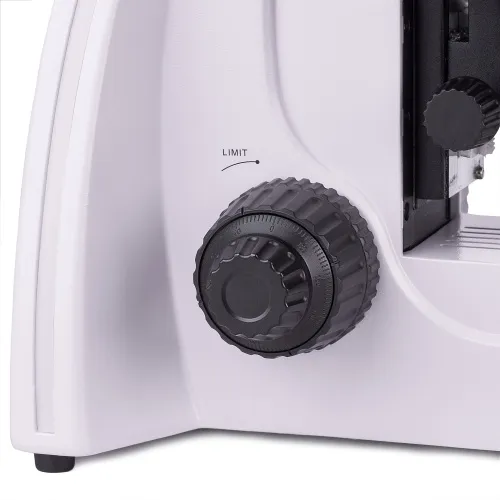

Zaostřovací knoflíky jsou souosé a jsou umístěny na obou stranách mikroskopu, takže uživatel může volně položit ruce na stůl. K dispozici jsou knoflíky pro jemné a hrubé zaostřování. Mechanismy se pohybují plynule, a proto není třeba vynaložit žádné další úsilí. K dispozici je knoflík pro nastavení tuhosti hrubého ostření a aretační knoflík hrubého ostření.
Příslušenství
Volitelné příslušenství rozšiřuje možnosti mikroskopu MAGUS Bio 230TL v závislosti na konkrétních aplikacích. Patří mezi ně okuláry, objektivy, kondenzory tmavého pole a fázového kontrastu, polarizační zařízení, digitální fotoaparáty, kalibrační sklíčka atd.
Klíčové vlastnosti mikroskopu:
- Trinokulární hlava s vertikálním tubusem pro fotoaparát, otáčení o 360°, nastavení dioptrií na levém tubusu
- Revolverový nosič pro 5 objektivů, achromatické objektivy s korekcí na nekonečno
- Pozorování v procházejícím světle, zdroj světla – 3 W LED žárovka s dlouhou životností
- Knoflíky pro hrubé a jemné zaostřování, knoflík pro nastavení tuhosti hrubého zaostřování, aretační knoflík hrubého ostření
- Kondenzor se slotem pro posuvník fázového kontrastu nebo tmavého pole
- Možnost instalace dalšího příslušenství
Klíčové vlastnosti fotoaparátu:
- Snímač CMOS SONY Exmor s technologií zadního podsvícení pro čisté snímky i za špatných světelných podmínek
- Instalace do trinokulárního tubusu nebo okulárového tubusu
- Provoz v tmavém nebo světlém poli na objektivech s velkým zvětšením: 40x, 60x a 100x
- Zobrazení snímků na obrazovce počítače, prohlížení, pořizování fotografií a záznam videa v rozlišení 1920x1080 px
- Snímková frekvence videa – 125 snímků za sekundu, vhodná pro studium a prezentaci pohybujících se objektů v reálném čase bez zpoždění
- Potřebné ovladače a software jsou součástí dodávky

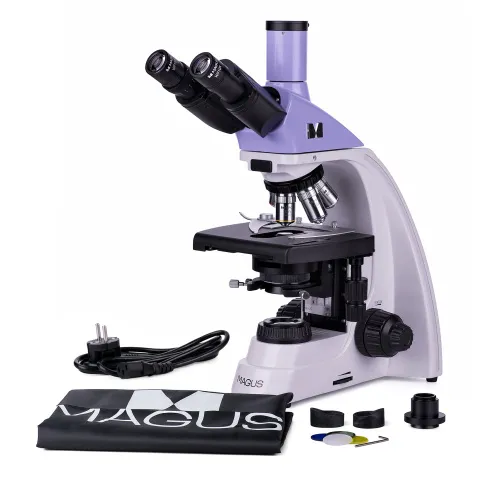

Obsah sady:
- Digitální fotoaparát MAGUS CDF10 (digitální fotoaparát, USB kabel, instalační CD s ovladači a softwarem, uživatelská příručka a záruční list)
- Základna s napájecím vstupem, zdroj pro pozorování v procházejícím světle, zaostřovací mechanismus, pracovní stolek, držák kondenzoru a revolverový nosič objektivů
- Abbeův kondenzor
- Trinokulární hlava
- Achromatický objektiv s korekcí na nekonečno: 4x/0,10
- Achromatický objektiv s korekcí na nekonečno: 10x/0,25
- Achromatický objektiv s korekcí na nekonečno: 40x/0,65 (odpružený)
- Achromatický objektiv s korekcí na nekonečno: 100x/1,25 olej (odpružený)
- Okulár 10x/18 mm s dlouhým očním reliéfem (2 ks)
- Očnice (2 ks)
- Filtr (4 ks)
- Adaptér pro fotoaparát s držákem C-mount
- Nádobka s imerzním olejem
- Síťový napájecí kabel
- Protiprachový kryt
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/20 mm okulár se stupnicí
- 15x/11 mm okulár (2 ks)
- 16x/11 mm okulár (2 ks)
- 20x/11 mm okulár (2 ks)
- Achromatický objektiv s korekcí na nekonečno: 20x/0,40
- Rovinný achromatický objektiv s korekcí na nekonečno: 20х/0,40
- Rovinný achromatický objektiv s korekcí na nekonečno: 60x/0,80 (odpružený)
- Zařízení s fázovým kontrastem
- Posuvník fázového kontrastu
- Kondenzor pro pozorování v tmavém poli NA 0,9
- Kondenzor pro pozorování v tmavém poli s olejovou imerzí NA 1,36–1,25
- Posuvník tmavého pole
- Polarizační zařízení
- Kalibrační sklíčko
- LCD monitor
ID výrobku | 83006 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555017983 |
Velikost balení (DxŠxV) | 43x27x63 cm |
Přepravní hmotnost | 11.1 kg |
Technické údaje mikroskopu | |
Typ | biologický, světlo / optické, digitální |
Hlava | trinokulární |
Hubice | Gemelova hlava (Seidentopf, otočná o 360°) |
Úhel sklonu hlavy | 30° |
Zvětšení, x | 40–1000 základní konfigurace (*volitelné: 40–1500/1600/2000) |
Průměr tubusu okuláru v mm | 23.2 |
Okuláry | 10x/18 mm, oční reliéf: 10 mm (*volitelně: 10x/20 mm se stupnicí, 15x/11 mm, 16x/11 mm; 20x/11 mm) |
Objektivy | rovinné achromatické s korekcí na nekonečno: 4x/0,10; 10x/0,25; 40xs/0,65; 100xs/1,25 (olejová imerze); parfokální vzdálenost 45 mm (*volitelně: 20x/0,40; 60xs/0,80) |
Revolverový nosič | pro 5 objektivů |
Pracovní vzdálenost, mm | 18,89 (4x); 5,95 (10x); 0,775 (40xs); 0,36 (100xs); 2,61/8,80 (20x); 0,46 (60хs) |
Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
Stolek, mm | 180x150 |
Zdvih stolku pomocí zaostřovacího mechanismu, mm | 75/50 |
Pracovní stolek, mm | dvouosý mechanický stolek, bez polohovacího stojanu |
Dioptrická korekce okuláru, dioptrií | ±5 (na levém tubusu) |
Kondenzor | numerická apertura Abbeho kondenzoru 1,25, středově nastavitelný, výškově nastavitelný, nastavitelná aperturní clona, slot pro posuvník tmavého pole a posuvník fázového kontrastu, rybinový držák |
Clona | nastavitelná aperturní clona, nastavitelný kondenzor s irisovou clonou |
Zaostření | koaxiální, hrubé ostření (21 mm, 39,8 mm/kruh, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné ostření (0,002 mm) |
S osvětlením | LED |
Regulace jasu | ✓ |
Napájení | 220±22 V, 50 Hz, AC síť |
Typ světelného zdroje | 3 W LED |
Světelné filtry | ano |
Teplotní rozsah fotoaparátu, °C | 5...+35 |
Možnost připojení dalších zařízení | zařízení fázového kontrastu (kondenzor a objektivy), kondenzor tmavého pole (pro suché objektivy nebo olejovou imerzi), polarizační zařízení (polarizátor a analyzátor) |
Typ uživatele | zkušení uživatelé, profesionálové |
Úroveň obtížnosti montáže a instalace | komplikované |
Možnosti použití | laboratorní/lékařská |
Umístění světelného zdroje | spodní |
Metody pozorování | světlé pole |
Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
Hmotnost, kg | 8 |
Rozměry, mm | 200x436x400 |
Digitální fotoaparát | |
Snímač | SONY Exmor CMOS |
Barevný/černobílý | barevný |
Megapixely | 2 |
Maximální rozlišení, px | 1920x1080 |
Velikost snímače | 1/2" (7,2x4,05 mm) |
Rozměr pixelu, mkm | 3.75x3.75 |
Citlivost na světlo | 2350 mV při 1/30 s |
Poměr signálu k šumu | 0,15 mV při 1/30 s |
Expoziční čas | 0,1 ms – 15 s |
Záznam videa | ✓ |
Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 125 při rozlišení 1920x1080 |
Místo montáže | trinokulární tubus, okulárový tubus namísto okuláru |
Obrazový formát | *.jpg, *.bmp, *.png, *.tif |
Formát videozáznamů | výstup: *.wmv, *.avi, *.h264 (Windows 8 a pozdější), *h265 (Windows 10 a pozdější) |
Spektrální rozsah, nm | 380–650 (vestavěný IR filtr) |
Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
Vyvážení bílé | manuální, automatický |
Kontrola expozice | manuální, automatický |
Funkce softwaru | rozměr obrazu, jas, doba expozice |
Software | MAGUS View |
Výstup | USB 3.0, 5 Gb/s |
Systémové požadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 2 GB RAM, port USB 3.0, CD-ROM, 17" nebo větší displej |
Typ montáže | C-mount |
Tělo | pevné hliníkové |
Napájení fotoaparátu | DC, 5 V, z portu USB počítače; 12 V, 3 A adaptér pro Peltierův článek |
Rozsah provozních teplot fotoaparátu, °C | -10...+50 |
Rozsah provozní vlhkosti, % | 30 — 80 |
