Biologický digitální mikroskop MAGUS Bio D230TL LCD
S fotoaparátem a monitorem. Zvětšení: 40–1000x. Trinokulární hlava, achromatické objektivy, 3 W LED dioda
ID výrobku | 83007 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555017990 |
Velikost balení (DxŠxV) | 43x27x63 cm |
Přepravní hmotnost | 12.65 kg |

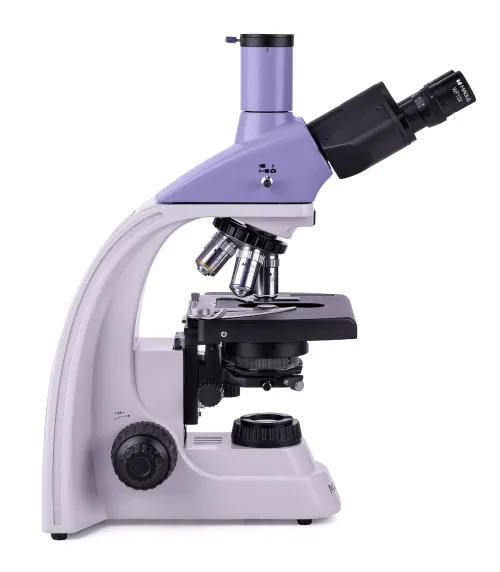

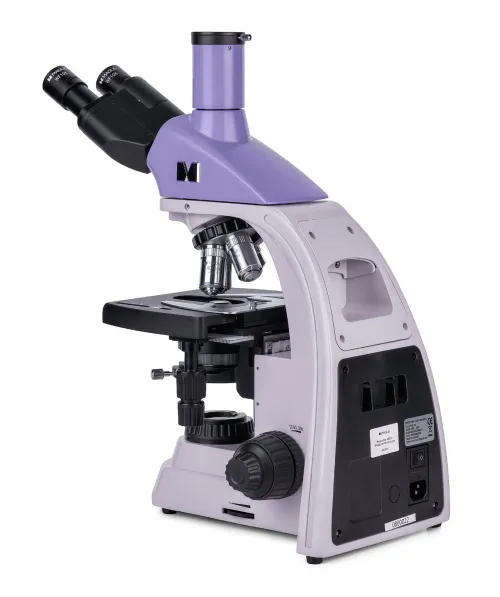

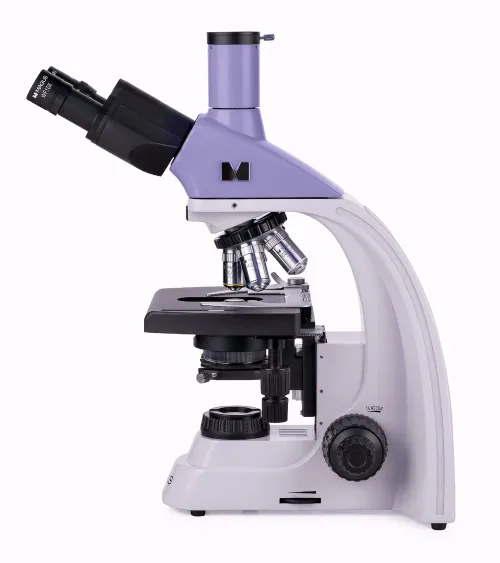

Biologický mikroskop MAGUS Bio 230TL je nezbytným nástrojem v laboratoři hygienické kontroly i v diagnostickém nebo výzkumném centru. Mikroskop má trinokulární hlavu a zdroj procházejícího světla (LED) a je vhodný k pozorování průsvitných a průhledných vzorků. V základní konfiguraci se k pozorování používá technika světlého pole. S dalším příslušenstvím jsou pro další výzkum k dispozici mikroskopické techniky, jako je tmavé pole, polarizované světlo a fázový kontrast.
Digitální fotoaparát

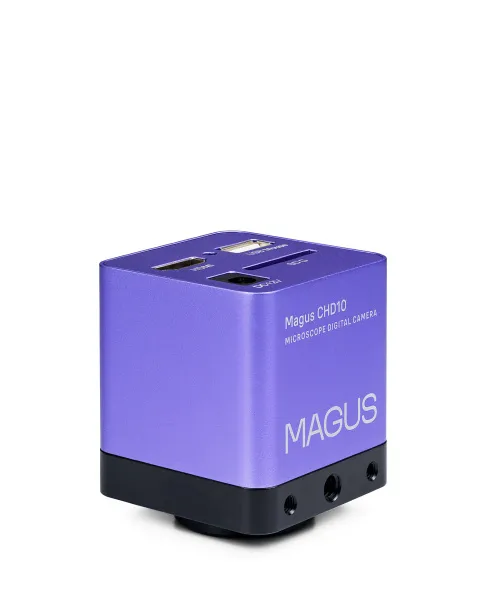

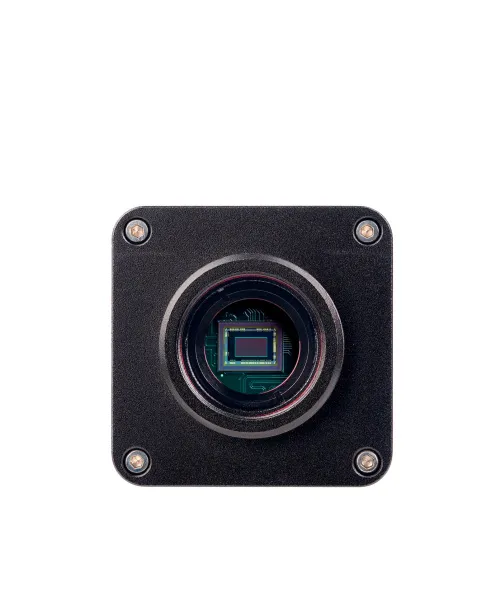

Fotoaparát MAGUS CHD10 je vybaven 2 MP snímačem a vytváří realistické Full HD snímky v rozlišení 1920x1080 pix. Jedná se o autonomní fotoaparát, který nevyžaduje připojení k počítači ani instalaci dodatečného softwaru. Fotoaparát lze připojit přímo k televizoru, monitoru nebo projektoru. Rozhraní HDMI poskytuje vysokou a stabilní rychlost přenosu z fotoaparátu na externí obrazovku. Záznam videa probíhá rychlostí 60 snímků za sekundu. Fotoaparát nabízí kombinaci vysoké rychlosti snímání (počet snímků za sekundu) s velkou šířkou pásma HDMI. Výsledkem je živý obraz, plynulý záznam bez zamrzání a nulové prodlevy mezi snímky. Při maximálním rozlišení produkt nabízí dobře prokreslený obraz, bezchybně se pohybující objekty a zobrazení bez zpožďování.
Monitor

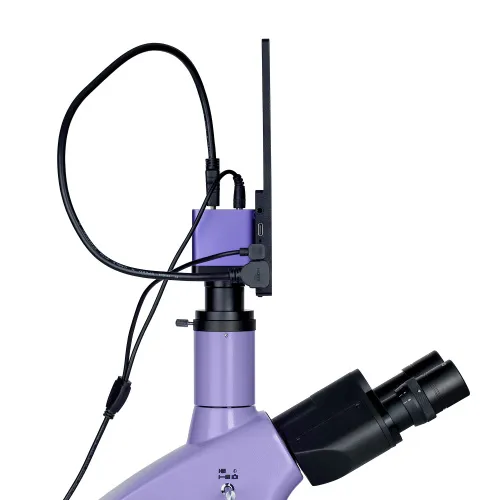

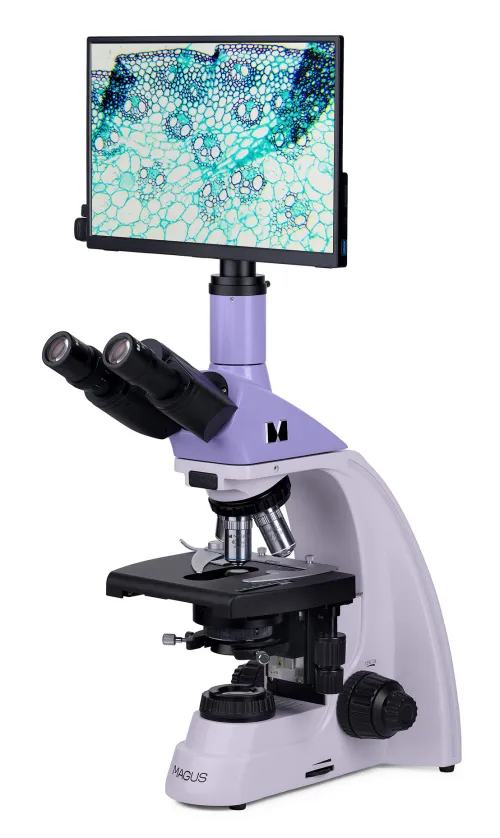

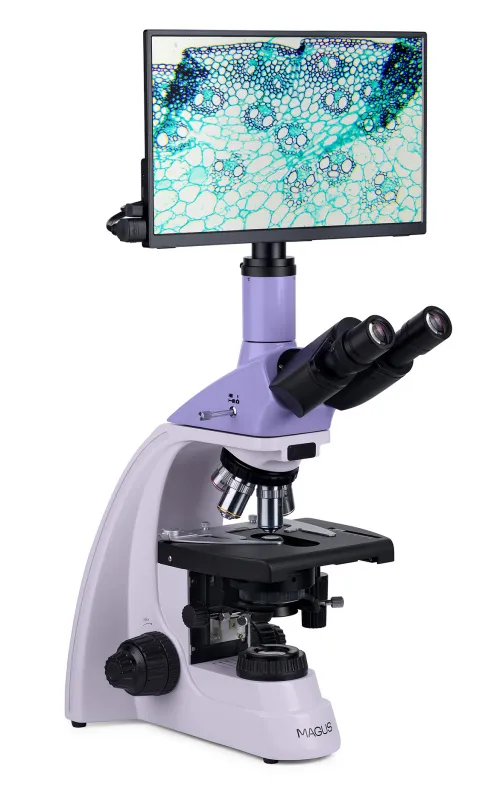

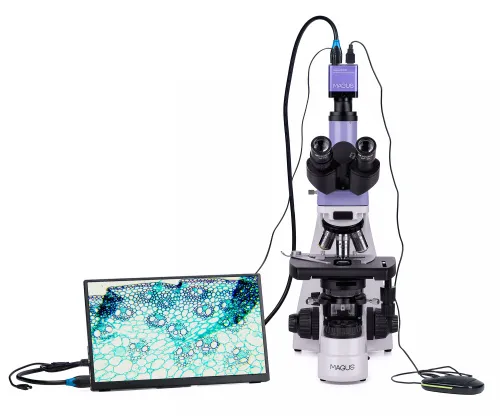

Monitory MAGUS MCD pracují v kombinaci s fotoaparáty MAGUS CHD a tvoří kompletní zobrazovací systém pro mikroskopy MAGUS.
Připojení k fotoaparátu probíhá prostřednictvím jeho rozhraní HDMI. Monitor zobrazuje obrázky v reálném čase. Jeho IPS LCD displej má široký pozorovací úhel, vysoký jas a dobrý kontrast. Při pohledu na obrazovku i z velkého úhlu není obraz zkreslený. Velikost obrazovky je 13,3".

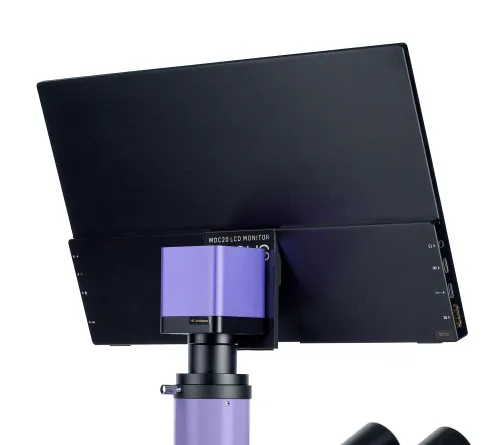

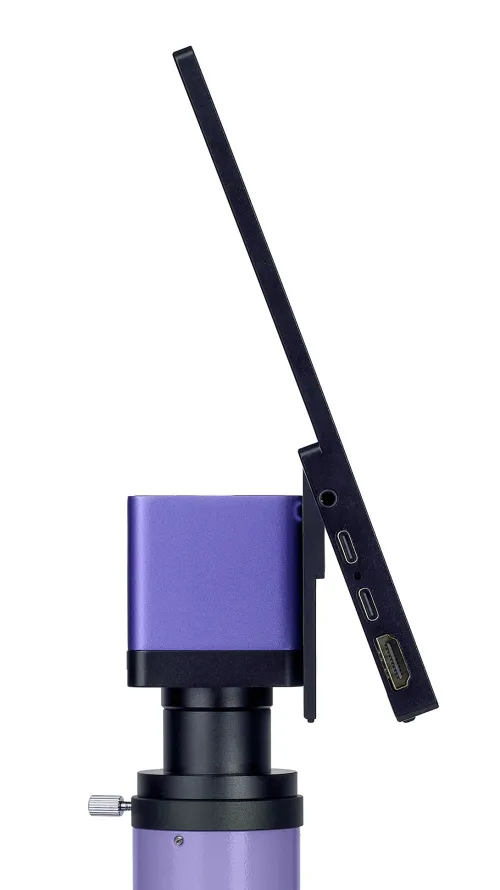

Monitor lze nainstalovat na vodorovnou plochu pomocí skládacího stojanu nebo jej připevnit přímo na fotoaparát či stativ.
Optika

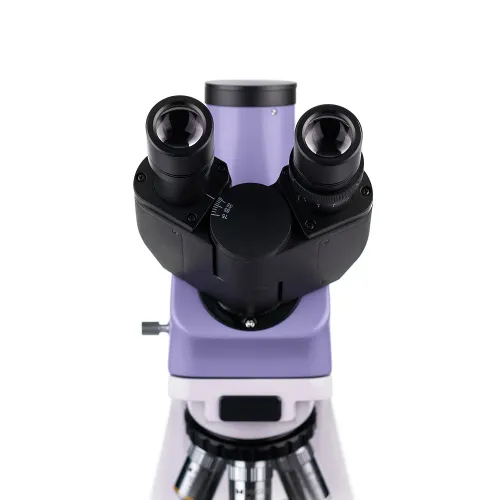

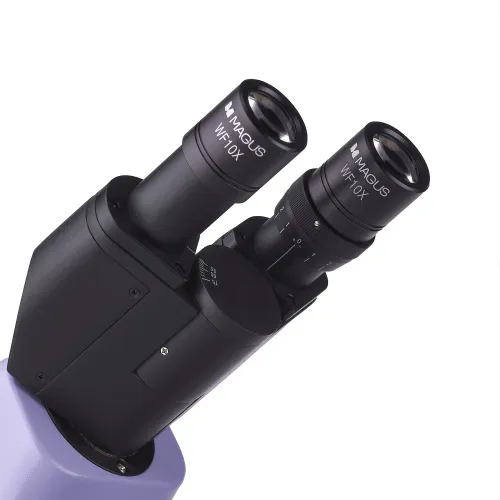

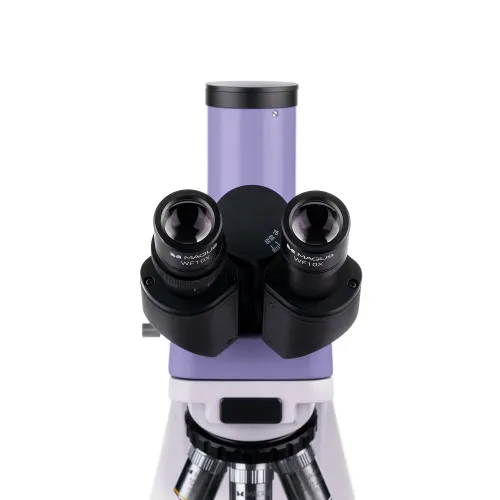

Pozorovací tubusy se mohou otáčet o 360°, což umožňuje nastavit okuláry podle výšky pozorovatele. U levého tubusu je možné upravit nastavení dioptrií. K dispozici je vertikální tubus pro montáž digitálního fotoaparátu (není součástí dodávky).

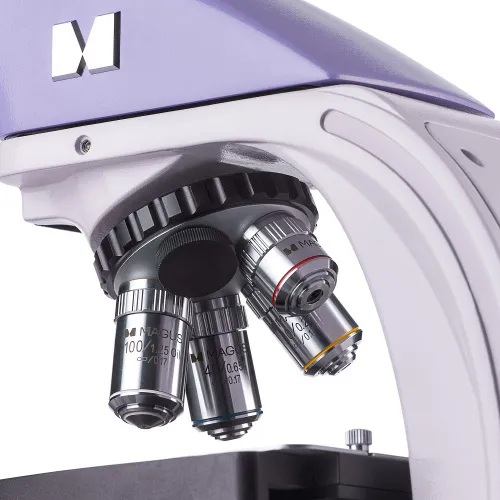

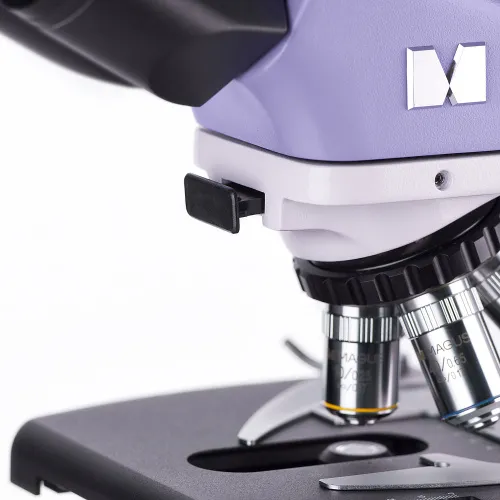

Mikroskop používá achromatické objektivy s korekcí na nekonečno a do revolverového nosiče lze současně namontovat 5 objektivů. Jeden slot je ponechán volný pro přidání dalšího objektivu. Revolverový nosič s objektivy je orientován směrem dovnitř – uživatel vidí objektivy vložené do optické dráhy. Rozsah zvětšení mikroskopu je 40 až 1000x, horní hranici zvětšení lze zvýšit až na 1500, 1600 nebo 2000x pomocí přídavných okulárů.
Osvětlení
Díky LED žárovce se teplota barvy při nastavení osvětlení nemění. LED žárovka má příkon 3 W, životnost 50 000 hodin a je napájena ze síťového zdroje.

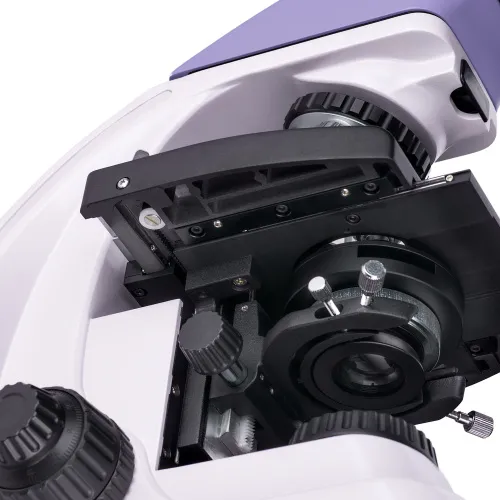

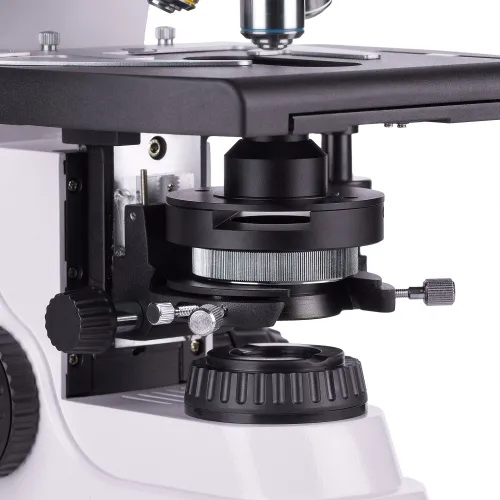

Abbeho kondenzor má slot pro posuvník tmavého pole nebo fázového kontrastu. Díky posuvníkům je přepínání mezi mikroskopickými technikami mnohem rychlejší. Mikroskop je také vybaven polní clonou pro nastavení Köhlerova osvětlení. Kondenzor je výškově nastavitelný a lze jej vycentrovat.

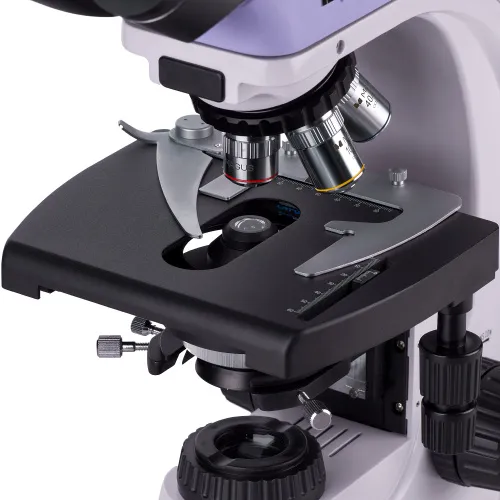

Pracovní stolek a zaostřovací mechanismus
Pohyb vzorku je plynulý a přesný. Mechanický nástavec lze v případě potřeby (např. při ručním skenování) ze stolku demontovat. Navíc se s pracovním stolkem bez polohovacího stojanu lépe pracuje.

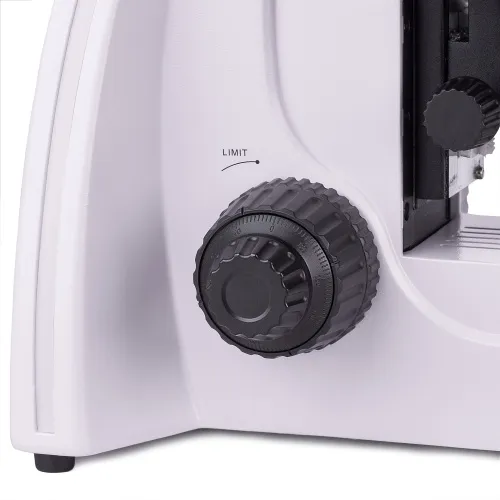

Zaostřovací knoflíky jsou souosé a jsou umístěny na obou stranách mikroskopu, takže uživatel může volně položit ruce na stůl. K dispozici jsou knoflíky pro jemné a hrubé zaostřování. Mechanismy se pohybují plynule, a proto není třeba vynaložit žádné další úsilí. K dispozici je knoflík pro nastavení tuhosti hrubého ostření a aretační knoflík hrubého ostření.
Příslušenství
Volitelné příslušenství rozšiřuje možnosti mikroskopu MAGUS Bio 230TL v závislosti na konkrétních aplikacích. Patří mezi ně okuláry, objektivy, kondenzory tmavého pole a fázového kontrastu, polarizační zařízení, digitální fotoaparáty, kalibrační sklíčka atd.
Klíčové vlastnosti mikroskopu:
- Trinokulární hlava s vertikálním tubusem pro fotoaparát, otáčení o 360°, nastavení dioptrií na levém tubusu
- Revolverový nosič pro 5 objektivů, achromatické objektivy s korekcí na nekonečno
- Pozorování v procházejícím světle, zdroj světla – 3 W LED žárovka s dlouhou životností
- Knoflíky pro hrubé a jemné zaostřování, knoflík pro nastavení tuhosti hrubého zaostřování, aretační knoflík hrubého ostření
- Kondenzor se slotem pro posuvník fázového kontrastu nebo tmavého pole
- Možnost instalace dalšího příslušenství
Klíčové vlastnosti fotoaparátu:
- Fotoaparát funguje samostatně bez připojení k počítači nebo instalace jakéhokoli softwar

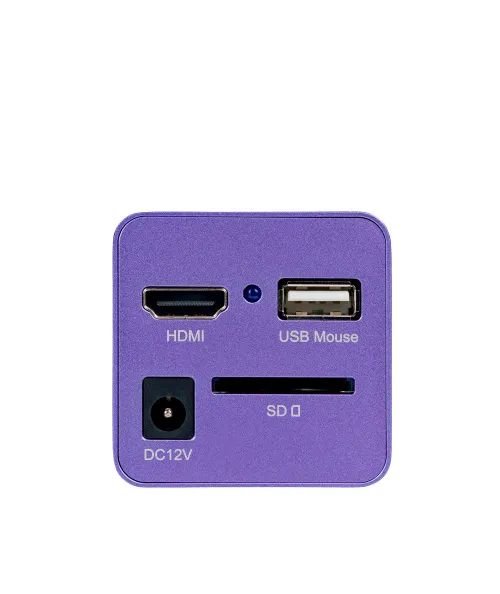

- Rozhraní HDMI pro vysokou a stabilní rychlost přenosu dat
- Rozlišení fotoaparátu je 1920x1080 pixelů – ideální volba pro zobrazování snímků na monitoru s rozlišením Full HD
- 60 fps (počet snímků za sekundu) pro pozorování pohybujících se vzorků, záznam videa a pohyb vzorku bez trhání obrazu nebo zpožďování
- Barevný snímač CMOS SONY Starvis s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i při slabém osvětlení. Získáte jasnější, čistší a barevně sytější snímky
- Software s funkcemi fotografování, záznamu videa, střihu/úprav obrazu, externího zobrazení, lineárního a úhlového měření

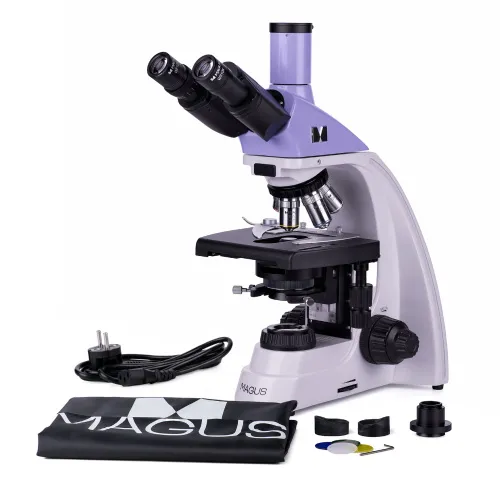

Obsah sady:
- Digitální fotoaparát MAGUS CHD10 (digitalni fotoaparat, kabel HDMI (1,5 m), USB mys, pametova karta SD 32 GB, napajeci adapter 12 V/1 A (Euro), uzivatelska prirucka a zarucni list)
- LCD monitor MAGUS MCD20
- Základna s napájecím vstupem, zdroj pro pozorování v procházejícím světle, zaostřovací mechanismus, pracovní stolek, držák kondenzoru a revolverový nosič objektivů
- Abbeův kondenzor
- Trinokulární hlava
- Achromatický objektiv s korekcí na nekonečno: 4x/0,10
- Achromatický objektiv s korekcí na nekonečno: 10x/0,25
- Achromatický objektiv s korekcí na nekonečno: 40x/0,65 (odpružený)
- Achromatický objektiv s korekcí na nekonečno: 100x/1,25 olej (odpružený)
- Okulár 10x/18 mm s dlouhým očním reliéfem (2 ks)
- Očnice (2 ks)
- Filtr (4 ks)
- Adaptér pro fotoaparát s držákem C-mount
- Nádobka s imerzním olejem
- Síťový napájecí kabel
- Protiprachový kryt
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/20 mm okulár se stupnicí
- 15x/11 mm okulár (2 ks)
- 16x/11 mm okulár (2 ks)
- 20x/11 mm okulár (2 ks)
- Achromatický objektiv s korekcí na nekonečno: 20x/0,40
- Rovinný achromatický objektiv s korekcí na nekonečno: 20х/0,40
- Rovinný achromatický objektiv s korekcí na nekonečno: 60x/0,80 (odpružený)
- Zařízení s fázovým kontrastem
- Posuvník fázového kontrastu
- Kondenzor pro pozorování v tmavém poli NA 0,9
- Kondenzor pro pozorování v tmavém poli s olejovou imerzí NA 1,36–1,25
- Posuvník tmavého pole
- Polarizační zařízení
- Kalibrační sklíčko
ID výrobku | 83007 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555017990 |
Velikost balení (DxŠxV) | 43x27x63 cm |
Přepravní hmotnost | 12.65 kg |
Technické údaje mikroskopu | |
Typ | biologický, světlo / optické, digitální |
Hlava | trinokulární |
Hubice | Gemelova hlava (Seidentopf, otočná o 360°) |
Úhel sklonu hlavy | 30° |
Zvětšení, x | 40–1000 základní konfigurace (*volitelné: 40–1500/1600/2000) |
Průměr tubusu okuláru v mm | 23.2 |
Okuláry | 10x/18 mm, oční reliéf: 10 mm (*volitelně: 10x/20 mm se stupnicí, 15x/11 mm, 16x/11 mm; 20x/11 mm) |
Objektivy | rovinné achromatické s korekcí na nekonečno: 4x/0,10; 10x/0,25; 40xs/0,65; 100xs/1,25 (olejová imerze); parfokální vzdálenost 45 mm (*volitelně: 20x/0,40; 60xs/0,80) |
Revolverový nosič | pro 5 objektivů |
Pracovní vzdálenost, mm | 18,89 (4x); 5,95 (10x); 0,775 (40xs); 0,36 (100xs); 2,61/8,80 (20x); 0,46 (60хs) |
Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
Stolek, mm | 180x150 |
Zdvih stolku pomocí zaostřovacího mechanismu, mm | 75/50 |
Pracovní stolek, mm | dvouosý mechanický stolek, bez polohovacího stojanu |
Dioptrická korekce okuláru, dioptrií | ±5 (na levém tubusu) |
Kondenzor | numerická apertura Abbeho kondenzoru 1,25, středově nastavitelný, výškově nastavitelný, nastavitelná aperturní clona, slot pro posuvník tmavého pole a posuvník fázového kontrastu, rybinový držák |
Clona | nastavitelná aperturní clona, nastavitelný kondenzor s irisovou clonou |
Zaostření | koaxiální, hrubé ostření (21 mm, 39,8 mm/kruh, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné ostření (0,002 mm) |
S osvětlením | LED |
Regulace jasu | ✓ |
Napájení | 220±22 V, 50 Hz, AC síť |
Typ světelného zdroje | 3 W LED |
Světelné filtry | ano |
Teplotní rozsah fotoaparátu, °C | 5...+35 |
Možnost připojení dalších zařízení | zařízení fázového kontrastu (kondenzor a objektivy), kondenzor tmavého pole (pro suché objektivy nebo olejovou imerzi), polarizační zařízení (polarizátor a analyzátor) |
Typ uživatele | zkušení uživatelé, profesionálové |
Úroveň obtížnosti montáže a instalace | komplikované |
Možnosti použití | laboratorní/lékařská |
Umístění světelného zdroje | spodní |
Metody pozorování | světlé pole |
Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
Hmotnost, kg | 8 |
Rozměry, mm | 200x436x400 |
Digitální fotoaparát | |
Snímač | SONY Starvis CMOS |
Barevný/černobílý | barevný |
Megapixely | 2 |
Maximální rozlišení, px | 1920x1080 |
Velikost snímače | 1/2,8" (5,57x3,13mm) |
Rozměr pixelu, mkm | 2.9x2.9 |
Konektory rozhraní | HDMI 1,4 |
Paměťová karta | SD až 32 GB |
Možnost připojení dalších zařízení | myš (USB) |
Citlivost na světlo | 1300 mV při 1/30 s |
Expoziční čas | 0,04 ms – 1000 ms |
Záznam videa | ✓ |
Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 60 při rozlišení 1920x1080 (HDMI) |
Místo montáže | trinokulární tubus, okulárový tubus namísto okuláru |
Obrazový formát | *.jpg |
Formát videozáznamů | *.h.264, *.mp4 |
Spektrální rozsah, nm | 380–650 (vestavěný IR filtr) |
Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
Software | HDMI: integrovaný |
Systémové požadavky | nevyžaduje připojení k počítači |
Typ montáže | C-mount |
Tělo | pevné hliníkové |
Napájení fotoaparátu | síťový adaptér 12 V, 1 A |
Rozsah provozních teplot fotoaparátu, °C | -10...+50 |
Rozsah provozní vlhkosti, % | 30 — 80 |
Monitor | |
Typ matrice | IPS |
Úhlopříčka displeje, palce | 13.3 |
Rozlišení displeje, px | 1920x1080 (Full HD) |
Poměr stran | 16:9 |
Jas, cd/m² | 400 |
Počet zobrazovaných barev | 16,7 m |
Kontrast | 1000:1 |
Horizontální/vertikální pozorovací úhel, ° | 178/178 |
Velikost viditelné plochy obrazovky (ŠxV), mm | 295x165 |
Rozteč pixelů (ŠxV), mm | 0,154x0,154 |
Frekvence optického zdroje, Hz | 60 |
Typ matrice podsvícení | LED |
Životnost podsvícení LED, h | 50000 |
Rozhraní | HDMI |
Teplotní rozsah fotoaparátu, °C | -15...+55 |
Rozsah provozní vlhkosti, % | 10 — 90 |
Napájení | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
Spotřeba elektrické energie, W | 12 (max.) |
