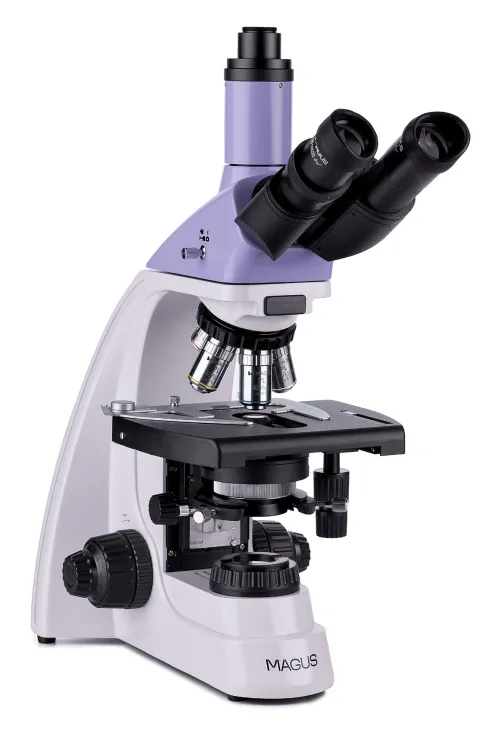

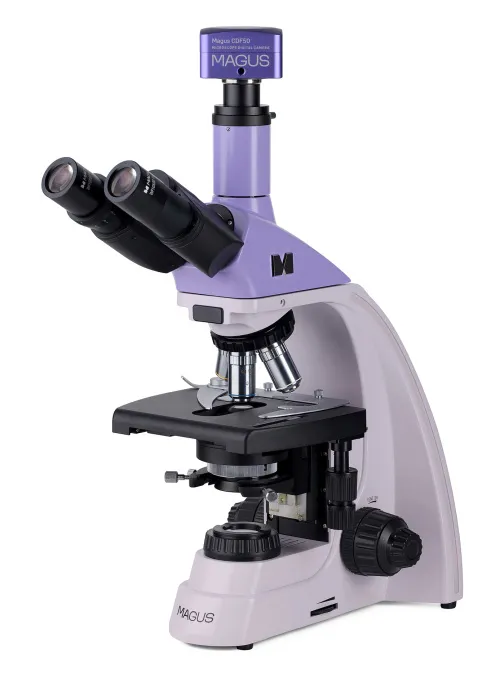

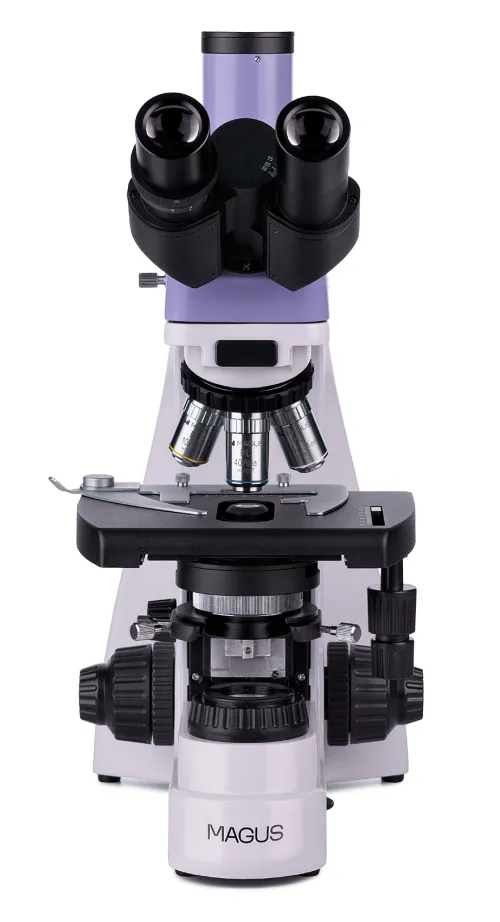

Biologický digitální mikroskop MAGUS Bio D250T
S fotoaparátem. Zvětšení: 40–1000x. Trinokulární hlava, rovinné achromatické objektivy s korekcí na nekonečno, 30 W halogenová žárovka
ID výrobku | 83008 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018027 |
Velikost balení (DxŠxV) | 43x27x63 cm |
Přepravní hmotnost | 11.1 kg |
Biologický mikroskop MAGUS Bio 250T je profesionální přístroj pro pozorování biologických vzorků v procházejícím světle. Základní pozorovací technikou je technika světlého pole (připravená k použití). K dispozici jsou také techniky tmavého pole, polarizace a fázového kontrastu, které však vyžadují další příslušenství mikroskopu. Mikroskop je vynikající pro laboratorní a výzkumná pozorování v lékařství, farmacii, kriminalistice, zemědělství a dalších oborech.

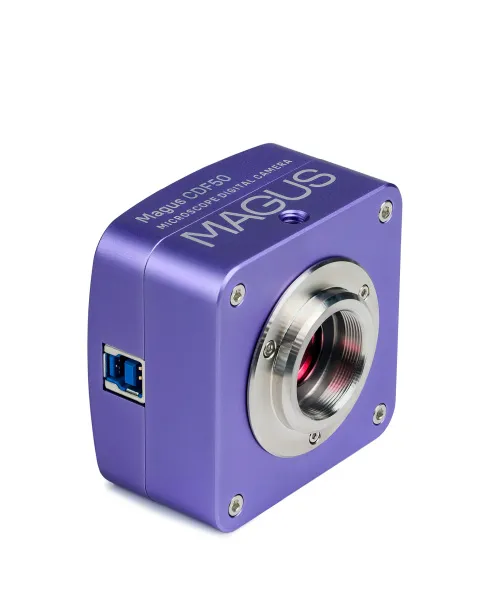

Digitální fotoaparát

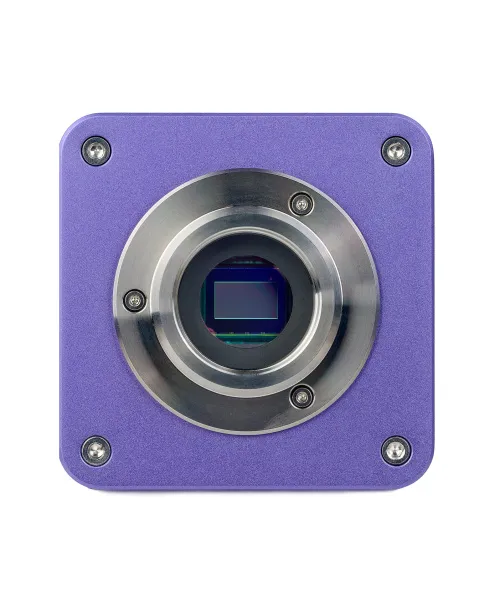

Plnobarevný fotoaparát s digitálním CMOS snímačem SONY Exmor s rozlišením 2,1 Mpx. Snímač je vyroben s použitím technologie zadního podsvícení, která snižuje rozptyl světla a zvyšuje citlivost matice (8935 mV při 1/30 s). Fotoaparát vytváří jasné a čisté snímky i při slabém osvětlení. Je navržen pro práci v tmavém a světlém poli s použitím objektivů se 40x, 60x a 100x zvětšením.

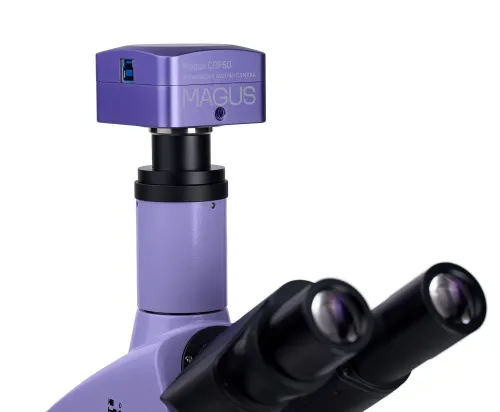

Fotoaparát lze na mikroskop připevnit dvěma způsoby: do trinokulárního tubusu pomocí adaptéru typu C-mount nebo namísto okuláru v tubusu pomocí adaptéru a adaptérových kroužků. S fotoaparátem se doporučuje používat adaptér se zvětšením 0,6x až 0,9x, který poskytne nejširší možné zorné pole bez zkreslení. Po instalaci se fotoaparát připojuje k počítači prostřednictvím portu USB 3.0 s rychlostí přenosu dat 5 Gb/s.
Optika
Rovinné achromatické objektivy poskytují jasný, kontrastní a dobře prokreslený obraz s minimálním zkreslením. Zvětšení s dodávanými objektivy a okuláry se pohybuje od 40 do 1000x a horní mez lze zvýšit použitím dalších okulárů. Optika je korigována na nekonečno, což znamená, že do optické dráhy lze nainstalovat další příslušenství.

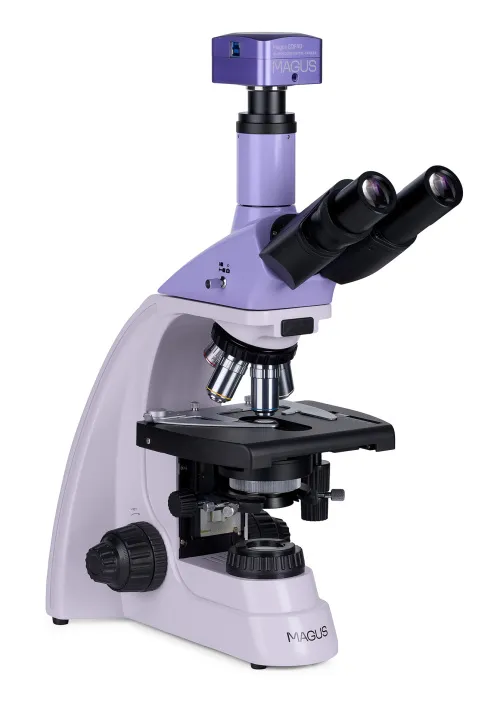

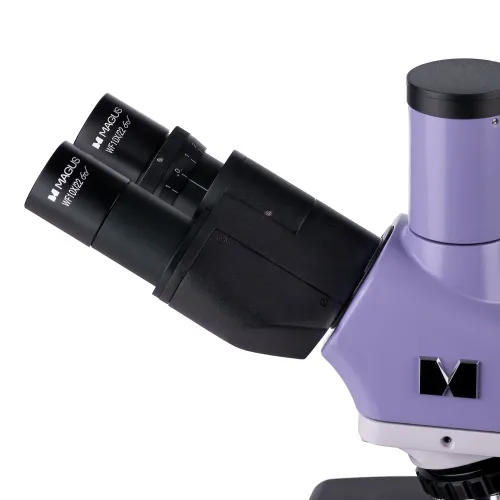

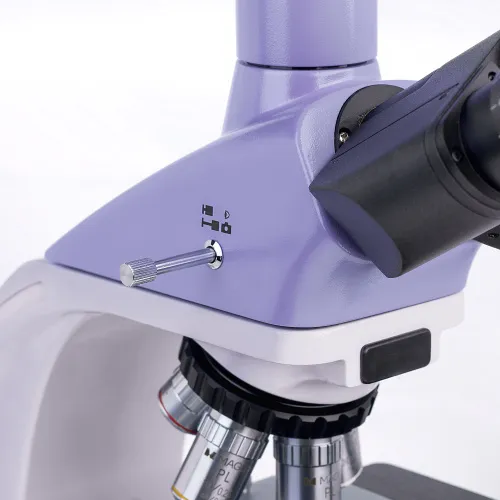

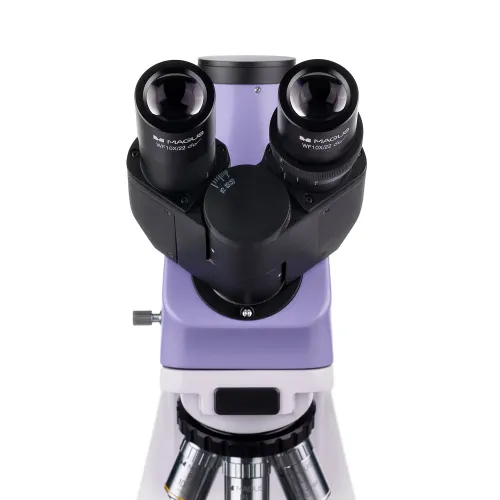

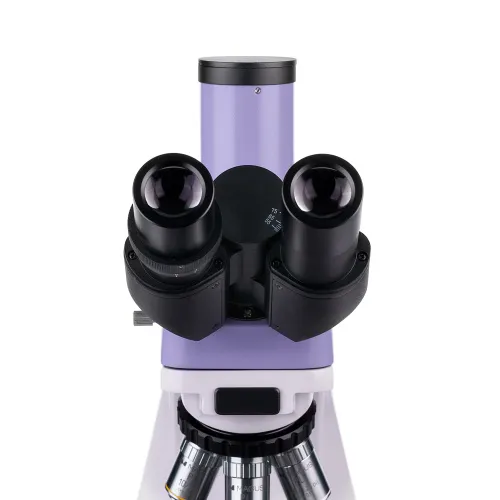

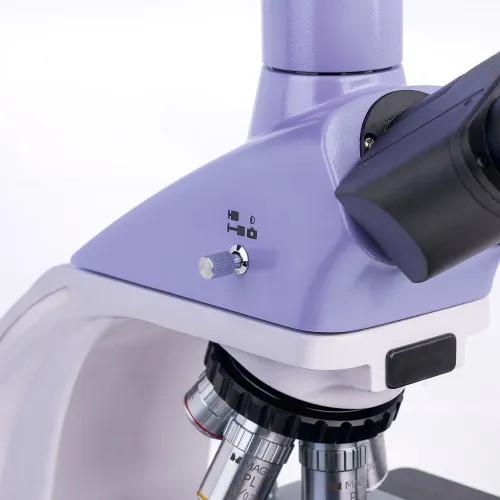

Trinokulární hlava má samostatný vertikální tubus pro upevnění digitálního fotoaparátu (není součástí dodávky). Je umístěn vertikálně. Trinokulární hlava je vybavena tubusy otočnými o 360° a na levém tubusu je možné nastavit dioptrie. Konstrukce trinokulární hlavy umožňuje snadné nastavení očního reliéfu podle výšky pozorovatele.

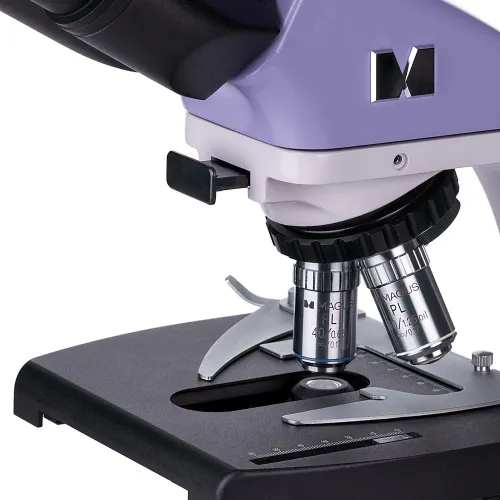

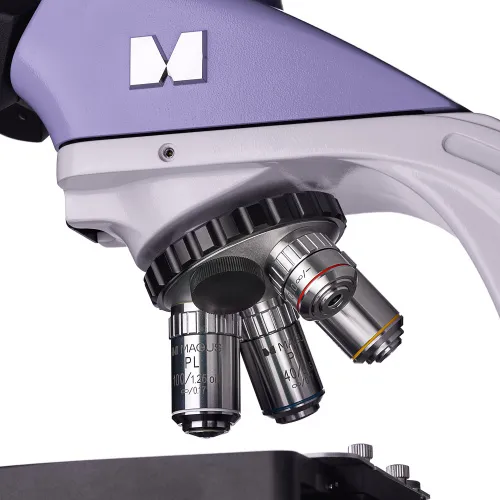

Revolverový nosič s objektivy je orientován směrem dovnitř a lze do něj současně vložit 5 objektivů – 4 objektivy jsou součástí sady, jeden slot je volný. Další objektiv poskytne další zvětšení v rámci rozsahu zvětšení.
Osvětlení

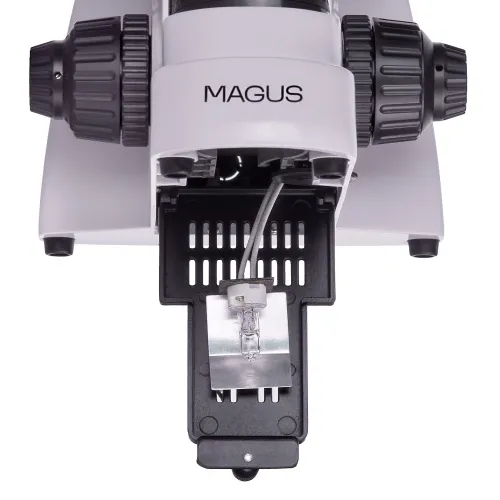

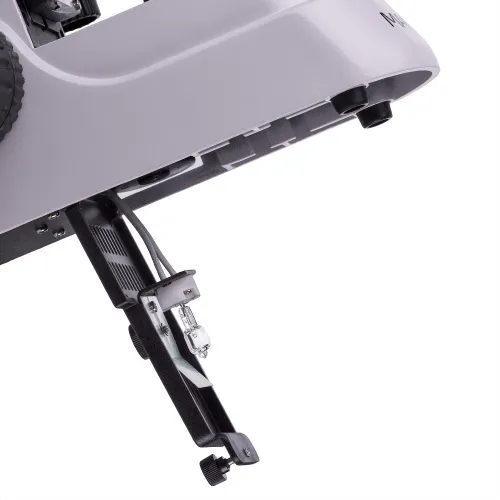

30 W halogenová žárovka poskytuje jasné osvětlení, které umožňuje dobrou viditelnost struktur vzorku při jakékoliv pozorovací technice a při použití jakéhokoliv objektivu. Osvětlení je teplé, což je příjemnější pro oči při dlouhé práci. K dispozici je možnost nastavení jasu. Osvětlení je napájeno ze síťového napájecího zdroje.

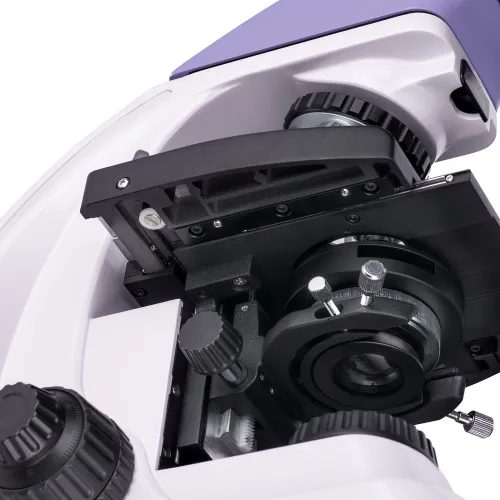

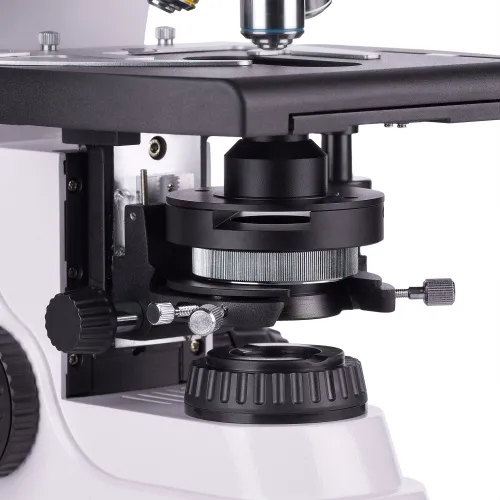

Köhlerovo osvětlení je možné nastavit díky vycentrovanému a výškově nastavitelnému Abbeho kondenzoru, aperturní a polní cloně. V kondenzoru je slot, do kterého lze nainstalovat posuvník tmavého pole nebo posuvník fázového kontrastu. Posuvník umožňuje rychle přepínat mezi výzkumnými technikami a metodami, což zlepšuje výkon mikroskopu.
Pracovní stolek a zaostřovací mechanismus

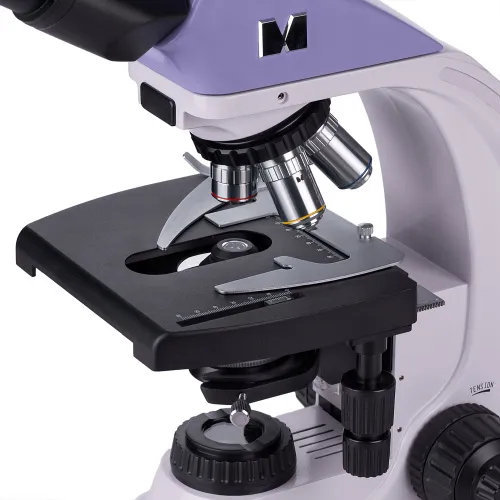

Pracovní stolek nemá polohovací stojan, což zlepšuje ergonomii mikroskopu. Mechanický nástavec pohybuje objektem plynule a lze jej vyjmout pro ruční skenování.

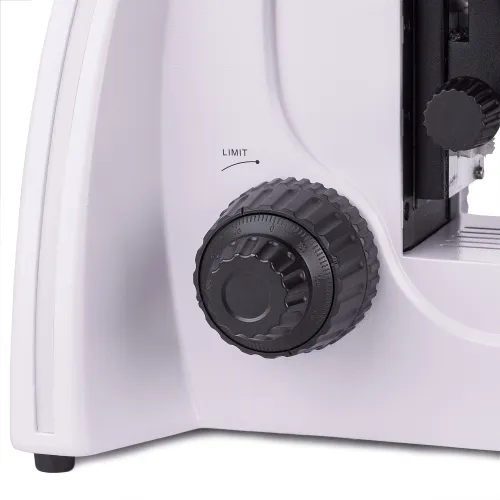

Zaostřovací knoflíky jsou umístěny na obou stranách těla mikroskopu a blíže k základně mikroskopu, což umožňuje při dlouhodobé práci položit ruce na stůl a nedržet je ve vzduchu. Knoflíky jsou koaxiální, tj. jsou umístěny na stejné ose. Mechanismus hrubého ostření má aretační knoflík a nastavení tuhosti. Zaostřovací mechanismus je plynulý, takže při jeho nastavování nemusíte vynakládat žádné úsilí.
Příslušenství
Řada volitelného příslušenství zahrnuje okuláry, objektivy, polarizační zařízení, kondenzory tmavého pole, zařízení s fázovým kontrastem, kalibrační sklíčka a digitální fotoaparáty. Tato zařízení jsou navržena speciálně pro mikroskop MAGUS Bio 250T, takže optimálně odpovídají mikroskopu a maximalizují jeho možnosti.
Klíčové vlastnosti mikroskopu:
- Trinokulární hlava s vertikálním tubusem pro montáž digitálního fotoaparátu
- Tubusy okuláru otočné o 360°, což umožňuje jejich přizpůsobení výšce uživatele
- Nastavení dioptrií na levém tubusu, hrubé ostření s aretačním knoflíkem a knoflík pro nastavení tuhosti hrubého ostření, jemné ostření
- Pozorování v procházejícím světle, zdroj světla – 30 W halogenová žárovka s nastavitelným jasem
- Abbeho kondenzor s aperturní clonou a polní clonou umožňuje nastavit Köhlerovo osvětlení
- Možnost instalace posuvníku fázového kontrastu a posuvníku tmavého pole (v kondenzoru je speciální slot pro jejich instalaci)
- Široký sortiment volitelného příslušenství
Klíčové vlastnosti fotoaparátu:
- 2,1'' snímač CMOS s technologií zadního podsvícení, vysoká citlivost matice
- Vhodný pro studie v tmavém nebo světlém poli s objektivy se 40x, 60x a 100x zvětšením
- Instalace do trinokulárního tubusu nebo do okulárového tubusu mikroskopu
- Rozlišení Full HD 1920x1080 px se snímkovou frekvencí 96 snímků za sekundu, ideální pro studium pohybujících se objektů
- Připojení k počítači prostřednictvím portu USB 3.0, rychlost přenosu dat 5 Gb/s
- Software a ovladače jsou součástí dodávky

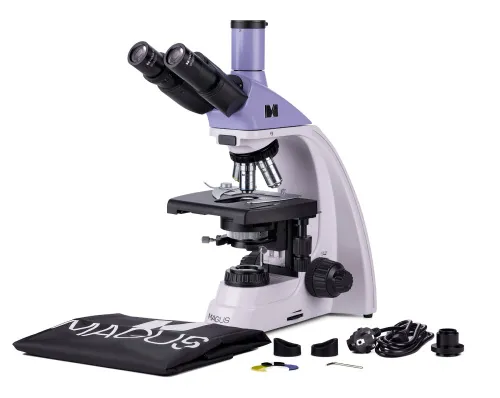

Obsah sady:
- Digitální fotoaparát MAGUS CDF50 (digitální fotoaparát, USB kabel, instalační CD s ovladači a softwarem, uživatelská příručka a záruční list)
- Základna s napájecím vstupem, zdroj pro pozorování v procházejícím světle, zaostřovací mechanismus, pracovní stolek, držák kondenzoru a revolverový nosič objektivů
- Abbeův kondenzor
- Trinokulární hlava
- Rovinný achromatický objektiv s korekcí na nekonečno: 4x/0,10
- Rovinný achromatický objektiv s korekcí na nekonečno: 10x/0,25
- Rovinný achromatický objektiv s korekcí na nekonečno: 40x/0,65 (odpružený)
- Rovinný achromatický objektiv s korekcí na nekonečno: 100x/1,25 olej (odpružený)
- Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
- Očnice (2 ks)
- Filtr (4 ks)
- Adaptér pro fotoaparát s držákem C-mount
- Nádobka s imerzním olejem
- Síťový napájecí kabel
- Protiprachový kryt
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 12,5x/14 mm okulár (2 ks)
- 15x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Rovinný achromatický objektiv s korekcí na nekonečno: 20x/0,40
- Rovinný achromatický objektiv s korekcí na nekonečno: 60x/0,80 (odpružený)
- Zařízení s fázovým kontrastem
- Posuvník fázového kontrastu
- Kondenzor pro pozorování v tmavém poli NA 0,9
- Kondenzor pro pozorování v tmavém poli s olejovou imerzí NA 1,36–1,25
- Posuvník tmavého pole
- Polarizační zařízení
- Kalibrační sklíčko
- LCD monitor
ID výrobku | 83008 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018027 |
Velikost balení (DxŠxV) | 43x27x63 cm |
Přepravní hmotnost | 11.1 kg |
Technické údaje mikroskopu | |
Typ | biologický, světlo / optické, digitální |
Hlava | trinokulární |
Hubice | Gemelova hlava (Seidentopf, otočná o 360°) |
Úhel sklonu hlavy | 30° |
Zvětšení, x | 40–1000 základní konfigurace (*volitelně: 40–1200/1250/1500/1600/2000/2500) |
Průměr tubusu okuláru v mm | 30 |
Okuláry | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektivy | rovinné achromatické s korekcí na nekonečno: 4x/0,10; 10x/0,25; 40xs/0,65; 100xs/1,25 (olejová imerze); parfokální vzdálenost: 45 mm (*volitelně: 20x/0,40; 60хs/0,80) |
Revolverový nosič | pro 5 objektivů |
Pracovní vzdálenost, mm | 21 (4x); 5 (10x); 0,66 (40xs); 0,36 (100xs); 8,8 (20x); 0,465 (60xs) |
Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
Stolek, mm | 180x150 |
Zdvih stolku pomocí zaostřovacího mechanismu, mm | 75/50 |
Pracovní stolek, mm | dvouosý mechanický stolek, bez polohovacího stojanu |
Dioptrická korekce okuláru, dioptrií | ±5 (na levém tubusu) |
Kondenzor | numerická apertura Abbeho kondenzoru 1,25, středově nastavitelný, výškově nastavitelný, nastavitelná aperturní clona, slot pro posuvník tmavého pole a posuvník fázového kontrastu, rybinový držák |
Clona | nastavitelná aperturní clona, nastavitelný kondenzor s irisovou clonou |
Zaostření | koaxiální, hrubé ostření (21 mm, 39,8 mm/kruh, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné ostření (0,002 mm) |
S osvětlením | halogenové |
Regulace jasu | ✓ |
Napájení | 220±22 V, 50 Hz, AC síť |
Typ světelného zdroje | halogenová žárovka 12 V/30 W, G4 |
Světelné filtry | ano |
Teplotní rozsah fotoaparátu, °C | 5...+35 |
Možnost připojení dalších zařízení | zařízení fázového kontrastu (kondenzor a objektivy), kondenzor tmavého pole (pro suché objektivy nebo olejovou imerzi), polarizační zařízení (polarizátor a analyzátor) |
Typ uživatele | zkušení uživatelé, profesionálové |
Úroveň obtížnosti montáže a instalace | komplikované |
Možnosti použití | laboratorní/lékařská |
Umístění světelného zdroje | spodní |
Metody pozorování | světlé pole |
Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
Hmotnost, kg | 8 |
Rozměry, mm | 200x436x400 |
Digitální fotoaparát | |
Snímač | SONY Exmor CMOS |
Velikost snímače | 1/1,2" (11,14x6,26 mm) |
Barevný/černobílý | barevný |
Megapixely | 2.1 |
MAX rozlišení (tichý režim) | 1920x1080 |
Rozměr pixelu, mkm | 5.8x5.8 |
Citlivost na světlo | 8935mV s 1/30s |
Poměr signálu k šumu | 0,6mV s 1/30s |
Expoziční čas | 0,014 ms – 15 s |
Videozáznam | ano |
Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 96 při rozlišení 1920x1080 |
Místo montáže | trinokulární tubus, okulárový tubus namísto okuláru |
Obrazový formát | *.jpg, *.bmp, *.png, *.tif |
Formát videozáznamů | výstup: *.wmv, *.avi, *.h264 (Windows 8 a pozdější), *h265 (Windows 10 a pozdější) |
Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
Spektrální rozsah, nm | 380–650 (vestavěný IR filtr) |
Vyvážení bílé | manuální, automatický |
Kontrola expozice | manuální, automatický |
Funkce softwaru | rozměr obrazu, jas, doba expozice |
Výstup | USB 3.0, 5 Gb/s |
Systémové požadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 2 GB RAM, port USB 3.0, CD-ROM, 17" nebo větší displej |
Tělo | CNC slitina hliníku |
Software | MAGUS View |
Napájení fotoaparátu | DC, 5 V, z portu USB počítače; 12 V, 3 A adaptér pro Peltierův článek |
Rozsah provozních teplot fotoaparátu, °C | -10...+50 |
Rozsah provozní vlhkosti, % | 30 — 80 |
