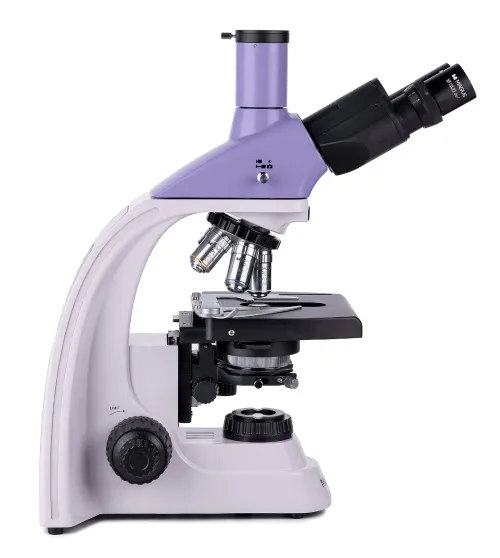

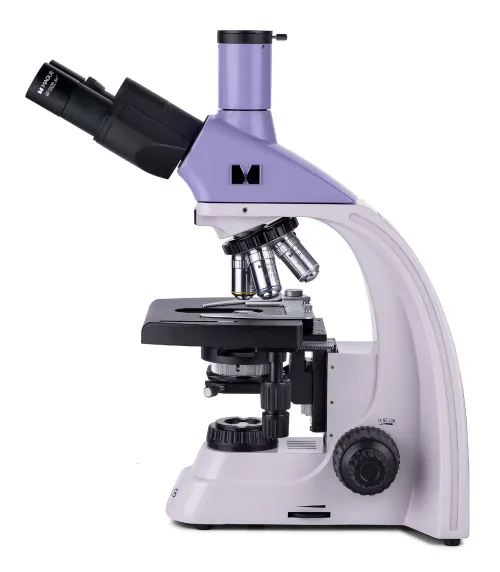

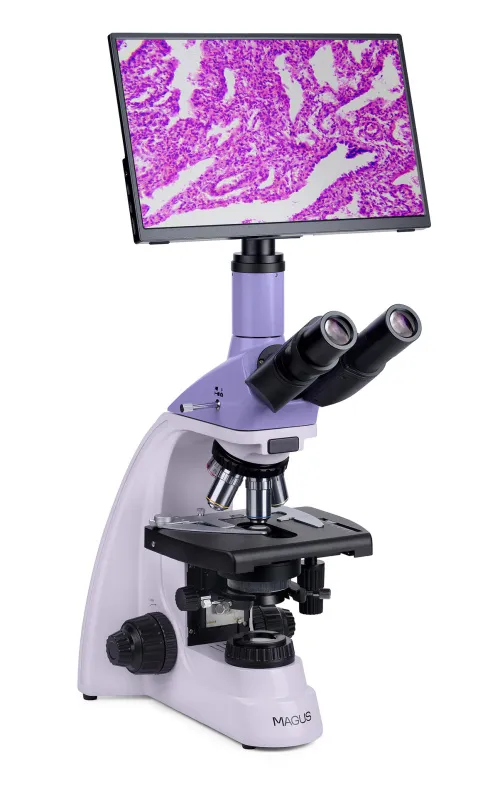

Biologický digitální mikroskop MAGUS Bio D250TL LCD
S fotoaparátem a monitorem. Zvětšení: 40–1000x. Trinokulární hlava, rovinné achromatické objektivy s korekcí na nekonečno, 3 W LED osvětlení
ID výrobku | 83011 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018072 |
Velikost balení (DxŠxV) | 43x27x63 cm |
Přepravní hmotnost | 12.65 kg |

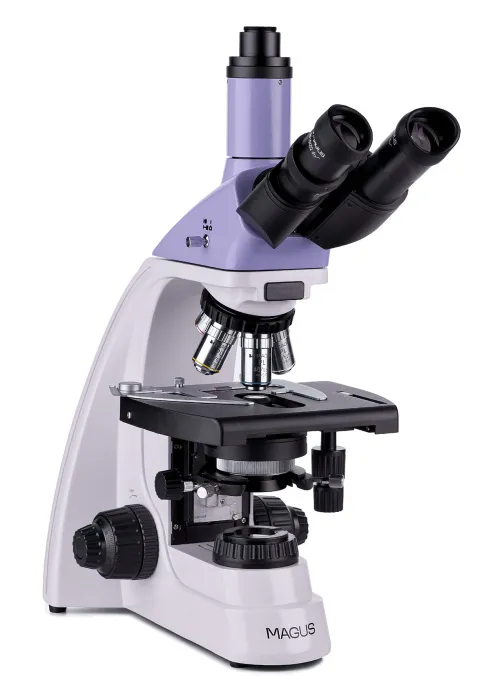

Mikroskop MAGUS Bio D250TL LCD je určen pro studium tenkých řezů a stěrů biologických vzorků. Pozorování se provádí technikou mikroskopie ve světlém poli v procházejícím světle. Jako zdroj světla slouží 3 W LED žárovka a optika je vybavena achromatickými objektivy s korekcí na nekonečno. Mikroskop podporuje další příslušenství, včetně zařízení pro tmavé pole, polarizaci a fázový kontrast. Tento mikroskop je ideální volbou pro laboratorní analýzy, výzkum a výuku.

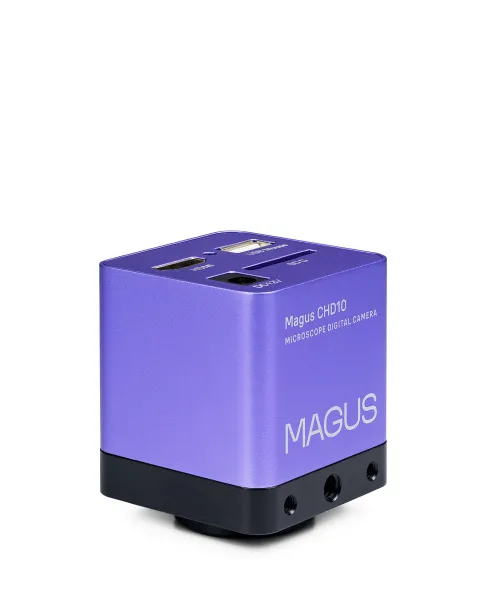

Digitální fotoaparát

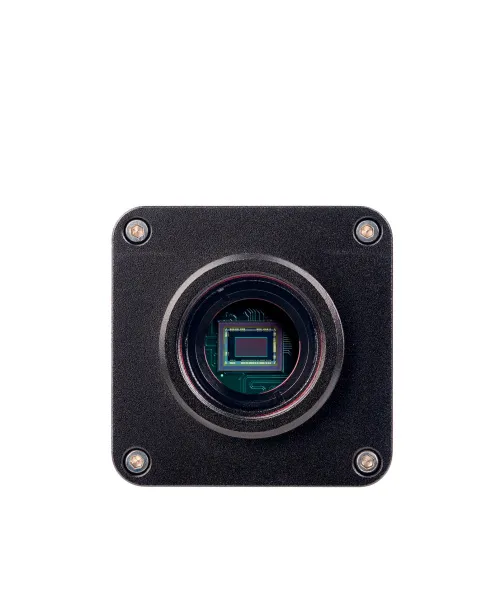

Fotoaparát MAGUS CHD10 je vybaven 2 MP snímačem a vytváří realistické Full HD snímky v rozlišení 1920x1080 pix. Jedná se o autonomní fotoaparát, který nevyžaduje připojení k počítači ani instalaci dodatečného softwaru. Fotoaparát lze připojit přímo k televizoru, monitoru nebo projektoru. Rozhraní HDMI poskytuje vysokou a stabilní rychlost přenosu z fotoaparátu na externí obrazovku. Záznam videa probíhá rychlostí 60 snímků za sekundu. Fotoaparát nabízí kombinaci vysoké rychlosti snímání (počet snímků za sekundu) s velkou šířkou pásma HDMI. Výsledkem je živý obraz, plynulý záznam bez zamrzání a nulové prodlevy mezi snímky. Při maximálním rozlišení produkt nabízí dobře prokreslený obraz, bezchybně se pohybující objekty a zobrazení bez zpožďování.

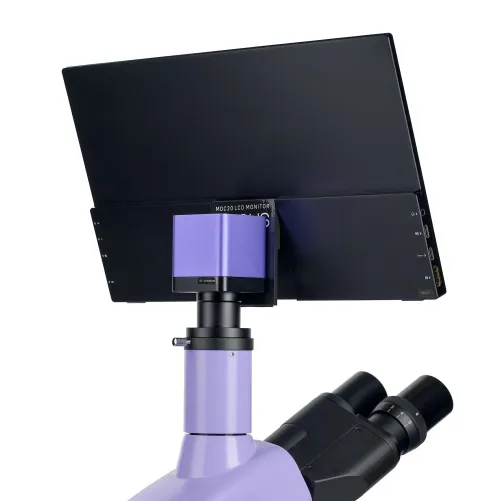

Monitor

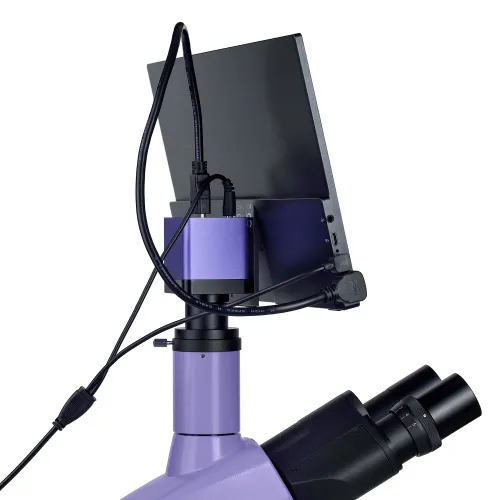

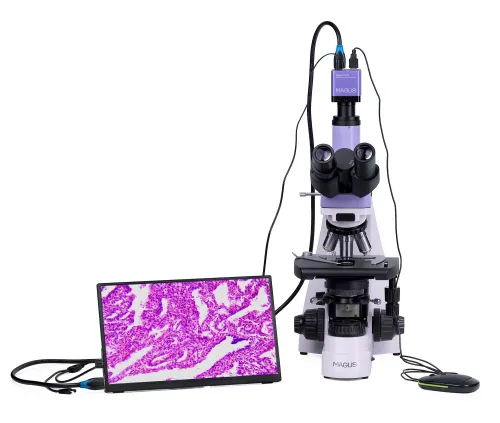

Monitory MAGUS MCD pracují v kombinaci s fotoaparáty MAGUS CHD a tvoří kompletní zobrazovací systém pro mikroskopy MAGUS.
Připojení k fotoaparátu probíhá prostřednictvím jeho rozhraní HDMI. Monitor zobrazuje obrázky v reálném čase. Jeho IPS LCD displej má široký pozorovací úhel, vysoký jas a dobrý kontrast. Při pohledu na obrazovku i z velkého úhlu není obraz zkreslený. Velikost obrazovky je 13,3".

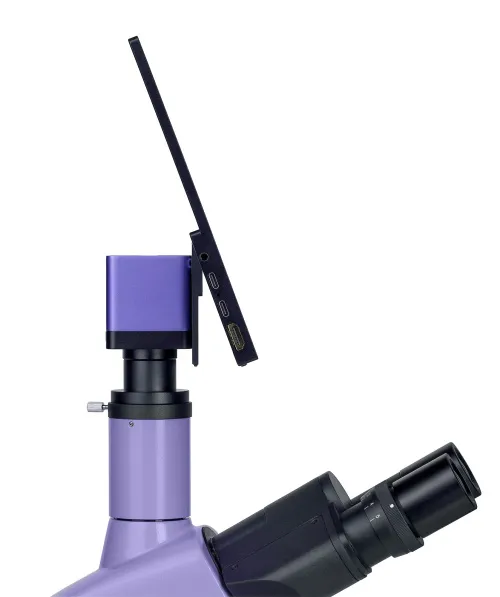

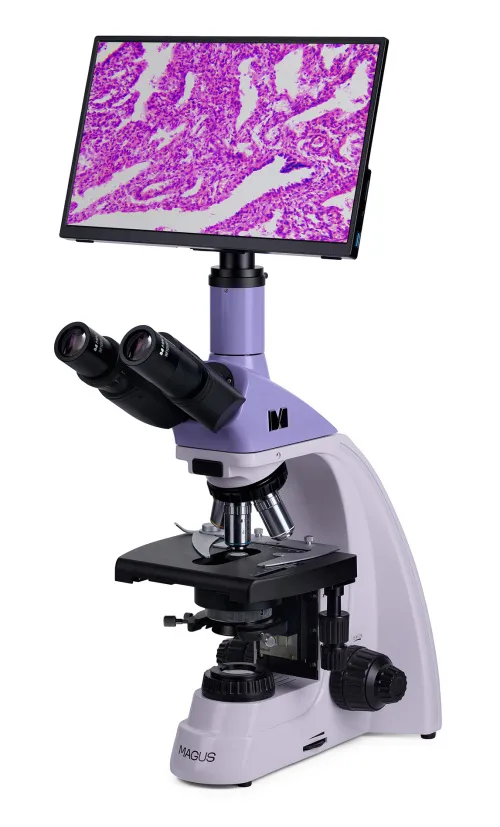

Monitor lze nainstalovat na vodorovnou plochu pomocí skládacího stojanu nebo jej připevnit přímo na fotoaparát či stativ.
Optika

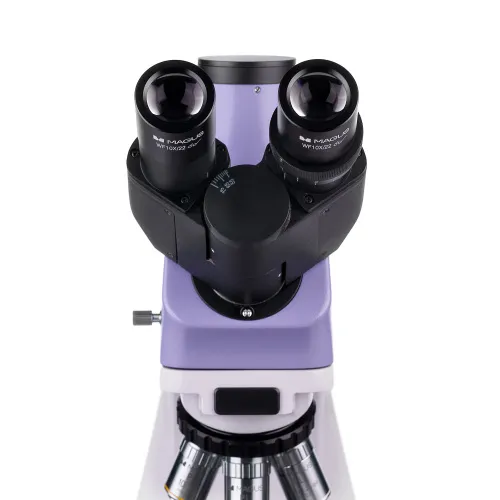

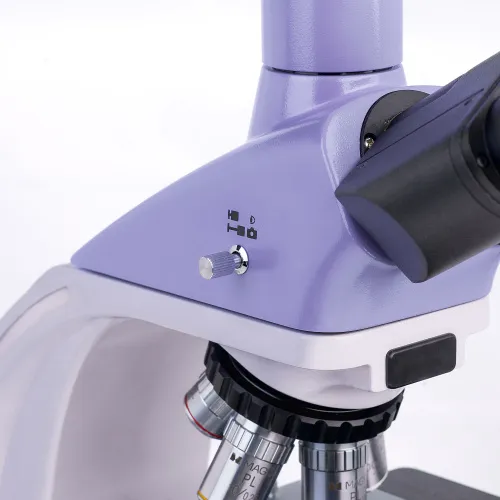

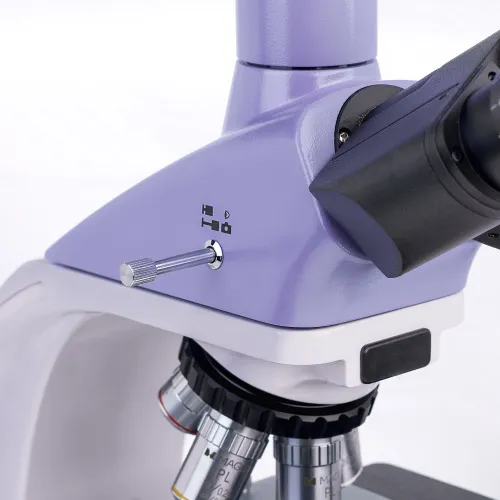

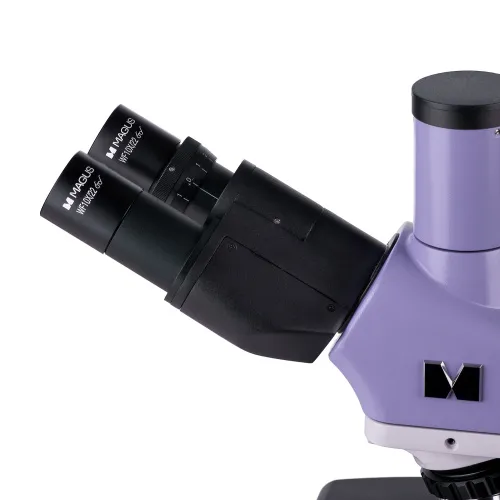

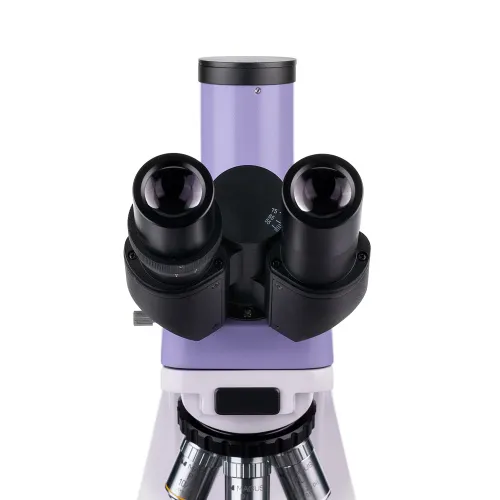

Trinokulární hlava obsahuje dva okulárové tubusy pro pozorování a vertikální tubus pro montáž digitálního fotoaparátu (není součástí dodávky). Tubusy jsou nakloněny o 30° pro pohodlnou dlouhou práci a lze je otáčet o 360° k přizpůsobení podle výšky pozorovatele. Na levém tubusu je kroužek pro nastavení dioptrií.

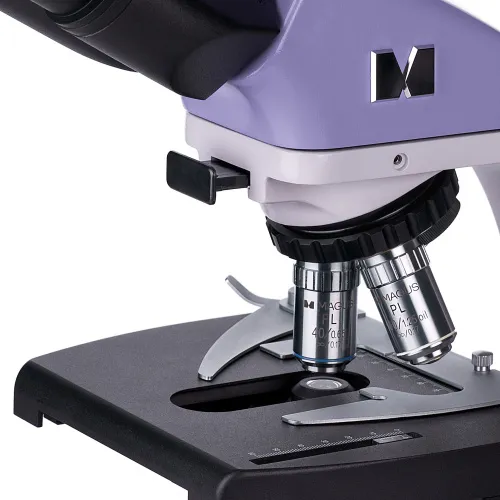

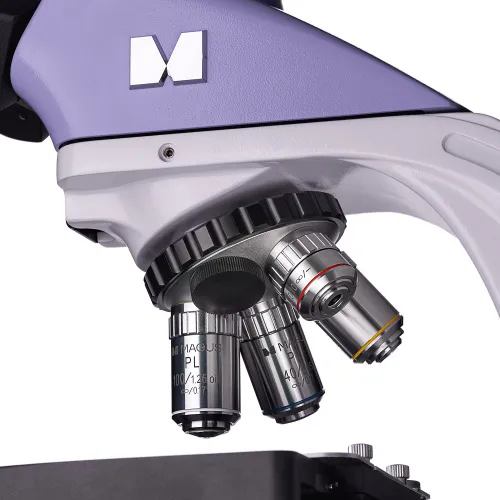

Objektivy se montují do revolverového nosiče s 5 sloty – čtyři objektivy jsou součástí dodávky, jeden slot pro další objektiv je volný. Do volného slotu lze nainstalovat libovolný objektiv, což umožňuje další zvětšení v rámci rozsahu zvětšení. Uživatel může během pozorování vidět objektiv zasunutý do optické dráhy, protože revolverový nosič je orientován směrem dovnitř. Díky tomu je prostor nad pracovním stolkem volný.
Rozsah zvětšení je od 40x do 1000x (platí pouze pro základní konfiguraci). Pokud přidáte další objektivy, zvýší se horní mez zvětšení.
Osvětlení
LED diody umístěné na spodní straně mikroskopu zajišťují jasné a rovnoměrné osvětlení objektu. Barevná teplota zůstává při změně jasu stejná. Výkon osvětlení je 3 W. Jeho provozní životnost je 50 000 hodin. Systém osvětlení je napájen ze síťového napájecího zdroje.

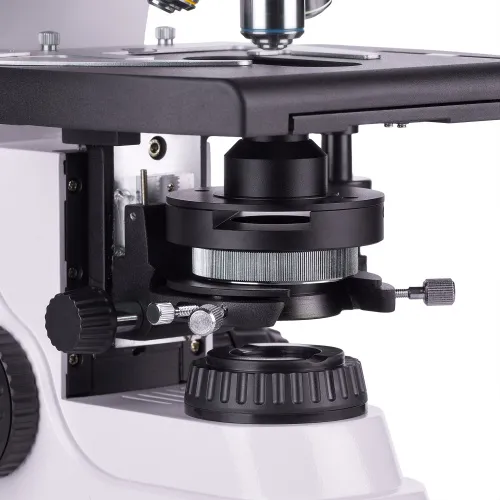

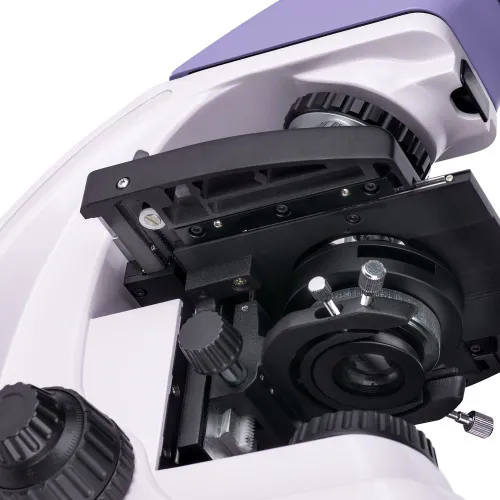

Nastavením polohy Abbeova kondenzoru a otevřením nebo zavřením aperturní a polní clony lze nastavit Köhlerovo osvětlení. Můžete použít posuvníky pro techniky tmavého pole a fázového kontrastu (v kondenzoru je k dispozici speciální slot). Díky posuvníku je přepínání mezi mikroskopickými technikami velmi rychlé.
Pracovní stolek a zaostřovací mechanismus

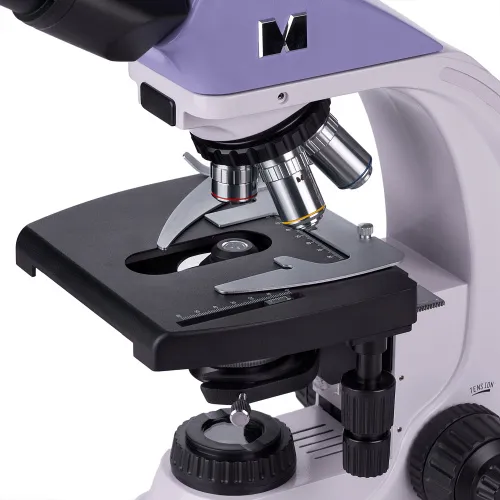

Pracovní stolek nemá polohovací stojan. Proto vás nebude rušit při pozorování a samotný mikroskop zabere na stole méně místa. Mechanický nástavec, který pohybuje vzorkem, je odnímatelný (užitečné pro ruční snímání).

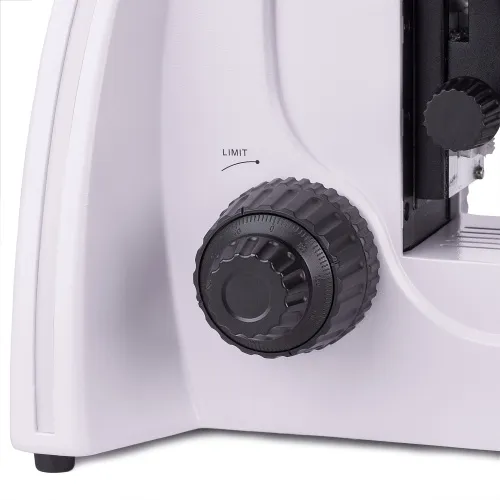

Pro nastavení zaostření se používá knoflík hrubého a jemného ostření. Knoflíky jsou umístěny na obou stranách. Protože jsou umístěny blíže k základně, nemusíte při práci držet ruce ve vzduchu. Ruce si můžete položit volně na stůl. Hrubé ostření má aretační knoflík a nastavení tuhosti. Nastavení zaostření je plynulé a snadné.
Příslušenství
Možnosti mikroskopu MAGUS Bio 250TL lze rozšířit pomocí řady příslušenství, včetně okulárů, objektivů, kalibračních sklíček, digitálních fotoaparátů, zařízení pro tmavé pole, polarizaci a fázový kontrast.
Klíčové vlastnosti mikroskopu:
- Trinokulární hlava, revolverový nosič pro 5 objektivů, achromatická optika s korekcí na nekonečno
- Tubusy okuláru se otáčejí o 360° a umožňují snadné nastavení podle výšky pozorovatele
- Na levém tubusu je kroužek pro nastavení dioptrií, hrubé a jemné ostření
- Hrubé ostření má aretační knoflík a nastavení tuhosti
- Abbeův kondenzor je centrovaný a výškově nastavitelný a polní a aperturní clona umožňují nastavení Köhlerova osvětlení
- Zdroj pro pozorování v procházejícím světle – 3 W LED žárovka s nastavitelným jasem, napájení z 220 V zdroje
- Možnost instalace dalšího příslušenství

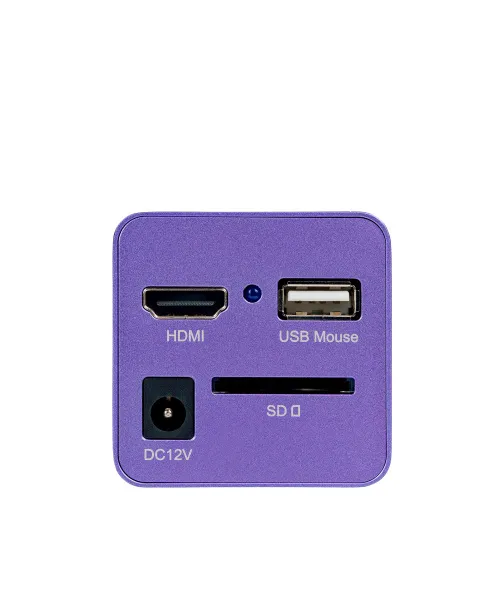

Klíčové vlastnosti fotoaparátu:
- Fotoaparát funguje samostatně bez připojení k počítači nebo instalace jakéhokoli softwar
- Rozhraní HDMI pro vysokou a stabilní rychlost přenosu dat
- Rozlišení fotoaparátu je 1920x1080 pixelů – ideální volba pro zobrazování snímků na monitoru s rozlišením Full HD
- 60 fps (počet snímků za sekundu) pro pozorování pohybujících se vzorků, záznam videa a pohyb vzorku bez trhání obrazu nebo zpožďování
- Barevný snímač CMOS SONY Starvis s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i při slabém osvětlení. Získáte jasnější, čistší a barevně sytější snímky
- Software s funkcemi fotografování, záznamu videa, střihu/úprav obrazu, externího zobrazení, lineárního a úhlového měření

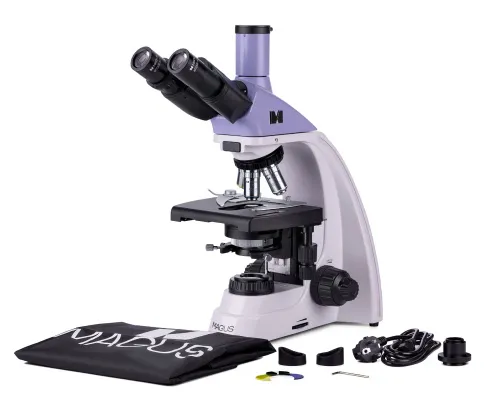

Obsah sady:
- Digitální fotoaparát MAGUS CHD10 (digitalni fotoaparat, kabel HDMI (1,5 m), USB mys, pametova karta SD 32 GB, napajeci adapter 12 V/1 A (Euro), uzivatelska prirucka a zarucni list)
- LCD monitor MAGUS MCD20
- Základna s napájecím vstupem, zdroj pro pozorování v procházejícím světle, zaostřovací mechanismus, pracovní stolek, držák kondenzoru a revolverový nosič objektivů
- Abbeův kondenzor
- Trinokulární hlava
- Rovinný achromatický objektiv s korekcí na nekonečno: 4x/0,10
- Rovinný achromatický objektiv s korekcí na nekonečno: 10x/0,25
- Rovinný achromatický objektiv s korekcí na nekonečno: 40x/0,65 (odpružený)
- Rovinný achromatický objektiv s korekcí na nekonečno: 100x/1,25 olej (odpružený)
- Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
- Očnice (2 ks)
- Filtr (4 ks)
- Adaptér pro fotoaparát s držákem C-mount
- Nádobka s imerzním olejem
- Síťový napájecí kabel
- Protiprachový kryt
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 12,5x/14 mm okulár (2 ks)
- 15x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Rovinný achromatický objektiv s korekcí na nekonečno: 20x/0,40
- Rovinný achromatický objektiv s korekcí na nekonečno: 60x/0,80 (odpružený)
- Zařízení s fázovým kontrastem
- Posuvník fázového kontrastu
- Kondenzor pro pozorování v tmavém poli NA 0,9
- Kondenzor pro pozorování v tmavém poli s olejovou imerzí NA 1,36–1,25
- Posuvník tmavého pole
- Polarizační zařízení
- Kalibrační sklíčko
ID výrobku | 83011 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018072 |
Velikost balení (DxŠxV) | 43x27x63 cm |
Přepravní hmotnost | 12.65 kg |
Technické údaje mikroskopu | |
Typ | biologický, světlo / optické, digitální |
Hlava | trinokulární |
Hubice | Gemelova hlava (Seidentopf, otočná o 360°) |
Úhel sklonu hlavy | 30° |
Zvětšení, x | 40–1000 základní konfigurace (*volitelně: 40–1200/1250/1500/1600/2000/2500) |
Průměr tubusu okuláru v mm | 30 |
Okuláry | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektivy | rovinné achromatické s korekcí na nekonečno: 4x/0,10; 10x/0,25; 40xs/0,65; 100xs/1,25 (olejová imerze); parfokální vzdálenost: 45 mm (*volitelně: 20x/0,40; 60хs/0,80) |
Revolverový nosič | pro 5 objektivů |
Pracovní vzdálenost, mm | 21 (4x); 5 (10x); 0,66 (40xs); 0,36 (100xs); 8,8 (20x); 0,465 (60xs) |
Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
Stolek, mm | 180x150 |
Zdvih stolku pomocí zaostřovacího mechanismu, mm | 75/50 |
Pracovní stolek, mm | dvouosý mechanický stolek, bez polohovacího stojanu |
Dioptrická korekce okuláru, dioptrií | ±5 (na levém tubusu) |
Kondenzor | numerická apertura Abbeho kondenzoru 1,25, středově nastavitelný, výškově nastavitelný, nastavitelná aperturní clona, slot pro posuvník tmavého pole a posuvník fázového kontrastu, rybinový držák |
Clona | nastavitelná aperturní clona, nastavitelný kondenzor s irisovou clonou |
Zaostření | koaxiální, hrubé ostření (21 mm, 39,8 mm/kruh, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné ostření (0,002 mm) |
S osvětlením | LED |
Regulace jasu | ✓ |
Napájení | 220±22 V, 50 Hz, AC síť |
Typ světelného zdroje | 3 W LED |
Světelné filtry | ano |
Teplotní rozsah fotoaparátu, °C | 5...+35 |
Možnost připojení dalších zařízení | zařízení fázového kontrastu (kondenzor a objektivy), kondenzor tmavého pole (pro suché objektivy nebo olejovou imerzi), polarizační zařízení (polarizátor a analyzátor) |
Typ uživatele | zkušení uživatelé, profesionálové |
Úroveň obtížnosti montáže a instalace | komplikované |
Možnosti použití | laboratorní/lékařská |
Umístění světelného zdroje | spodní |
Metody pozorování | světlé pole |
Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
Hmotnost, kg | 8 |
Rozměry, mm | 200x436x400 |
Digitální fotoaparát | |
Snímač | SONY Starvis CMOS |
Barevný/černobílý | barevný |
Megapixely | 2 |
Maximální rozlišení, px | 1920x1080 |
Velikost snímače | 1/2,8" (5,57x3,13mm) |
Rozměr pixelu, mkm | 2.9x2.9 |
Konektory rozhraní | HDMI 1,4 |
Paměťová karta | SD až 32 GB |
Možnost připojení dalších zařízení | myš (USB) |
Citlivost na světlo | 1300 mV při 1/30 s |
Expoziční čas | 0,04 ms – 1000 ms |
Záznam videa | ✓ |
Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 60 při rozlišení 1920x1080 (HDMI) |
Místo montáže | trinokulární tubus, okulárový tubus namísto okuláru |
Obrazový formát | *.jpg |
Formát videozáznamů | *.h.264, *.mp4 |
Spektrální rozsah, nm | 380–650 (vestavěný IR filtr) |
Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
Software | HDMI: integrovaný |
Systémové požadavky | nevyžaduje připojení k počítači |
Typ montáže | C-mount |
Tělo | pevné hliníkové |
Napájení fotoaparátu | síťový adaptér 12 V, 1 A |
Specifikace napájecího AC adaptéru | vstup: napětí AC 100–240 V, 50/60 Hz, výstup: napětí DC 12 V/1 A |
Rozsah provozních teplot fotoaparátu, °C | -10...+50 |
Rozsah provozní vlhkosti, % | 30 — 80 |
Monitor | |
Typ matrice | IPS |
Úhlopříčka displeje, palce | 13.3 |
Rozlišení displeje, px | 1920x1080 (Full HD) |
Poměr stran | 16:9 |
Jas, cd/m² | 400 |
Počet zobrazovaných barev | 16,7 m |
Kontrast | 1000:1 |
Horizontální/vertikální pozorovací úhel, ° | 178/178 |
Velikost viditelné plochy obrazovky (ŠxV), mm | 295x165 |
Rozteč pixelů (ŠxV), mm | 0,154x0,154 |
Frekvence optického zdroje, Hz | 60 |
Typ matrice podsvícení | LED |
Životnost podsvícení LED, h | 50000 |
Rozhraní | HDMI |
Teplotní rozsah fotoaparátu, °C | -15...+55 |
Rozsah provozní vlhkosti, % | 10 — 90 |
Napájení | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
Spotřeba elektrické energie, W | 12 (max.) |
