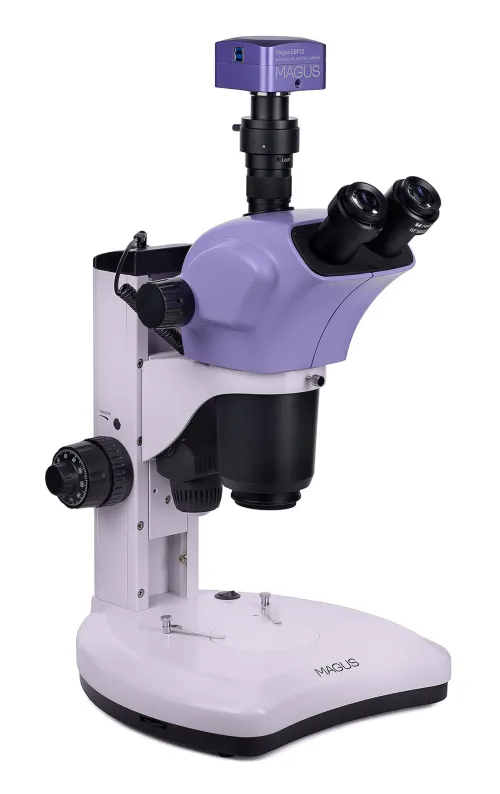

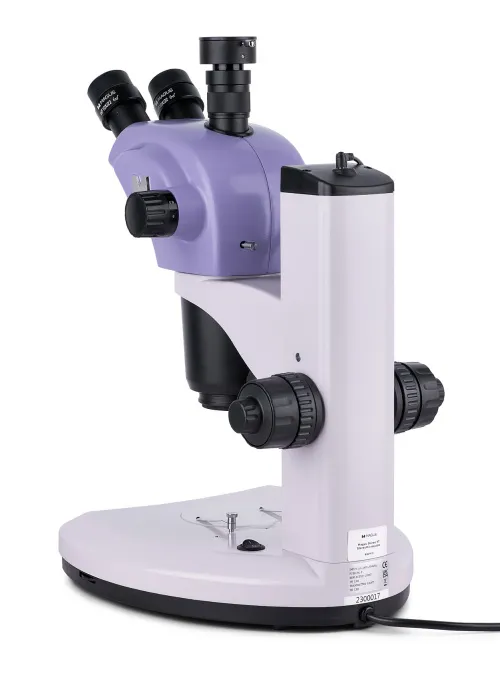

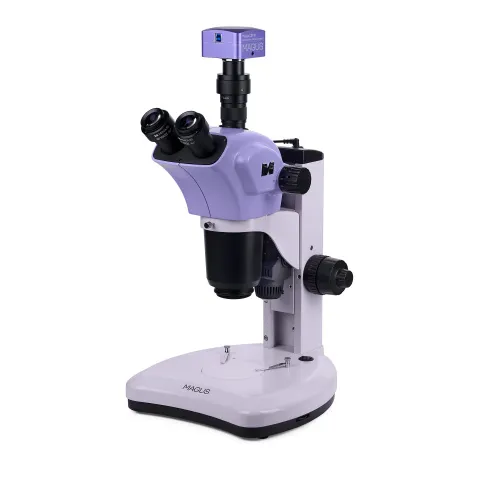

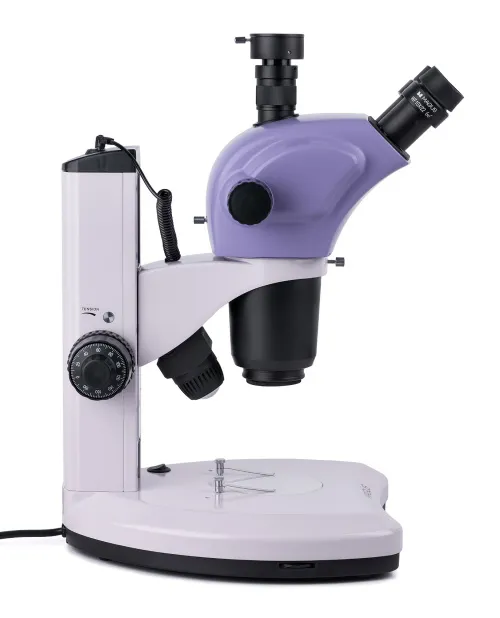

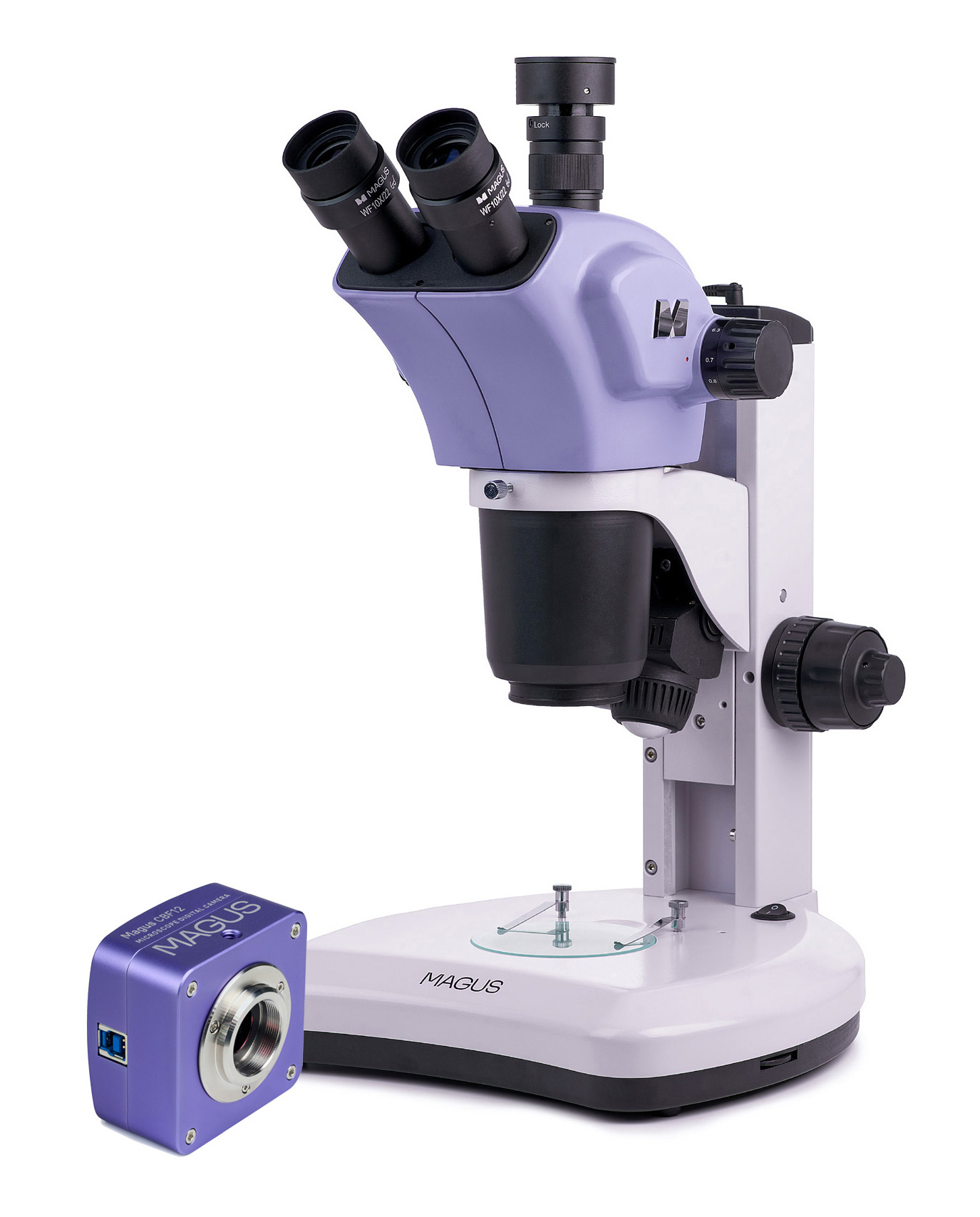

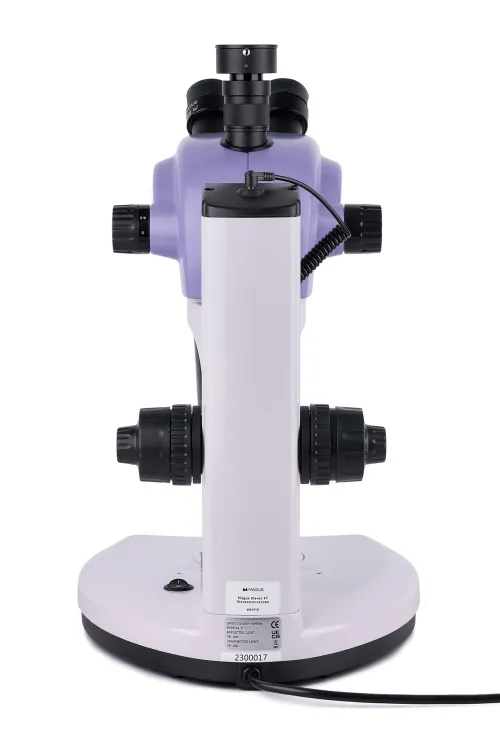

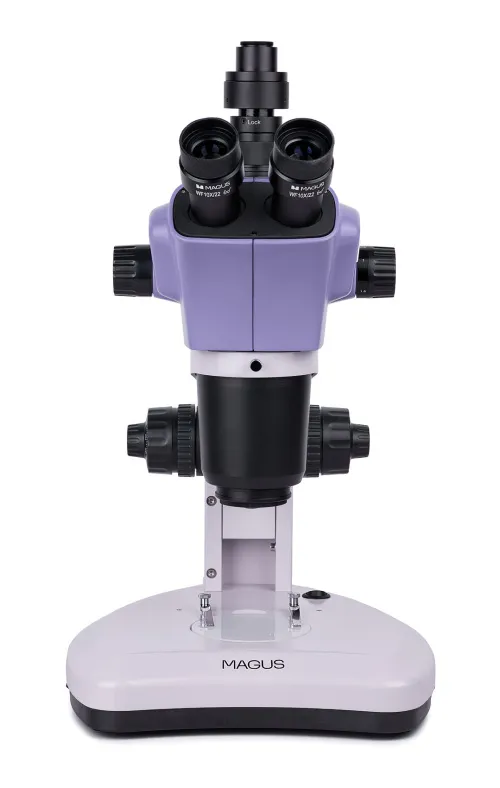

Digitální stereomikroskop MAGUS Stereo D9T
S fotoaparátem. Zvětšení: 7–63x. Greenoughova optická konstrukce. Trinokulární hlava, 5 W LED osvětlovací soustava pro pozorování v procházejícím světle, 3 W LED osvětlovací soustava pro pozorování v šikmo dopadajícím odraženém světle
ID výrobku | 83044 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018577 |
Velikost balení (DxŠxV) | 44x42x67 cm |
Přepravní hmotnost | 12.1 kg |
Stereoskopický mikroskop MAGUS Stereo 9T vytváří neinvertovaný trojrozměrný obraz a má velkou pracovní vzdálenost. Můžete zkoumat vzorky, ale také s nimi provádět experimenty. Optické schéma Greenough vytváří snímky, které jsou ostré a trojrozměrné, což je nezbytné pro vysoce přesná pozorování. Mikroskop je vybaven objektivem se zoomem a dvěma osvětlovacími soustavami (procházející a odražené světlo) a lze jej volitelně vylepšit dalším příslušenstvím. Vynikající volba pro restaurování, pájení, modelování, opravy strojů a kontrolu kvality.
Digitální fotoaparát
Digitální fotoaparát MAGUS CBF10 je navržen pro spolupráci s mikroskopem: fotografování, nahrávání videa a zobrazování snímků na externí obrazovce. Svými vlastnostmi se nejlépe hodí pro práci ve světlém poli na mikroskopech s extrémně rovným vlastním zorným polem s objektivy s 4x a 10x zvětšením a stereomikroskopech.

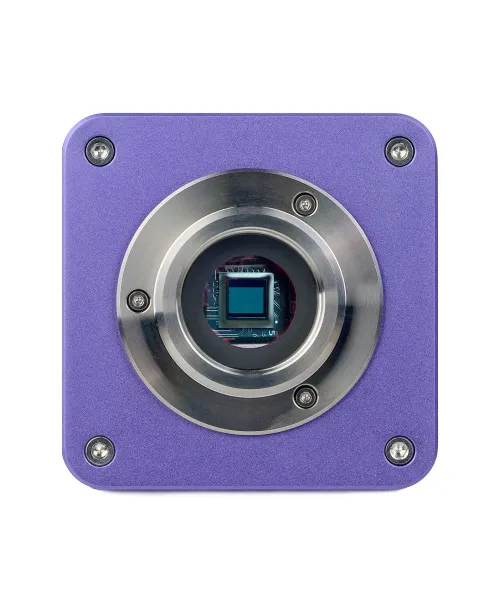

Fotoaparát MAGUS CBF10 je vybaven snímačem CMOS Aptina s citlivostí na světlo 0,62 mV/lux/s. Maximální zorné pole bez zkreslení získáte pomocí adaptéru se zvětšením 0,4x až 0,6x.
18 Mpx snímač vám umožní dosáhnout realistického a vysoce detailního obrazu s rozlišením 4912x3684px. V tomto režimu je video pořizováno rychlostí 13,1 fps (snímků za sekundu). Snížením rozlišení můžete zvýšit snímkovou frekvenci, a tím zlepšit plynulost videa. Dostupné možnosti: 2456x1842 px (34,3 fps) a 1228x922 px (54,4 fps). V jakémkoliv z vybraných režimů lze pohodlně nastavit zaostření mikroskopu. Režimy se zvýšenou snímkovou frekvencí jsou vhodné pro studium pohybujících se objektů a rychle probíhajících procesů, jakož i pro prezentace a ukázky.
Optika

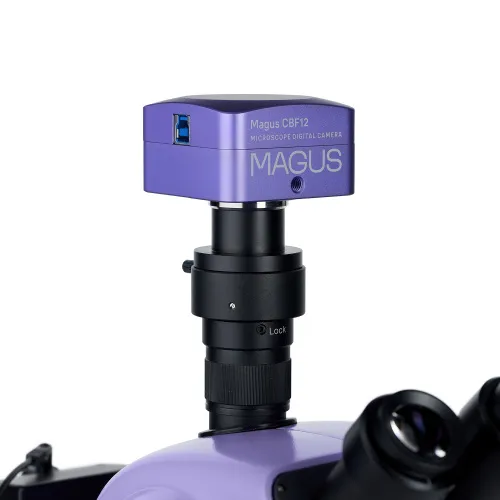

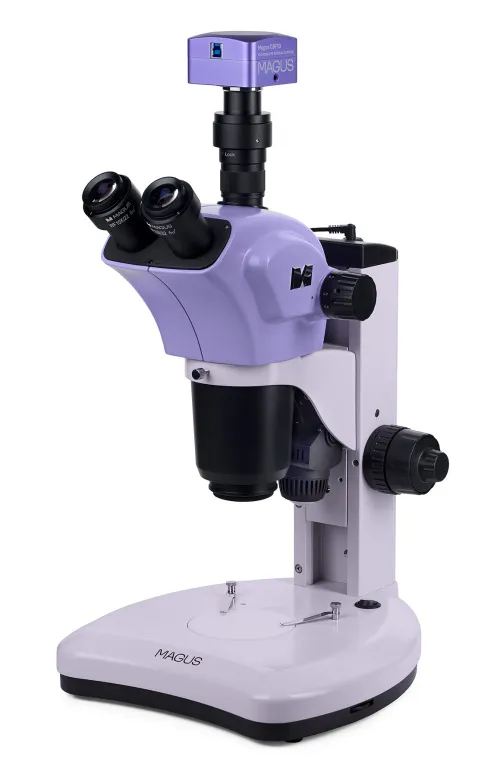

Mikroskop má trinokulární hlavu s trinokulárním tubusem pro montáž fotoaparátu. Adaptér typu C-mount je součástí dodávky, ale digitální fotoaparát je nutné zakoupit samostatně. Trinokulární hlava se otáčí o 360°. Objektiv se zoomem v kombinaci s 10x okulárem umožňuje zvětšení od 7x do 63x. Díky objektivu se zoomem se zvětšení mění bez snížení zaostření. Pokud používáte pomocné objektivy (nejsou součástí dodávky), můžete změnit rozsah zvětšení, pracovní vzdálenost a zorné pole mikroskopu. S volitelným příslušenstvím lze zvětšení mikroskopu zvýšit až na 315x.
Osvětlení

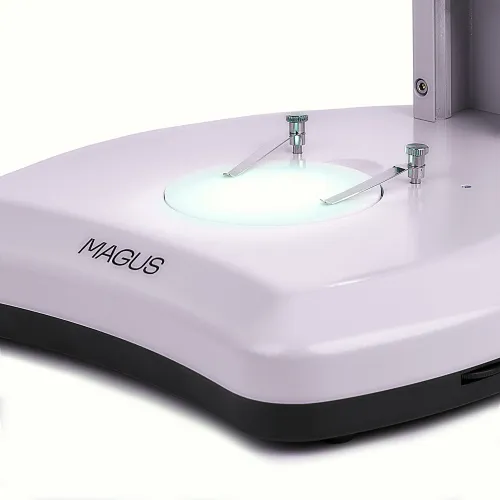

Pracovní oblast je osvětlena pomocí dvou osvětlovacích soustav LED: osvětlovací soustava 5 W pro pozorování v procházejícím světle a (šikmá) osvětlovací soustava 3 W pro pozorování v odraženém světle. Obě osvětlovací soustavy jsou napájeny střídavým proudem, jsou jasné, nemění teplotu barev při nastavování jasu a mají životnost 50 000 hodin.
Pracovní stolek a zaostřovací mechanismus

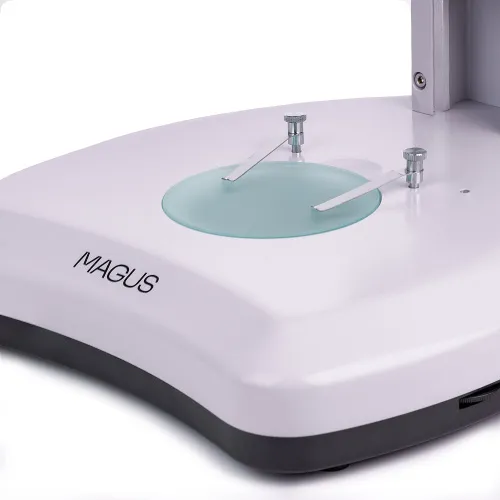

Jedna z přiložených desek je instalována na pracovní stolek: oboustranná černobílá, bílá nebo průhledná. První deska slouží k pozorování neprůhledných objektů a činí obraz vysoce kontrastním. Tmavě zbarvené vzorky se zkoumají na bílé straně, zatímco světlé vzorky na černé straně. Bílé a průhledné desky se používají při pozorování průsvitných a průhledných vzorků a když chcete dosáhnout maximálního jasu a rovnoměrného osvětlení pracovní oblasti.
Mikroskop je vybaven mechanismem pro hrubé a jemné ostření. Jemné ostření se používá při zvětšení nad 40x. Hrubé ostření má nastavení tuhosti.
Příslušenství
Chcete-li rozšířit možnosti mikroskopu, použijte další příslušenství, jako jsou okuláry, pomocné čočky, kalibrační sklíčka a digitální fotoaparáty. Dále je také možné nainstalovat zařízení pro pozorování v polarizovaném světle.
Klíčové vlastnosti mikroskopu:
- Objektiv se zoomem s faktorem zvětšení 9:1
- otáčení trinokulární hlavy o 360°, trinokulární tubus pro snímání fotografií a videí
- Optické schéma Greenough, třírozměrný obraz s velkou hloubkou pole
- Osvětlovací soustava pro pozorování v procházejícím a (šikmo) odraženém světle, dvě trvanlivé osvětlovací soustavy LED
- Volitelné příslušenství pro zlepšení výkonu mikroskopu
Klíčové vlastnosti fotoaparátu:
- Snímač CMOS Aptina s vysokou citlivostí na světlo
- Rozlišení snímače 18 Mpx: vysoce detailní snímky na objektivech s malým zvětšením
- Snímková frekvence dostatečná pro nastavení zaostření: 13,1 snímků za sekundu s rozlišením 4912x3684 px
- Ukázky ve školních třídách a pozorování pohybujících se objektů jsou jednoduché díky zvýšení snímkové frekvence při současném snížení rozlišení; pohyb vzorku je viditelný bez trhání
- Rozhraní USB 3.0 poskytuje 10krát vyšší rychlost přenosu dat než rozhraní USB 2.0
- Software pro vytváření fotografií a videí a jejich zobrazování a úpravy v reálném čase
- Lineární a úhlové měření

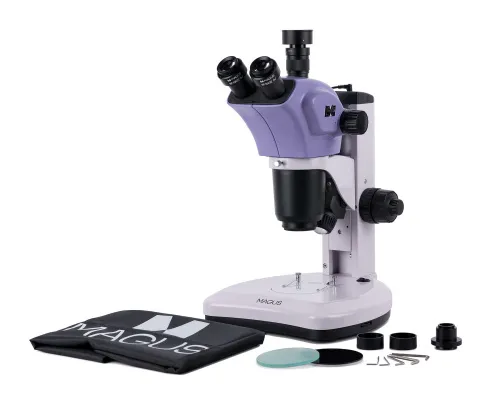

Obsah sady:
- Digitální fotoaparát MAGUS CBF10 (digitální fotoaparát, USB kabel, instalační CD s ovladači a softwarem, uživatelská příručka a záruční list)
- Základna s integrovaným zdrojem procházejícího světla a napájecí jednotkou
- Stojan se zaostřovacím mechanismem
- Trinokulární hlava
- Okulár 10x/22 mm (2 ks)
- Černobílá deska pracovního stolku
- Bílá deska
- Průhledná deska
- Osvětlovací soustava pro pozorování v šikmo dopadajícím odraženém světle
- Adaptér typu C-mount
- Síťový napájecí kabel
- Protiprachová krytka
- Uživatelská příručka a záruční list
K dispozici na přání:
- 15x/15 mm okulár (2 ks)
- 16x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Pomocný objektiv 0,5x
- Pomocný objektiv 2x
- Osvětlovací soustava pro pozorování v kruhovém odraženém světle
- Polarizační zařízení
- Kalibrační sklíčko
ID výrobku | 83044 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018577 |
Velikost balení (DxŠxV) | 44x42x67 cm |
Přepravní hmotnost | 12.1 kg |
Technické údaje mikroskopu | |
Typ | digitální, stereo/instrumentální |
Hlava | trinokulární |
Hubice | otáčecí hlava 360° |
Úhel sklonu hlavy | 45° |
Zvětšení, x | 7–63 základní konfigurace (*volitelné: 3,5–315), faktor zvětšení: 9:1 |
Průměr tubusu okuláru v mm | 30 |
Okuláry | 10x/22 mm; dlouhý oční reliéf (*volitelné: 15x/15 mm, 16x/15 mm, 20x/12 mm, 25x/9 mm) |
Objektivy | 0,7–6,3x (*volitelné: s pomocným objektivem 0,5x: 0,35–3,15x; s pomocným objektivem 2x: 1,4–12,6x) |
Pracovní vzdálenost, mm | 110 (s pomocným objektivem 0,5x: 188; s pomocným objektivem 2x: 40,4) |
Mezipupilární vzdálenost (IPD), mm | 53 — 75 |
Zorné pole, mm | 31,43–3,49 (s pomocným objektivem 0,5x: 62,85–6,98; s pomocným objektivem 2x: 15,71–1,745), s okulárem 10x |
Stolek, mm | Ø90 |
Pracovní stolek, mm | bílá deska, černá/bílá deska, průhledná deska |
Dioptrická korekce okuláru, dioptrií | ±5D na každém okuláru |
Zaostření | koaxiální, hrubé ostření (83 mm s nastavením tuhosti hrubého zaostření) a jemné ostření (0,002 mm) |
S osvětlením | LED |
Regulace jasu | ✓ |
Napájení | 220 V/50 Hz, AC síť |
Typ světelného zdroje | odražené světlo: šikmá osvětlovací soustava – 3 W LED; procházející světlo: 5 W LED dioda |
Možnost připojení dalších zařízení | polarizační zařízení |
Typ uživatele | zkušení uživatelé, profesionálové |
Úroveň obtížnosti montáže a instalace | komplikované |
Optické schéma | Greenough |
Možnosti použití | pro aplikovaný výzkum |
Umístění světelného zdroje | duální |
Metody pozorování | světlé pole |
Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
Hmotnost, kg | 8 |
Rozměry, mm | 280x463x335 |
Digitální fotoaparát | |
Snímač | Aptina CMOS |
Barevný/černobílý | barevný |
Megapixely | 18 |
Maximální rozlišení, px | 4912x3684 |
Velikost snímače | 1/2,3" (6,14x4,61 mm) |
Rozměr pixelu, mkm | 1.25x1.25 |
Citlivost na světlo | 0,62 mV/lux/s |
Poměr signálu k šumu | 36,3 dB |
Expoziční čas | 0,1 ms – 2 s |
Záznam videa | ✓ |
Videozáznam | ano |
Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 54,4 při rozlišení 1228x922, 34,3 při rozlišení 2456x1842, 13,1 při rozlišení 4912x3684 |
Aktivní rozsah, dB | 65.8 |
Místo montáže | trinokulární tubus, okulárový tubus namísto okuláru |
Obrazový formát | *.jpg, *.bmp, *.png, *.tif |
Formát videozáznamů | výstup: *.wmv, *.avi, *.h264 (Windows 8 a pozdější), *h265 (Windows 10 a pozdější) |
Spektrální rozsah, nm | 380–650 (vestavěný IR filtr) |
Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
Vyvážení bílé | manuální, automatický |
Kontrola expozice | manuální, automatický |
Funkce softwaru | rozměr obrazu, jas, doba expozice |
Software | MAGUS View |
Výstup | USB 3.0, 5 Gb/s |
Systémové požadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 2 GB RAM, port USB 3.0, CD-ROM, 17" nebo větší displej |
Typ montáže | C-mount |
Tělo | pevné hliníkové |
Napájení fotoaparátu | DC, 5 V, z portu USB počítače; 12 V, 3 A adaptér pro Peltierův článek |
Rozsah provozních teplot fotoaparátu, °C | -10...+50 |
Rozsah provozní vlhkosti, % | 30 — 80 |
