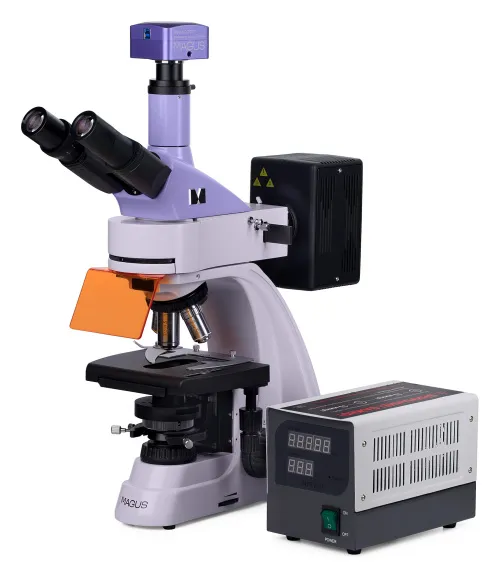

Fluorescenční digitální mikroskop MAGUS Lum D400
S fotoaparátem. Zvětšení: 40–1000x.Trinokulární hlava, rovinné achromatické a rovinné fluoritové objektivy, zdroj odraženého světla – 100 W rtuťová výbojka, zdroj procházejícího světla – 30 W halogenová žárovka, Köhlerovo osvětlení v odraženém a procházejícím světle
ID výrobku | 83016 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018157 |
Velikost balení (DxŠxV) | 45x30x96 cm |
Přepravní hmotnost | 17.1 kg |

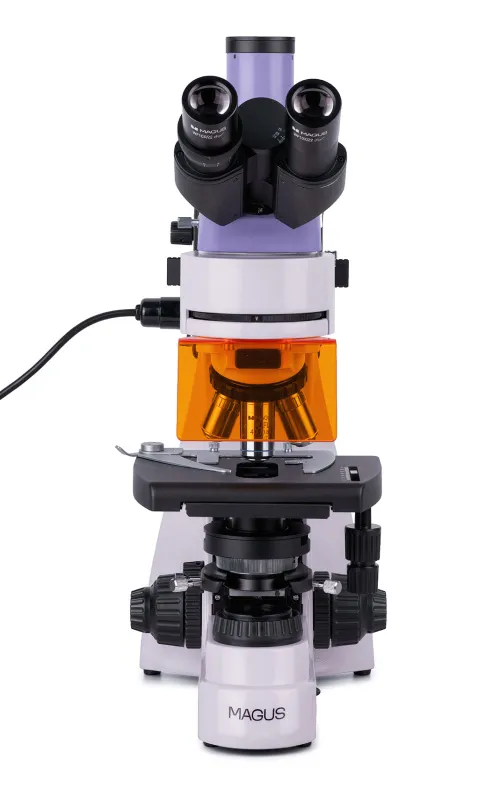

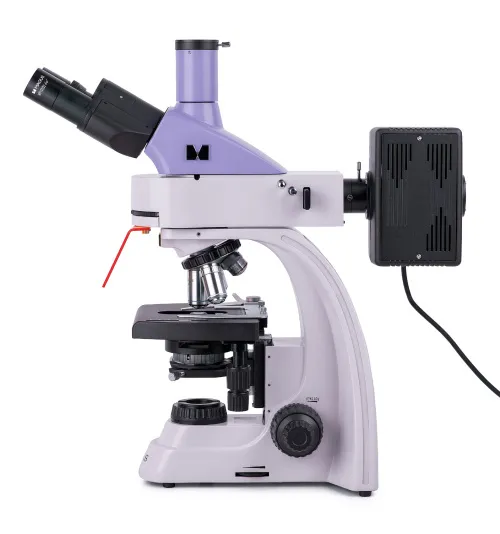

Fluorescenční mikroskop MAGUS Lum 400 je navržen pro diagnostiku a výzkum pomocí mikroskopických metod fluorescence (odražené světlo) a světlé pole (procházející světlo). Techniky tmavé pole, fázový kontrast a polarizace lze používat s volitelným příslušenstvím. Oblasti použití fluorescenčního mikroskopu: analýza DNA, studium patogenů, sanitární a epidemiologický dohled, forenzní vyšetřování atd.

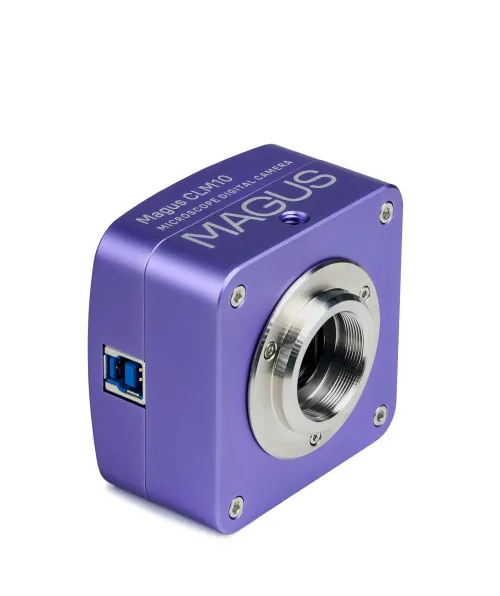

Digitální fotoaparát

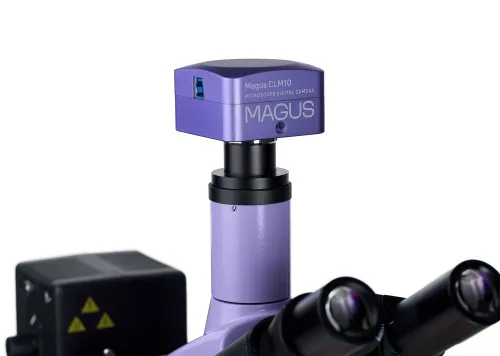

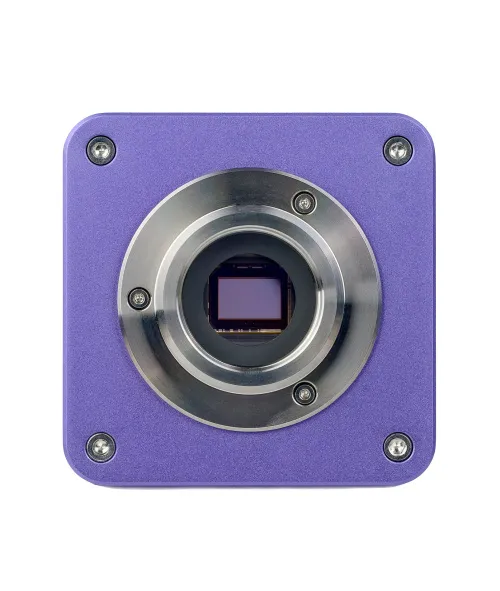

Digitální fotoaparát MAGUS CLM10 je určen pro použití v technikách fluorescenční mikroskopie a mikroskopie v temném poli.
Fotoaparát je vybaven 2,3 Mpx snímačem a vytváří realistické snímky v rozlišení 1920х1200 px. Doporučuje se pro objektivy 40x, 60x a 100x. Fotoaparát při pozorování s objektivy se středním zvětšením zobrazí jemnější detaily.
Video se nahrává rychlostí 120 snímků za sekundu při maximálním rozlišení. Videa jsou plynulá, s měkkými a jemnými přechody mezi snímky. Pohyb objektu se zobrazuje v reálném čase bez zpoždění. Fotoaparát usnadňuje práci s objekty, které se pohybují, a je vhodný pro ukázky ve školních třídách.
Fotoaparát je vybaven rozhraním USB 3.0. Rychlost přenosu dat je 10krát vyšší než u fotoaparátů s rozhraním USB 2.0. Vysokorychlostní fotoaparát se doporučuje pro profesionální laboratoře, výzkum nebo výuku na univerzitách.
Optika

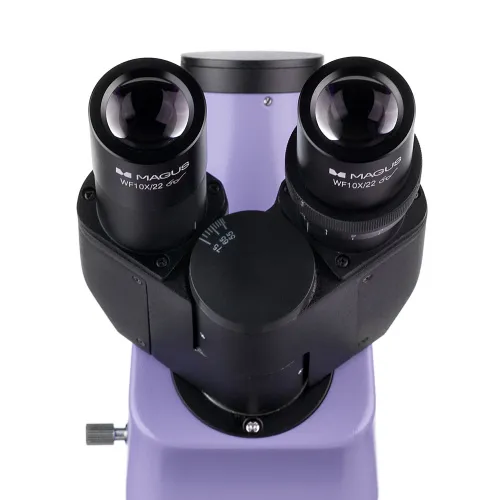

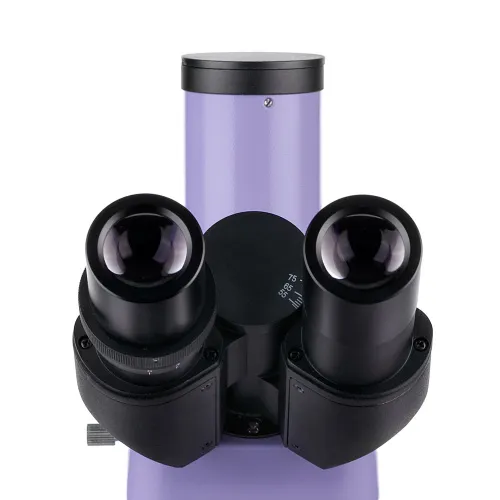

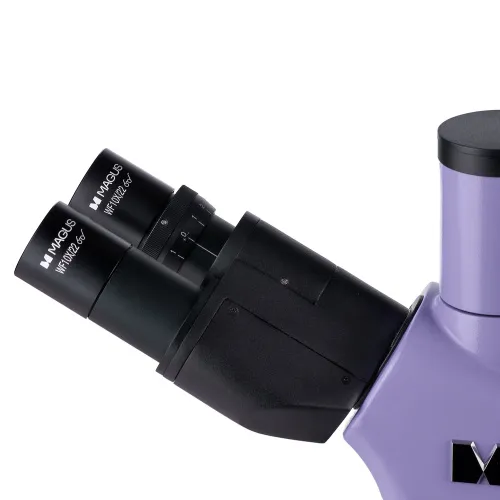

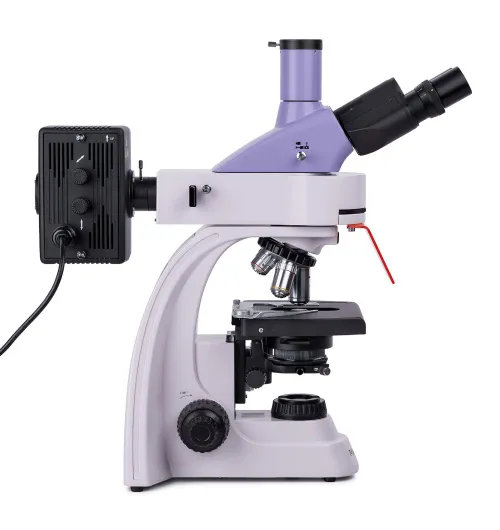

Toto je trinokulární mikroskop: Binokulární hlava je nakloněná o 30° a digitální fotoaparát (není součástí dodávky) je nainstalován do trinokulárního tubusu. Protože okulárovými tubusy lze otáčet o 360°, je snadné je nastavit, aby odpovídaly výšce uživatele.

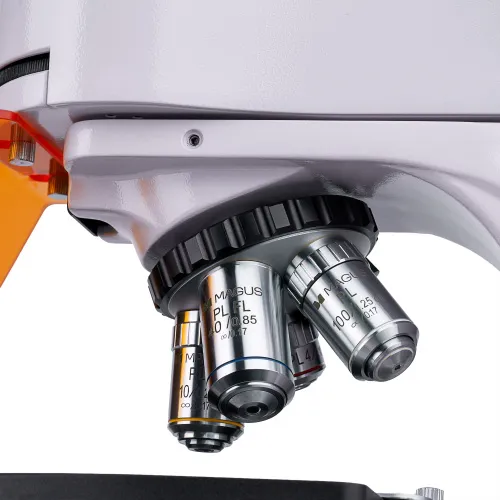

Do revolverového nosiče objektivů lze nainstalovat pět objektivů. Součástí dodávky jsou čtyři rovinné achromatické objektivy s korekcí na nekonečno. Jeden z nich, fluorescenční objektiv se zvětšením 40x, je určen pro fluorescenční pozorování. Objektivy 4x, 10x a 100x se používají pro techniku mikroskopie světlého pole. Do volného otvoru revolverového nosiče objektivů lze namontovat další objektiv, čímž se dosáhne dalšího zvětšení v rozsahu zvětšení mikroskopu.
Revolverový nosič s objektivy je orientován směrem dovnitř – uživatel vidí objektivy vložené do optické dráhy.
Osvětlení

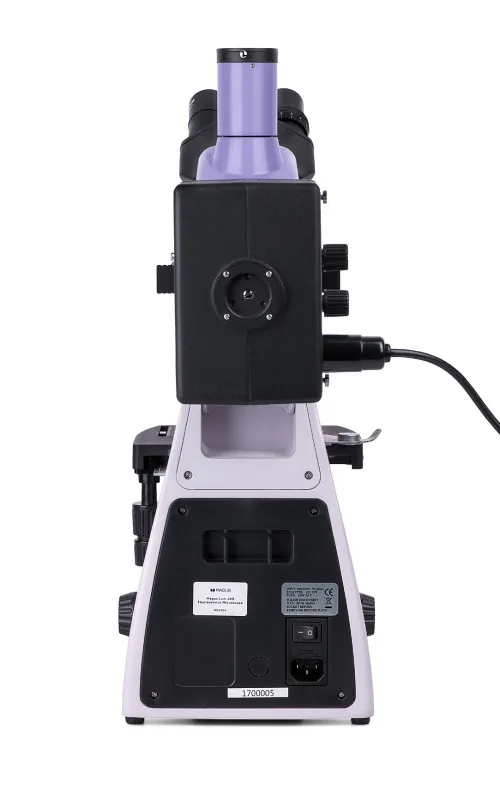

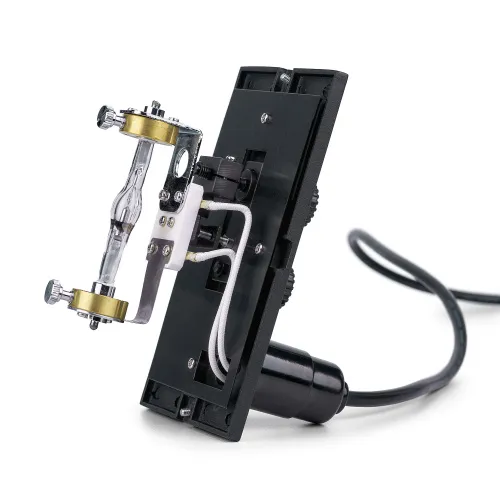

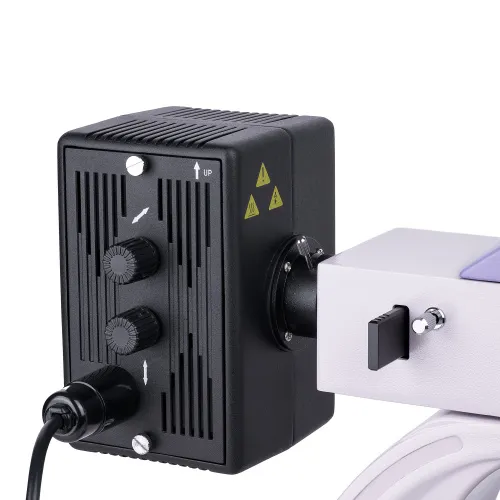

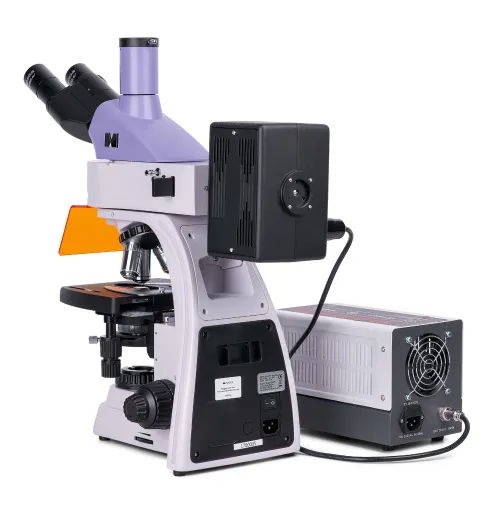

Zdrojem odraženého světla je rtuťová výbojka 100 W. Je umístěna uvnitř svítilny, která zajišťuje účinný odvod tepla: výbojka se nepřehřeje ani během dlouhé doby provozu. Výbojka může být vystředěna ve třech osách, aby bylo zajištěno optimální osvětlení pracovní oblasti. Pokud bude žárovku zapotřebí vyměnit, je její vyjmutí a instalace poměrně snadná. Rtuťová výbojka je vhodná pro fluorescenční barviva, protože má diskrétní maxima. Osvětlovací soustava pro pozorování v odraženém světle obsahuje čtyři excitační filtry: ultrafialový (UV), fialový (V), modrý (B) a zelený (G).

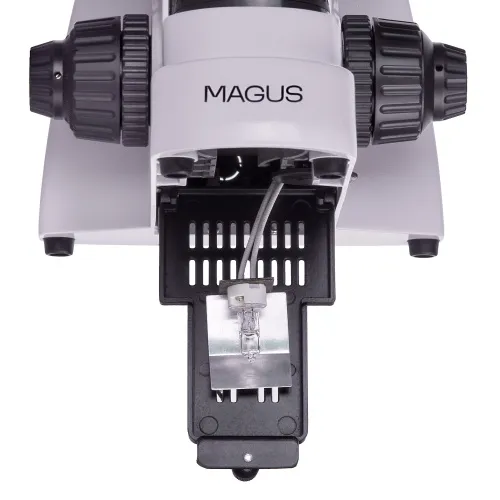

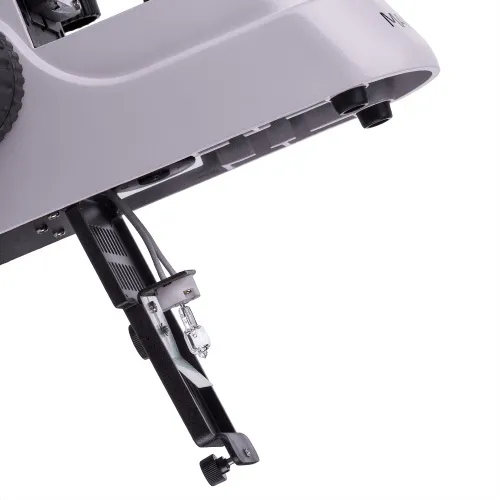

Zdroj procházejícího světla: 30 W halogenová žárovka. Je dostatečně jasná na to, aby mohla pracovat se všemi objektivy s jakýmkoli zvětšením. Díky teplotě barvy osvětlovací soustavy nebudou oči namáhány ani při dlouhém pozorování. Systém osvětlení také zahrnuje kondenzor. Má štěrbinu pro posuvník (fázový kontrast nebo tmavé pole).
Metodu Köhlerova osvětlení lze nastavit v procházejícím a odraženém světle. Při takto nastavené osvětlovací soustavě nedochází k ztmavení na okrajích, vzorek je dobře viditelný a obrazové artefakty jsou odstraněny.

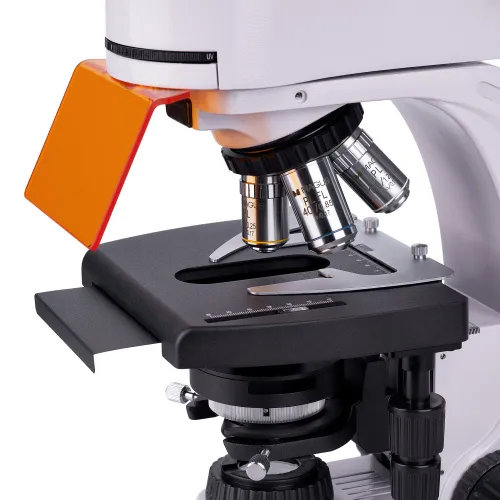

Pracovní stolek a zaostřovací mechanismus
Mikroskop je vybaven ergonomicky navrženým pracovním stolkem bez polohovacího stojanu. Při pozorování v odraženém světle je na pracovní stolek umístěna černá destička, která odstraňuje rozptýlené světlo. Držák vzorků je odnímatelný a v případě potřeby jej lze vyjmout povolením dvou šroubů. Ostřící knoflíky jsou koaxiální a nacházejí se na každé straně mikroskopu. Hrubé zaostření má aretační knoflík a knoflík nastavení tuhosti a jemné zaostření se používá pro nastavení ostření.
Příslušenství
Mikroskop MAGUS Lum 400 lze vybavit dalším příslušenstvím: digitální fotoaparát, zařízení s fázovým kontrastem, polarizační zařízení, kondenzor tmavého pole, okuláry a objektivy, posuvníky pro tmavé pole a fázový kontrast. Pro měření objektů lze konfiguraci doplnit o kalibrační sklíčko.
Klíčové vlastnosti mikroskopu:
- Mikroskopické techniky: fluorescence v odraženém světle, světlé pole v procházejícím světle
- Další výzkumné metody s volitelným příslušenstvím: fázový kontrast, jednoduchá polarizace, tmavé pole
- Trinokulární hlava s trinokulárním tubusem pro upevnění digitálního fotoaparátu; okulárové tubusy otočné o 360°
- Rovinné achromatické objektivy s korekcí na nekonečno včetně fluorescenčního
- Zdroj odraženého světla: Rtuťová výbojka 100 W, zdroj procházejícího světla: halogenová žárovka 30 W
- Metoda Köhlerova osvětlení v procházejícím a odraženém světle
- Fluorescenční filtry: ultrafialový (UV), fialový (V), modrý (B), zelený (G)
- Ergonomický pracovní stolek s vyjímatelným držákem vzorků, bez polohovacího stojanu
Klíčové vlastnosti fotoaparátu:
- Pro fluorescenční mikroskopii a mikroskopii v temném poli s objektivy 40x, 60x a 100x
- Rozlišení 2,3 Mpx pro získání detailních snímků při velkém zvětšení; nízká úroveň šumu, nízký rozptyl energie
- 120 snímků za sekundu pro pozorování pohybujících se objektů, záznam videa a pohyb vzorku bez trhání a zpoždění
- Globální závěrka pro rychlé čtení signálu ze snímače, zvýšení jasu obrazu a absenci falešných optických efektů při pozorování pohybujících se objektů
- Černobílý CMOS snímač SONY Exmor s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i při slabém osvětlení. Získáte jasnější, čistší a barevně sytější snímky.
- Rozhraní USB 3.0 pro rychlý a plynulý přenos dat
- Software s funkcemi fotografování, záznamu videa, střihu/úprav obrazu, externího zobrazení, lineárního a úhlového měření

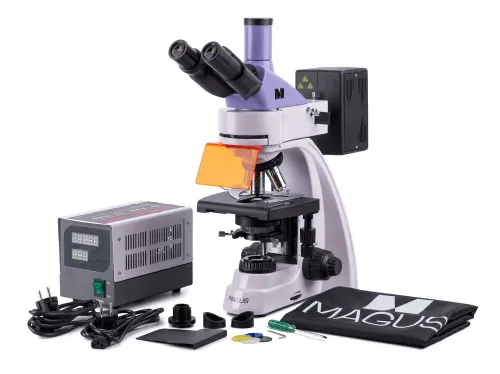

Obsah sady:
- Digitální fotoaparát MAGUS CLM10 (digitální fotoaparát, USB kabel, instalační CD s ovladači a softwarem, uživatelská příručka a záruční list)
- Stojan se zdrojem procházejícího světla, zaostřovacím mechanismem, pracovním stolkem, držákem kondenzoru a revolverovým nosičem objektivů
- Abbeův kondenzor
- Osvětlovací soustava pro pozorování v odraženém světle
- Rtuťová výbojka
- Trinokulární hlava
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 4x/0,10 WD 19,8 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 10x/0,25 WD 5,0 mm
- Rovinný achromatický objektiv s korekcí na nekonečno, fluorescenční: PL FL 40x/0,85 (odpružená) WD 0,42 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 100x/1,25 (odpružený, olejový) WD 0,36 mm
- Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
- Očnice okuláru (2 ks)
- UV filtr
- Posuvník filtru
- Černá ochranná deska k instalaci pod pracovní stolek
- Adaptér pro fotoaparát s držákem C-mount
- Barevný filtr (4 ks)
- Nádobka s imerzním olejem
- Napájecí zdroj rtuťové výbojky
- Síťový napájecí kabel (2 ks)
- Napájecí kabel rtuťové lampy
- Protiprachová krytka
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 12,5x/14 mm okulár (2 ks)
- 15x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Rovinný achromatický objektiv s korekcí na nekonečno, fluorescenční: PL FL 10x/0,35 WD 2,37 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 20х/0,40 WD 8,8 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 60x/0,80 ∞/0,17 WD 0,46 mm
- Zařízení s fázovým kontrastem
- Kondenzor pro pozorování v tmavém poli NA 0,9
- Kondenzor pro pozorování v tmavém poli s olejovou imerzí NA 1,36–1,25
- Posuvník tmavého pole
- Polarizační zařízení
- Kalibrační sklíčko
- LCD monitor
ID výrobku | 83016 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018157 |
Velikost balení (DxŠxV) | 45x30x96 cm |
Přepravní hmotnost | 17.1 kg |
Technické údaje mikroskopu | |
Typ | biologický, světlo / optické, digitální |
Hlava | trinokulární |
Hubice | Gemelova hlava (Seidentopf, otočná o 360°) |
Úhel sklonu hlavy | 30° |
Zvětšení, x | 40–1000 základní konfigurace (*volitelně: 40–1250/1500/2000/2500) |
Průměr tubusu okuláru v mm | 30 |
Okuláry | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektivy | rovinný achromatický objektiv s korekcí na nekonečno a fluorescenční objektiv: PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x/1,25 (olejový); parfokální vzdálenost 45 mm (*volitelně: PL FL 10x/0,35, PL 20х/0,40, PL 60x/0,80 ∞/0,17) |
Revolverový nosič | pro 5 objektivů |
Pracovní vzdálenost, mm | 19,8 (4x); 5,0 (10x); 0,42 (FL 40x); 0,36 (100x); 2,37 (FL 10х); ); 8,8 (20х); 0,46 (60х) |
Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
Stolek, mm | 180x150 |
Zdvih stolku pomocí zaostřovacího mechanismu, mm | 75/50 |
Pracovní stolek, mm | dvouosý mechanický stolek, bez polohovacího stojanu |

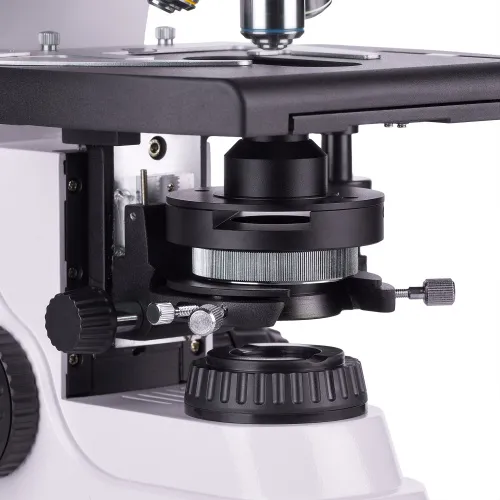

Kondenzor | numerická apertura Abbeho kondenzoru 1,25, středově nastavitelný, výškově nastavitelný, nastavitelná aperturní clona, slot pro posuvník tmavého pole a posuvník fázového kontrastu, rybinový držák |
Clona | nastavitelná aperturní clona, nastavitelný kondenzor s irisovou clonou |

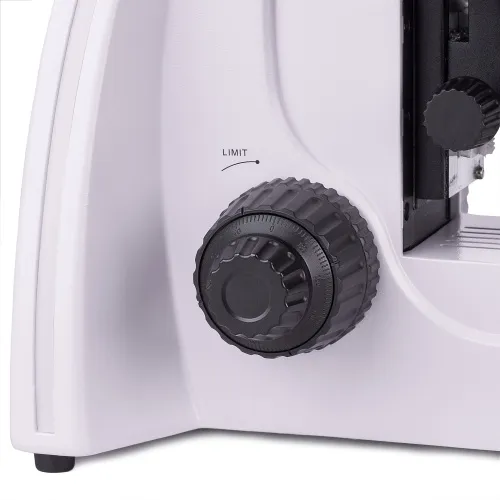

Zaostření | koaxiální, hrubé ostření (21 mm, 39,8 mm/kruh, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné ostření (0,002 mm) |
S osvětlením | halogenové, zářivkové |
Regulace jasu | ✓ |
Napájení | AC síť, 85–265 V, 50/60 Hz |
Typ světelného zdroje | odražené světlo: rtuťová výbojka 100 W; procházející světlo: 12 V, 30 W halogenová žárovka |
Světelné filtry | ano |
Teplotní rozsah fotoaparátu, °C | 5...+35 |
Možnost připojení dalších zařízení | zařízení fázového kontrastu (kondenzor a objektivy), kondenzor tmavého pole (pro suché objektivy nebo olejovou imerzi), polarizační zařízení (polarizátor a analyzátor), posuvník tmavého pole |
Typ uživatele | zkušení uživatelé, profesionálové |
Úroveň obtížnosti montáže a instalace | komplikované |
Fluorescenční modul | filtry: ultrafialový (UV), fialový (V), modrý (B), zelený (G) |
Fluorescenční filtr: typ filtru, excitační vlnová délka/dichroické zrcátko/emisní vlnová délka | ultrafialový (UV), 320–380 nm/425 nm/435 nm; fialový (V) 380–415 nm/455 nm/475 nm; modrý (B) 450–490 nm/505 nm/515 nm; zelený (G) 495–555 nm/585 nm/595 nm |
Možnosti použití | laboratorní/lékařská |
Umístění světelného zdroje | duální |
Metody pozorování | světlé pole, fluorescence |
Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
Digitální fotoaparát | |
Snímač | SONY Exmor CMOS |
Barevný/černobílý | černobílý |
Megapixely | 2.3 |
Maximální rozlišení, px | 1920х1200 |
Velikost snímače | 1/1,2" (11,25x7,03 mm) |
Rozměr pixelu, mkm | 5.86x5.86 |
Citlivost na světlo | 1016 mV při 1/30 s |
Poměr signálu k šumu | 0,15 mV při 1/30 s |
Expoziční čas | 0,244 ms – 2 s |
Záznam videa | ✓ |
Videozáznam | ano |
Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 120 při rozlišení 1920x1200 |
Kapacita číslic analogově digitálního převodníku (ADC) (bit) | 8/12 (volitelná) |
Místo montáže | trinokulární tubus, okulárový tubus namísto okuláru |
Obrazový formát | *.jpg, *.bmp, *.png, *.tif |
Formát videozáznamů | výstup: *.wmv, *.avi, *.h264 (Windows 8 a pozdější), *h265 (Windows 10 a pozdější) |
Spektrální rozsah, nm | 380–650 (s IR filtrem a antireflexním filtrem) |
Typ závěrky | globální závěrka |
Vyvážení bílé | manuální, automatický |
Kontrola expozice | manuální, automatický |
Funkce softwaru | rozměr obrazu, jas, doba expozice |
Software | MAGUS View |
Výstup | USB 3.0, 5 Gb/s |
Systémové požadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 2 GB RAM, port USB 3.0, CD-ROM, 17" nebo větší displej |
Typ montáže | C-mount |
Tělo | CNC slitina hliníku |
Napájení fotoaparátu | DC, 5 V, z portu USB počítače; 12 V, 3 A adaptér pro Peltierův článek |
Rozsah provozních teplot fotoaparátu, °C | -10...+50 |
Rozsah provozní vlhkosti, % | 30 — 80 |
