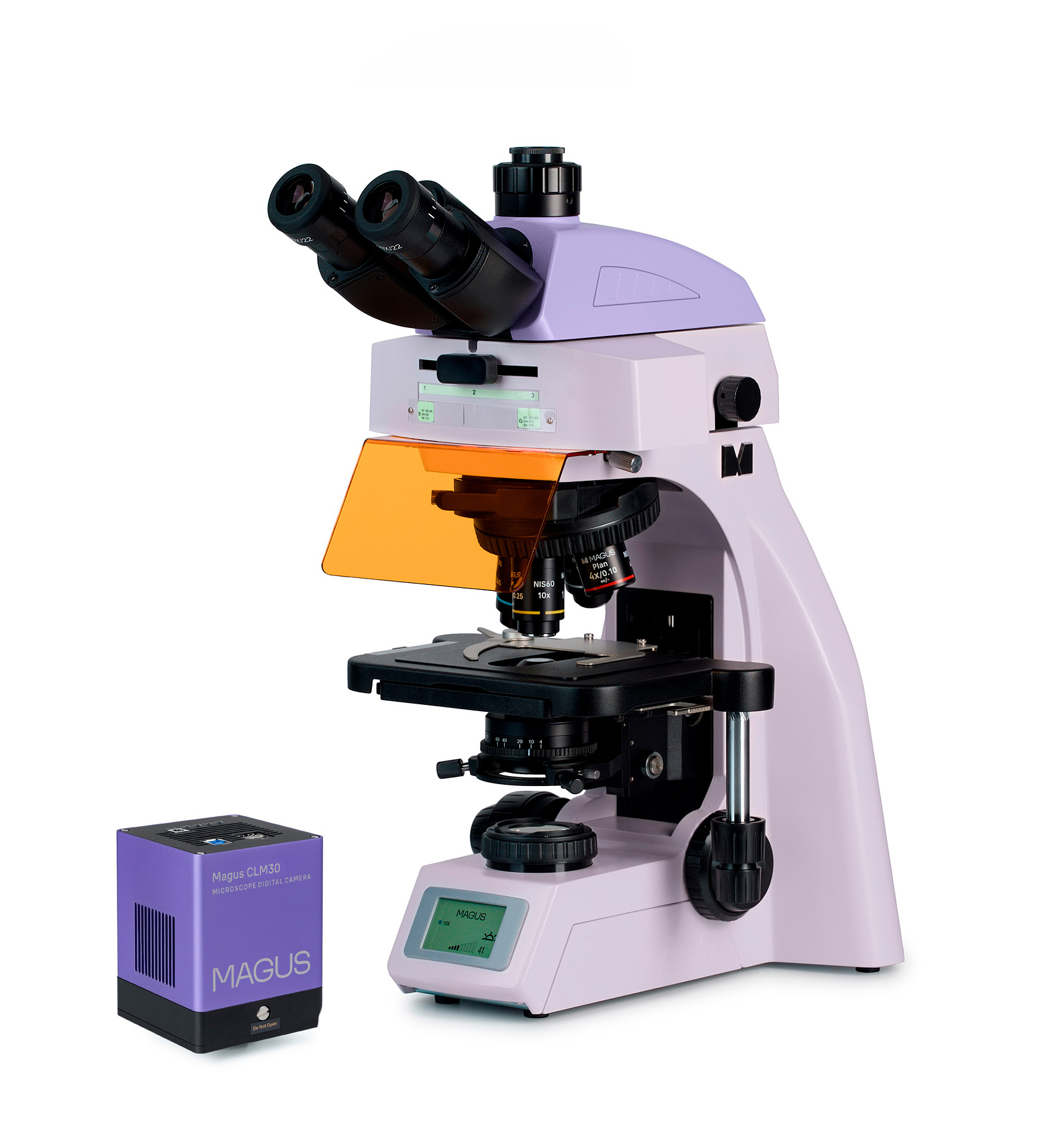

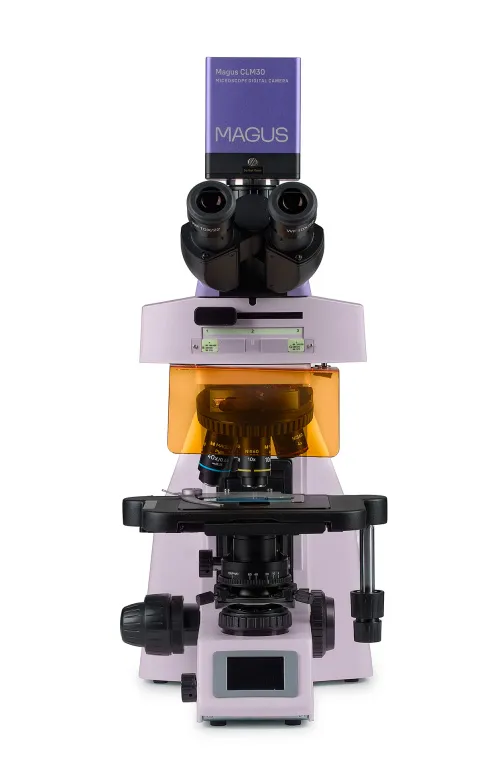

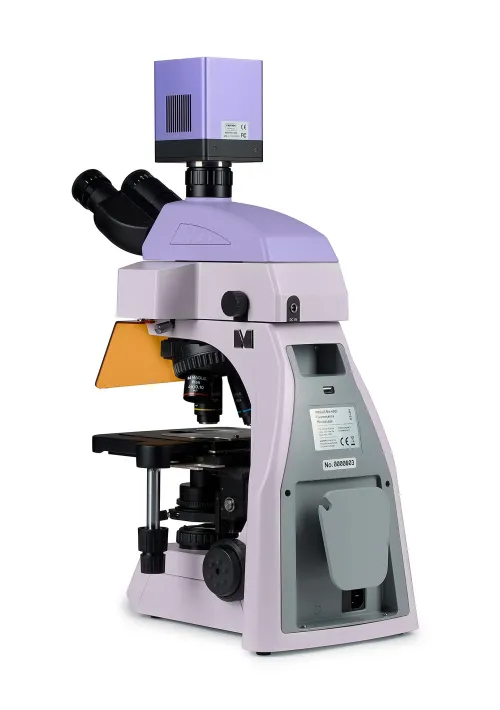

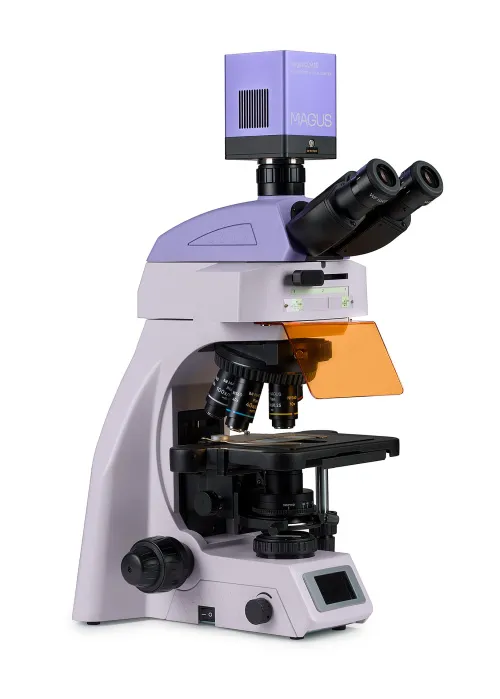

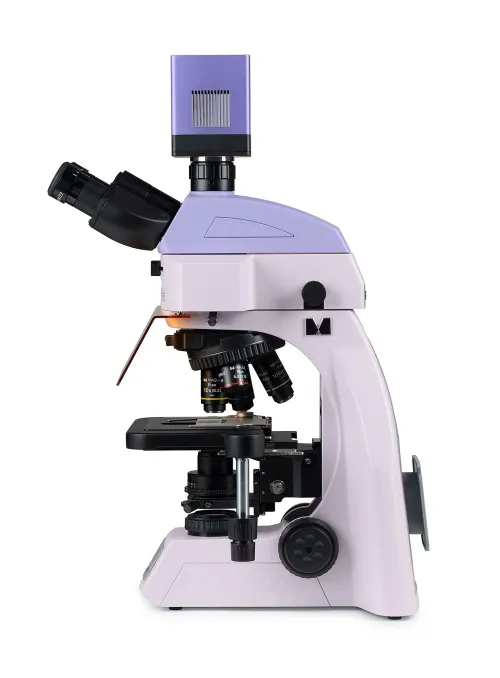

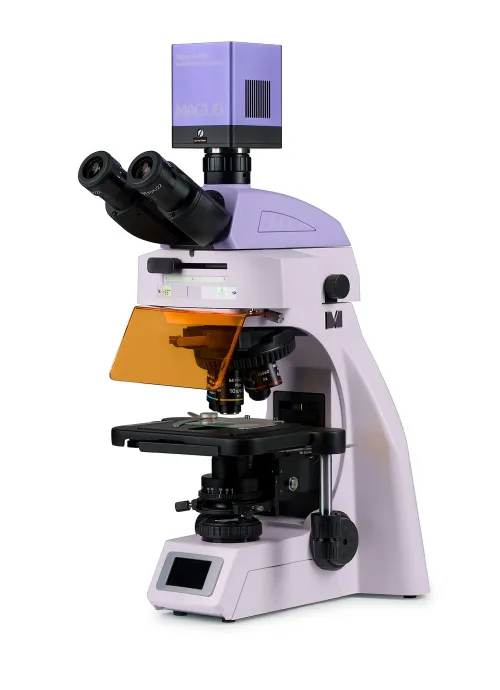

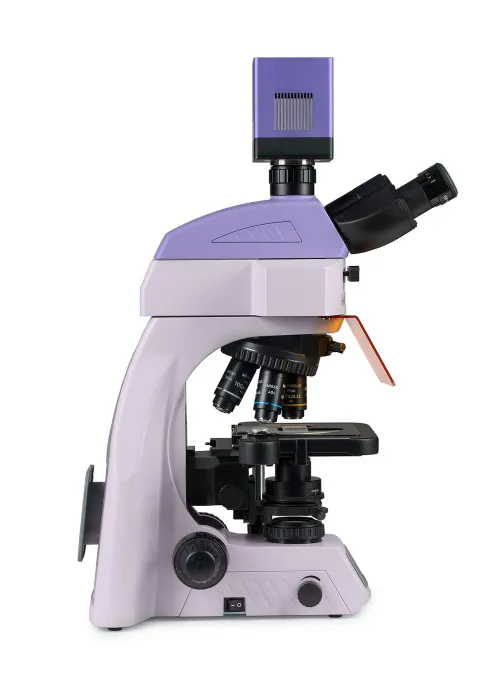

Fluorescenční digitální mikroskop MAGUS Lum D450L

Mikroskop je určen k pozorování preparátů v odraženém světle pomocí fluorescenční techniky a v procházejícím světle pomocí techniky světlého pole. S volitelným příslušenstvím lze využít také techniky tmavého pole, jednoduché polarizace a fázového kontrastu.
Kódovaný revolverový nosič objektivů udržuje při přepínání objektivů příjemnou úroveň jasu. Inteligentní ovládání osvětlení mikroskopu zvyšuje komfort a rychlost rutinní práce výzkumníka. "Inteligentní" funkce pomáhají studentům snadněji proniknout do profese a získat potřebnou odbornou praxi.

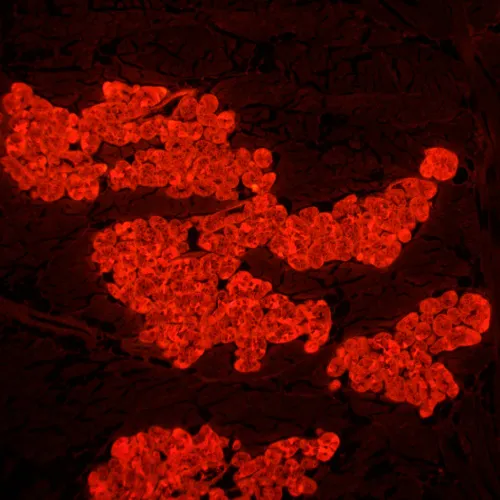

Fluorescenční mikroskopie je založena na schopnosti některých látek zářit, když jsou vystaveny světlu určité části spektra. U mikroskopu MAGUS Lum D450L jsou objekty ozařovány modrým a zeleným světlem. Vlnová délka emitovaného světla je delší než vlnová délka excitačního světla. Preparát se rozzáří zelenožlutým nebo červeným světlem. Některé preparáty svítí samy o sobě, zatímco jiné svítí po ošetření fluorochromy.
Mikroskop je vybaven 8,3Mpx kamerou s rozhraním USB 3.0. Kamera se připojuje k počítači a zobrazuje obraz na jeho obrazovce. Software rozšiřuje systém o funkce pro analýzu a dokumentaci.
Tento mikroskop je určen k použití ve zdravotnických zařízeních a laboratořích, výzkumných organizacích, forenzních laboratořích, průmyslových a environmentálních organizacích, farmaceutických společnostech či vzdělávacích institucích.

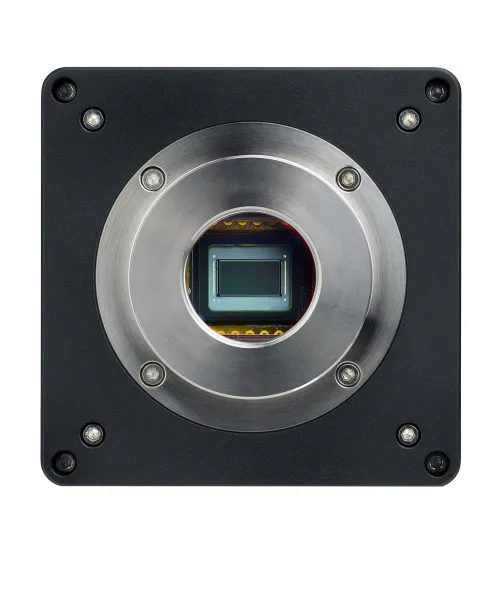

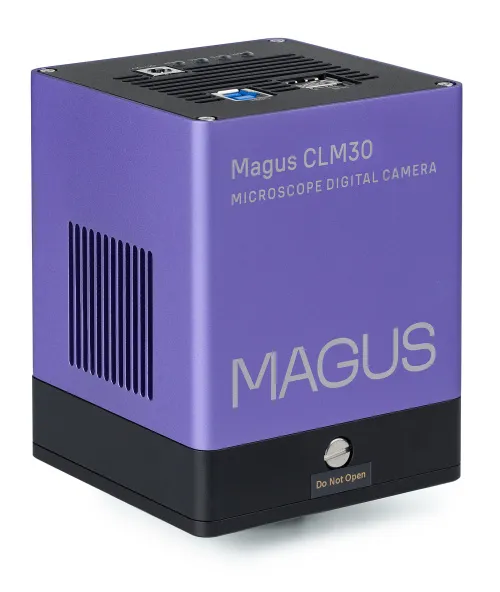

Digitální kamera

Digitální kamera MAGUS CLM30 je určena pro použití v technikách fluorescenční mikroskopie a mikroskopie v tmavém poli. Vysoce citlivý snímač SONY Exmor CMOS s nízkou úrovní šumu zajišťuje spolehlivou vizualizaci fluorescence i při nízké intenzitě fluorescence.
Dvoufázový termoelektrický chladicí modul účinně snižuje tepelný šum při dlouhých expozicích.
Vysoká světelná citlivost v kombinaci s nízkým šumem umožňuje široký rozsah expozičních časů – od zlomků milisekundy až po jednu hodinu. Díky tomu je kamera univerzální pro řadu mikroskopických technik: světlé pole, tmavé pole, polarizace a fluorescence.
Snímač 1/1,2" s rozlišením 8,3 MP poskytuje detailní obraz v rozlišení 3840x2160.

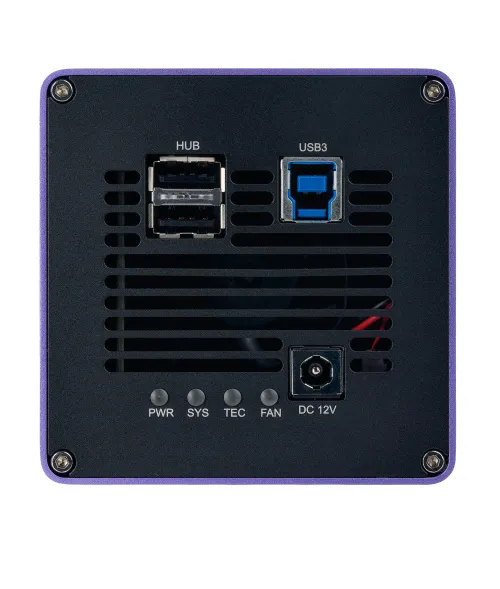

Kamera podporuje pořizování fotografií a videa ve vysokém rozlišení včetně 4K a připojuje se přes USB 3.0 pro rychlý přenos dat a plynulý provoz v reálném čase. Všechny obrazové parametry se ovládají prostřednictvím softwaru MAGUS View, který umožňuje přesné nastavení expozice a jasu obrazu.
MAGUS CLM30 se montuje do trinokulárního tubusu pomocí adaptéru typu C-mount.

Hlavice mikroskopu

Trinokulární hlavice s optikou s korekcí na nekonečno. Tubusy okulárů se zvedají nebo spouštějí otáčením hlavice kolem osy. Uživatel si může nastavit výšku okulárů podle své postavy.
Digitální kamera je namontována v trinokulárním tubusu. Poměr rozdělení paprsku je pevně stanoven na 50/50.
Svislý tubus nabízí zvětšení 0,55x. Ve spojení s dodaným adaptérem 1x je konečné zvětšení kamery 0,55x. Při výpočtu zorného pole a zvětšení na obrazovce pro jednotlivé objektivy použijte celkový faktor 0,55x.
Základní konfigurace zahrnuje okuláry 10x/22 mm s dioptrickou korekcí a velkým očním reliéfem pro práci s brýlemi. Ploché gumové očnice chrání brýle před poškrábáním.

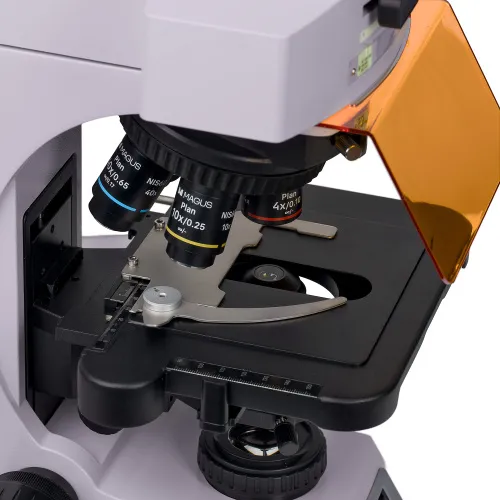

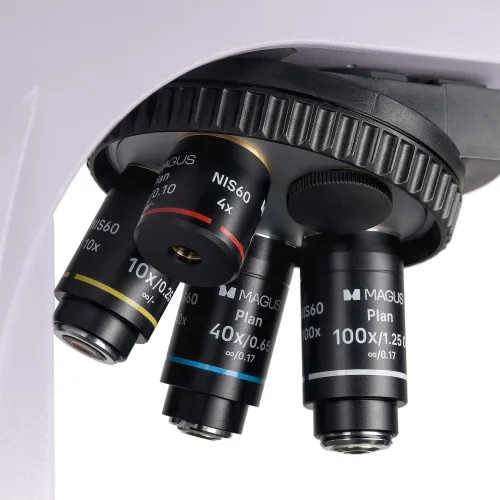

Revolverový nosič objektivů a objektivy

Kódovaný revolverový nosič pro pět objektivů je orientován směrem dovnitř: uživatel vidí objektiv zasunutý do optické dráhy a prostor nad pracovním stolkem je volný. Do volného slotu lze také nainstalovat přídavný objektiv pro dosažení většího zvětšení. Parfokální vzdálenost je 60 mm.
Objektiv 40x s prodlouženou pracovní vzdáleností 1,5 mm poskytuje dodatečnou ochranu přední čočky před kontaktem s imerzním olejem při otáčení nosiče.
Nad revolverovým nosičem je slot se záslepkou pro instalaci analyzátoru.

Zachování komfortní úrovně jasu v procházejícím světle při změně zvětšení

Objektivy různých zvětšení propouštějí světlo s různou úrovní intenzity, a proto je třeba při každé změně objektivu upravit jas světla. Při přepnutí z objektivu s vyšším zvětšením na objektiv s nižším zvětšením dochází k únavě očí, protože jas obrazu v okulárech se náhle zvýší. Mikroskop MAGUS Lum D450L, který je vybaven inteligentním ovládáním jasu, tento problém řeší. Mikroskop si pamatuje jas pro každý objektiv, který uživatel zvolil, a automaticky jej nastaví při otáčení revolverového nosiče objektivů. Inteligentní ovládání zkracuje dobu potřebnou k nastavení jasu. Mikroskop MAGUS Lum D450L zvyšuje uživatelský komfort a šetří váš čas i v případech, kdy práce vyžaduje časté změny zvětšení.

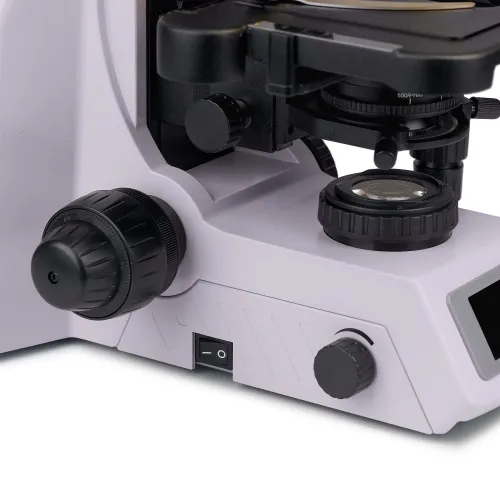

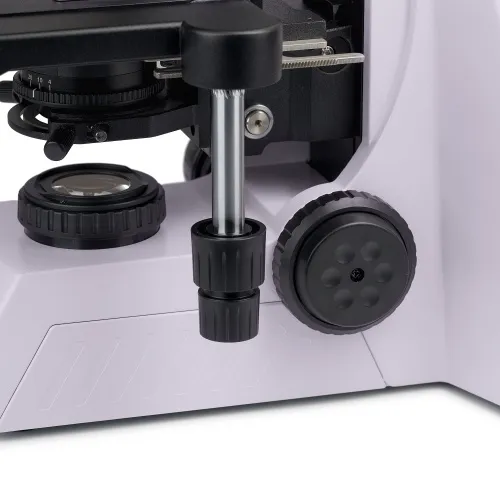

Mechanismus zaostřování

Koaxiální knoflíky pro hrubé a jemné ostření.
Knoflík pro hrubé ostření je umístěn na levé straně. Knoflíky pro jemné ostření jsou umístěny na obou stranách, přičemž pravý knoflík má speciální vybrání pro prsty.
Kroužkem na levé straně se nastavuje tuhost dráhy hrubého ostření. Uživatel si nastaví tuhost tak, aby se mu pohodlně pracovalo.

Pracovní stolek

Stolek nemá hřebenové vedení v ose X, což zlepšuje ergonomii. Mechanismus s řemenovým pohonem umožňuje plynulý pohyb preparátu. Držák preparátu je upevněn dvěma šrouby a lze jej při ručním skenování snadno vyjmout.
Dlouhá ovládací rukojeť pracovního stolku zajišťuje uživatelský komfort při práci: vaše ruka může spočinout na stole, aniž by se namáhala.

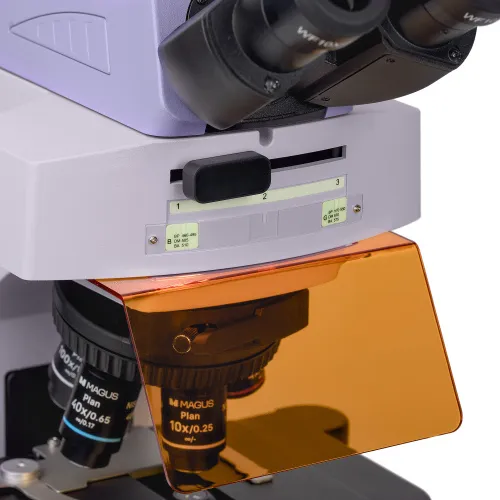

Epifluorescenční osvětlovač

Zdroj světla pro fluorescenční excitaci: LED 3 W, filtry dvou vlnových délek: modrá (B) a zelená (G). Nastavením přepínače osvětlovače pro odražené světlo do levé nebo pravé polohy zvolíte požadovaný filtr. Střední poloha přepínače odpovídá pozorování ve světlém poli.
LED diody okamžitě dosáhnou jasu nastaveného uživatelem. Při delším používání se nezahřívají a v případě potřeby se mohou rychle vypnout. Díky tomu lze snadno přecházet z techniky světlého pole na fluorescenci a zpět. Životnost LED diod je 50 000 hodin. Pro výuku na vysokých školách se doporučuje zvolit fluorescenci založenou na technologii LED diod, protože jsou nenáročné na údržbu a jejich použití je nejbezpečnější.

Köhlerovo osvětlení v procházejícím světle

Nastavení Köhlerova osvětlení zvyšuje kvalitu obrazu preparátu. Při takovém osvětlení dosáhnete maximálního rozlišení každého objektivu. Rovnoměrné osvětlení zorného pole bez ztmavnutí na okrajích. Studovaný objekt je ostře zaostřený a artefakty obrazu jsou odstraněny.

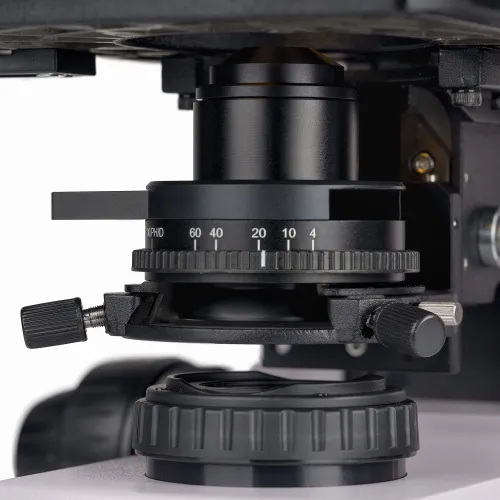

Kondenzor

Kondenzor je výškově nastavitelný a lze jej vycentrovat. Typ montáže: s rybinovým držákem.
Kroužkem kondenzoru se nastavuje aperturní clona. Tělo kondenzoru má označení pro zvětšení objektivů a kroužek má indikační značku. Pro dosažení kontrastu na každém objektivu se doporučuje otočit kroužkem tak, aby indexová značka odpovídala označení zvětšení použitého objektivu.
Kondenzor má slot pro posuvník tmavého pole nebo posuvník fázového kontrastu. Instalace posuvníku šetří čas při změně pozorovací metody.

Zdroj procházejícího světla

Osvětlovací soustava pro pozorování v procházejícím světle používá 3W LED diodu. Barevná teplota se při nastavení jasu nemění. Životnost LED diod je 50 000 hodin.

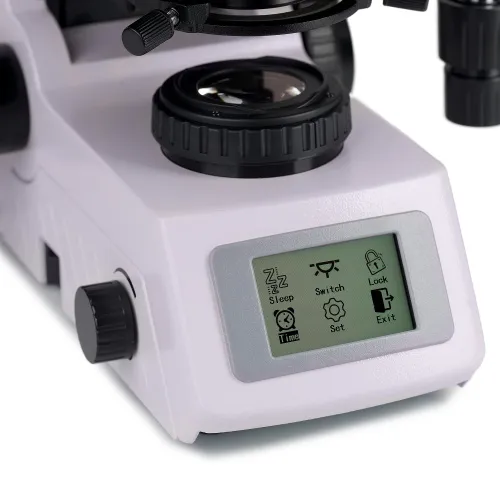

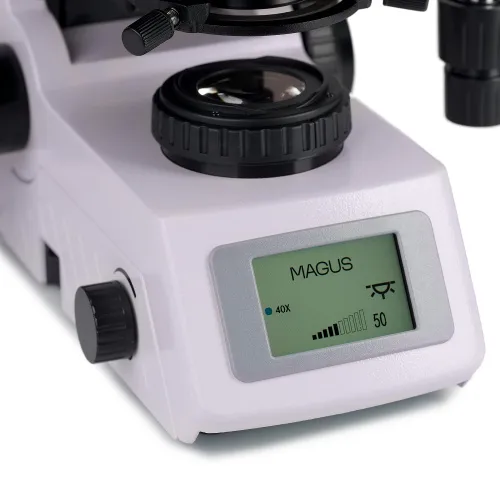

Stavový LCD displej

LCD displej na základně mikroskopu zobrazuje zvětšení objektivu, jas světelného zdroje a provozní režim ("sleep" – spánkový režim, "eco" – úsporný režim).
Pomocí displeje a jediného knoflíku může uživatel nastavit jas, uzamknout nastavení jasu, nastavit spánkový režim a časovač automatického vypnutí.

Ergonomický design

Fyzické nepohodlí způsobuje únavu a snižuje produktivitu. Ergonomický design mikroskopu hraje důležitou roli v každodenním vědeckém výzkumu.
MAGUS Lum D450L zajišťuje uživateli vysoký komfort při práci.
Otáčením hlavice mikroskopu si uživatel volí výšku zorného úhlu tak, aby si nenamáhal záda a krk.
Zaostřovací knoflíky jsou umístěny ve spodní části těla mikroskopu. Uživatel si tak nemusí namáhat ruce. Díky plynulému pohybu mechanismu může uživatel bez námahy zaostřit na objekt.
Mikroskop se ovládá s minimálním pohybem ruky, protože ovládací knoflík stolku a knoflík jemného zaostřování jsou umístěny ve stejné pracovní oblasti.
Mikroskop je vybaven speciální rukojetí pro přenášení.
Konstrukce pro skryté umístění napájecího kabelu zlepšuje estetiku pracoviště a bezpečnost při přenášení mikroskopu a také usnadňuje skladování přístroje.

Příslušenství

K dispozici je řada příslušenství navržená speciálně pro tento mikroskop.
Volitelné objektivy poskytují další zvětšení.
Okuláry rozšiřují rozsah zvětšení mikroskopu. Volitelné okuláry vám pomohou maximalizovat potenciál objektivu, který používáte nejčastěji.
Zařízení s fázovým kontrastem, jezdec tmavého pole a sada polarizátor/analyzátor nabízejí další kontrastní techniky, díky nimž lze studovat preparáty, které nejsou viditelné ve světlém poli.
K měření objektů se používá kalibrační sklíčko, které lze kombinovat s okulárem se stupnicí nebo se softwarem kamery.

Alternativní modely

MAGUS Lum D450L je alternativou k následujícím modelům: Carl Zeiss Primo Star iLED, Nikon ECLIPSE Si.

Vlastnosti mikroskopu:

• Studium preparátů emitujících fluorescenci při vystavení excitačnímu světlu
• Mikroskopické techniky: fluorescence v odraženém světle, světlé pole v procházejícím světle
• Trinokulární hlavice s vertikálním tubusem pro instalaci digitální kamery a výškovým nastavením pro přizpůsobení pozorovateli; rozdělení světelného paprsku 50/50
• Kódovaný revolverový nosič objektivů: Jas světelného zdroje se nastavuje automaticky v závislosti na zvoleném objektivu
• Osvětlovač pro pozorování v odraženém světle: dvě 3W LED s různými vlnovými délkami
• Filtry pro excitaci viditelné fluorescence: modrá (B) a zelená (G)
• Osvětlovač pro pozorování v procházejícím světle – energeticky úsporná 3 W LED s životností až 50 000 hodin
• Köhlerovo osvětlení v procházejícím světle
• Centrovatelný a výškově nastavitelný kondenzor s označením zvětšení objektivu
• Inteligentní systém řízení procházejícího světla: automatická volba jasu, zámek nastavení jasu, časovač automatického vypnutí a LCD obrazovka se stavem provozu
• Pracovní stolek bez hřebenu v ose X s dlouhou ovládací rukojetí pro pohodlné ovládání
• Ergonomický stojan s rukojetí pro přenášení a skrytým umístěním napájecího kabelu
• Široká škála kompatibilního volitelného příslušenství

Funkce kamery:

• Pro fluorescenční mikroskopii a mikroskopii v tmavém poli s objektivy 4x, 10x, 20x a 40x
• Rozlišení 8,3 Mpx: při pozorování s objektivy s malým zvětšením vám kamera umožní vidět jemnější detaily
• 45 fps a 70 fps při rozlišení 3840x2160 px a 1920x1080 px pro pozorování pohybujících se vzorků, záznam videa a pohyb preparátu bez trhání a zpoždění
• Peltierův článek snižuje teplotu snímače při delším provozu a eliminuje tepelný šum. Díky tomu lze při pořizování snímků používat dlouhé expoziční časy
• Barevný CMOS snímač SONY Exmor se zadním osvětlením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i při slabém osvětlení. Získáte jasnější, čistší a barevně sytější snímky
• Rozhraní USB 3.0 pro rychlý přenos dat bez trhání a zpoždění
• Software s funkcemi pro pořizování fotografií, záznam videa, úpravu snímků, zobrazení obrazu na externí obrazovce a měření lineárních a úhlových rozměrů

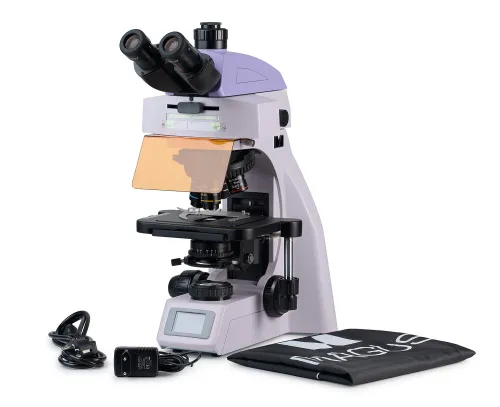

Obsah sady:

• Digitální kamera MAGUS CLM30 (digitální kamera, kabel USB, napájecí adaptér 12 V/3 A, přepravní pouzdro, USB flash disk s ovladači a softwarem, návod k použití a záruční list)
• Stojan s vestavěným napájecím zdrojem, osvětlovačem pro odražené světlo pro viditelnou fluorescenci, zdrojem procházejícího světla, zaostřovacím mechanismem, pracovním stolkem, držákem kondenzoru a revolverovým nosičem objektivů
• Abbeův kondenzor
• Epi-fluorescenční nástavec
• Hlavice trinokulárního mikroskopu
• Rovinný achromatický objektiv Plan 4x/0,10 ∞/–, parfokální vzdálenost: 60 mm
• Rovinný achromatický objektiv Plan 10x/0,25 ∞/–, parfokální vzdálenost: 60 mm
• Rovinný achromatický objektiv Plan 40x/0,65 ∞/0,17, parfokální vzdálenost: 60 mm
• Rovinný achromatický objektiv Plan 100x/1,25 olej ∞/0,17 (odpružený), parfokální vzdálenost: 60 mm
• Okulár 10x/22 mm s velkým očním reliéfem a dioptrickou korekcí (2 ks)
• Očnice (2 ks)
• Adaptér typu C-mount
• Napájecí kabel mikroskopu
• Napájecí adaptér pro fluorescenční modul
• Protiprachový kryt
• Návod k použití a záruční list

K dispozici na přání:

• 10x/22 mm okulár se stupnicí
• 10x/22 mm okulár s optickou mřížkou
• 10x/22 mm okulár s nitkovým křížem
• 12,5x/16 mm okulár (2 ks)
• 15x/16 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 30x/8 mm okulár (2 ks)
• Rovinný achromatický objektiv Plan 2x/0,06 ∞/–, parfokální vzdálenost: 60 mm
• Rovinný achromatický objektiv Plan 20x/0,40 ∞/0,17, parfokální vzdálenost: 60 mm
• Rovinný achromatický objektiv Plan 60x/0,80 ∞/0,17, parfokální vzdálenost: 60 mm
• Rovinný apochromatický objektiv Plan Apo 60x/1,42 olej ∞/0,17, parfokální vzdálenost: 60 mm
• Rovinný achromatický objektiv Plan 100x/1,10 ∞/0,17 voda, parfokální vzdálenost: 60 mm
• Sada rovinných poloapochromatických fluorescenčních objektivů: 4x, 10x, 20x, 40x, 100x (olej); ∞/0,17; parfokální vzdálenost 60 mm
• Zařízení s fázovým kontrastem: sada fázových posuvníků, sada fázových objektivů, centrovací dalekohled
• Zařízení s fázovým kontrastem: kondenzor pro fázový kontrast, sada fázových objektivů, pomocný centrovací dalekohled
• Posuvník tmavého pole
• Kondenzor pro pozorování v tmavém poli pro suché objektivy NA 0,7–0,9
• Kondenzor pro pozorování v tmavém poli s olejovou imerzí NA 1,3–1,26
• Sada polarizátoru/analyzátoru
• Deska stolku, černá
• Kalibrační sklíčko
• Sada barevných filtrů (modrý, zelený, žlutý, matné sklo)
• Adaptér typu C-mount
• Monitor a digitální kamera s rozhraním HDMI
