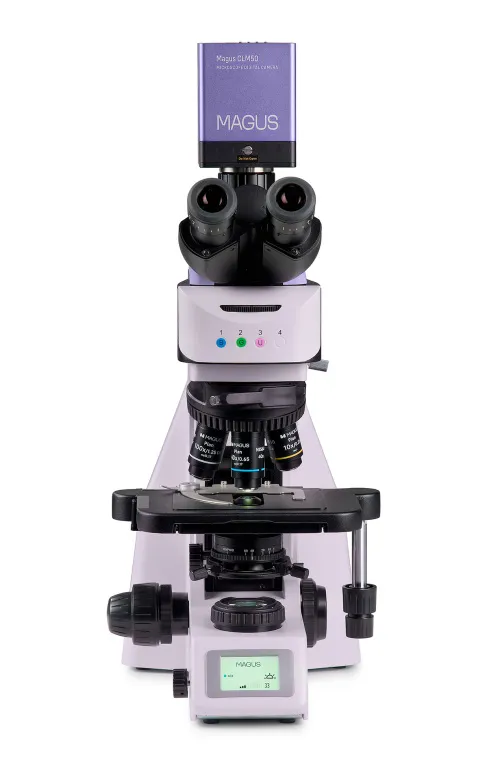

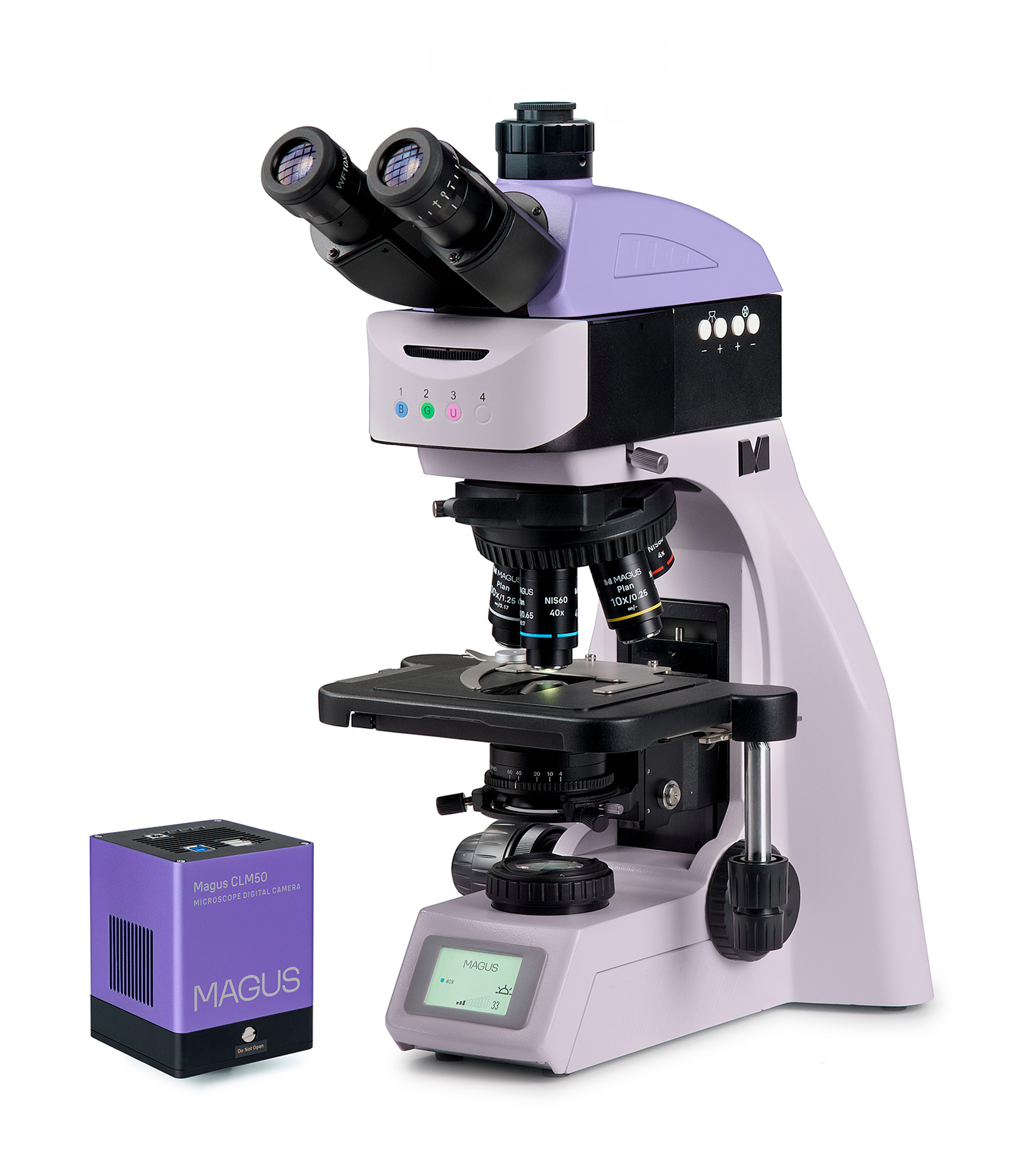

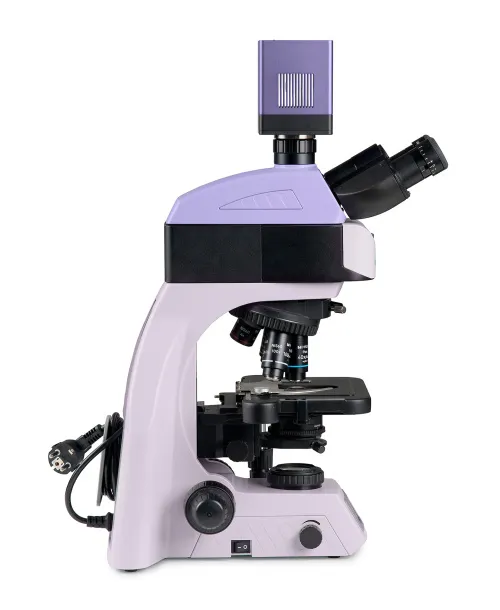

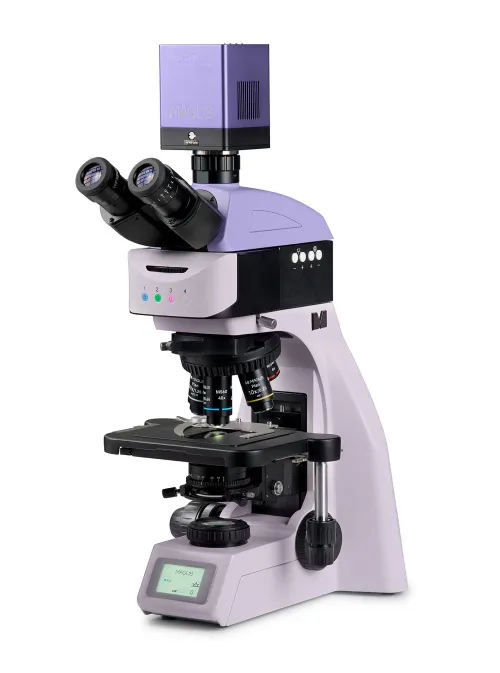

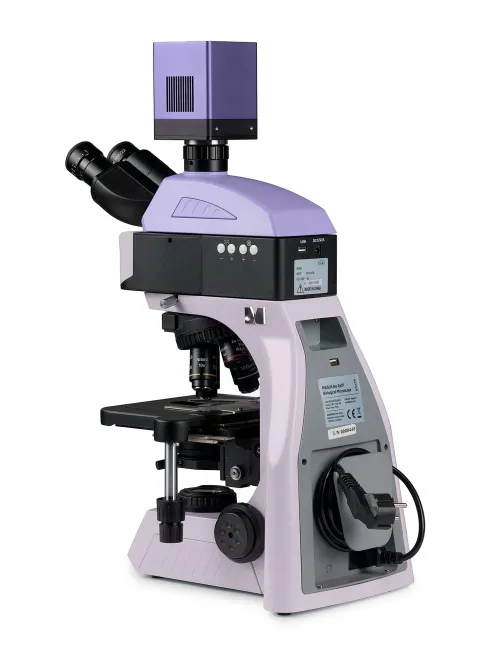

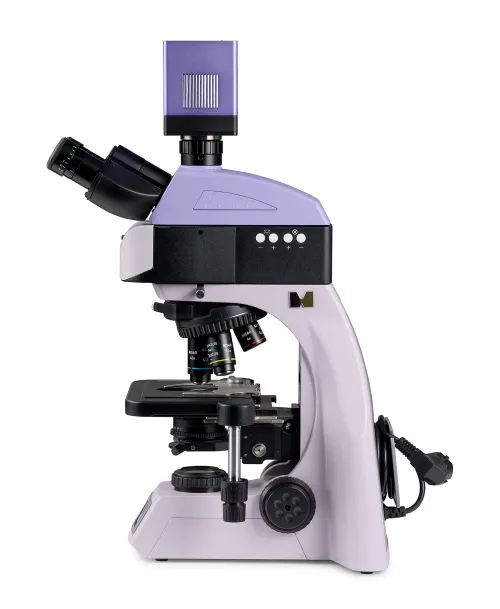

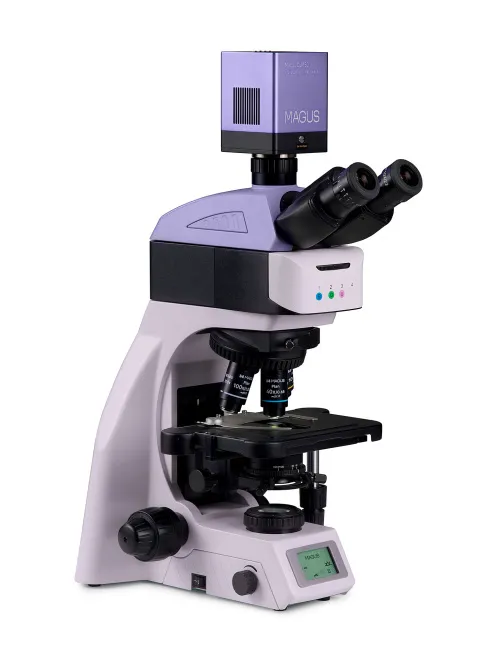

Fluorescenční digitální mikroskop MAGUS Lum D460L

Mikroskop je určen k pozorování preparátů v odraženém světle pomocí fluorescenční techniky a v procházejícím světle pomocí techniky světlého pole. S volitelným příslušenstvím lze využít také techniky tmavého pole, jednoduché polarizace a fázového kontrastu. Kódovaný revolverový nosič objektivů udržuje při výměnách objektivů příjemnou úroveň jasu. Inteligentní systém ovládání osvětlení mikroskopu zvyšuje komfort a rychlost každodenní práce výzkumníka. Chytré funkce pomáhají studentům usnadnit vstup do profese a získat potřebné odborné zkušenosti. Fluorescenční technika je založena na schopnosti látek vyzařovat světlo při excitaci světlem určité vlnové délky. U mikroskopu MAGUS Lum D460L jsou preparáty excitovány modrým, zeleným a ultrafialovým světlem. Vlnová délka emitovaného světla je delší než vlnová délka excitačního světla. Některé preparáty vykazují autofluorescenci, zatímco jiné je nutné ošetřit fluorochromy. Mikroskop je vybaven kamerou s rozlišením 1,7 MP s rozhraním USB 3.0. Kamera se připojuje k počítači a zobrazuje obraz na jeho obrazovce. Software rozšiřuje systém o funkce pro analýzu a dokumentaci. Tento mikroskop je určen k použití ve zdravotnických zařízeních a laboratořích, výzkumných organizacích, forenzních laboratořích, průmyslových a environmentálních organizacích, farmaceutických společnostech či vzdělávacích institucích.

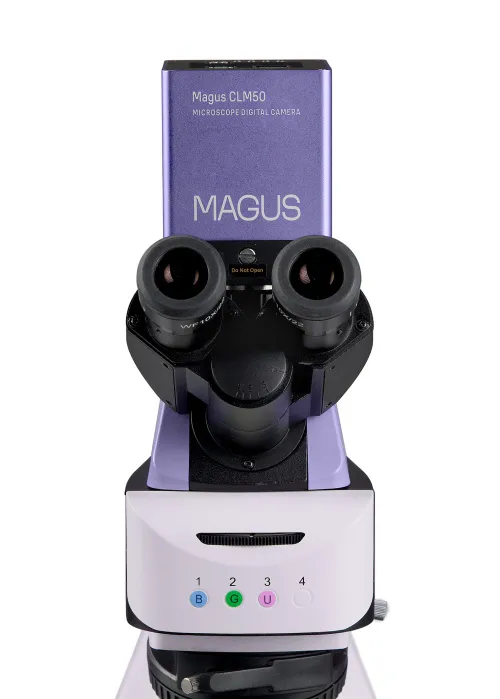

Digitální kamera

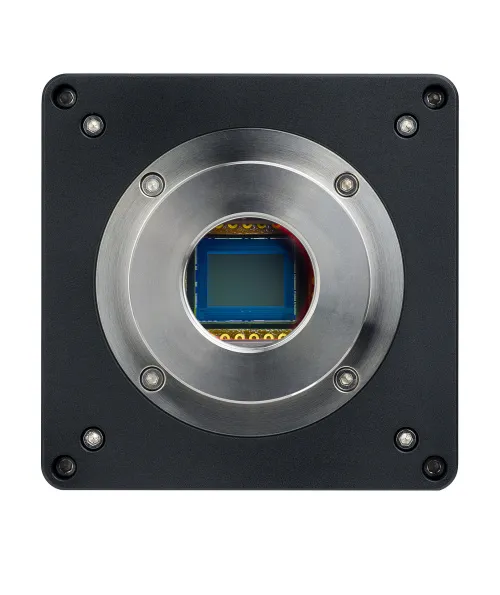

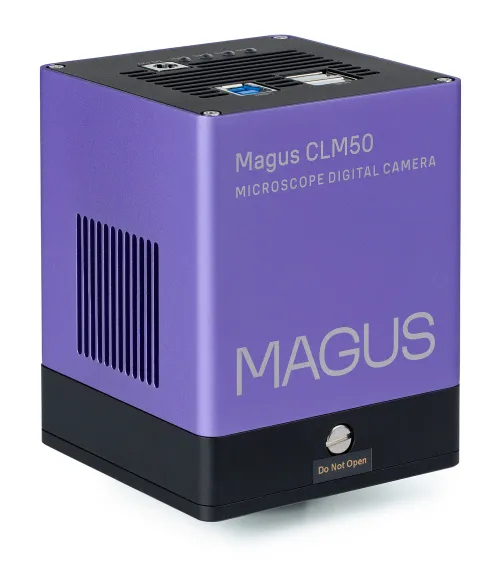

Digitální kamera MAGUS CLM50 je určena pro použití v technikách fluorescenční mikroskopie a mikroskopie v tmavém poli. Kamera je vybavena snímačem s rozlišením 1,7 MP, který vytváří realistický obraz o rozlišení 1600x1100 px. Video se při maximálním rozlišení nahrává rychlostí 33 fps (snímků za sekundu). Videa jsou plynulá, s měkkými a jemnými přechody mezi snímky. Pohyb vzorku se zobrazuje v reálném čase bez zpoždění. Kamera umožňuje pohodlnou práci s pohybujícími se objekty a je vhodná pro provádění ukázek ve školních třídách. Kamera je vybavena rozhraním USB 3.0. Rychlost přenosu dat je 10krát vyšší než u kamer s rozhraním USB 2.0. Vysokorychlostní kamera je vhodná pro profesionální laboratoře, výzkumná pracoviště i výuku na univerzitách.

Hlavice mikroskopu

Trinokulární hlavice s optikou s korekcí na nekonečno. Tubusy okulárů jsou otočné o 360°. Uživatel si může nastavit výšku okulárů podle své postavy. Digitální kamera je namontována v trinokulárním tubusu. Poměr rozdělení paprsku je pevně stanoven na 50/50. Svislý tubus nabízí zvětšení 0,55x. Ve spojení s dodaným adaptérem 1x je konečné zvětšení kamery 0,55x. Při výpočtu zorného pole a zvětšení na obrazovce pro jednotlivé objektivy použijte celkový faktor 0,55x. Základní konfigurace zahrnuje okuláry 10x/22 mm s dioptrickou korekcí a velkým očním reliéfem pro práci s brýlemi. Ploché gumové očnice chrání brýle před poškrábáním.

Revolverový nosič objektivů a objektivy

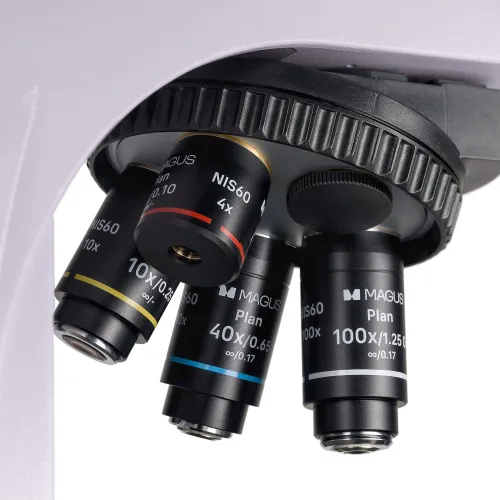

Kódovaný revolverový nosič pro pět objektivů je orientován směrem dovnitř: uživatel vidí objektiv zasunutý do optické dráhy a prostor nad pracovním stolkem je volný. Do volného slotu lze také nainstalovat přídavný objektiv pro dosažení většího zvětšení. Parfokální vzdálenost je 60 mm. Objektiv 40x s prodlouženou pracovní vzdáleností 1,5 mm poskytuje dodatečnou ochranu přední čočky před kontaktem s imerzním olejem při otáčení nosiče. Nad revolverovým nosičem je slot se zástrčkou pro analyzátor.

Zachování komfortní úrovně jasu v procházejícím světle při změně zvětšení

Objektivy různých zvětšení propouštějí světlo s různou úrovní intenzity, a proto je třeba při každé změně objektivu upravit jas světla. Při přepnutí z objektivu s vyšším zvětšením na objektiv s nižším zvětšením dochází k únavě očí, protože jas obrazu v okulárech se náhle zvýší. Mikroskop MAGUS Lum D460L, který je vybaven inteligentním ovládáním jasu, tento problém řeší. Mikroskop si pamatuje jas pro každý objektiv, který uživatel zvolil, a automaticky jej nastaví při otáčení revolverového nosiče objektivů. Inteligentní ovládání zkracuje dobu potřebnou k nastavení jasu. Mikroskop MAGUS Lum D460L zvyšuje uživatelský komfort a šetří váš čas i v případech, kdy práce vyžaduje časté změny zvětšení.

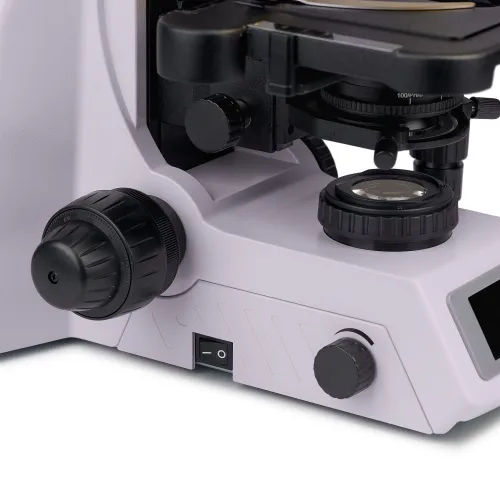

Mechanismus zaostřování

Koaxiální šrouby hrubého a jemného zaostřování. Knoflík pro hrubé ostření je umístěn na levé straně. Knoflíky pro jemné ostření jsou umístěny na obou stranách, přičemž pravý knoflík má speciální vybrání pro prsty. Kroužkem na levé straně se nastavuje tuhost dráhy hrubého ostření. Uživatel si nastaví tuhost tak, aby se mu pohodlně pracovalo.

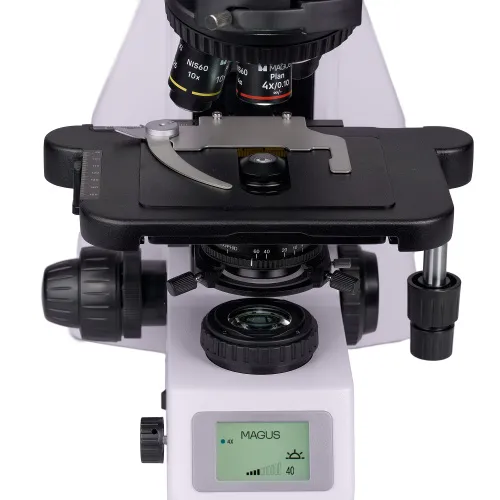

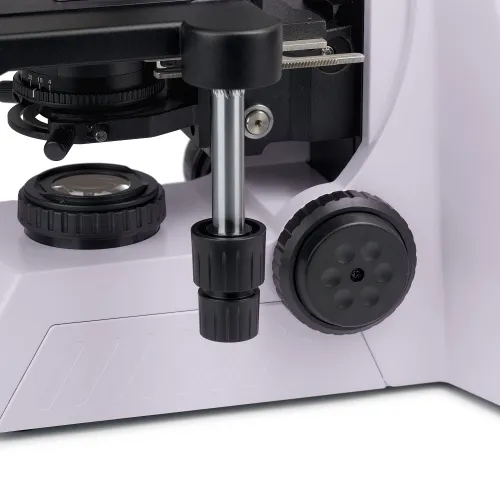

Pracovní stolek

Stolek nemá hřebenové vedení v ose X, což zlepšuje ergonomii. Mechanismus s řemenovým pohonem umožňuje plynulý pohyb preparátu. Držák preparátu je upevněn dvěma šrouby a lze jej při ručním skenování snadno vyjmout. Dlouhá ovládací rukojeť pracovního stolku zajišťuje uživatelský komfort při práci: vaše ruka může spočinout na stole, aniž by se namáhala.

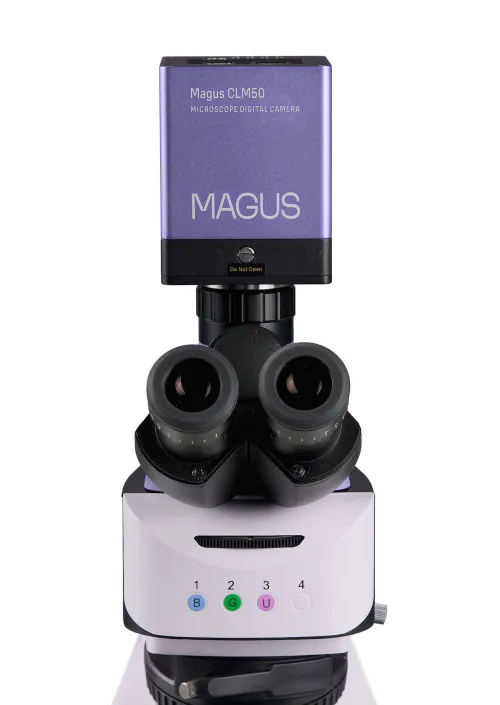

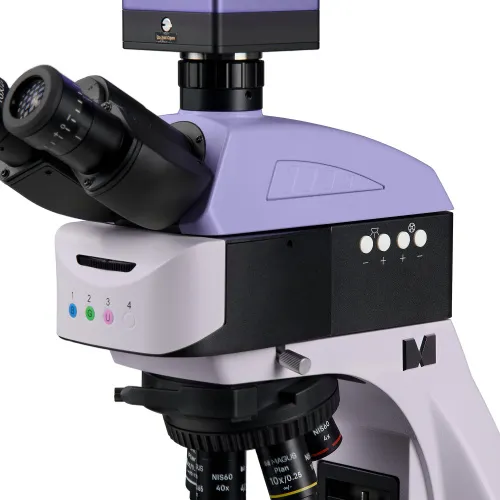

Motorizovaný fluorescenční modul

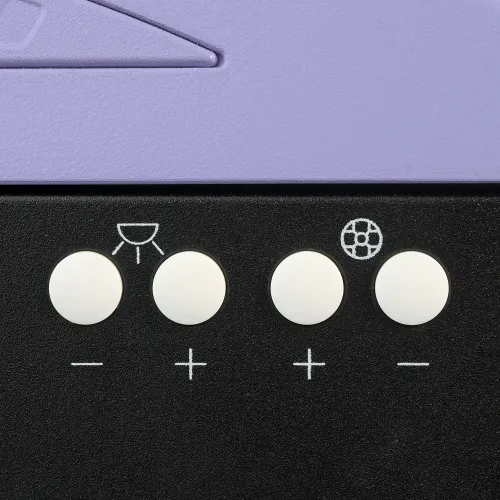

Uvnitř nástavce je 4polohový otočný karusel se třemi širokopásmovými fluorescenčními filtry různých vlnových délek: modrým (B), zeleným (G) a ultrafialovým (UV). Požadovaný filtr se zavede do optické dráhy kliknutím na tlačítko. Jedno tlačítko na nástavci otáčí karusel na další filtr ve směru hodinových ručiček a druhé tlačítko otáčí karusel proti směru hodinových ručiček. Jedna poloha revolveru odpovídá pozorování ve světlém poli v procházejícím světle. Zdrojem budicího světla jsou LED diody. LED diody okamžitě dosáhnou jasu nastaveného uživatelem. Při delším používání se nezahřívají a v případě potřeby se mohou rychle vypnout. Díky tomu lze snadno přecházet z techniky světlého pole na fluorescenci a zpět. Jas LED diod se ovládá dvěma dodatečnými tlačítky, která jsou umístěna ve stejné pracovní oblasti jako tlačítka pro přepínání revolverového nosiče objektivů. Životnost LED diod je 50 000 hodin. Pro výuku na vysokých školách se doporučuje zvolit fluorescenci založenou na technologii LED diod, protože jsou nenáročné na údržbu a jejich použití je nejbezpečnější.

Köhlerovo osvětlení v procházejícím světle

Správné nastavení Köhlerova osvětlení zvyšuje kvalitu obrazu preparátu. Při tomto způsobu osvětlení dosáhnete maximálního rozlišení pro každý objektiv a rovnoměrně osvětleného zorného pole bez ztmavení na okrajích. Studovaný objekt je ostře zaostřený a artefakty obrazu jsou odstraněny.

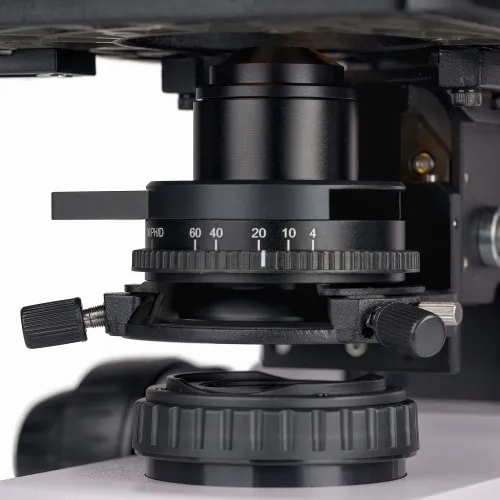

Kondenzor

Kondenzor je výškově nastavitelný a lze jej vycentrovat. Typ montáže: s rybinovým držákem. Kroužkem kondenzoru se nastavuje aperturní clona. Tělo kondenzoru má označení pro zvětšení objektivů a kroužek má indikační značku. Pro dosažení kontrastu na každém objektivu se doporučuje otočit kroužkem tak, aby indexová značka odpovídala označení zvětšení použitého objektivu. Kondenzor má slot pro posuvník tmavého pole nebo posuvník fázového kontrastu. Instalace posuvníku šetří čas při změně pozorovací metody.

Zdroj procházejícího světla

Osvětlovací soustava pro pozorování v procházejícím světle používá 3W LED diodu. Barevná teplota se při nastavení jasu nemění. Životnost LED diod je 50 000 hodin.

Stavový LCD displej

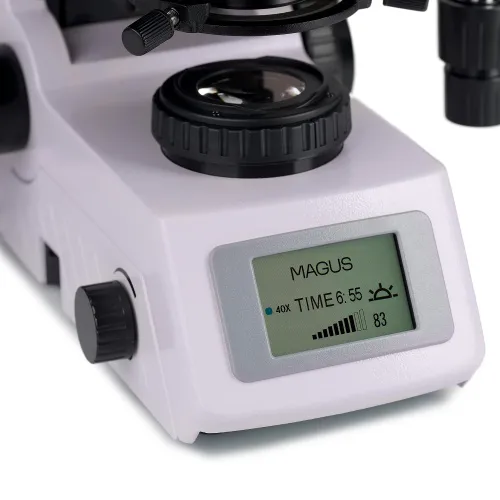

LCD displej na základně mikroskopu zobrazuje zvětšení objektivu, jas světelného zdroje a provozní režim ("sleep" – spánkový režim, "eco" – úsporný režim). Pomocí obrazovky a dvou knoflíků uživatel mikroskopu nastavuje jas, aretuje polohu nastavení jasu a nastavuje režim spánku a časovač automatického vypnutí.

Ergonomický design

Fyzické nepohodlí způsobuje únavu a snižuje produktivitu. Ergonomický design mikroskopu hraje důležitou roli v každodenním vědeckém výzkumu. MAGUS Lum D460L zajišťuje uživateli vysoký komfort při práci. Otáčením tubusů okulárů může uživatel nastavit výšku pozorování a vyhnout se namáhání zad a krku. Zaostřovací knoflíky jsou umístěny ve spodní části těla mikroskopu. Uživatel si tak nemusí namáhat ruce. Díky plynulému pohybu mechanismu může uživatel bez námahy zaostřit na objekt. Mikroskop se ovládá s minimálním pohybem ruky, protože dlouhá ovládací rukojeť pracovního stolku a knoflík pro jemné zaostřování jsou umístěny ve stejné pracovní oblasti. Mikroskop je vybaven speciální rukojetí pro přenášení. Konstrukce pro skryté umístění napájecího kabelu zlepšuje estetiku pracoviště a bezpečnost při přenášení mikroskopu a také usnadňuje skladování přístroje.

Příslušenství

K dispozici je řada příslušenství navržená speciálně pro tento mikroskop. Volitelné objektivy poskytují další zvětšení. Okuláry rozšiřují rozsah zvětšení mikroskopu. Volitelné okuláry vám pomohou maximalizovat potenciál objektivu, který používáte nejčastěji. Zařízení s fázovým kontrastem, jezdec tmavého pole a sada polarizátor/analyzátor nabízejí další kontrastní techniky, díky nimž lze studovat preparáty, které nejsou viditelné ve světlém poli. K měření objektů se používá kalibrační sklíčko, které lze kombinovat s okulárem se stupnicí nebo se softwarem kamery.

Alternativní modely

MAGUS Lum D460L je alternativou k následujícím modelům: Carl Zeiss Primostar 3, Leica DM 1000, Leica DM 1000LED, Leica DM 2000, Leica DM 2000LED, Olympus CX 33.

Vlastnosti mikroskopu:

• Studium preparátů emitujících fluorescenci při vystavení excitačnímu světlu
• Mikroskopické techniky: fluorescence v odraženém světle, světlé pole v procházejícím světle
• Trinokulární hlavice s nastavením výšky pro přizpůsobení pozorovateli, vertikální tubus pro montáž digitální kamery a dělení světelného svazku v poměru 50/50
• Kódovaný revolverový nosič objektivů: Jas světelného zdroje se nastavuje automaticky v závislosti na zvoleném objektivu
• Osvětlovací soustava pro pozorování v procházejícím světle je energeticky úsporné 3 W LED světlo s životností až 50 000 hodin
• Köhlerovo osvětlení v procházejícím světle, vystředěný a výškově nastavitelný kondenzor s označením zvětšení objektivu
• Inteligentní systém řízení procházejícího světla: automatická volba jasu, zámek nastavení jasu, časovač automatického vypnutí a LCD obrazovka se stavem provozu
• Pracovní stolek bez polohovacího stojanu v ose X a s dlouhou ovládací rukojetí pro pohodlné ovládání

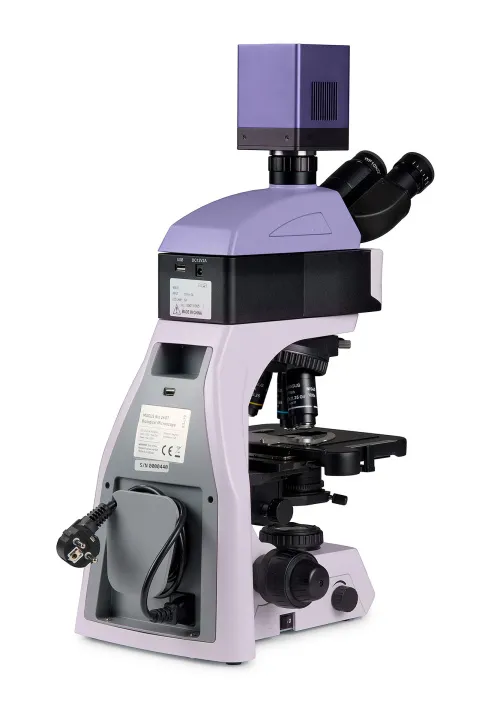

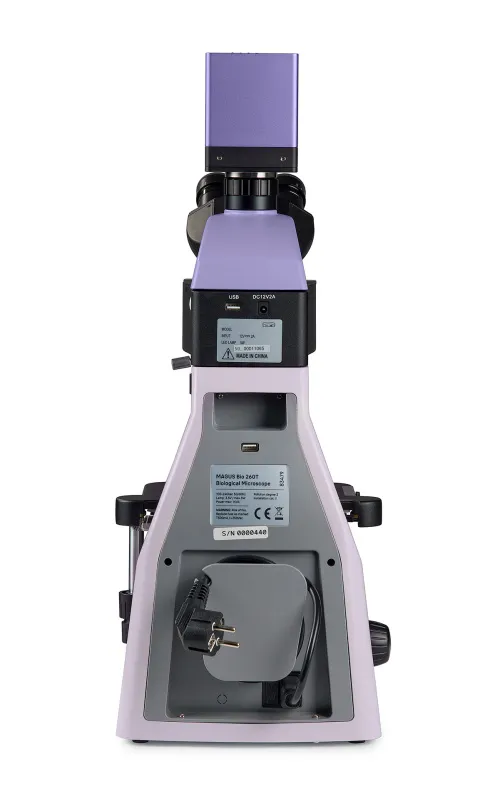

• Ergonomický stojan s rukojetí pro přenášení a skrytým umístěním napájecího kabelu
• Široká škála kompatibilního volitelného příslušenství

Funkce kamery:

• Pro fluorescenční pozorování a pozorování v tmavém poli
• Rozlišení 1,7 MP pro získání informativních snímků při velkém zvětšení s nízkým šumem a nízkou spotřebou energie
• 33 snímků za sekundu pro pozorování pohybujících se objektů, záznam videa a pohyb vzorku bez trhání a zpoždění
• Peltierův článek snižuje teplotu snímače při delším provozu a eliminuje tepelný šum. Proto lze při fotografování použít dlouhé časy závěrky.
• Globální závěrka pro rychlé čtení signálu ze snímače, zvýšení jasu obrazu a absenci falešných optických efektů při pozorování pohybujících se objektů
• Barevný CMOS snímač SONY Exmor s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i při slabém osvětlení. Získáte jasnější, čistší a barevně sytější snímky.

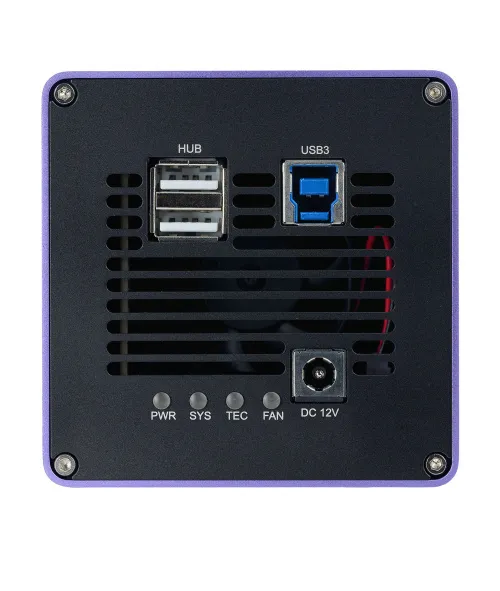

• Rozhraní USB 3.0 pro rychlý přenos dat bez trhání a zpoždění
• Software s funkcemi pro pořizování fotografií, záznam videa, úpravu snímků, zobrazení obrazu na externí obrazovce a měření lineárních a úhlových rozměrů

Obsah sady:

• Digitální kamera MAGUS CLM50 (digitální kamera, USB kabel, napájecí adaptér, přenosný kufřík, USB flash disk s ovladači a softwarem, návod k použití a záruční list)
• Stojan s vestavěným napájecím zdrojem, zdrojem procházejícího světla, zaostřovacím mechanismem, pracovním stolkem, držákem kondenzoru a revolverovým nosičem objektivů
• Abbeův kondenzor
• Motorizovaný fluorescenční modul
• Fluorescenční filtrační kostky B/G/UV
• Hlavice trinokulárního mikroskopu
• Rovinný achromatický objektiv Plan 4x/0,10 ∞/0,17, parfokální vzdálenost: 60 mm
• Rovinný achromatický objektiv Plan 10x/0,25 ∞/0,17, parfokální vzdálenost: 60 mm
• Rovinný achromatický objektiv Plan 40x/0,65 ∞/0,17, parfokální vzdálenost: 60 mm
• Rovinný achromatický objektiv Plan 100x/1,25 olej ∞/0,17 (odpružený), parfokální vzdálenost: 60 mm
• Okulár 10x/22 mm s velkým očním reliéfem a dioptrickou korekcí (2 ks)
• Očnice (2 ks)
• Adaptér typu C-mount
• Napájecí kabel mikroskopu
• Napájecí adaptér pro fluorescenční modul
• Protiprachový kryt
• Návod k použití a záruční list

K dispozici na přání:

• 10x/22 mm okulár se stupnicí
• 10x/22 mm okulár s optickou mřížkou
• 10x/22 mm okulár s nitkovým křížem
• 12,5x/16 mm okulár (2 ks)
• 15x/16 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 30x/8 mm okulár (2 ks)
• Rovinný achromatický objektiv Plan 2x/0,06 ∞/–, parfokální vzdálenost: 60 mm
• Rovinný achromatický objektiv Plan 20x/0,40 ∞/0,17, parfokální vzdálenost: 60 mm
• Rovinný achromatický objektiv Plan 60x/0,80 ∞/0,17, parfokální vzdálenost: 60 mm
• Rovinný apochromatický objektiv Plan Apo 60x/1,42 olej ∞/0,17, parfokální vzdálenost: 60 mm
• Rovinný achromatický objektiv Plan 100x/1,10 ∞/0,17 voda, parfokální vzdálenost: 60 mm
• Sada rovinných poloapochromatických fluorescenčních objektivů: 4x, 10x, 20x, 40x, 100x (olej); ∞/0,17; parfokální vzdálenost 60 mm
• Zařízení s fázovým kontrastem: sada fázových posuvníků, pomocný centrovací dalekohled pro fázový kontrast, sada fázových objektivů
• Zařízení s fázovým kontrastem: kondenzor pro fázový kontrast, sada fázových objektivů, pomocný centrovací dalekohled
• Posuvník tmavého pole
• Kondenzor pro pozorování v tmavém poli pro suché objektivy NA 0,7–0,9
• Kondenzor pro pozorování v tmavém poli s olejovou imerzí NA 1,3–1,26
• Sada polarizátoru/analyzátoru
• Kalibrační sklíčko
• Sada barevných filtrů (modrý, zelený, žlutý, matné sklo)
• Adaptér typu C-mount
• LCD monitor a digitální kamera s rozhraním HDMI
