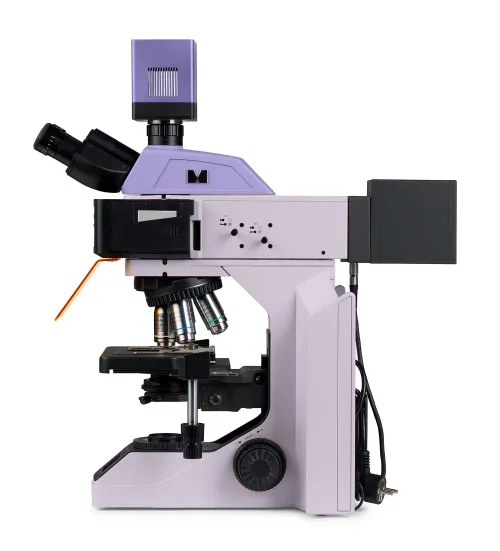

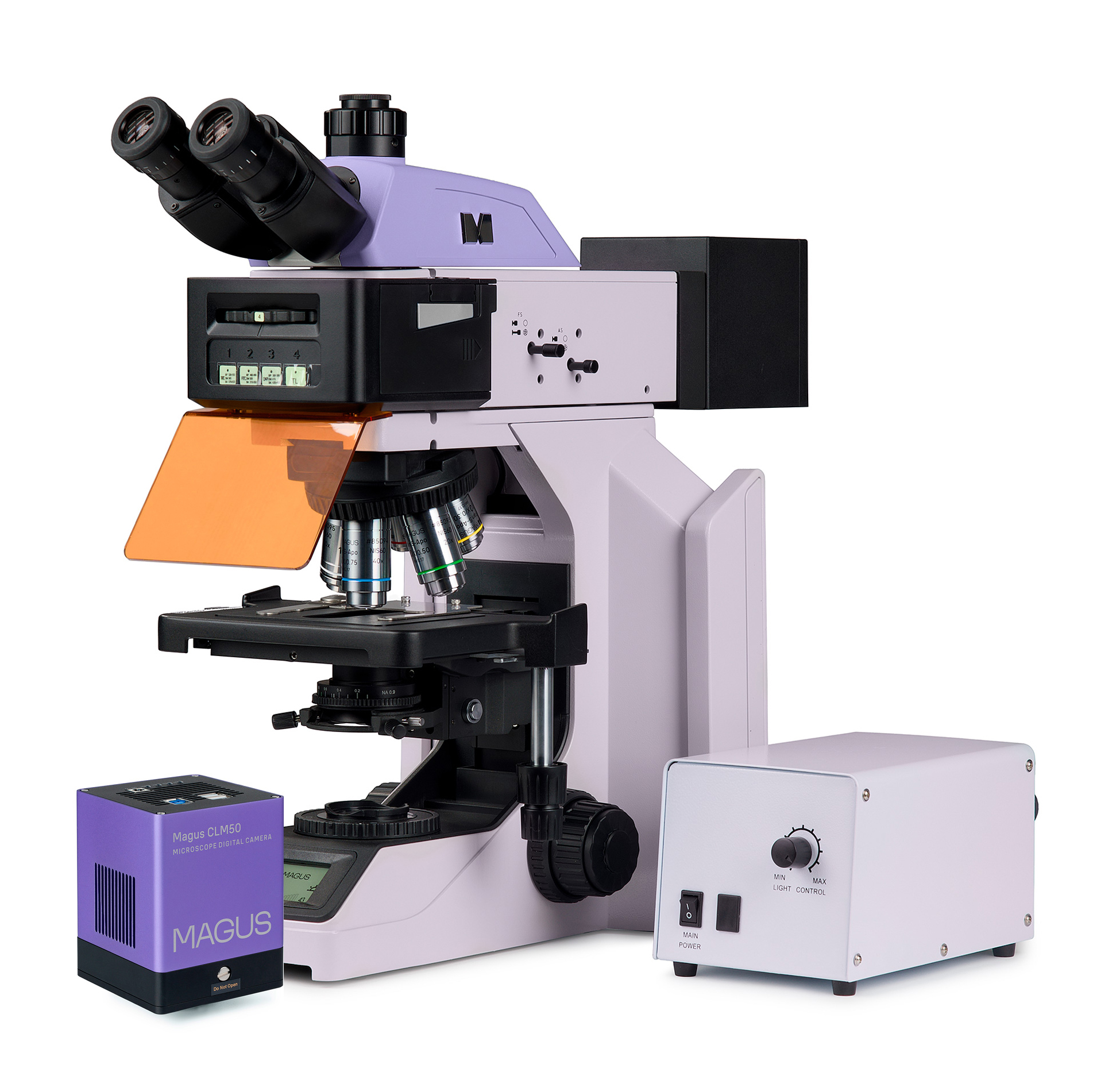

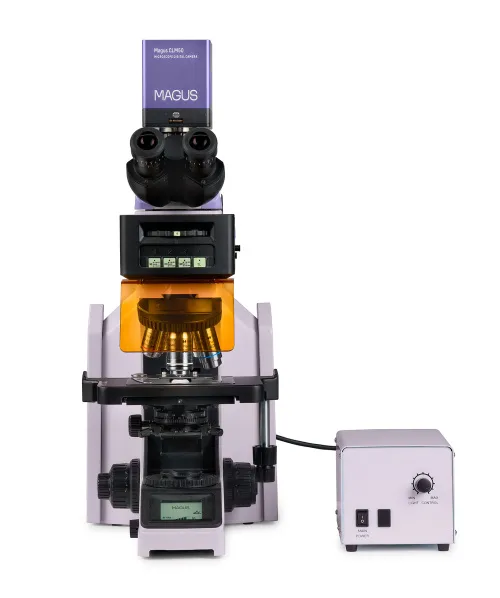

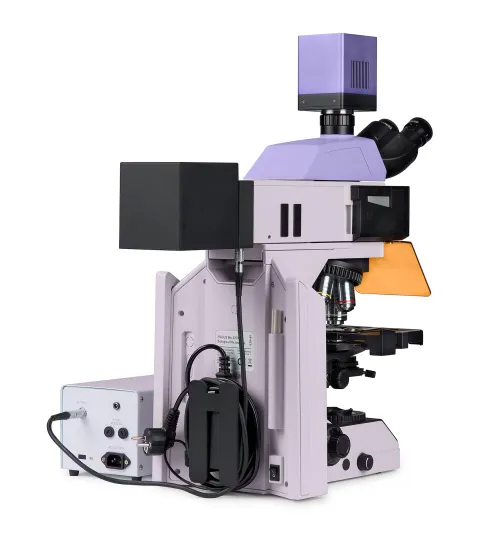

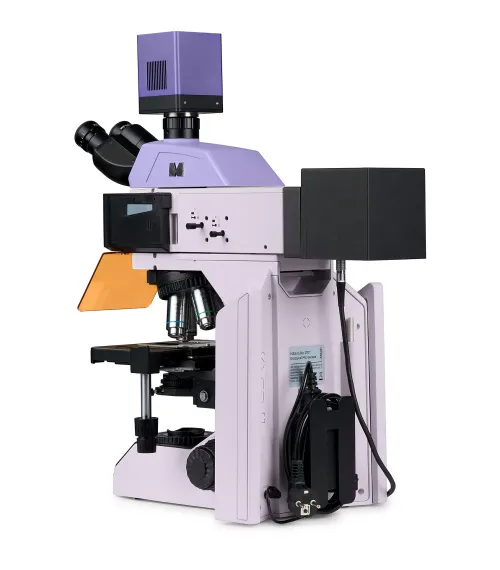

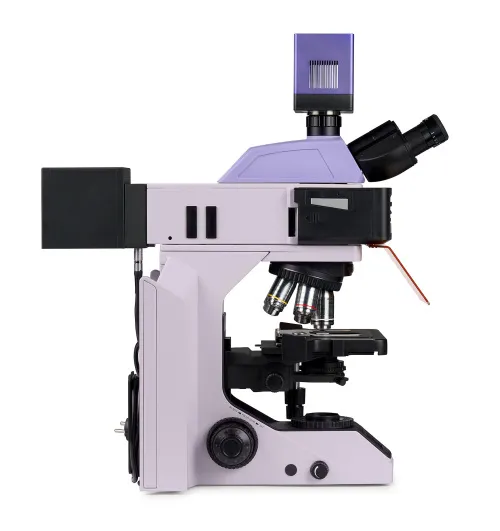

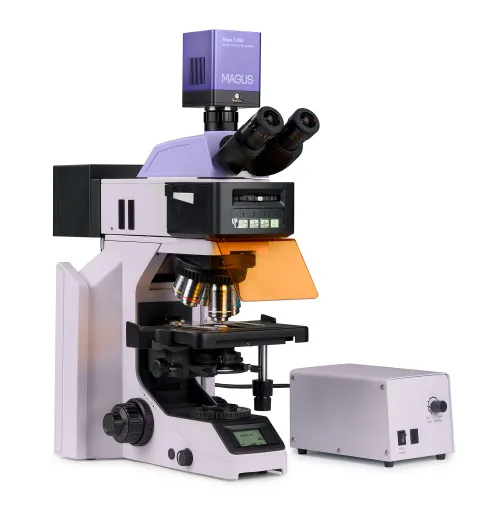

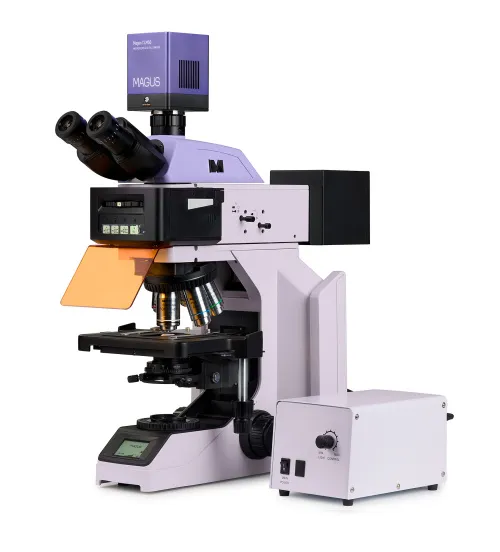

Fluorescenční digitální mikroskop MAGUS Lum D470L

Mikroskop výzkumné třídy pro studium preparátů v odraženém světle metodou fluorescence a v procházejícím světle metodou světlého pole. Instalace volitelného příslušenství umožňuje mikroskopii v tmavém poli, fázovém kontrastu, diferenciálním interferenčním kontrastu a polarizaci. Kódovaný revolverový nosič objektivů přenáší informace o zvoleném objektivu do řídicího systému. Na základě těchto údajů mikroskop automaticky nastaví uživatelem definovaný jas osvětlení pro každý objektiv. Inteligentní systém řízení osvětlení dále zvyšuje komfort obsluhy a eliminuje nutnost ručního nastavení při změně zvětšení. Fluorescenční mikroskopie je založena na schopnosti některých látek zářit při vystavení světlu určité části spektra. Osvětlovač pro odražené světlo obsahuje tři kostky filtrů, které zajišťují optimální podmínky pro excitaci fluorescence u běžně používaných fluorochromů DAPI, FITC a TRITC a jejich spektrálních analogů. Mikroskop je vybaven kamerou s rozlišením 1,7 MP s rozhraním USB 3.0. Kamera se připojuje k počítači a zobrazuje obraz na jeho obrazovce. Software rozšiřuje systém o funkce pro analýzu a dokumentaci. Tento mikroskop je určen k použití ve zdravotnických zařízeních a laboratořích, výzkumných organizacích, forenzních laboratořích, průmyslových a environmentálních organizacích, farmaceutických společnostech či vzdělávacích institucích.

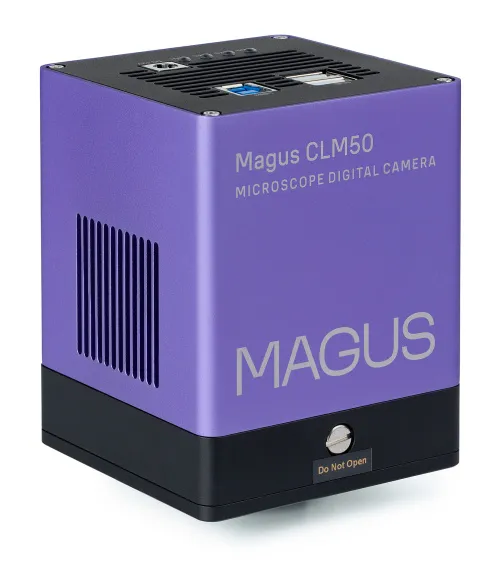

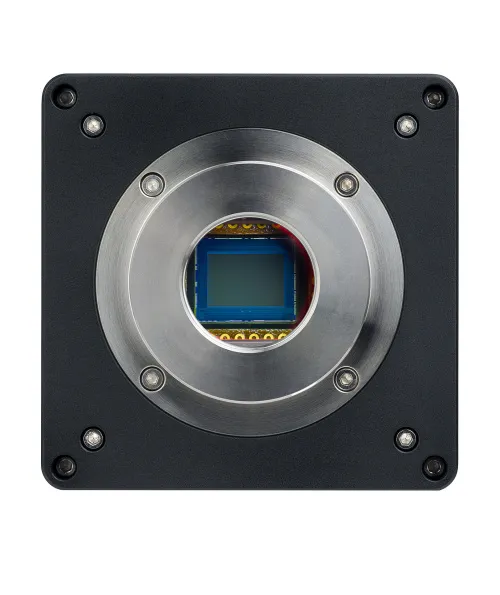

Digitální kamera

Digitální kamera MAGUS CLM50 je určena pro použití v technikách fluorescenční mikroskopie a mikroskopie v tmavém poli. Velké pixely 9x9 µm zajišťují vysokou citlivost na světlo, což je důležité zejména při práci se slabými fluorescenčními signály. Kamera je vybavena snímačem s rozlišením 1,7 MP, který vytváří realistický obraz o rozlišení 1600x1100 px. Video se při maximálním rozlišení nahrává rychlostí 33 fps (snímků za sekundu). Videa jsou plynulá, s měkkými a jemnými přechody mezi snímky. Pohyb vzorku se zobrazuje v reálném čase bez zpoždění. Kamera umožňuje pohodlnou práci s pohybujícími se objekty a je vhodná pro provádění ukázek ve školních třídách. Kamera je vybavena rozhraním USB 3.0. Rychlost přenosu dat je 10krát vyšší než u kamer s rozhraním USB 2.0. Vysokorychlostní kamera je vhodná pro profesionální laboratoře, výzkumná pracoviště i výuku na univerzitách.

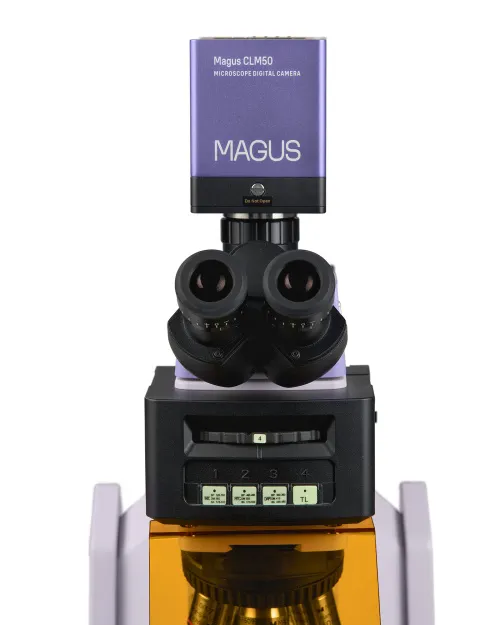

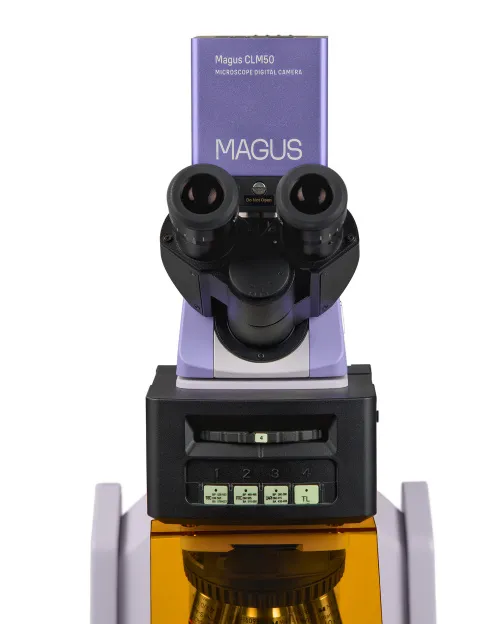

Hlavice mikroskopu

Trinokulární hlavice s optikou s korekcí na nekonečno. Tubusy okulárů se zvedají a spouštějí, přičemž se jejich poloha mění otáčením kolem osy. Uživatel si může nastavit výšku okulárů podle své postavy. Digitální kamera je namontována v trinokulárním tubusu. Pevný poměr dělení světelného svazku: 50/50. Svislý tubus má zvětšení 0,55x. Dodaný adaptér C-mount nemění měřítko obrazu (1x). Obraz je proto na snímač kamery přenášen se zvětšením 0,55x. Při výpočtu zorného pole a zvětšení na obrazovce pro jednotlivé objektivy použijte celkový faktor 0,55x. Základní konfigurace zahrnuje okuláry 10x/22 mm s dioptrickou korekcí a velkým očním reliéfem pro práci s brýlemi.

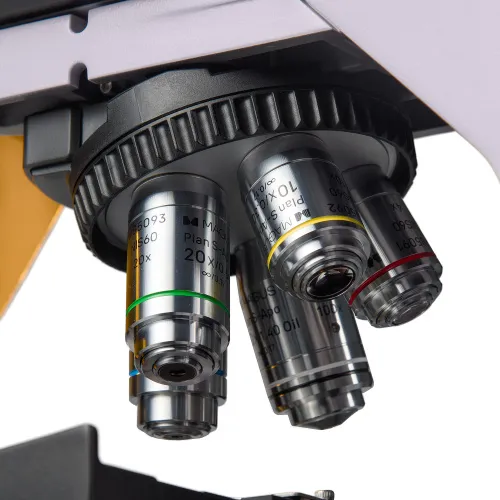

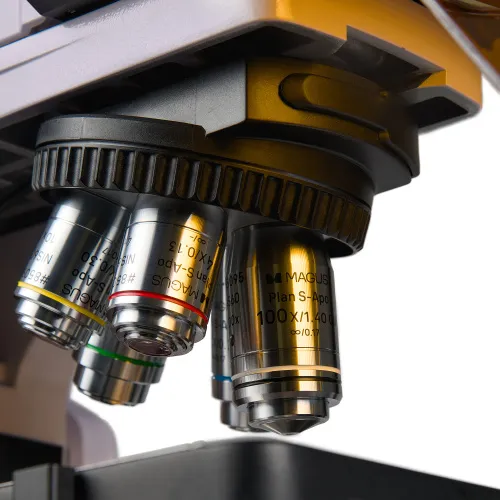

Revolverový nosič objektivů

Kódovaný revolverový nosič pro pět objektivů je orientován směrem dovnitř: uživatel vidí objektiv zasunutý do optické dráhy a prostor nad pracovním stolkem je volný. Nad revolverovým nosičem objektivů je slot se záslepkou pro instalaci analyzátoru, kompenzátorů nebo posuvníků diferenciálního interferenčního kontrastu.

Rovinné semiapochromatické fluorescenční objektivy

Čočky objektivů jsou vyrobeny z fluoritu, minerálu s vysokou mírou propustnosti v širokém rozsahu vlnových délek, bez autofluorescence a dvojlomu a s korekcí sekundárního spektra. Vysoká numerická apertura zvyšuje rozlišovací schopnost objektivu. Obraz v okulárech i obraz z digitální kamery je čistší, kontrastnější a jasnější než u běžných rovinných achromatických objektivů. Rovinné semiapochromatické objektivy mají chromatické aberace korigované pro čtyři barvy, sférickou aberaci korigovanou pro tři barvy a zakřivení pole korigované pro 90 % průměru zorného pole. Objektiv 4x je navržen pro práci se vzorky s krycím sklíčkem nebo bez něj. Objektivy 10x, 20x, 40x a 100x se používají k pozorování preparátů s krycím sklíčkem o tloušťce 0,17 mm. Objektiv 100x podporuje olejovou imerzi. Všechny objektivy jsou navrženy pro délku tubusu korigovanou na nekonečno. Parfokální vzdálenost je 60 mm.

Zachování komfortní úrovně jasu v procházejícím světle při změně zvětšení

Objektivy různých zvětšení propouštějí světlo s různou úrovní intenzity, a proto je třeba při každé změně objektivu upravit jas světla. Přepnutí z objektivu s vyšším zvětšením na objektiv s nižším zvětšením způsobuje únavu očí v důsledku náhlého zvýšení jasu obrazu v okuláru. Mikroskop MAGUS Lum D470L, který je vybaven inteligentním ovládáním jasu, tento problém řeší. Optimální úroveň jasu světla se automaticky přepíná pro každý objektiv, čímž se eliminují neočekávané změny jasu při změně zvětšení. Tato funkce optimalizuje pracovní postup, snižuje únavu očí a zvyšuje komfort při dlouhodobém používání.

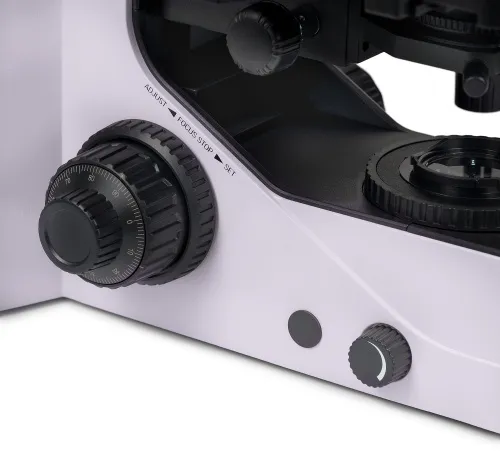

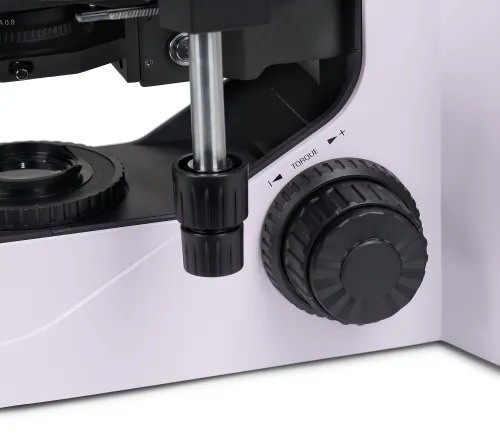

Mechanismus zaostřování

Při práci s velkým množstvím preparátů obsluha neustále používá knoflík jemného ostření. Aby se snížilo namáhání zápěstí, používá mikroskop citlivý mechanismus s plynulým chodem. Knoflík jemného ostření má speciální drážky pro prsty. Jemné zaostřování je snadné, což snižuje namáhání rukou při dlouhé práci. Mikroskop je vybaven nízko umístěnými koaxiálními knoflíky pro hrubé a jemné zaostřování. Výzkumník si může položit ruce na stůl a zaujmout pohodlnou pozici před mikroskopem. Aretační knoflík hrubého ostření vám pomůže rychle nastavit mikroskop po změně studovaného objektu. Knoflík je umístěn na levé straně mikroskopu na stejné ose jako zaostřovací mechanismus. Kroužkem na pravé straně se nastavuje tuhost dráhy hrubého ostření. Uživatel si nastaví tuhost tak, aby se mu pohodlně pracovalo.

Pracovní stolek

Pracovní stolek nemá hřebenový posuv v ose X, což zvyšuje komfort používání. Mechanismus s řemenovým pohonem umožňuje plynulý pohyb preparátu. Držák preparátu je upevněn dvěma šrouby a lze jej při ručním skenování snadno vyjmout. Dlouhá ovládací rukojeť pracovního stolku zajišťuje uživatelský komfort při práci: vaše ruka může spočinout na stole, aniž by se namáhala.

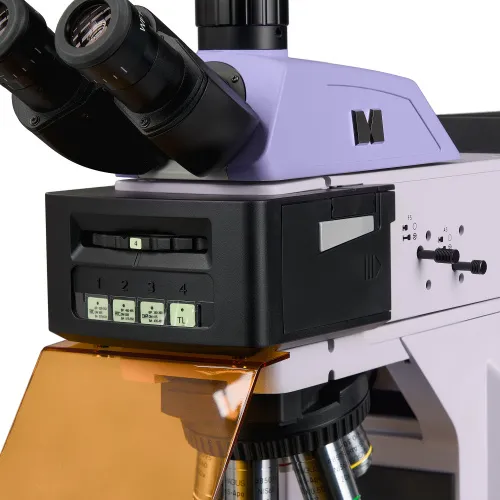

Epifluorescenční osvětlovač

Uvnitř těla nástavce se nachází 4polohový otočný nosič se třemi úzkopásmovými fluorescenčními filtry pro fluorochromy DAPI, FITC a TRITC a jejich spektrální analogy. Filtr se volí otáčením kroužku. Jedna poloha karuselu odpovídá pozorování ve světlém poli. Polní clona a aperturová clona umožňují nastavení Köhlerova osvětlení v odraženém světle. Zdrojem budicího světla jsou LED diody. LED diody okamžitě dosáhnou jasu nastaveného uživatelem. Při delším používání se nezahřívají a v případě potřeby se mohou rychle vypnout. Díky tomu lze snadno přecházet z techniky světlého pole na fluorescenci a zpět. Životnost LED diod je 50 000 hodin. Pro výuku na vysokých školách se doporučuje zvolit fluorescenci založenou na technologii LED diod, protože jsou nenáročné na údržbu a jejich použití je nejbezpečnější.

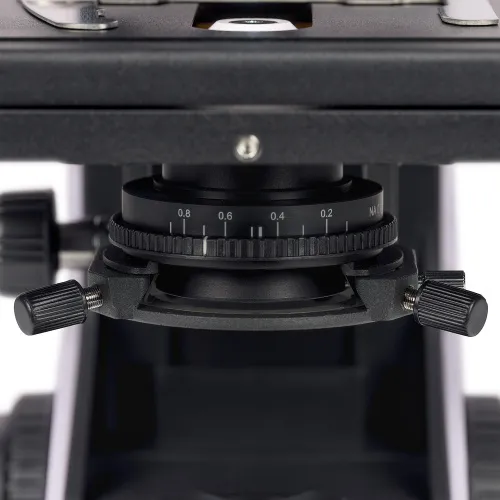

Kondenzor

Abbeův kondenzor je výškově nastavitelný a lze jej vycentrovat. Typ montáže: s rybinovým držákem. Kroužkem kondenzoru se nastavuje aperturní clona. Tělo kondenzoru má označení clony a prstenec má indikační značku. Pro dosažení vysoce kontrastního obrazu se doporučuje nastavit aperturovou clonu mírně pod hodnotu numerické apertury používaného objektivu podle značek a indikátoru.

Zdroj procházejícího světla

Osvětlovací soustava pro pozorování v procházejícím světle používá 3W LED diodu. Osvětlovací soustava mikroskopu má funkci nastavení barevné teploty v rozsahu 3000 až 7000 K. Uživatel si zvolí příjemnou teplotu chromatičnosti a může ji snadno přepnout jedním tlačítkem vždy, když vyšetření preparátu vyžaduje úpravu osvětlení. Životnost LED diod je 50 000 hodin.

Köhlerovo osvětlení v procházejícím světle

Zdroj světla je umístěn v zadní části základny mikroskopu a pomocí zrcadla je směrován do kolektoru. Kontrast obrazu se reguluje aperturní clonou kondenzoru, zatímco velikost osvětleného pole se nastavuje polní clonou. Köhlerovo osvětlení zajišťuje rovnoměrné osvětlení zorného pole, omezuje parazitní světlo a umožňuje objektivu dosáhnout maximálního rozlišení.

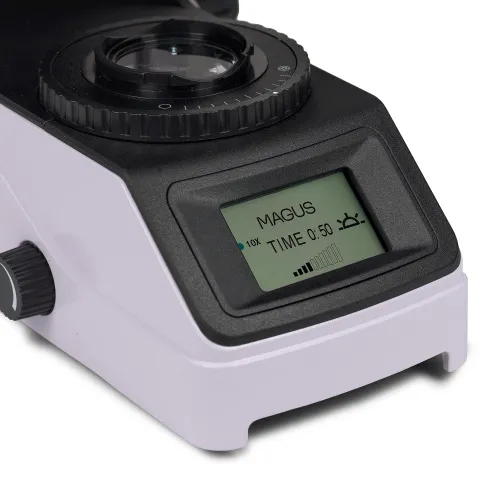

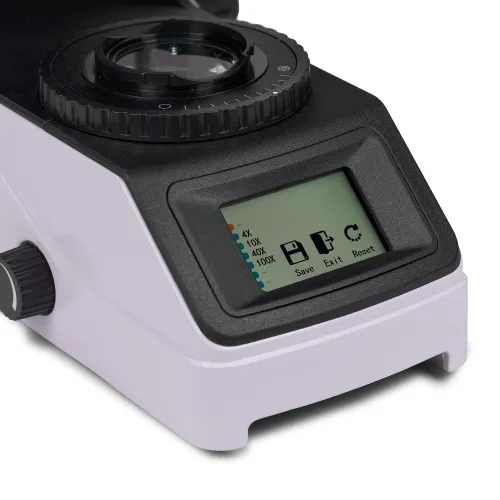

Stavový LCD displej

LCD displej na základně mikroskopu zobrazuje zvětšení objektivu, jas a barevnou teplotu světelného zdroje a provozní režim ("sleep" – spánkový režim, "eco" – úsporný režim). Funkce se ovládají pomocí LCD obrazovky a multifunkčního ovladače. Uživatel nastavuje jas a teplotu chromatičnosti osvětlení, uzamkne nastavení jasu a poté nastaví režim spánku a časovače automatického vypnutí.

Ergonomický design

Fyzické nepohodlí způsobuje únavu a snižuje produktivitu. Ergonomický design mikroskopu hraje důležitou roli v každodenním vědeckém výzkumu. MAGUS Lum D470L zajišťuje uživateli vysoký komfort při práci. Uživatel může nastavit výšku pozorování změnou polohy okulárových tubusů, což snižuje namáhání zad a krku. Zaostřovací knoflíky jsou umístěny ve spodní části těla mikroskopu. Uživatel si tak nemusí namáhat ruce. Díky plynulému pohybu mechanismu může uživatel bez námahy zaostřit na objekt. Mikroskop se ovládá s minimálním pohybem ruky, protože dlouhá ovládací rukojeť pracovního stolku a knoflík pro jemné zaostřování jsou umístěny ve stejné pracovní oblasti. Mikroskop je vybaven speciální rukojetí pro přenášení. Konstrukce pro skryté umístění napájecího adaptéru a napájecího kabelu zlepšuje estetiku pracoviště a bezpečnost přenášení mikroskopu a také zjednodušuje skladování přístroje.

Příslušenství

K dispozici je řada příslušenství navržená speciálně pro tento mikroskop. Volitelné objektivy poskytují další zvětšení. Okuláry rozšiřují rozsah zvětšení mikroskopu. Volitelné okuláry vám pomohou maximalizovat potenciál objektivu, který používáte nejčastěji. Volitelné nástavce pro fázový kontrast, tmavé pole, polarizaci a DIC rozšiřují rozsah mikroskopických technik a umožňují studovat preparáty, které nejsou ve světlém poli viditelné. K měření objektů se používá kalibrační sklíčko, které lze kombinovat s okulárem se stupnicí nebo se softwarem kamery.

Alternativní modely

MAGUS Lum D470L lze považovat za alternativu k následujícím modelům: Carl Zeiss Axiolab 5, Leica DM 2000, Leica DM 2000LED, Nikon ECLIPSE Si, Olympus BX 43, Olympus BX 46.

Vlastnosti mikroskopu:

• Studium preparátů emitujících fluorescenci při vystavení excitačnímu světlu
• Mikroskopické techniky: fluorescence v odraženém světle, světlé pole v procházejícím světle
• Trinokulární hlavice s vertikálním tubusem pro instalaci digitální kamery a výškovým nastavením pro přizpůsobení pozorovateli; rozdělení světelného paprsku 50/50
• Kódovaný revolverový nosič objektivů: jas světelného zdroje se nastavuje automaticky v závislosti na zvoleném objektivu
• Rovinné semiapochromatické fluorescenční objektivy s vysokou rozlišovací schopností
• Osvětlovač pro procházející světlo: energeticky úsporná LED 3 W s životností až 50 000 hodin
• Köhlerovo osvětlení a centrovatelný a výškově nastavitelný kondenzor se značkami apertury objektivů
• Inteligentní systém řízení procházejícího světla: automatická volba jasu, zámek nastavení jasu, časovač automatického vypnutí a LCD obrazovka se stavem provozu
• Pracovní stolek bez polohovacího stojanu v ose X a s dlouhou ovládací rukojetí pro pohodlné ovládání

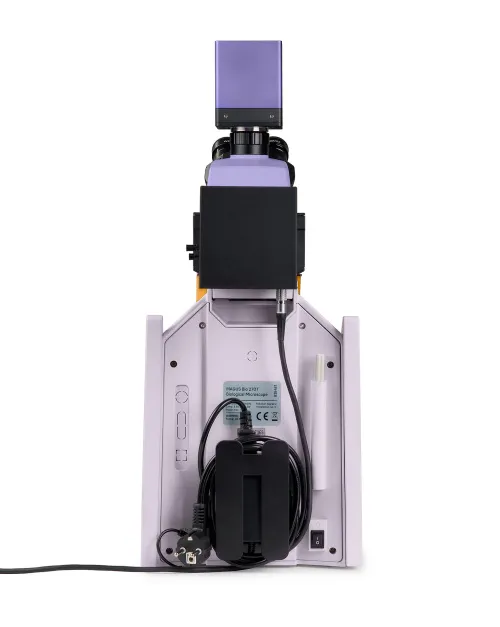

• Ergonomický stojan s držadlem pro přenášení a skrytým uložením napájecího kabelu a napájecího adaptéru
• Široká škála kompatibilního volitelného příslušenství

Funkce kamery:

• Pro fluorescenční pozorování a pozorování v tmavém poli
• Rozlišení 1,7 MP je optimální pro práci s objektivy s velkým zvětšením; velké pixely 9x9 µm zajišťují vysokou citlivost na světlo a nízkou úroveň šumu
• 33 snímků za sekundu pro pozorování pohybujících se objektů, záznam videa a pohyb vzorku bez trhání a zpoždění
• Peltierův článek snižuje teplotu snímače při delším provozu a eliminuje tepelný šum. Díky tomu lze při pořizování snímků používat dlouhé expoziční časy
• Globální závěrka pro rychlé čtení signálu ze snímače, zvýšení jasu obrazu a absenci falešných optických efektů při pozorování pohybujících se objektů
• Barevný CMOS snímač SONY Exmor se zadním osvětlením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i při slabém osvětlení. Získáte jasnější, čistší a barevně sytější snímky

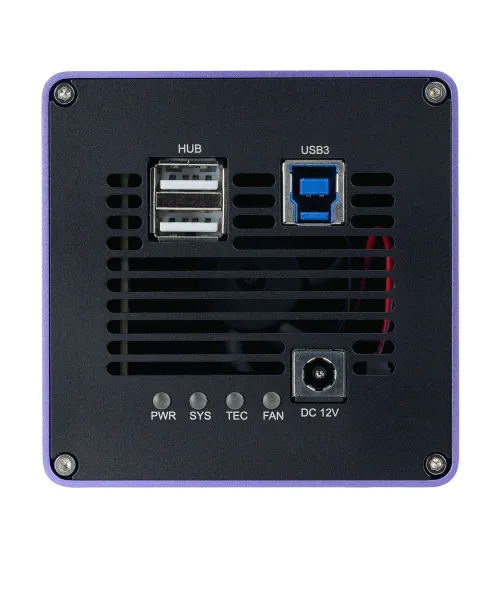

• Rozhraní USB 3.0 pro rychlý přenos dat bez trhání a zpoždění
• Software s funkcemi pro pořizování fotografií, záznam videa, úpravu snímků, zobrazení obrazu na externí obrazovce a měření lineárních a úhlových rozměrů

Obsah sady:

• Digitální kamera MAGUS CLM50 (digitální kamera, USB kabel, napájecí adaptér, přenosný kufřík, USB flash disk s ovladači a softwarem, návod k použití a záruční list)
• Stojan se zdrojem procházejícího světla, zaostřovacím mechanismem, LCD displejem a revolverovým nosičem objektivů
• Držák stolku s uchycením kondenzoru
• Pracovní stolek s držákem preparátů
• Abbeův kondenzor
• Epifluorescenční osvětlovač
• Fluorescenční filtrační kostky FITC/TRITC/DAPI
• Lampová skříň s LED diodami
• Hlavice trinokulárního mikroskopu
• Rovinný semiapochromatický fluorescenční objektiv PlanF S-Apo 4x/0,13 ∞/– WD 17 mm, parfokální vzdálenost: 60 mm
• Rovinný semiapochromatický fluorescenční objektiv PlanF S-Apo 10x/0,30 ∞/0,17 WD 16 mm, parfokální vzdálenost: 60 mm
• Rovinný semiapochromatický fluorescenční objektiv PlanF S-Apo 20x/0,50 ∞/0,17 WD 2,7 mm, parfokální vzdálenost: 60 mm
• Rovinný semiapochromatický fluorescenční objektiv PlanF S-Apo 40x/0,75 ∞/0,17 WD 1,4 mm, parfokální vzdálenost: 60 mm
• Rovinný semiapochromatický fluorescenční objektiv PlanF S-Apo 100x/1,40 olej ∞/0,17 WD 0,18 mm, parfokální vzdálenost: 60 mm
• Okulár 10x/22 mm s velkým očním reliéfem a dioptrickou korekcí (2 ks)
• Očnice (2 ks)
• Adaptér typu C-mount
• Napájecí adaptér a napájecí kabel mikroskopu
• Napájecí zdroj pro fluorescenční nástavec
• Protiprachový kryt
• Návod k použití a záruční list

K dispozici na přání:

• 10x/22 mm okulár se stupnicí
• 10x/22 mm okulár s optickou mřížkou
• 10x/22 mm okulár s nitkovým křížem
• 12,5x/16 mm okulár (2 ks)
• 15x/16 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 30x/8 mm okulár (2 ks)
• Rovinný achromatický objektiv Plan 2x/0,06 ∞/–, parfokální vzdálenost: 60 mm
• Rovinný achromatický objektiv Plan 20x/0,40 ∞/0,17, parfokální vzdálenost: 60 mm
• Rovinný achromatický objektiv Plan 60x/0,80 ∞/0,17, parfokální vzdálenost: 60 mm
• Rovinný apochromatický objektiv Plan Apo 60x/1,42 olej ∞/0,17, parfokální vzdálenost: 60 mm
• Rovinný achromatický objektiv Plan 100x/1,10 voda ∞/0,17, parfokální vzdálenost: 60 mm
• Zařízení s fázovým kontrastem: kondenzor pro fázový kontrast, sada fázových objektivů, centrovací dalekohled
• Kondenzor pro pozorování v tmavém poli NA 0,7–0,9
• Kondenzor pro pozorování v tmavém poli s olejovou imerzí NA 1,3–1,26
• Zařízení pro diferenciální interferenční kontrast (DIC)
• Motorizovaný epifluorescenční nástavec s LED zdrojem světla, kostkami fluorescenčních filtrů a napájecím kabelem
• Sada polarizátoru/analyzátoru
• Kalibrační sklíčko
• Sada barevných filtrů (modrý, zelený, žlutý, matné sklo)
• Adaptér typu C-mount
• Monitor a digitální kamera s rozhraním HDMI
