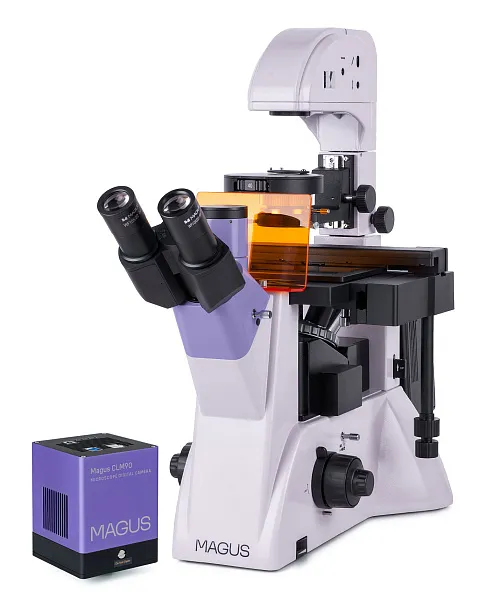

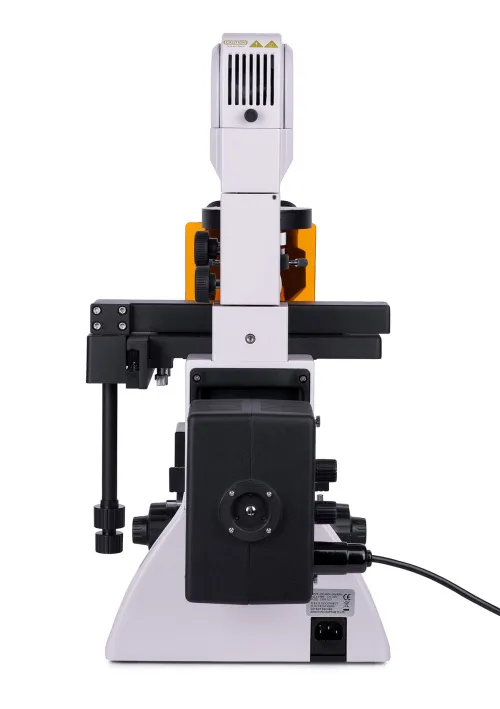

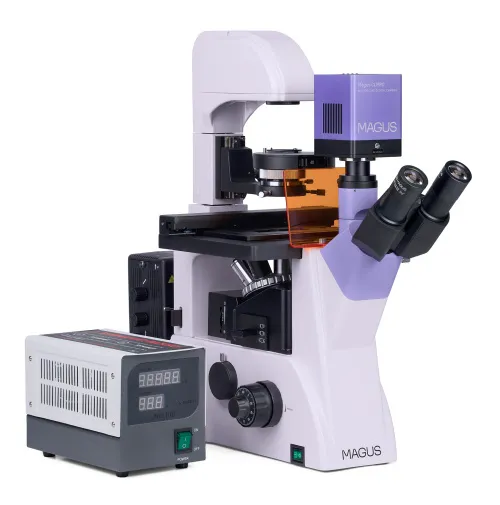

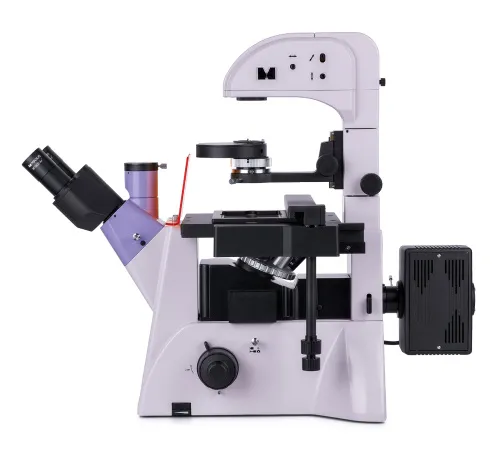

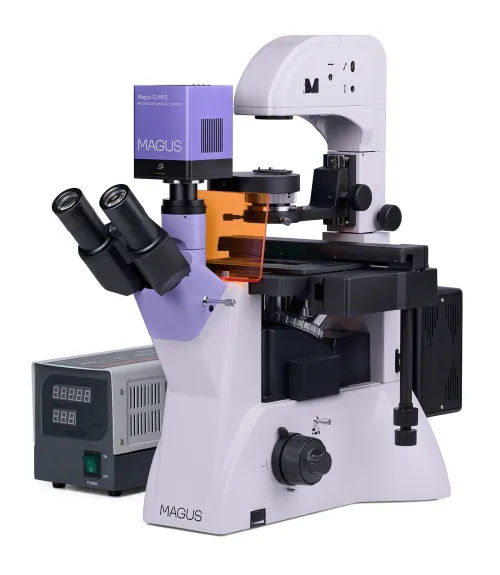

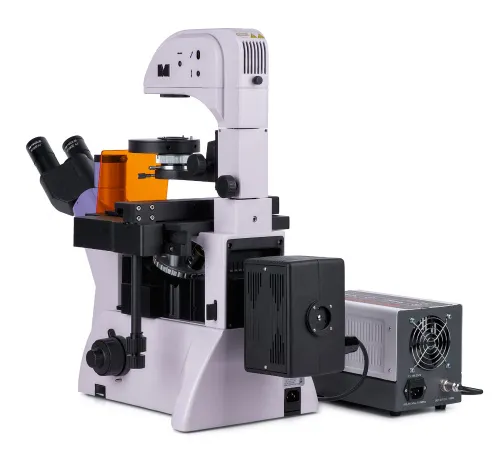

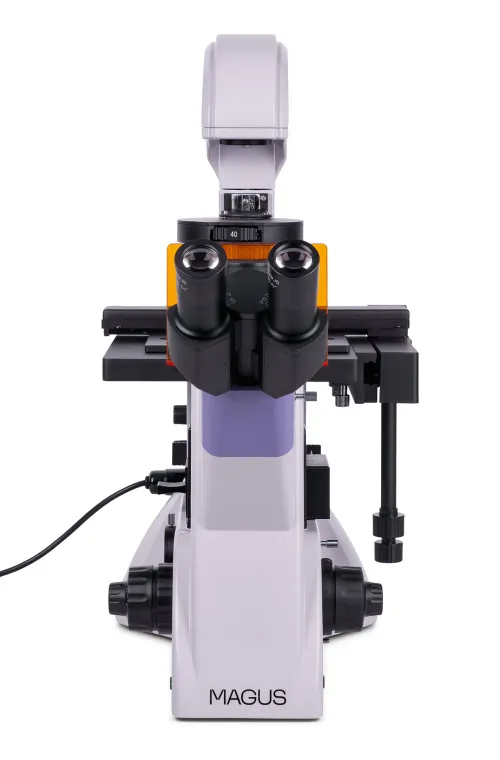

Fluorescenční inverzní digitální mikroskop MAGUS Lum VD500

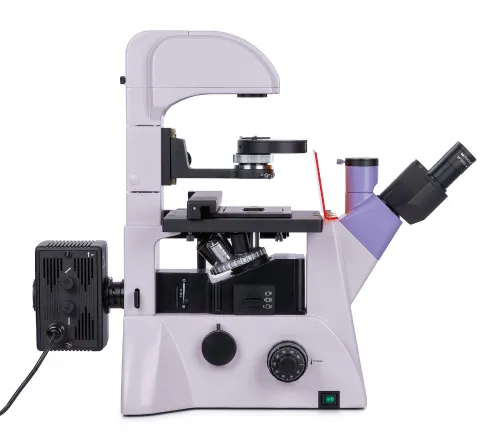

Fluorescenční inverzní mikroskop MAGUS Lum V500 je určen k pozorování vzorků v laboratorních nádobách o výšce až 55 mm a tloušťce dna až 1,2 mm. Pokud je stojan osvětlovací soustavy nakloněný, je možné používat i větší laboratorní nádoby s výškou až 165 mm. Vzorky lze pozorovat v odraženém světle (technika fluorescenční mikroskopie) a v procházejícím světle (mikroskopie světlého pole a mikroskopie s fázovým kontrastem). Hlavní oblasti použití mikroskopu: medicína, farmakologie, biochemie, epidemiologie atd.

Digitální fotoaparát

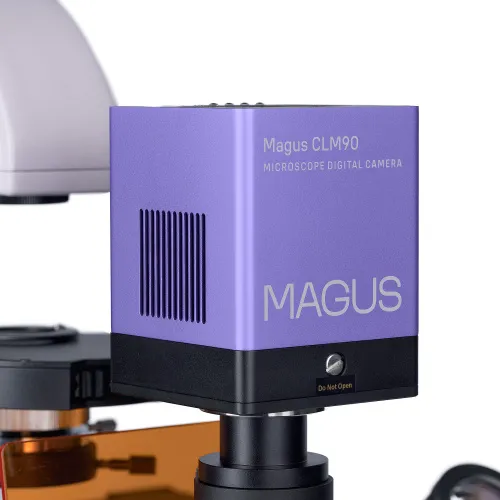

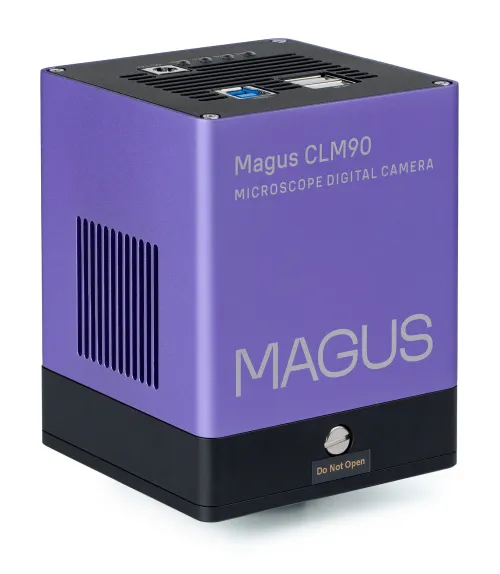

Digitální fotoaparát MAGUS CLM90 je určen pro použití v technikách fluorescenční mikroskopie a mikroskopie v temném poli.

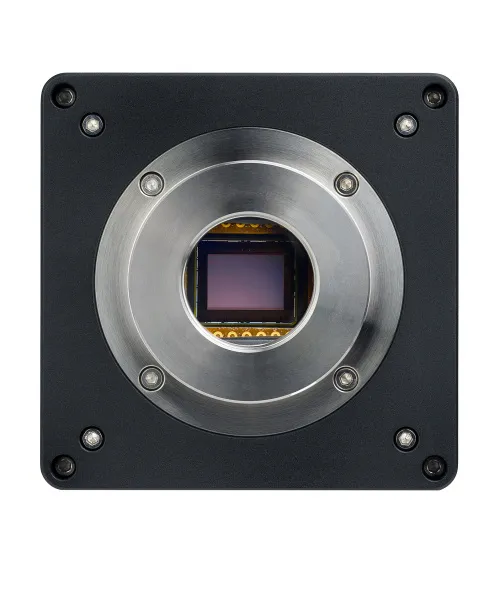

Fotoaparát je vybaven 7,1 Mpx snímačem a vytváří realistické snímky v rozlišení 3200x2200 px. Fotoaparát se doporučuje používat s objektivy 4x, 10x, 20x a 40x. Při práci s objektivy s malým zvětšením vám fotoaparát umožní vidět jemnější detaily.
Video se v závislosti na rozlišení nahrává rychlostí 51,3 nebo 133,8 snímků za sekundu. Videa jsou plynulá s měkkými a jemnými přechody mezi snímky. Pohyb vzorku se zobrazuje v reálném čase bez zpoždění. Fotoaparát usnadňuje práci s objekty, které se pohybují, a je vhodný pro ukázky ve školních třídách.
Fotoaparát je vybaven rozhraním USB 3.0. Rychlost přenosu dat je 10krát vyšší než u fotoaparátů s rozhraním USB 2.0. Vysokorychlostní fotoaparát se doporučuje pro profesionální laboratoře, výzkum nebo výuku na univerzitách.

Optika

Mikroskop je vybaven trinokulární hlavou s trinokulárním tubusem. Na mikroskopu je boční port pro kameru. Mikroskop je vybaven rozhraním, které umožňuje současné připojení digitálního fotoaparátu i monitoru. Rozdělení paprsku na trinokulární hlavě probíhá v poměru 100/0 nebo 50/50, na těle jde o poměr 100/0 nebo 0/100. Tubusy okuláru jsou otočné o 180°. Díky tomu lze oční reliéf nastavit dle potřeby konkrétního uživatele.

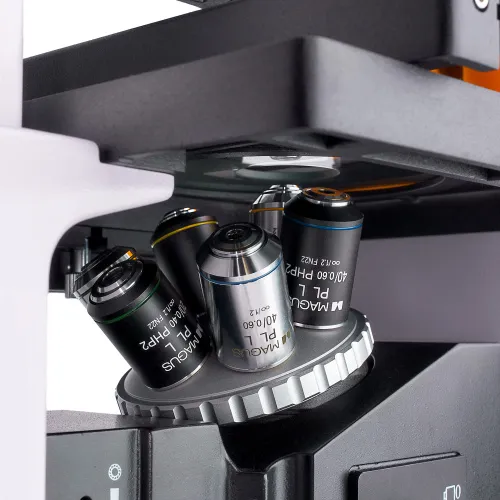

Revolverový nosič je umístěn na stojanu pod pracovním stolkem. Disponuje šest volnými sloty pro montáž objektivů. Součástí balení jsou tři objektivy s fázovým kontrastem a tři objektivy pro fluorescenční a světlé pole. K dispozici jsou rovinné achromatické objektivy s dlouhou pracovní vzdáleností pro nádoby s tloušťkou dna 1,2 mm.

Osvětlení

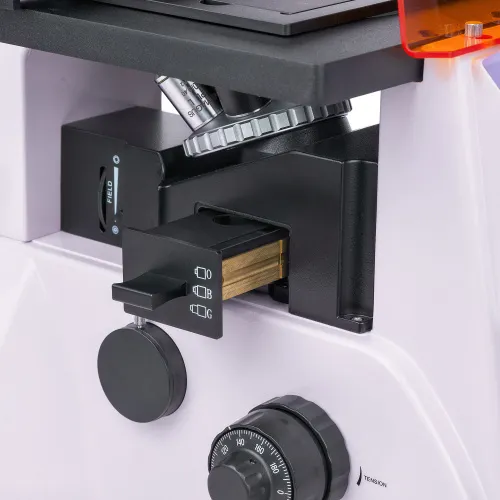

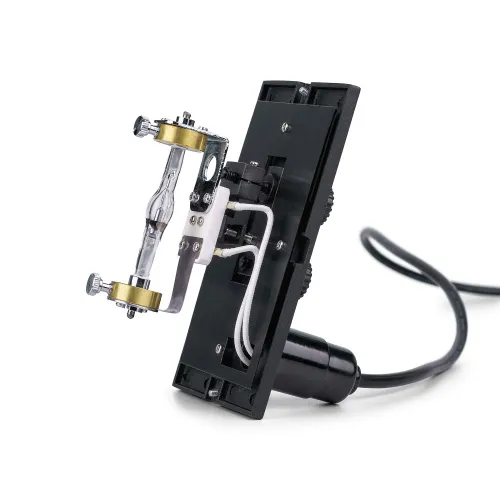

Zdrojem odraženého světla je rtuťová výbojka 100 W. Zdroj světla je uzavřený v lampové skříňce pro lepší odvod tepla a nižší riziko přehřátí během dlouhého provozu. Lampová skříňka umožňuje široký rozsah vlnových délek a špiček, takže je vhodná pro práci s různými fluorescenčními barvivy. Fluorescenční filtry: ultrafialový (UV), fialový (V), modrý (B) a zelený (G). Rtuťová výbojka má jasné světlo, zajišťuje dobrou viditelnost a v případě potřeby ji lze snadno vyměnit.

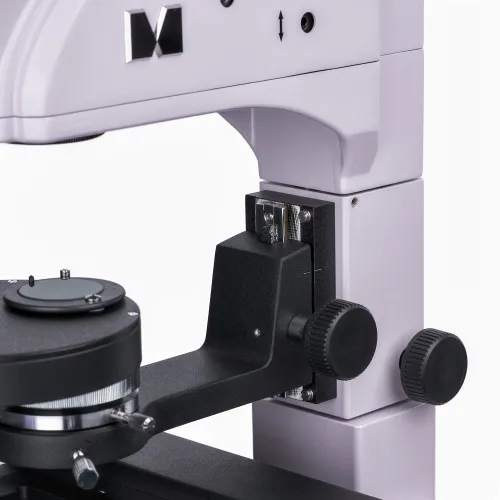

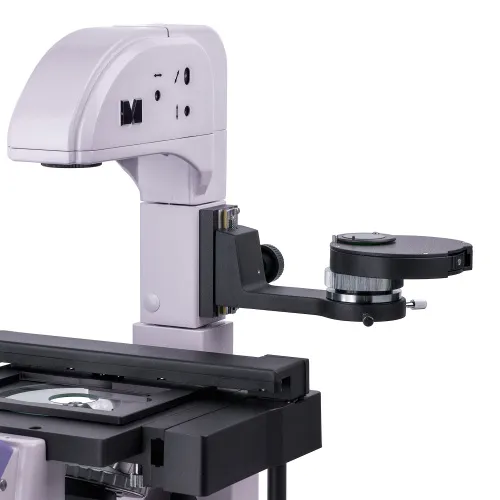

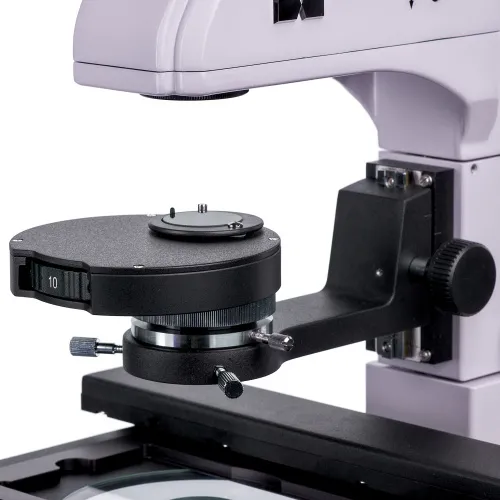

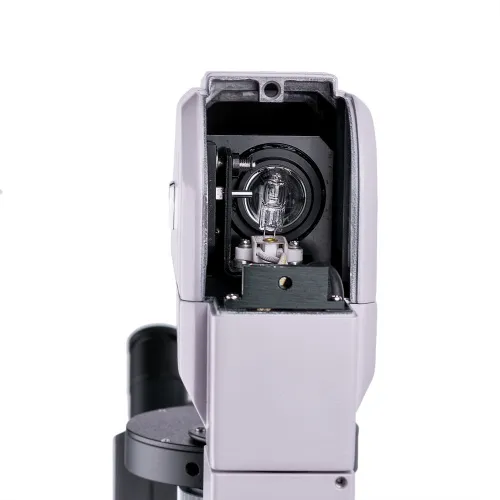

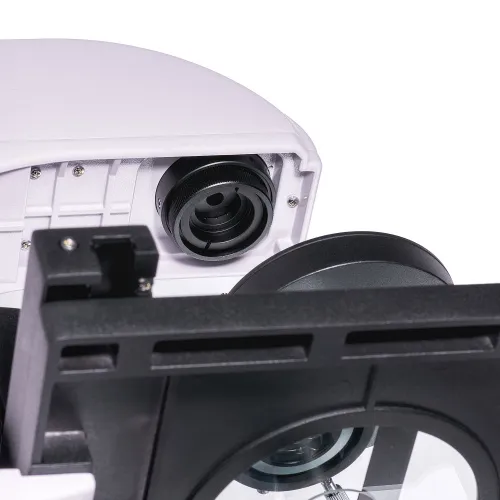

Procházející světlo zajišťuje 30 W halogenové osvětlení. Tento zdroj svítí jasně a zajišťuje teplé spektrum světla. Pozorování je proto u každého objektivu efektivní a pohodlné pro oči. Mikroskop má kondenzor fázového kontrastu se čtyřmi sloty: jeden je používán pro světlé pole a další tři jsou určeny pro 10x, 20x a 40x objektivy s fázovým kontrastem. Fázové prstence lze vystředit. Otáčením disku můžete přepínat ze světlého pole na fázový kontrast a zpět. Tento systém je vhodný pro výzkum, kde šetří čas při práci.

Köhlerovo osvětlení pro procházející a odražené světlo. S použitím této metody lze získat jasný a ostrý obraz ve vysokém rozlišení bez artefaktů a ztmavení na okrajích.

Pracovní stolek a zaostřovací mechanismus

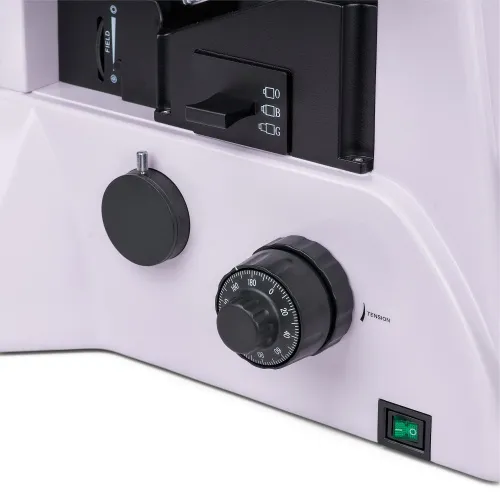

Pracovní stolek je fixní a disponuje mechanismem pro posun laboratorních nádob. Laboratorní nádoby lze posouvat horizontálně do dvou k vzájemně kolmých směrů. Precizní a plynulý mechanismus pohybu je vybaven čtyřmi držáky na nádoby různých velikostí. Zaostření mikroskopu se nastavuje pomocí knoflíků pro hrubé a jemné zaostřování. Hrubé ostření má aretační knoflík a nastavení tuhosti. Zaostřovací knoflíky jsou umístěny koaxiálně po obou stranách těla mikroskopu.

Příslušenství

Produktová řada zahrnuje dodatečné příslušenství pro mikroskop MAGUS Lum V500: okuláry, digitální fotoaparáty a kalibrační sklíčka.

Klíčové vlastnosti mikroskopu:

• Fluorescenční mikroskopie v odraženém světle, mikroskopie ve světlém poli a mikroskopie s fázovým kontrastem v procházejícím světle
• Možnost pozorování vzorků v laboratorních nádobách do 55 mm a při nakloněném stojanu až do 165 mm
• 100 W rtuťová výbojka jako zdroj odraženého světla, 30 W halogenová výbojka jako zdroj procházejícího světla; Köhlerova osvětlovací soustava
• Čtyři fluorescenční filtry: ultrafialový (UV), fialový (V), modrý (B) a zelený (G)
• Trinokulární hlava otočná o 180°. Dvě možnosti montáže digitálního fotoaparátu a monitoru: rozdělení paprsku 100/0 nebo 50/50 (trinokulární hlavice), rozdělení paprsku 100/0 nebo 0/100 (na mikroskopu)
• Pracovní stolek s držáky na nádoby různých průměrů
• Kondenzor fázového kontrastu s clonou pro mikroskopii světlého pole a třemi clonami pro fázový kontrast

Klíčové vlastnosti fotoaparátu:

• Pro fluorescenční mikroskopii a mikroskopii v temném poli s objektivy 4x, 10x, 20x a 40x
• Rozlišení 7,1 Mpx: při pozorování s objektivy s malým zvětšením vám fotoaparát umožní vidět jemnější detaily
• 51,3 fps a 133,8 fps při rozlišení 3200x2200 px a 1584x1100 px pro pozorování pohybujících se objektů, záznam videa a pohyb preparátu bez trhání a zpoždění
• Peltierův článek snižuje teplotu snímače při dlouhodobém provozu a eliminuje tepelný šum, a proto lze při fotografování používat dlouhé časy závěrky
• Globální závěrka pro rychlé čtení signálu ze snímače, zvýšený jas obrazu, žádné falešné optické efekty při pozorování pohybujících se objektů
• Černobílý CMOS snímač SONY Exmor s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i při slabém osvětlení. Získáte jasnější, čistší a barevně sytější snímky
• Rozhraní USB 3.0 pro rychlý a plynulý přenos dat
• Software s funkcemi fotografování, záznamu videa, střihu/úprav obrazu, externího zobrazení, lineárního a úhlového měření

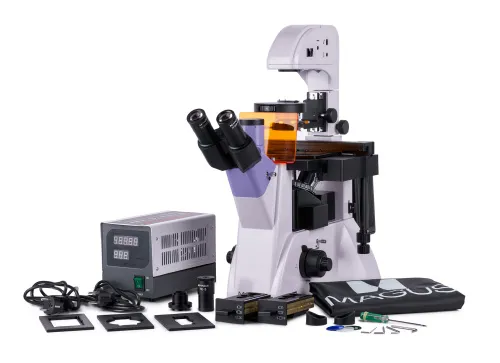

Obsah sady:

• Digitální fotoaparát MAGUS CLM90 (digitální fotoaparát, USB kabel, adaptér 12 V, 3 A, kufřík, instalační CD s ovladači a softwarem, uživatelská příručka a záruční list)
• Základna s napájecím vstupem, zdroj procházejícího světla a kondenzor, mechanismus zaostřování, pracovní stolek a revolverový nosič objektivů
• Fluorescenční jednotky
• Rtuťová výbojka
• Trinokulární hlava
• Rovinný achromatický objektiv s korekcí na nekonečno: PLL 10x/0,25 WD 4,3 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PLL 20х/0,40 WD 8,0 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PLL 40х/0,60 WD 3,5 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PLL 10x/0,25 PHP2 WD 4,3 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PLL 20x/0,40 PHP2 WD 8,0 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PLL 40x/0,60 PHP2 WD 3,5 mm
• Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
• UV filtr
• Adaptér typu C-mount 1x
• Šestihranný klíč
• Napájení rtuťové výbojky
• Napájecí kabel
• Síťový kabel osvětlovací soustavy pro pozorování v odraženém světle
• Protiprachová krytka
• Uživatelská příručka a záruční list

K dispozici na přání:

• 10x/22 mm okulár se stupnicí
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Kalibrační sklíčko
