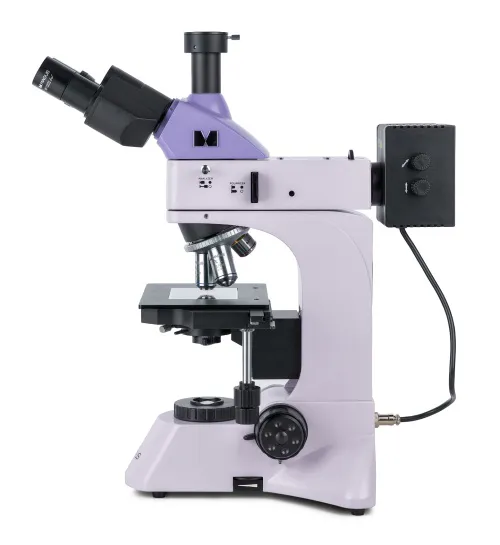

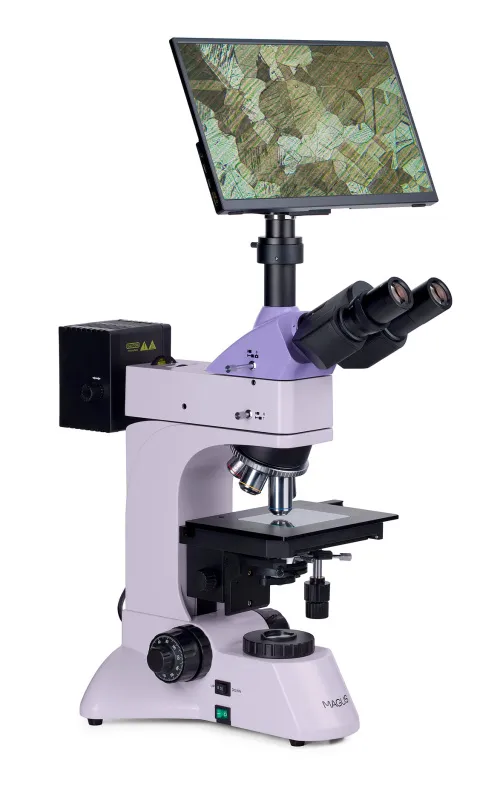

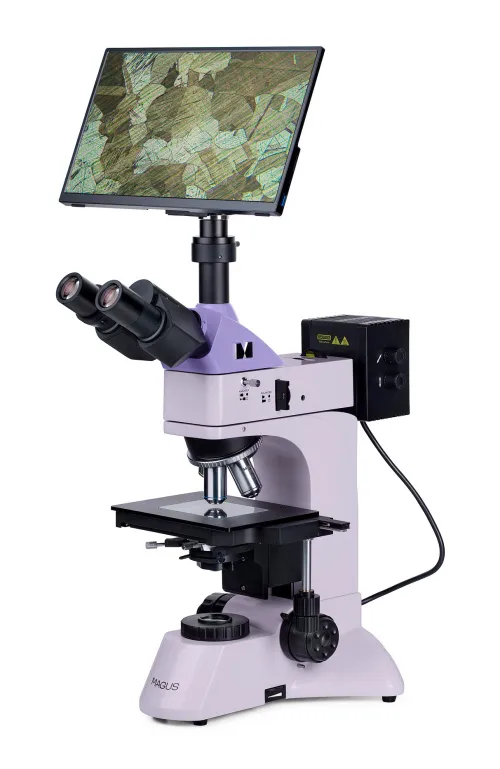

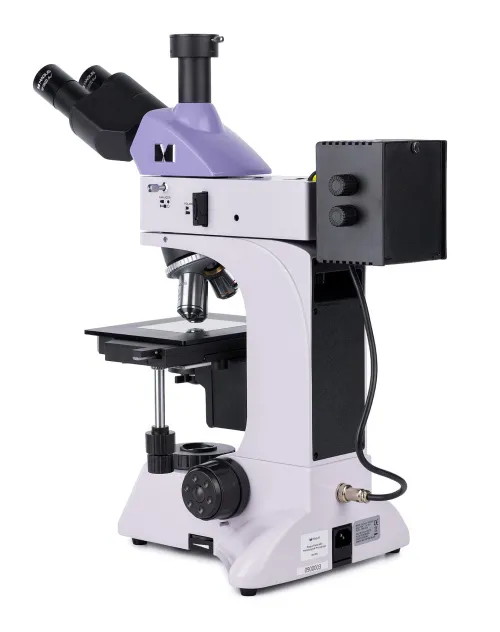

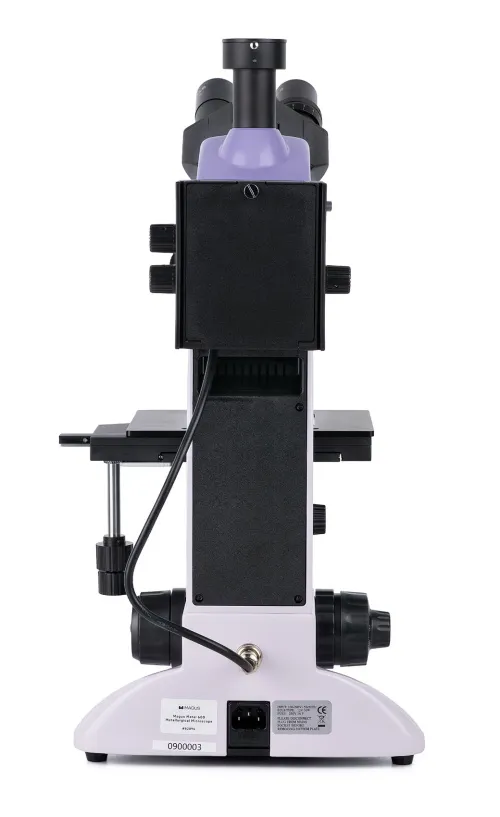

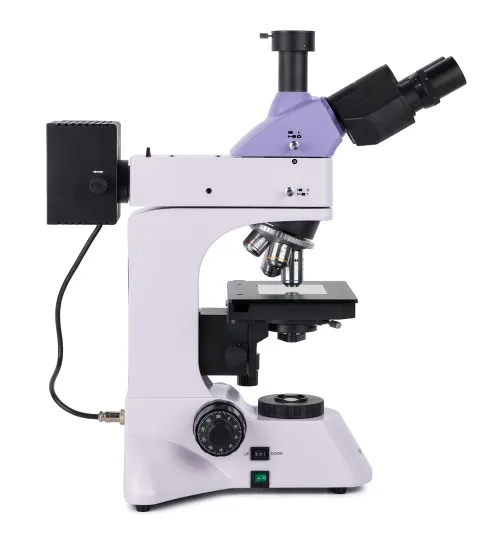

Metalurgický digitální mikroskop MAGUS Metal D600 LCD

Metalurgický mikroskop MAGUS Metal D600 LCD je určen ke studiu neprůhledných vzorků (kovů, slitin, nátěrů, polovodičových a dalších materiálů) v odraženém světle pomocí technik mikroskopie ve světlém poli a polarizační mikroskopie. Můžete studovat mikrostruktury na plochých a leštěných vzorcích. Osvětlení procházejícím světlem umožňuje pod mikroskopem zkoumat také částice zachycené na filtrech a průsvitné materiály (např. tenké vrstvy). Mikroskop je vhodný pro výzkum a analýzy prováděné geology, metalurgy, inženýry, archeology a odborníky v dalších vědních oborech.

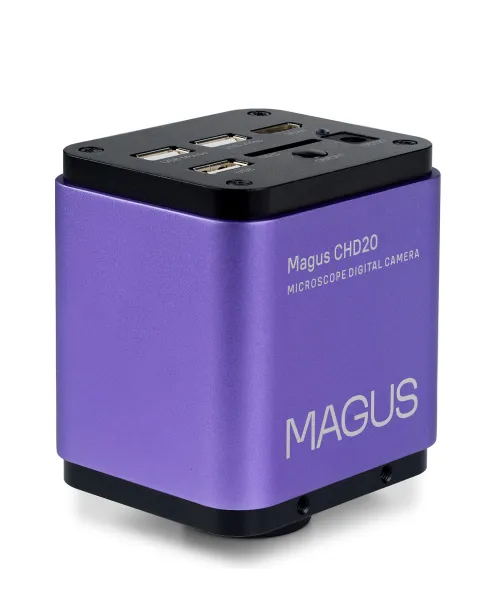

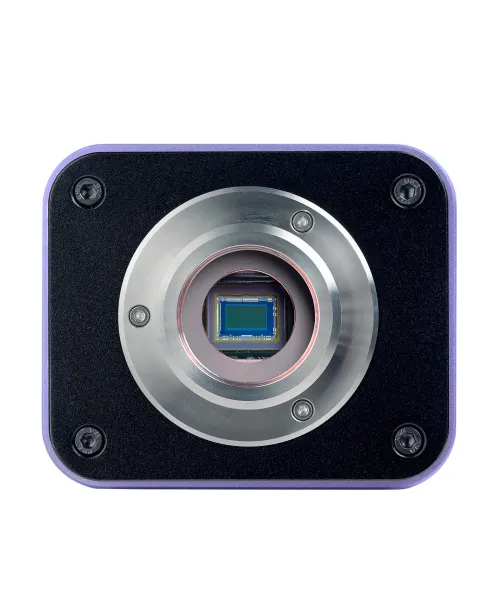

Digitální fotoaparát

Digitální fotoaparát MAGUS CHD20 je vybaven 2 Mpx snímačem a vytváří realistické snímky Full HD v rozlišení 1920x1080 px. Fotoaparát se vyznačuje vysokou citlivostí na světlo, která je vhodná pro práci při zářivkovém světle. Díky použití mozaikových filtrů základních barev R, G, B je dosaženo nízkého tmavého proudu a čistého obrazu. Fotoaparát využívá rozhraní HDMI pro přímé připojení k televizoru, monitoru nebo projektoru. V tomto režimu pracuje fotoaparát samostatně bez počítače. Rozhraní HDMI poskytuje vysokou a stabilní rychlost přenosu z fotoaparátu na externí obrazovku. Pro připojení fotoaparátu k počítači je k dispozici další rozhraní USB 2.0. Video se nahrává rychlostí 60 nebo 50 snímků za sekundu v závislosti na výstupním rozhraní. Fotoaparát kombinuje vysoký počet snímků za sekundu a velkou šířku pásma HDMI, a proto jsou videa živá bez zamrzání nebo mezer mezi snímky. Při maximálním rozlišení produkt nabízí dobře prokreslený obraz, bezchybně se pohybující objekty a zobrazení bez zpožďování.

Monitor

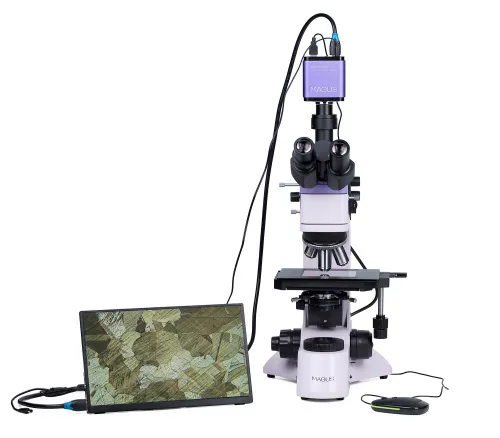

Monitory MAGUS MCD pracují v kombinaci s fotoaparáty MAGUS CHD a tvoří kompletní zobrazovací systém pro mikroskopy MAGUS.
Připojení k fotoaparátu probíhá prostřednictvím jeho rozhraní HDMI. Monitor zobrazuje obrázky v reálném čase. Jeho IPS LCD displej má široký pozorovací úhel, vysoký jas a dobrý kontrast. Při pohledu na obrazovku i z velkého úhlu není obraz zkreslený. Velikost obrazovky je 13,3".

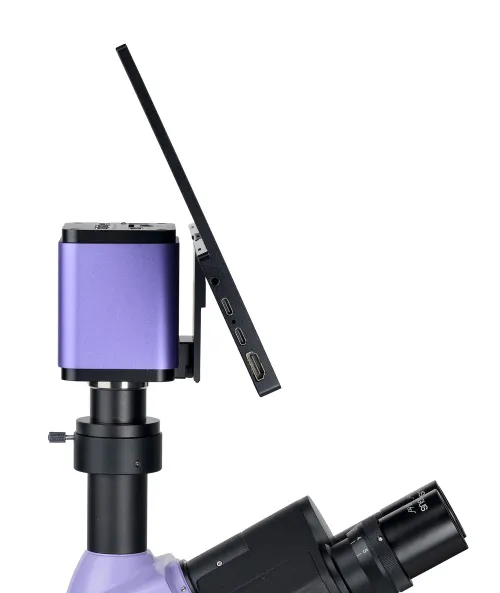

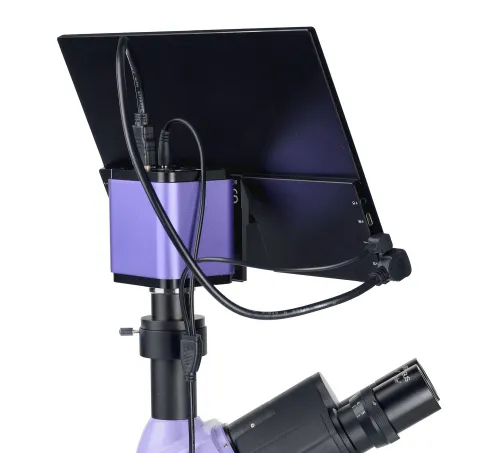

Monitor lze nainstalovat na vodorovnou plochu pomocí skládacího stojanu nebo jej připevnit přímo na fotoaparát či stativ.

Optika

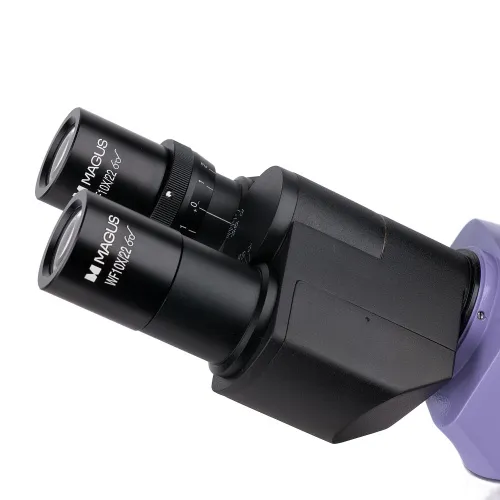

Trinokulární hlava je vybavena trinokulárním tubusem pro montáž fotoaparátu (není součástí dodávky). Světelný paprsek lze rozdělit do dvou poloh: 100:0 nebo 0:100, což znamená, že světelný paprsek můžete nasměrovat buď do digitálního fotoaparátu, nebo do tubusu okuláru. Trinokulární hlava je nakloněna o 30°, což je vhodné pro dlouhá pozorování. Na levém tubusu je kroužek pro nastavení dioptrií.

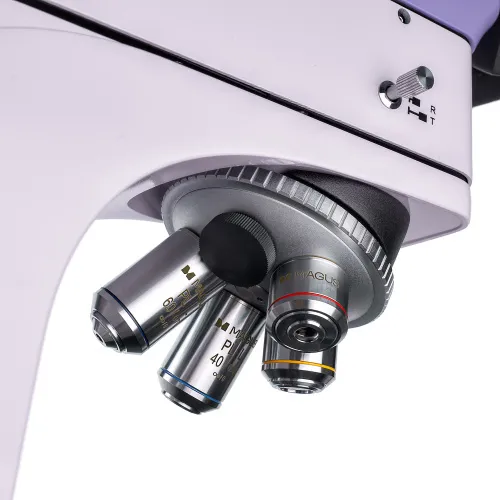

V základní konfiguraci se zvětšení mikroskopu pohybuje od 50x do 600x. Pokud chcete zvýšit horní hranici zvětšení, můžete namontovat další okuláry. Revolverový nosič s objektivy je orientován směrem dovnitř. Současně lze namontovat pět objektivů – čtyři z nich jsou součástí sady a jeden slot je volný pro instalaci dalšího. Mikroskop používá rovinné achromatické objektivy s dlouhou pracovní vzdáleností vhodné pro mikroskopování ve světlém poli.

Osvětlení

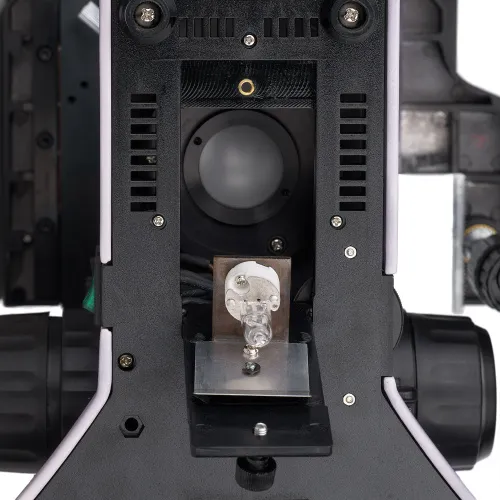

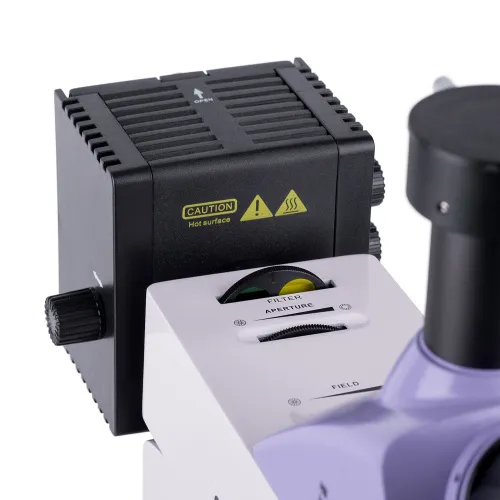

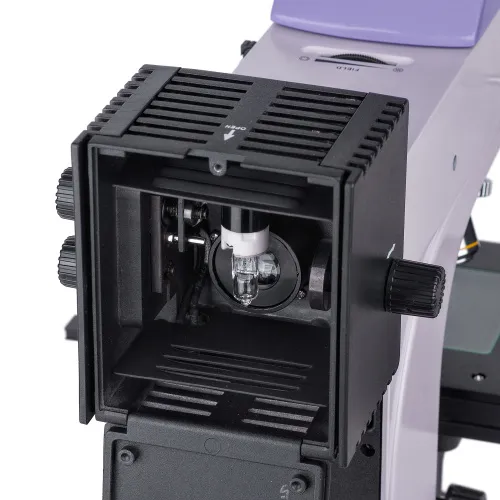

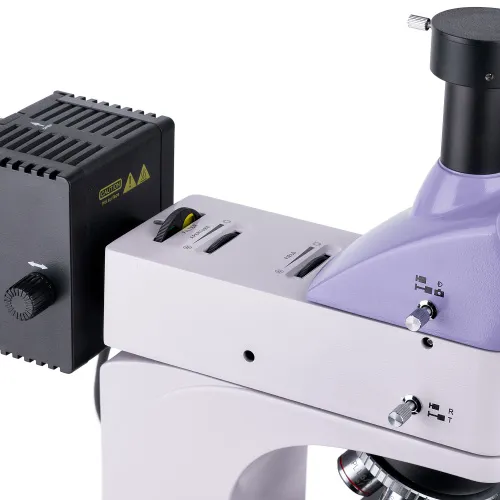

Mikroskop je vybaven osvětlovacími systémy pro pozorování v procházejícím a odraženém světle. Oba používají 30 W halogenové žárovky s nastavitelným jasem napájené ze střídavého zdroje. Halogenové žárovky vyzařují světlo s teplotou barvy, která umožňuje pohodlnou práci.

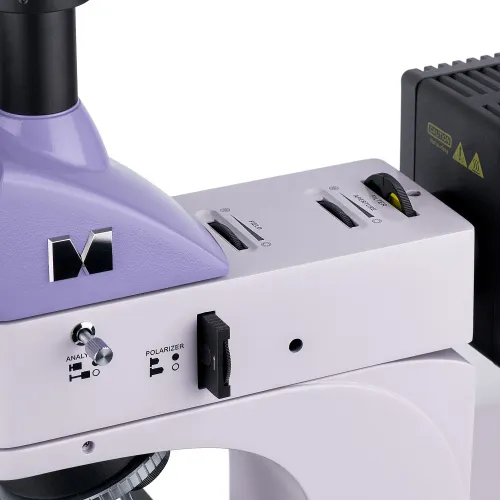

Mikroskop je vybaven polarizačním zařízením pro pozorování v odraženém světle: vestavěným analyzátorem a odnímatelným polarizátorem. Aperturní a polní clony umožňují nastavit Köhlerovo osvětlení a v sadě jsou také barevné filtry. Aperturní clony a zdroj odraženého světla lze vystředit.

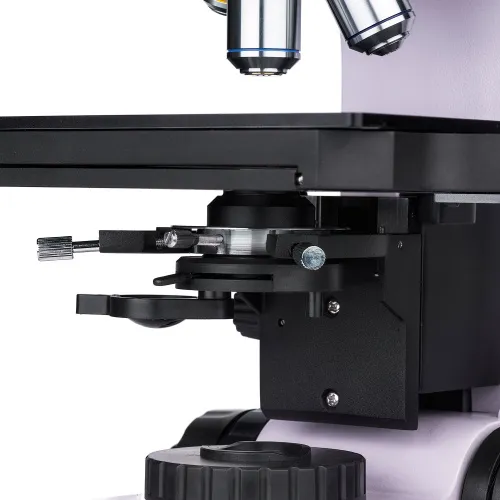

Systém osvětlení procházejícím světlem využívá tradiční Abbeho kondenzor, jehož polohu lze nastavit dvěma způsoby: vystředěním a nastavením výšky. Je doplněn výklopnou čočkou pro použití s objektivy s malým zvětšením. K dispozici jsou aperturní a polní clony, tzn. že můžete použít Köhlerovu metodu osvětlení.

Pracovní stolek a zaostřovací mechanismus

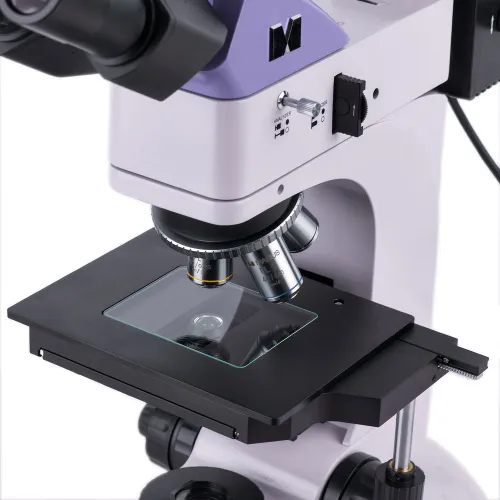

Maximální výška vzorku, který lze umístit na pracovní stolek, je 20 mm. Vzorek se posouvá pohybem stolku podél dvou os. Je doplněn skleněnou deskou, která se používá pro práci s neprůhlednými vzorky.

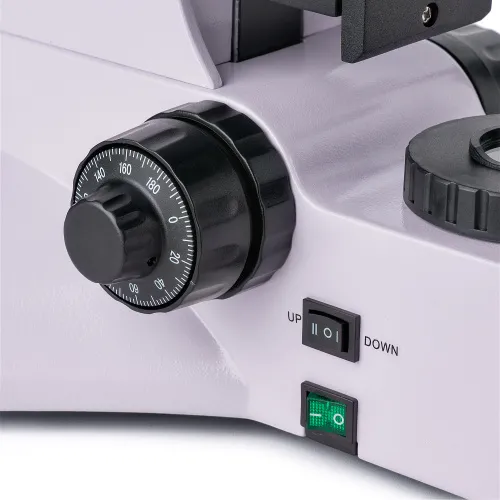

Pro nastavení zaostření se používá mechanismus hrubého a jemného ostření. Zaostřování je plynulé a přesné. Hrubé ostření má aretační knoflík a nastavení tuhosti. Knoflíky ostření jsou umístěny souose na obou stranách, takže při práci nemusíte držet ruce ve vzduchu; místo toho je můžete položit na stůl.

Příslušenství

Mikroskop MAGUS Metal 600 lze dále vybavit dalšími okuláry, objektivy s dlouhou pracovní vzdáleností, digitálními fotoaparáty a kalibračními sklíčky.

Klíčové vlastnosti mikroskopu:

• Mikroskop pro studium neprůhledných plochých a leštěných vzorků v odraženém světle a průsvitných vzorků v procházejícím světle
• Trinokulární hlava s trinokulárním tubusem a rozdělovačem paprsků
• Zdroj procházejícího a odraženého světla: 30 W halogenová žárovka
• Köhlerova osvětlovací metoda v procházejícím a odraženém světle, technika polarizační mikroskopie v odraženém světle
• Prvky (clony a světelné zdroje) osvětlovací soustavy pro pozorování v odraženém světle, které lze vystředit, sada filtrů
• Abbeho kondenzor s výklopnou čočkou, který se používá s objektivy s malým zvětšením
• Široká škála přídavných objektivů a okulárů

Klíčové vlastnosti fotoaparátu:

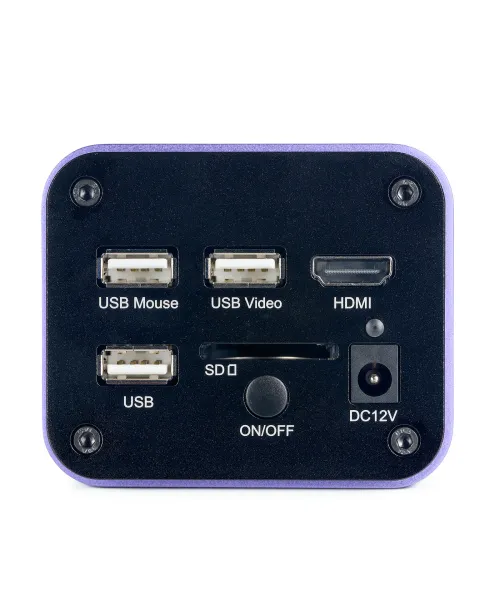

• Fotoaparát pracuje samostatně bez připojení k počítači prostřednictvím rozhraní HDMI. Možnost připojení k počítači prostřednictvím rozhraní USB 2.0
• Rozlišení fotoaparátu je 1920x1080 px – ideální volba pro zobrazení snímků na monitoru s rozlišením Full HD
• 60 nebo 50 snímků za sekundu v závislosti na výstupním rozhraní videa pro pozorování pohybujících se objektů, nahrávání videa a pohyb preparátu bez trhání nebo zpoždění
• Barevný snímač CMOS SONY Starvis s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i při slabém osvětlení. Získáte jasnější, čistší a barevně sytější snímky.
• Software s funkcemi fotografování, záznamu videa, úprav obrazu, externího zobrazení, lineárního a úhlového měření

Obsah sady:

• Digitální fotoaparát MAGUS CHD20 (digitalni fotoaparat, kabel HDMI (1,5 m), kabel USB 2.0 (2 m), USB mys, pametova karta SD 32 GB, napajeci adapter 12 V/1 A (Euro), instalacni CD s ovladaci a softwarem, uzivatelska prirucka a zarucni list)
• LCD monitor MAGUS MCD20
• Základna s napájecím vstupem, zdroj procházejícího světla a kondenzor, zaostřovací mechanismus, pracovní stolek a revolverový nosič objektivů
• Osvětlovací soustava pro pozorování v odraženém světle s krytem
• Trinokulární hlava
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 WD 26,1 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L10х/0,25 WD 20,2 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L40х/0,60 WD: 3,98 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 WD: 2,08 mm
• Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
• Skleněná deska pracovního stolku
• Adaptér typu C-mount 1x
• Šestihranný klíč
• Síťový napájecí kabel
• Síťový kabel osvětlovací soustavy pro pozorování v odraženém světle
• Protiprachová krytka
• Uživatelská příručka a záruční list

K dispozici na přání:

• 10x/22 mm okulár se stupnicí
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L20х/0,40 WD 8,80 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 WD 3,68 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 WD: 1,25 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
• Kalibrační sklíčko
