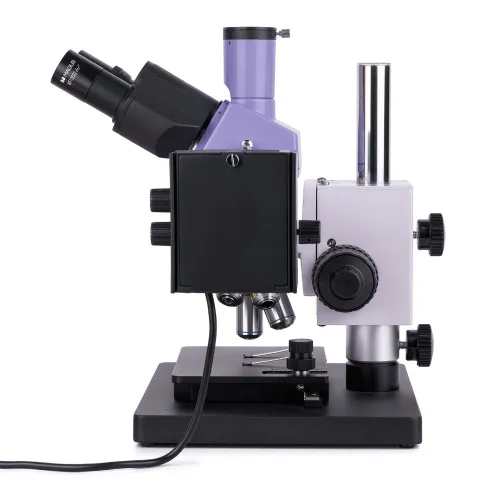

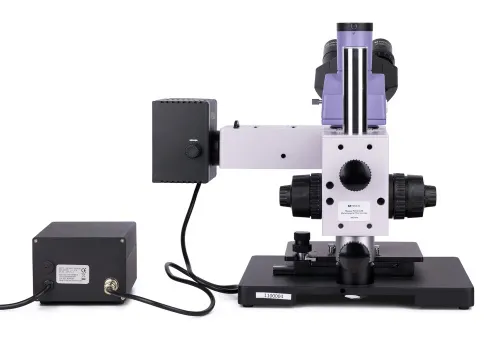

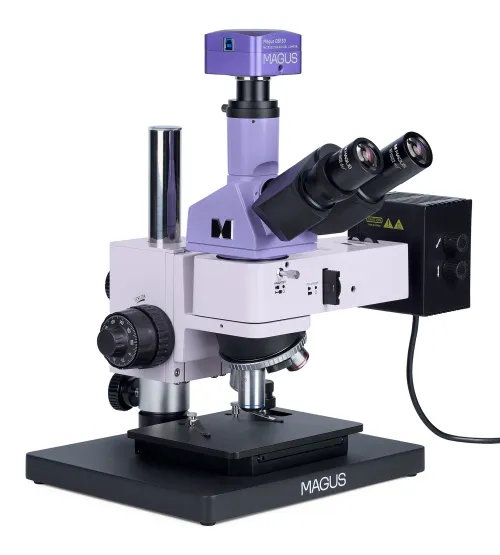

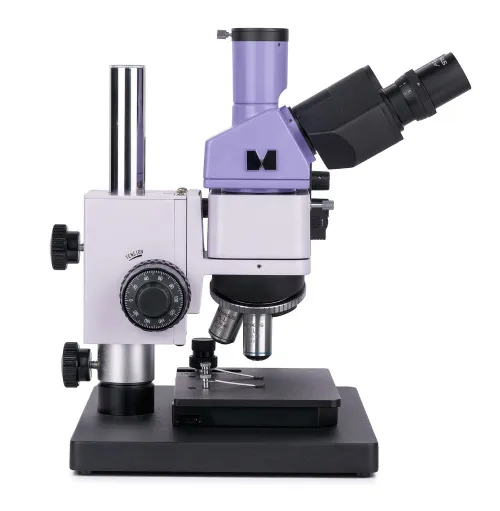

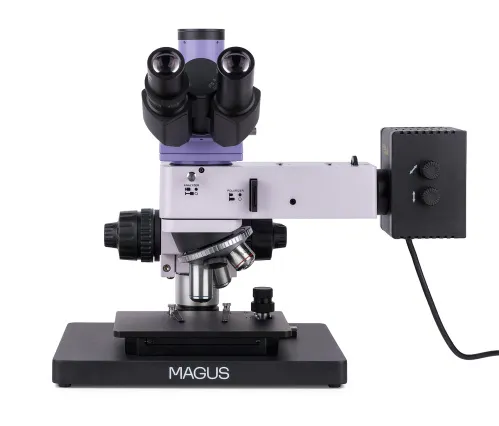

Metalurgický digitální mikroskop MAGUS Metal D630
S fotoaparátem. Zvětšení: 50–500х. Kompaktní mikroskopický stojan, trinokulární hlava, rovinné achromatické objektivy, 30 W halogenová osvětlovací soustava pro pozorování v odraženém světle
ID výrobku | 83028 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018331 |
Velikost balení (DxŠxV) | 39x37x73 cm |
Přepravní hmotnost | 20.1 kg |

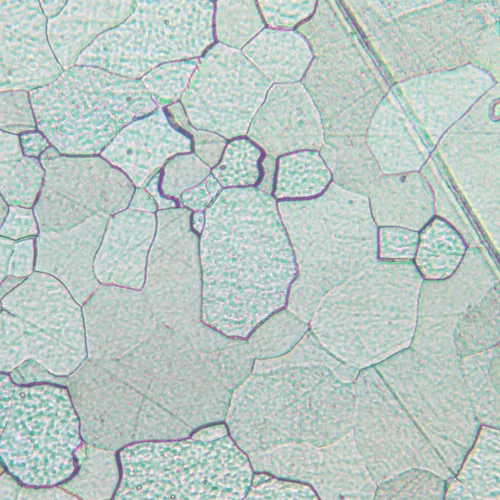

Metalurgický mikroskop MAGUS Metal 630 s odraženým světlem se používá ke zkoumání mikrostruktury neprůhledných objektů libovolné výšky a velikosti. Předmětem studia jsou kovy, slitiny, polovodiče a nátěrové hmoty. Dostupné mikroskopické techniky: světlé pole a polarizované světlo. Jednou z výhod mikroskopu jsou jeho kompaktní rozměry, díky nimž je ideální pro laboratoře s omezeným pracovním a skladovacím prostorem. Mikroskop MAGUS Metal 630 je vynikající volbou pro průmyslová odvětví, výzkumná centra a univerzitní pracoviště.

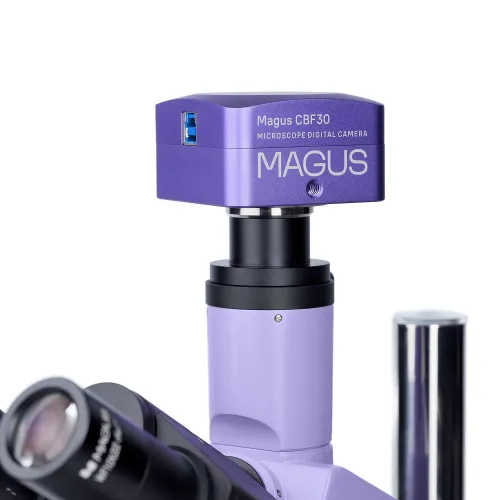

Digitální fotoaparát

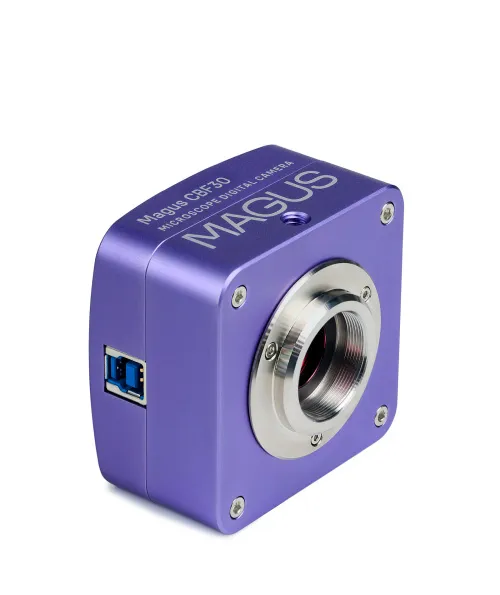

Digitální fotoaparát MAGUS CBF30 umožňuje fotografovat a natáčet video přes mikroskop, upravovat výsledné soubory, organizovat prezentace a provádět lineární a úhlové měření objektů (po správné kalibraci).
Přístroj je určen pro práci s mikroskopy používajícími metodu světlého pole a objektivy s 4x, 10x, 20x a 40x zvětšením.
Snímač s rozlišením 6,3 Mpx umožňuje pořizovat jasné a detailní fotografie a videa v maximálním rozlišení 3072x2048 px. V případě potřeby lze rozlišení snížit na 1536x1024 px. To však neovlivní snímkovou frekvenci, která zůstane na 59 snímcích za sekundu, čímž je zajištěn plynulý přechod snímků bez trhání nebo zpoždění.

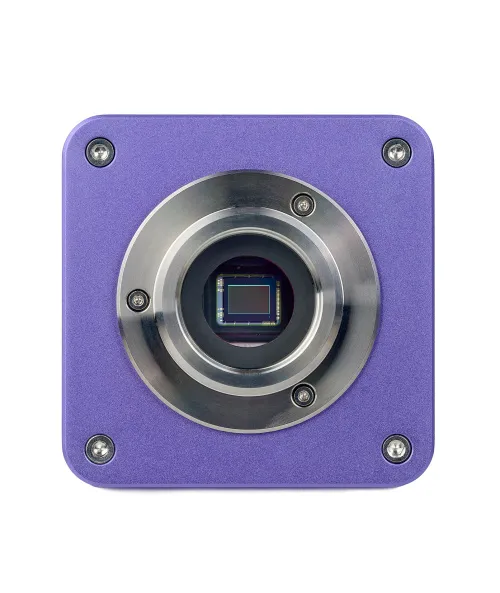

Barevný CMOS snímač SONY Exmor s technologií se zadním podsvícením umožňuje používat fotoaparát i za zhoršených světelných podmínek. Obraz zůstane čitelný a jasný. Použití adaptéru se zvětšením od 0,5x do 0,75x poskytne nejčistší možný obraz bez zkreslení.
Optika
Optika mikroskopu je korigována na nekonečno. Trinokulární tubus, který se používá pro montáž kamery, je umístěn vertikálně. Světelný paprsek lze nasměrovat buď do okulárů, nebo do trinokulárního tubusu. Kamera není součástí základní konfigurace. Práce s tímto mikroskopem je pohodlná po dlouhé hodiny, protože binokulární hlavice je nakloněna o 30°. Na levém okuláru je k dispozici dioptrická korekce pro přizpůsobení optiky zraku uživatele.

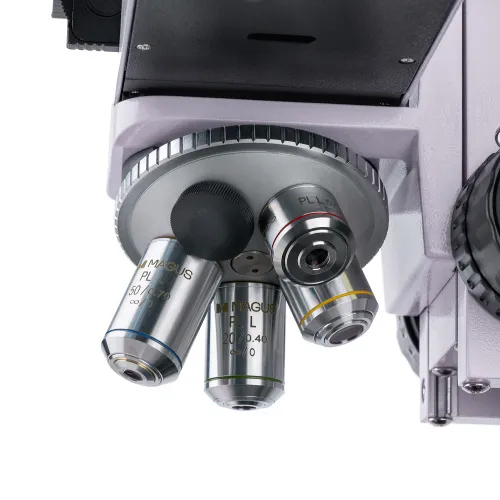

V otočném nosiči objektivů je 5 otvorů. Sada obsahuje 4 plánovací achromatické objektivy. Po jejich instalaci zbývá jeden slot pro instalaci volitelného zařízení. Objektivy s dlouhou pracovní vzdáleností jsou určeny pro mikroskopii v jasném poli.
Osvětlení

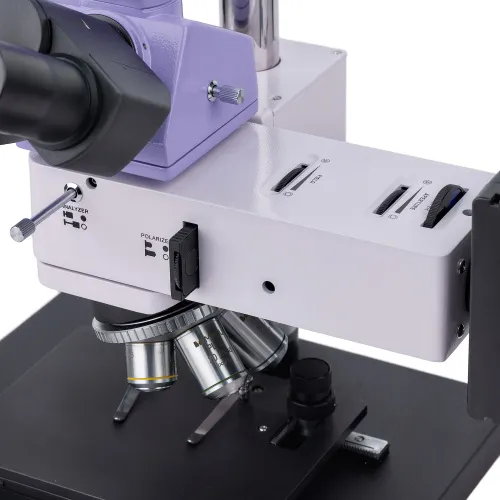

Mikroskop používá pouze osvětlení odraženým světlem. Osvětlovací systém zahrnuje polarizační zařízení, clonu a polní clonu. Zdroj světla: 30 W halogenová žárovka. Její světlo je příjemné pro oči, takže nepřispívá k únavě očí. Membránu a zdroj světla lze vycentrovat a k dispozici je Köhlerovo nastavení osvětlení. K dispozici jsou barevné filtry.
Pracovní stolek a zaostřovací mechanismus

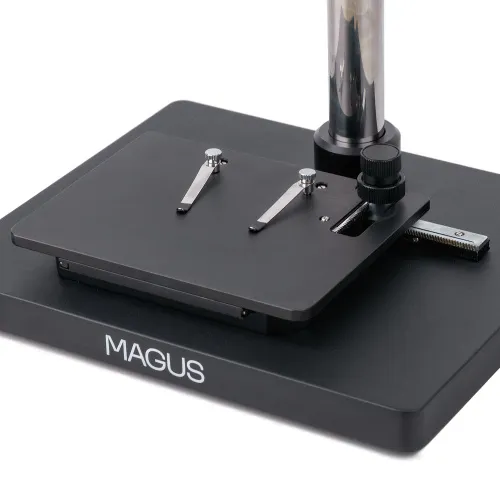

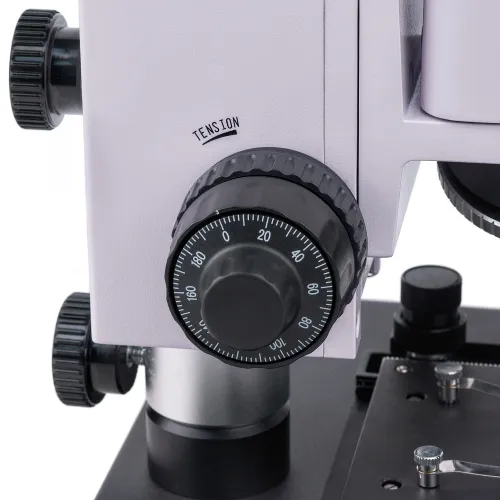

Stojan a zaostřovací mechanismus jedinečné konstrukce poskytují dvě výhody: kompaktní rozměry a možnost pozorovat vzorky libovolné výšky. Mikroskop lze snadno umístit na laboratorní nábytek o maximální výšce 40 cm. Ke zkoumání malých vzorků se používá dvouosý stolek. Zaostřování se nastavuje otáčením koaxiálních knoflíků pro hrubé a jemné zaostřování umístěných na obou stranách stojanu. Mechanismy pracují hladce a přesně. Lze také upravit hrubé napětí.
Příslušenství
Mikroskop lze rozšířit o volitelné příslušenství: objektivy s dlouhou pracovní vzdáleností, okuláry, digitální fotoaparát, kalibrační sklíčka.
Klíčové vlastnosti mikroskopu:
- Žádná omezení týkající se výšky a velikosti vzorku
- Trinokulární hlava s trinokulárním tubusem pro montáž digitálního fotoaparátu a s rozdělovačem paprsků 100:0 a 0:100
- 30 W halogenová žárovka s teplým světlem pro práci v odraženém světle při použití technik mikroskopie v jasném poli a polarizační mikroskopie
- Barevné filtry, možnost nastavení Köhlerova osvětlení, zdroj světla a clony pro pole a clonu, které lze vycentrovat
- Kompaktní stojan pro montáž mikroskopu na malý nábytek
- Množství volitelného příslušenství
Klíčové vlastnosti fotoaparátu:
- Doporučeno pro použití s objektivy s malým zvětšením
- Barevný snímač citlivý na světlo pro čistý obraz i při slabém osvětlení
- Snímková frekvence 59 snímků za sekundu, která je dostatečná pro pozorování pohybujících se objektů nebo rychle se pohybujících procesů
- Součástí sady je software, který plně zajišťuje funkčnost všech funkcí fotoaparátu, a tedy i „rychlý start“
- Spolehlivé rozhraní USB 3.0 pro vysokou rychlost přenosu dat
- Nastavení rozlišení, takže si můžete vybrat možnost, která vám v danou chvíli nejlépe vyhovuje

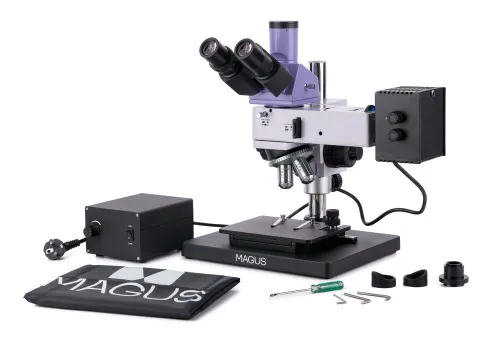

Obsah sady:
- Digitální fotoaparát MAGUS CBF30 (digitální fotoaparát, USB kabel, instalační CD s ovladači a softwarem, uživatelská příručka a záruční list)
- Stojan se zaostřovacím mechanismem, pódiem a otočným nosičem objektivů
- Osvětlovací soustava pro pozorování v odraženém světle s krytem
- Trinokulární hlava
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 WD 26,1 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L10x/0,25 WD 20,2 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L20х/0,40 WD 8,80 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 WD 3,68 mm
- Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
- Adaptér typu C-mount 1x
- Šestihranný klíč
- Základna s napájecím vstupem
- Napájecí kabel
- Síťový kabel osvětlovací soustavy pro pozorování v odraženém světle
- Protiprachová krytka
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 12,5x/14 mm okulár (2 ks)
- 15x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L40х/0,60 WD 3,98 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 WD 2,08 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 WD 1,25 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
- Kalibrační sklíčko
ID výrobku | 83028 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018331 |
Velikost balení (DxŠxV) | 39x37x73 cm |
Přepravní hmotnost | 20.1 kg |
Technické údaje mikroskopu | |
Typ | světlo / optické, digitální, metalurgický |
Hlava | trinokulární |
Hubice | Siedentopf |
Úhel sklonu hlavy | 30° |
Zvětšení, x | 50–500 základní (*volitelně: 50–1000/1250/1500/2000/2500) |
Průměr tubusu okuláru v mm | 30 |
Okuláry | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektivy | rovinné achromatické s korekcí na nekonečno: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70; parfokální vzdálenost 45 mm (*volitelně: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80, PL L100x/0,85 (suché)) |
Revolverový nosič | pro 5 objektivů |
Pracovní vzdálenost, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
Stolek, mm | 185x140 |
Zdvih stolku pomocí zaostřovacího mechanismu, mm | 35/30 |
Pracovní stolek, mm | dvouosý mechanický; velikost základny mikroskopu: 300x240 mm |
Dioptrická korekce okuláru, dioptrií | ±5 (na levém tubusu) |
Clona | vestavěná clona a pole |
Zaostření | koaxiální, hrubý (s hrubým nastavením zaostřovacího napětí) a jemný (0,002 mm) |
S osvětlením | halogenové |
Regulace jasu | ✓ |
Napájení | 220±22 V, 50 Hz, AC síť |
Typ světelného zdroje | 12 V/30 W |
Světelné filtry | zelená, modrá, žlutá, matná |
Teplotní rozsah fotoaparátu, °C | 5...+35 |
Další vlastnosti | vestavěný analyzátor a odnímatelný polarizátor |
Typ uživatele | zkušení uživatelé, profesionálové |
Úroveň obtížnosti montáže a instalace | komplikované |
Možnosti použití | metalurgický |
Umístění světelného zdroje | horní |
Metody pozorování | světlé pole, polarizace |
Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
Digitální fotoaparát | |
Snímač | SONY Exmor CMOS |
Barevný/černobílý | barevný |
Megapixely | 6.3 |
Maximální rozlišení, px | 3072x2048 |
Velikost snímače | 1/1,8" (7,37x4,92 mm) |
Rozměr pixelu, mkm | 2.4x2.4 |
Citlivost na světlo | 425 mV při 1/30 s |
Poměr signálu k šumu | 0,15 mV při 1/30 s |
Expoziční čas | 0,02 ms – 15 s |
Záznam videa | ✓ |
Videozáznam | ano |
Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 59 při rozlišení 3072x2048, 59 při rozlišení 1536x1024 |
Místo montáže | trinokulární tubus, okulárový tubus namísto okuláru |
Obrazový formát | *.jpg, *.bmp, *.png, *.tif |
Formát videozáznamů | výstup: *.wmv, *.avi, *.h264 (Windows 8 a pozdější), *h265 (Windows 10 a pozdější) |
Spektrální rozsah, nm | 380–650 (vestavěný IR filtr) |
Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
Vyvážení bílé | manuální, automatický |
Kontrola expozice | manuální, automatický |
Funkce softwaru | rozměr obrazu, jas, doba expozice |
Software | MAGUS View |
Výstup | USB 3.0, 5 Gb/s |
Systémové požadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 2 GB RAM, port USB 3.0, CD-ROM, 17" nebo větší displej |
Typ montáže | C-mount |
Tělo | pevné hliníkové |
Napájení fotoaparátu | DC, 5 V, z portu USB počítače; 12 V, 3 A adaptér pro Peltierův článek |
Rozsah provozních teplot fotoaparátu, °C | -10...+50 |
Rozsah provozní vlhkosti, % | 30 — 80 |
