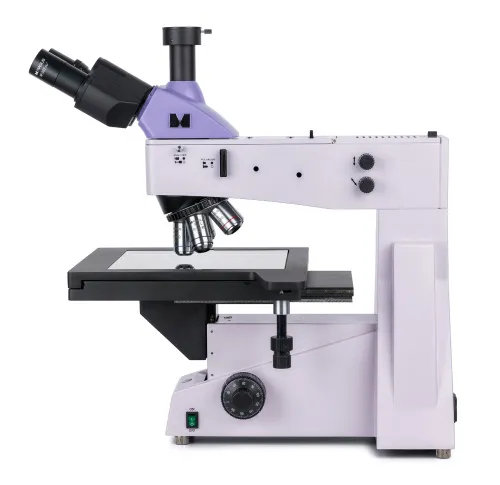

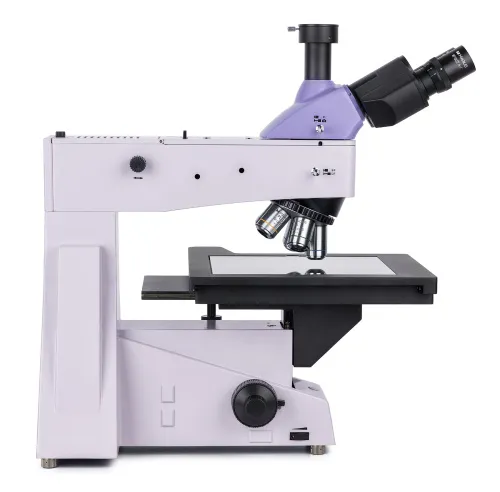

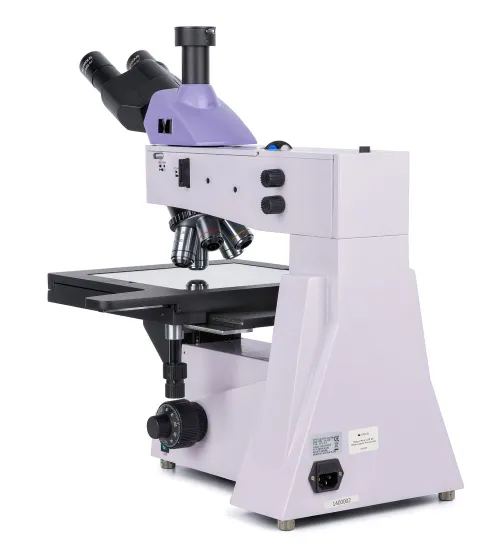

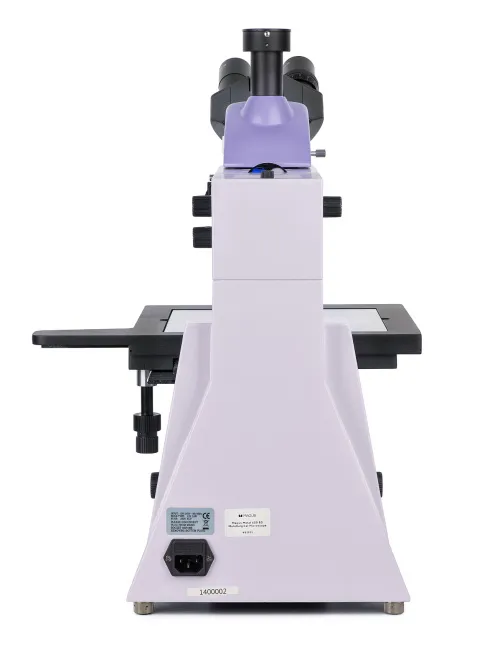

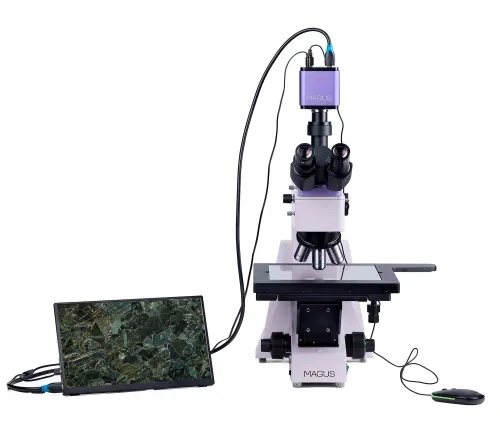

Metalurgický digitální mikroskop MAGUS Metal D650 BD LCD

Metalurgický digitální mikroskop MAGUS Metal D650 BD LCD je vhodný k pozorování povrchů fotomasek, integrovaných obvodů, desek s plošnými spoji a dalších dlouhých a širokých objektů. Je vybaven velkým stolkem, který snadno pojme velké vzorky, a jemným zaostřováním s hodnotou stupnice 0,7 µm pro vysoce přesná pozorování při velkém zvětšení. Techniky mikroskopie v jasném, tmavém a polarizovaném světle. Mikroskop je vhodný pro laboratoře kontroly kvality, výzkumná centra a univerzitní pracoviště.

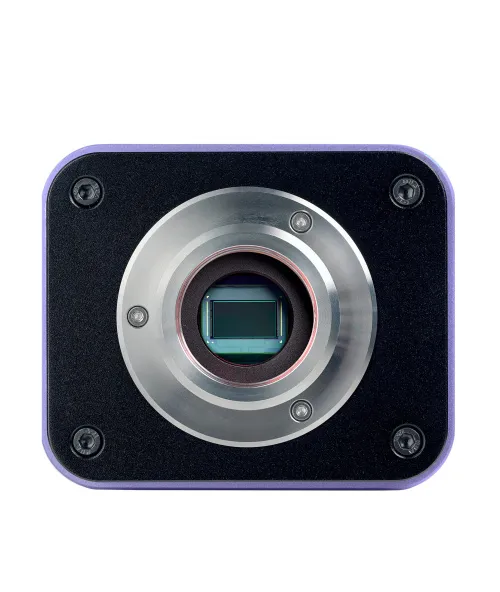

Digitální fotoaparát

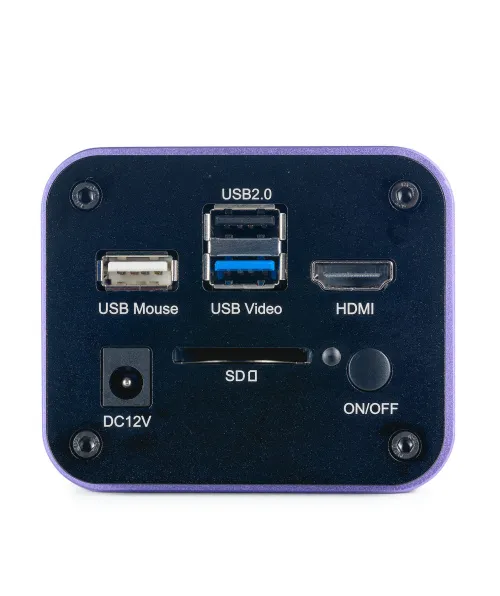

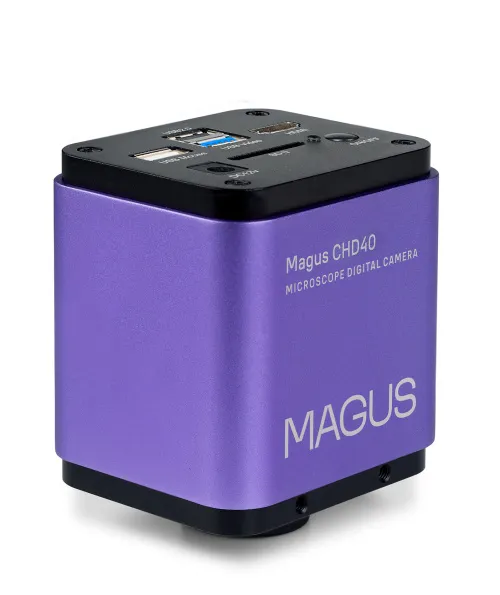

MAGUS CHD40 je digitální HDMI fotoaparát se třemi video rozhraními a automatickým přepínáním mezi rozlišením 4K a Full HD v závislosti na rozlišení monitoru. Fotoaparát je vybaven 8 Mpx snímačem a po připojení přes HDMI nebo USB 3.0 vytváří realistické snímky v rozlišení 4K (3840x2160 px). Při připojení přes Wi-Fi je kvalita obrazu Full HD (1920x1080 px). Fotoaparát využívá rozhraní HDMI pro přímé připojení k televizoru, monitoru nebo projektoru. V tomto režimu pracuje fotoaparát samostatně bez připojení k počítači. Rozhraní HDMI poskytuje vysokou a stabilní rychlost přenosu z fotoaparátu na externí obrazovku. Fotoaparát můžete k počítači připojit prostřednictvím rozhraní Wi-Fi nebo USB 3.0. Video se nahrává rychlostí 30 snímků za sekundu. Fotoaparát nabízí kombinaci vysoké rychlosti snímání (počet snímků za sekundu) s velkou šířkou pásma HDMI. Výsledkem je živý obraz, plynulý záznam bez zamrzání a nulové prodlevy mezi snímky. Při maximálním rozlišení produkt nabízí dobře prokreslený obraz, bezchybně se pohybující objekty a zobrazení bez zpožďování.

Monitor

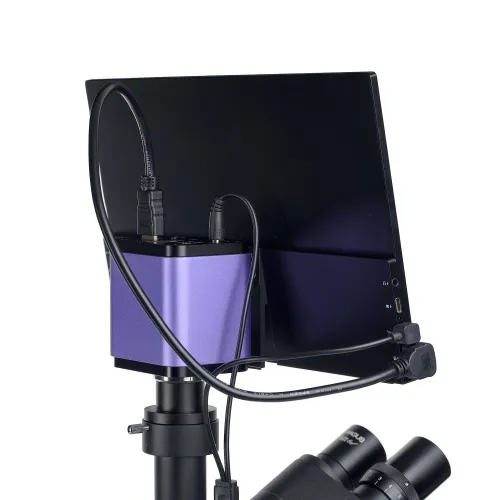

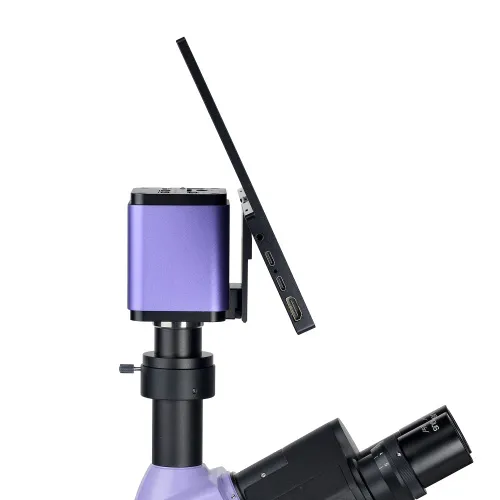

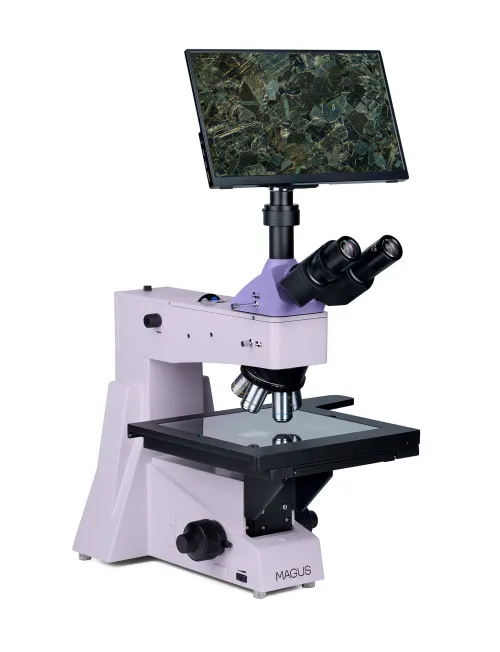

Monitor MAGUS MCD40 je navržen pro použití s vizualizačními systémy mikroskopů MAGUS. Zobrazuje obraz v reálném čase. Připojuje se k fotoaparátu, který je namontován na mikroskopu. Tento produkt podporuje fotoaparáty MAGUS 4K HDMI. Úhlopříčka displeje je 13,3 palce. Matrice IPS poskytuje jasný obraz s velkými pozorovacími úhly. Pokud se na displej díváte pod úhlem, reprodukce barev není zkreslená. Displej můžete umístit na sklopný stojan na stůl nebo na poličku, nebo jej připevnit přímo na fotoaparát nebo stojan mikroskopu.

Optika

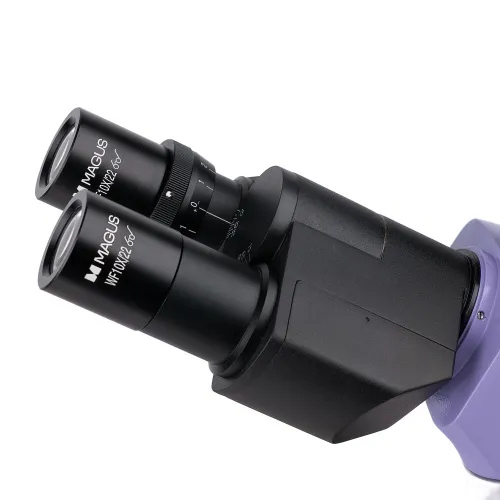

Trinokulární hlava má trinokulární tubus pro upevnění digitálního fotoaparátu. Knoflík pro volbu světla/kamery směruje světelný paprsek na kameru, aby bylo možné pořizovat jasné a detailní fotografie a videozáznamy, které lze zobrazit na externí obrazovce. Kamera není součástí základní konfigurace. Na levém okuláru je dioptrický kroužek pro nastavení obrazu.

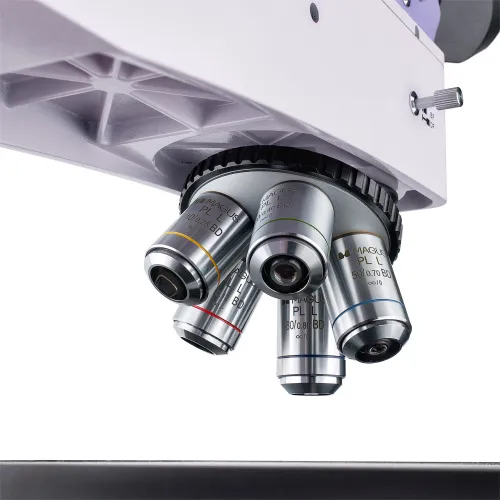

Rovinné achromatické objektivy se symbolem BD jsou navrženy speciálně pro mikroskopické techniky v jasném a tmavém poli. Cíle mají dlouhou pracovní vzdálenost. V balení jich je pět, po jednom v každé drážce revolverového nosiče objektivů. V případě potřeby lze jakýkoli nainstalovaný cíl rychle vyměnit za volitelný. Optika s korekcí do nekonečna a zvětšením od 50x do 800x. Revolverový nosič s objektivy je orientován směrem dovnitř – uživatel vidí objektivy vložené do optické dráhy.

Osvětlení

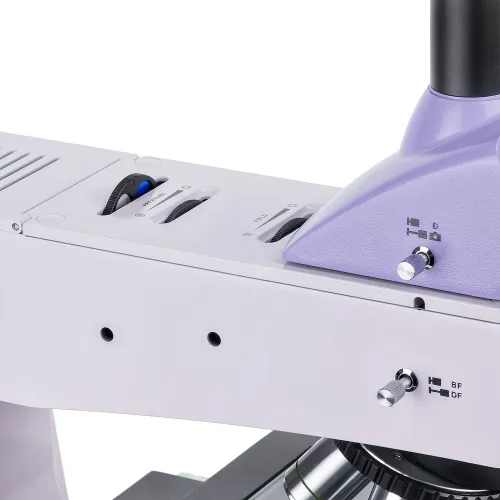

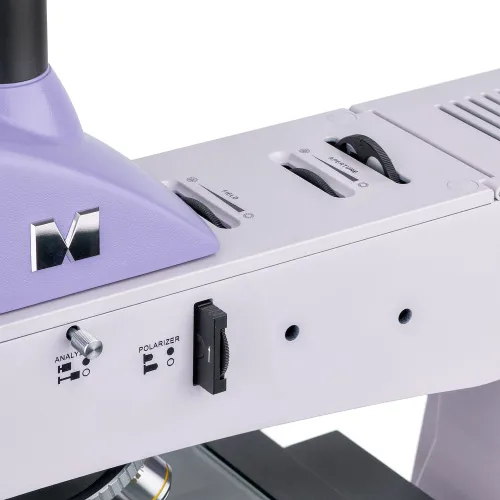

Systém osvětlení odraženým světlem je navržen tak, aby všechna pozorování byla co nejpodrobnější bez ohledu na použitý objektiv a mikroskopické techniky. Zdrojem světla je 50 W halogenová žárovka, která vytváří jasné, rovnoměrné a teplé osvětlení. K nastavení osvětlení lze použít Köhlerovu metodu, k dispozici jsou filtry pro podání barev a polarizační zařízení (vestavěný analyzátor a odnímatelný polarizátor). Zdroj světla, clonu a polní clony lze vycentrovat. Součástí osvětlovacího systému je také zařízení pro tmavé pole.

Pracovní stolek a zaostřovací mechanismus

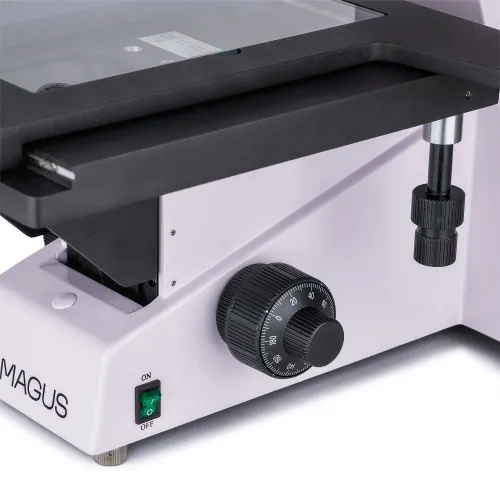

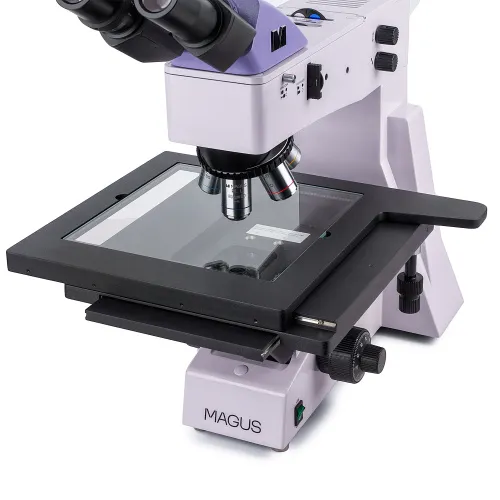

Zvláštností mikroskopu je velký stolek o rozměrech 280x270 mm s rozsahem pohybu 204 mm podél os X a Y. Zaostřování se nastavuje otáčením knoflíků pro hrubé a jemné zaostřování. Jejich chod je plynulý a jistý a díky jemné hodnotě stupnice ostření je provoz při vysokém zvětšení přesný. Hrubé ostření má aretační knoflík a nastavení tuhosti. Zaostřovací knoflíky jsou umístěny na základně mikroskopu, takže můžete zaujmout uvolněnou a pohodlnou polohu. Ruce můžete položit na stůl a nedržet je ve vzduchu.

Příslušenství

Chcete-li využít mikroskop MAGUS Metal 650 BD na maximum, pořiďte si další příslušenství: okuláry, objektivy s dlouhou pracovní vzdáleností pro světlé i tmavé pole, kalibrační sklíčka, digitální fotoaparáty.

Klíčové vlastnosti mikroskopu:

• Přesné ostření: jemné ostření má hodnotu 0,7 µm; hrubé ostření má aretační knoflík a nastavení napětí
• Velký stolek pro snadné pozorování dlouhých a širokých objektů, velký rozsah pohybu stolku podél dvou os
• Rovinná achromatická optika, trinokulární hlava s rozdělovačem paprsků 100:0 a 0:100, trinokulární tubus pro instalaci kamery
• Zdroj světla, možnost vycentrování clony pole a clony, nastavení Köhlerova osvětlení, polarizační zařízení, sada barevných filtrů, techniky mikroskopie v temném poli
• Osvětlovač – 50 W halogenová žárovka s napájením 220 V a nastavením jasu
• Volitelné příslušenství

Klíčové vlastnosti fotoaparátu:

• Fotoaparát pracuje samostatně bez připojení k počítači a prostřednictvím rozhraní HDMI. Možnost připojení k počítači prostřednictvím Wi-Fi a rozhraní USB 3.0.
• Automatické přepínání mezi rozlišením 4K a Full HD v závislosti na rozlišení monitoru
• 30 snímků za sekundu pro pozorování pohybujících se objektů, záznam videa a pohyb vzorku bez trhání nebo zpoždění
• Barevný CMOS snímač SONY Exmor/Starvis s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i za špatných světelných podmínek. Získáte jasnější, čistší a barevně sytější snímky.
• Software s funkcemi fotografování, záznamu videa, střihu/úprav obrazu, externího zobrazení, lineárního a úhlového měření

Obsah sady:

• Digitální fotoaparát MAGUS CHD40 (digitalni fotoaparat, kabel HDMI (1,5 m), USB 3.0 kabel (1,5 m), USB mys, pametova karta SD 32 GB, USB Wi-Fi adapter (2 ks), napajeci adapter 12 V/1 A (Euro), instalacni CD s ovladaci a softwarem, uzivatelska prirucka a zarucni list)
• LCD monitor MAGUS MCD40
• Základna s napájecím vstupem, osvětlovačem odraženého světla, zaostřovacím mechanismem, pódiem a revolverovým nosičem objektivů
• Trinokulární hlava
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 BD WD 9,7 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L10x/0,25 BD WD 9,3 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L20x/0,40 BD WD 7,2 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 BD WD 2,5 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 BD WD: 0,8 mm
• Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
• Adaptér typu C-mount 1x
• Šestihranný klíč
• Síťový napájecí kabel
• Protiprachová krytka
• Uživatelská příručka a záruční list

K dispozici na přání:

• 10x/22 mm okulár se stupnicí
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L40x/0,60 BD WD 3,0 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 BD WD 1,9 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L100х/0,85 (suchý) BD WD 0,4 mm
• Kalibrační sklíčko
