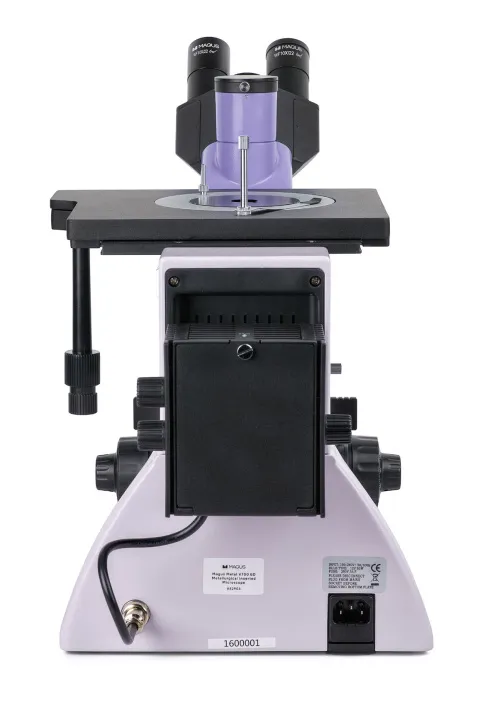

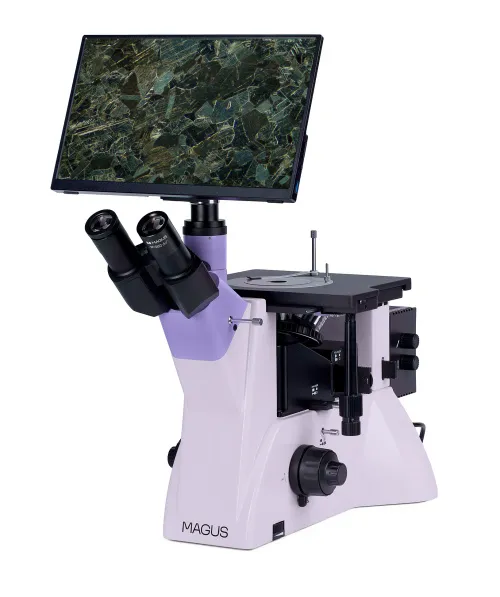

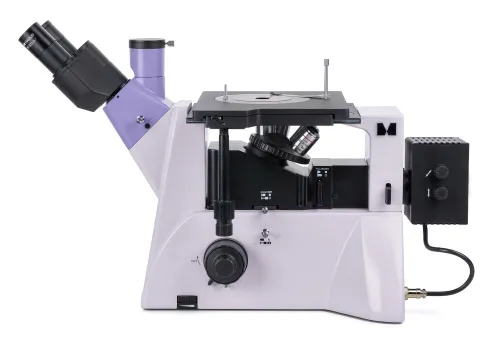

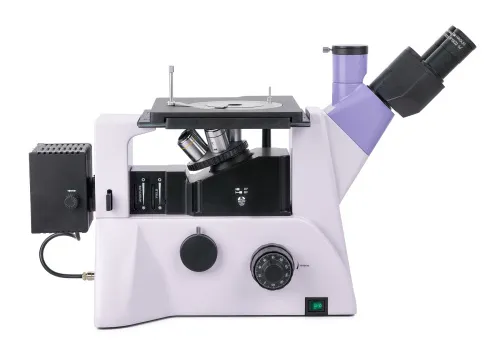

Metalurgický inverzní digitální mikroskop MAGUS Metal VD700 BD LCD

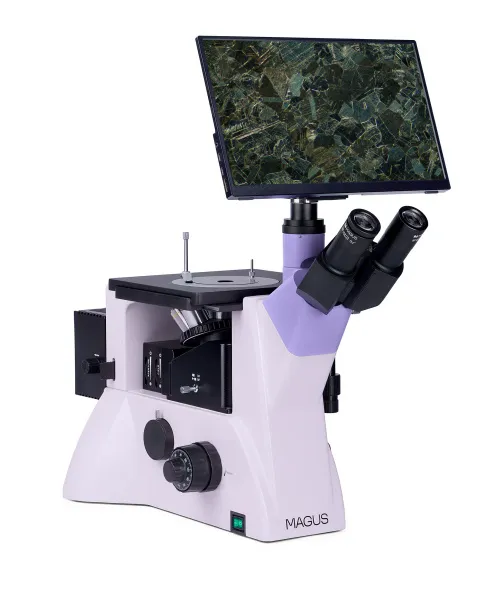

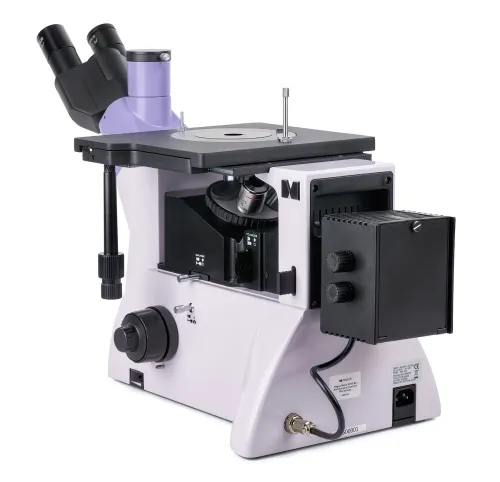

MAGUS Metal VD700 BD LCD je inverzní metalurgický digitální mikroskop – revolverový nosič objektivů je umístěn pod vzorkem a k pozorování používá odražené světlo. K dispozici jsou mikroskopické techniky: světlé pole, tmavé pole a polarizované světlo. Mikroskop se používá ke studiu kovů, slitin, polovodičů a dalších neprůhledných vzorků velkých rozměrů do hmotnosti až 2 kg. Je široce používán v průmyslových provozech, továrnách a laboratořích pro kontrolu kvality, stejně jako na univerzitách a ve výzkumných centrech.

Digitální fotoaparát

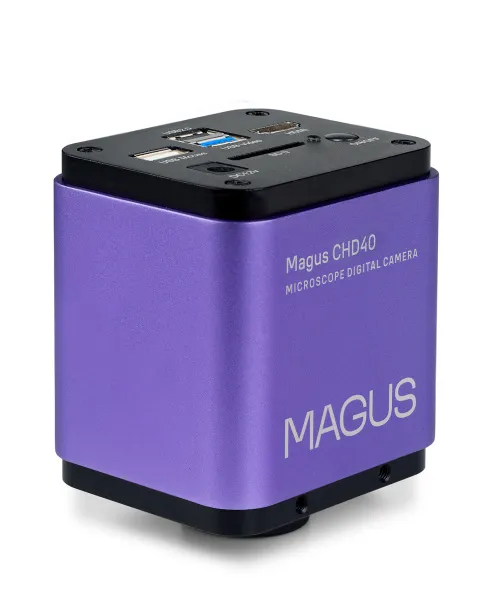

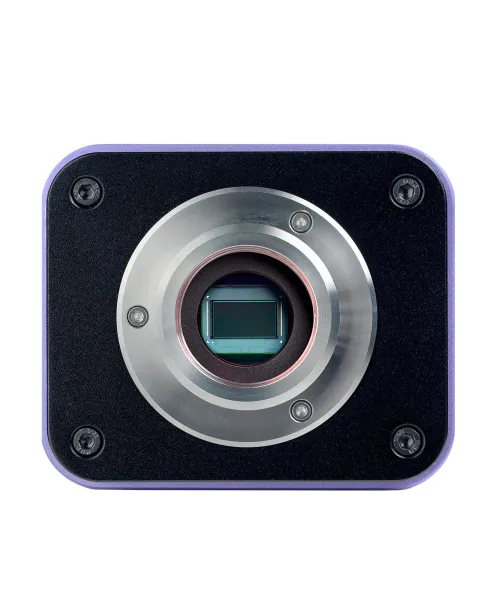

MAGUS CHD40 je digitální HDMI fotoaparát se třemi video rozhraními a automatickým přepínáním mezi rozlišením 4K a Full HD v závislosti na rozlišení monitoru. Fotoaparát je vybaven 8 Mpx snímačem a po připojení přes HDMI nebo USB 3.0 vytváří realistické snímky v rozlišení 4K (3840x2160 px). Při připojení přes Wi-Fi je kvalita obrazu Full HD (1920x1080 px). Fotoaparát využívá rozhraní HDMI pro přímé připojení k televizoru, monitoru nebo projektoru. V tomto režimu pracuje fotoaparát samostatně bez připojení k počítači. Rozhraní HDMI poskytuje vysokou a stabilní rychlost přenosu z fotoaparátu na externí obrazovku. Fotoaparát můžete k počítači připojit prostřednictvím rozhraní Wi-Fi nebo USB 3.0. Video se nahrává rychlostí 30 snímků za sekundu. Fotoaparát nabízí kombinaci vysoké rychlosti snímání (počet snímků za sekundu) s velkou šířkou pásma HDMI. Výsledkem je živý obraz, plynulý záznam bez zamrzání a nulové prodlevy mezi snímky. Při maximálním rozlišení produkt nabízí dobře prokreslený obraz, bezchybně se pohybující objekty a zobrazení bez zpožďování.

Monitor

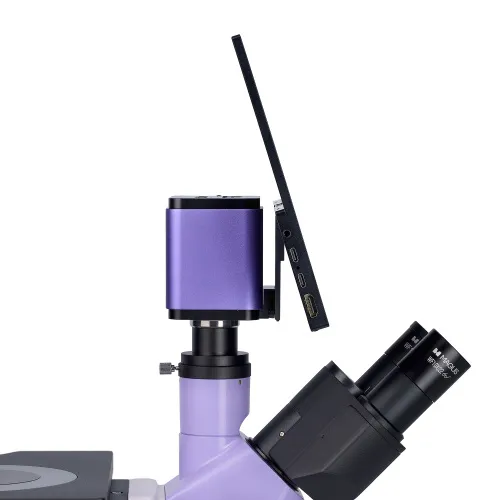

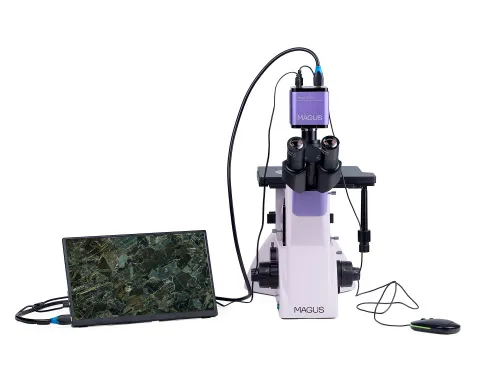

Monitor MAGUS MCD40 je navržen pro použití s vizualizačními systémy mikroskopů MAGUS. Zobrazuje obraz v reálném čase. Připojuje se k fotoaparátu, který je namontován na mikroskopu. Tento produkt podporuje fotoaparáty MAGUS 4K HDMI. Úhlopříčka displeje je 13,3 palce. Matrice IPS poskytuje jasný obraz s velkými pozorovacími úhly. Pokud se na displej díváte pod úhlem, reprodukce barev není zkreslená. Displej můžete umístit na sklopný stojan na stůl nebo na poličku, nebo jej připevnit přímo na fotoaparát nebo stojan mikroskopu.

Optika

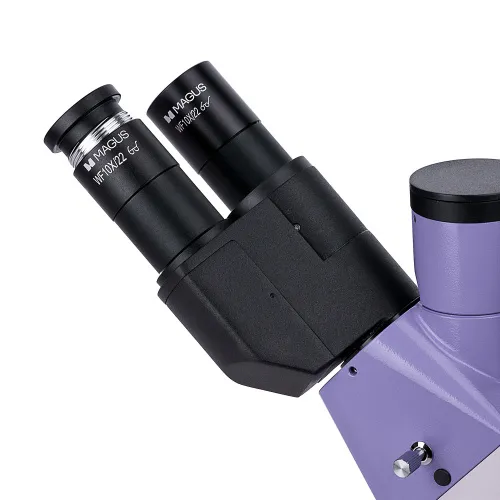

Hlavu mikroskopu můžete instalovat standardním způsobem nebo ji můžete otočit o 180°, jak to umožňuje konstrukce. Existuje možnost instalace digitální fotoaparátu a monitoru: V hlavě mikroskopu je umístěn trinokulární tubus, na těle mikroskopu je umístěn boční port pro fotoaparát. Pro oba je k dispozici rozdělení paprsku: 50:50 a 100:0 pro hlavu mikroskopu a 100:0 a 0:100 pro tělo.

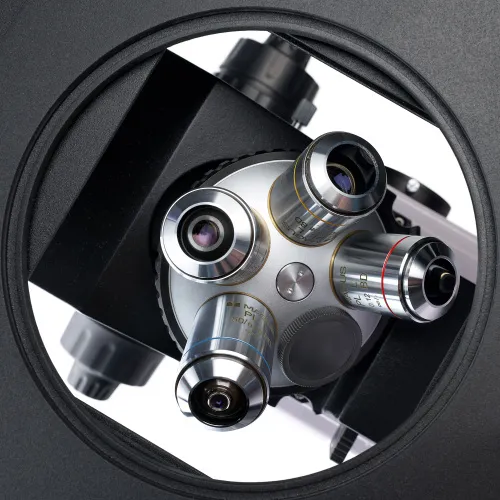

Pod zkoumaným vzorkem je umístěn revolverový nosič pro 5 objektivů. K dispozici jsou 4 sloty pro instalaci dodaných objektivů a jeden další slot pro instalaci dalšího. Všechny objektivy pro tento mikroskop jsou označeny BD, tj. jsou speciálně navrženy pro mikroskopii ve světlém a tmavém poli a mají dlouhou pracovní vzdálenost.

Osvětlení

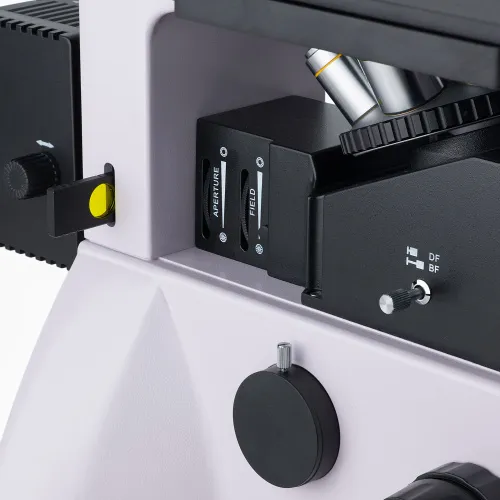

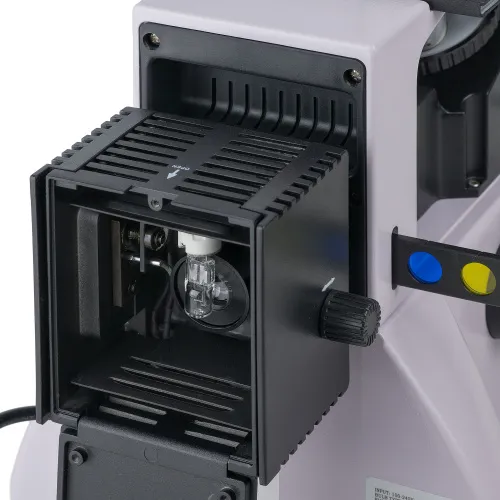

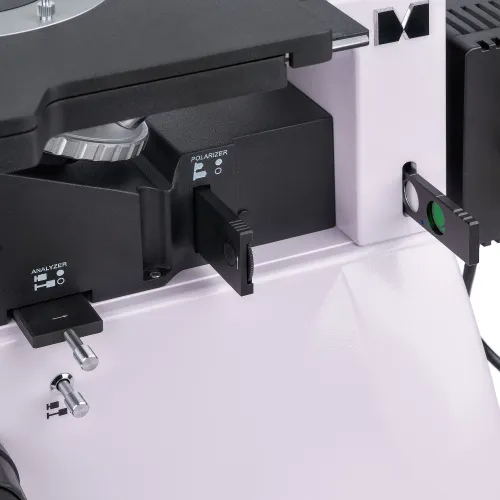

Zdroj světla: 50 W halogenová žárovka. Teplé osvětlení snižuje namáhání očí a je ideální pro dlouhé hodiny práce s mikroskopem. Díky výkonnému osvětlení získáte detailní ostrý obraz při použití libovolné mikroskopické techniky a libovolného objektivu. Zdroj světla lze vystředit ve třech osách a Köhlerovo osvětlení lze nastavit pomocí aperturní a polní clony. Osvětlovací soustava pro pozorování v odraženém světle zahrnuje také polarizační zařízení a zařízení pro tmavé pole.

Pracovní stolek a zaostřovací mechanismus

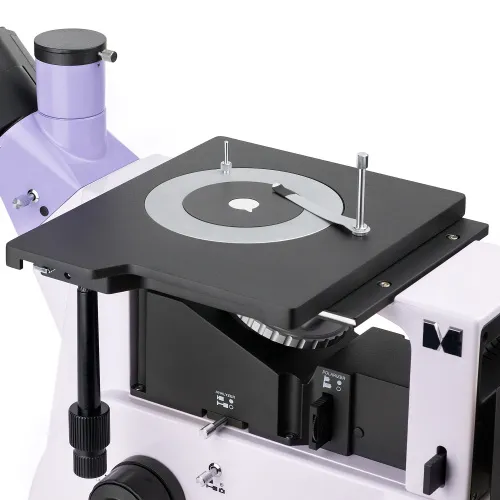

Pracovní stolek s kruhovou otočnou deskou uprostřed. V závislosti na zamýšleném použití lze použít různé desky: Liší se průměrem otvoru – 10 mm, 20 mm nebo 30 mm. Po umístění vzorku na pracovní stolek se vzorek upevní pomocí držáku. Vzorek se pohybuje spolu s pracovním stolkem ve dvou směrech: ve směru osy X nebo osy Y. Pro nastavení ostření se používá hrubé zaostření (pomocí aretačního knoflíku a knoflíku nastavení tuhosti) a jemné zaostření. Koaxiální knoflíky hrubého a jemného ostření jsou umístěny na obou stranách tak, abyste při používání mikroskopu mohli položit ruce na stůl a nedržet je ve vzduchu.

Příslušenství

Když k mikroskopu MAGUS Metal V700 BD přidáte další příslušenství, jeho možnosti se rozšíří. Příslušenství zahrnuje okuláry, objektivy pro tmavé a světlé pole s dlouhou pracovní vzdáleností, digitální fotoaparáty a kalibrační sklíčka.

Klíčové vlastnosti mikroskopu:

• Pracovní stolek s kruhovými deskami s otvory o průměru 10 mm, 20 mm a 30 mm; vhodný pro studium těžkých a velkých vzorků
• Mikroskopické techniky pro pozorování ve světlém a tmavém poli a v polarizovaném světle
• Možnost otočení hlavy mikroskopu o 180° během instalace
• Dvě možnosti montáže monitoru a digitálního fotoaparátu: trinokulární tubus a boční port pro fotoaparát; dělení paprsku: 100:0 a 0:100 na těle a 50:50 a 100:0 na trinokulární hlavě
• Výkonná halogenová osvětlovací soustava (50 W) pro pohodlné pozorování pomocí techniky pozorování v tmavém poli, regulace jasu, nastavení Köhlerova osvětlení, barevné filtry a možnost vystředění světelného zdroje ve třech osách
• Volitelné příslušenství pro zlepšení výkonu mikroskopu

Klíčové vlastnosti fotoaparátu:

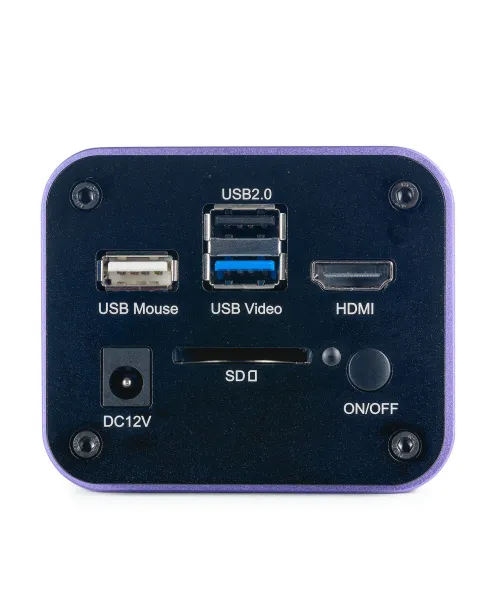

• Fotoaparát pracuje samostatně bez připojení k počítači a prostřednictvím rozhraní HDMI. Možnost připojení k počítači prostřednictvím Wi-Fi a rozhraní USB 3.0.
• Automatické přepínání mezi rozlišením 4K a Full HD v závislosti na rozlišení monitoru
• 30 snímků za sekundu pro pozorování pohybujících se objektů, záznam videa a pohyb vzorku bez trhání nebo zpoždění
• Barevný CMOS snímač SONY Exmor/Starvis s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i za špatných světelných podmínek. Získáte jasnější, čistší a barevně sytější snímky.
• Software s funkcemi fotografování, záznamu videa, střihu/úprav obrazu, externího zobrazení, lineárního a úhlového měření

Obsah sady:

• Digitální fotoaparát MAGUS CHD40 (digitalni fotoaparat, kabel HDMI (1,5 m), USB 3.0 kabel (1,5 m), USB mys, pametova karta SD 32 GB, USB Wi-Fi adapter (2 ks), napajeci adapter 12 V/1 A (Euro), instalacni CD s ovladaci a softwarem, uzivatelska prirucka a zarucni list)
• LCD monitor MAGUS MCD40
• Základna s napájecím vstupem, zaostřovací mechanismus, pracovní stolek a revolverový nosič objektivů
• Osvětlovací soustava pro pozorování v odraženém světle s krytem
• Trinokulární hlava
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 BD WD 9,7 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L10x/0,25 BD WD 9,3 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L20x/0,40 BD WD 7,2 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 BD WD 2,5 mm
• Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
• Adaptér typu C-mount 1x
• Šestihranný klíč
• Síťový napájecí kabel
• Protiprachová krytka
• Uživatelská příručka a záruční list

K dispozici na přání:

• 10x/22 mm okulár se stupnicí
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L40x/0,60 BD WD 3,0 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 BD WD 1,9 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 BD WD 0,8 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L100х/0,85 (suchý) BD WD 0,4 mm
• Kalibrační sklíčko
