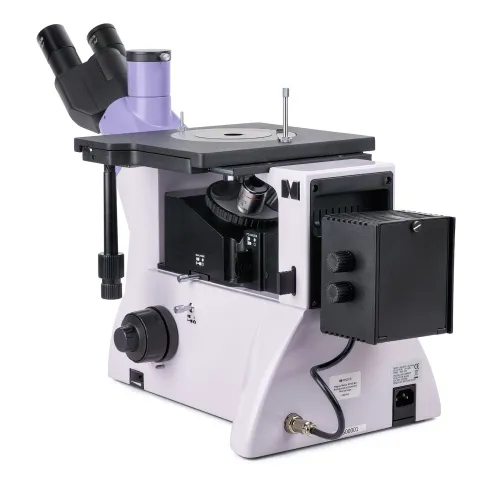

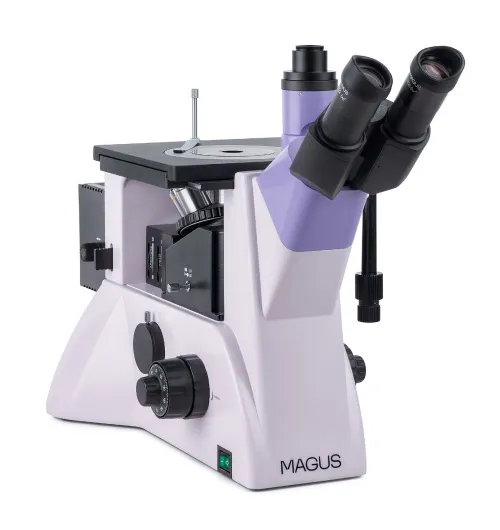

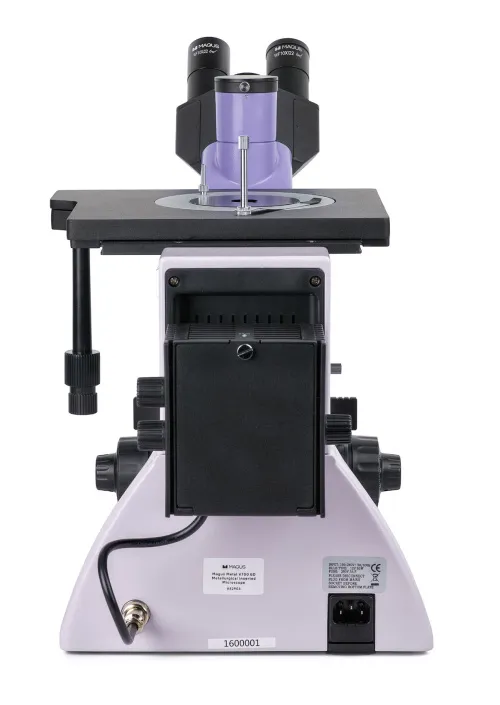

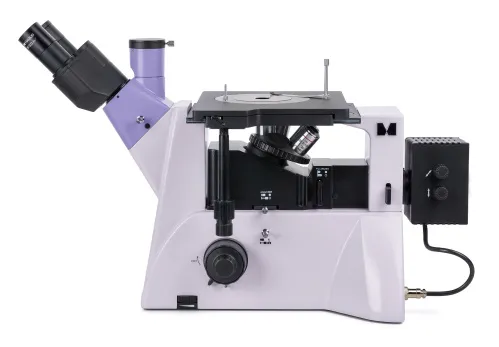

Metalurgický inverzní mikroskop MAGUS Metal V700 BD
Zvětšení: 50–500х. Trinokulární hlava, rovinné achromatické objektivy pro mikroskopické techniky pozorování ve světlém a tmavém poli, 50 W halogenová osvětlovací soustava pro pozorování v odraženém světle
ID výrobku | 82903 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018478 |
Velikost balení (DxŠxV) | 49x34x68 cm |
Přepravní hmotnost | 16.5 kg |

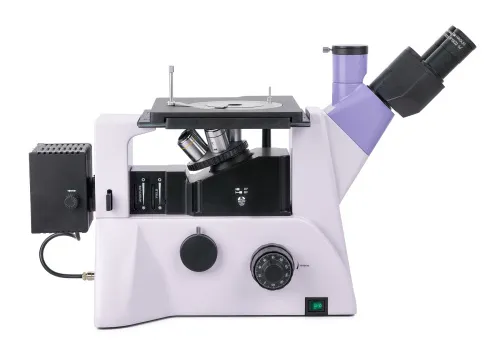

MAGUS Metal V700 BD je inverzní metalurgický mikroskop – revolverový nosič objektivů je umístěn pod vzorkem a k pozorování používá odražené světlo. K dispozici jsou mikroskopické techniky: světlé pole, tmavé pole a polarizované světlo. Mikroskop se používá ke studiu kovů, slitin, polovodičů a dalších neprůhledných vzorků velkých rozměrů do hmotnosti až 2 kg. Je široce používán v průmyslových provozech, továrnách a laboratořích pro kontrolu kvality, stejně jako na univerzitách a ve výzkumných centrech.
Optika

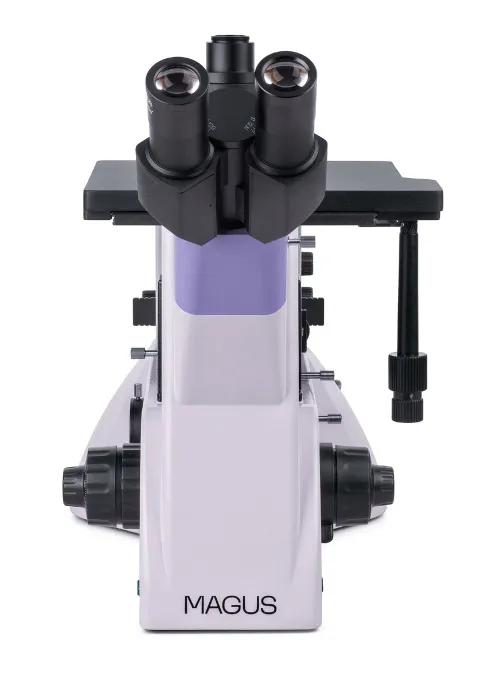

Hlavu mikroskopu můžete instalovat standardním způsobem nebo ji můžete otočit o 180°, jak to umožňuje konstrukce. Existuje možnost instalace digitální fotoaparátu a monitoru: V hlavě mikroskopu je umístěn trinokulární tubus, na těle mikroskopu je umístěn boční port pro fotoaparát. Pro oba je k dispozici rozdělení paprsku: 50:50 a 100:0 pro hlavu mikroskopu a 100:0 a 0:100 pro tělo.

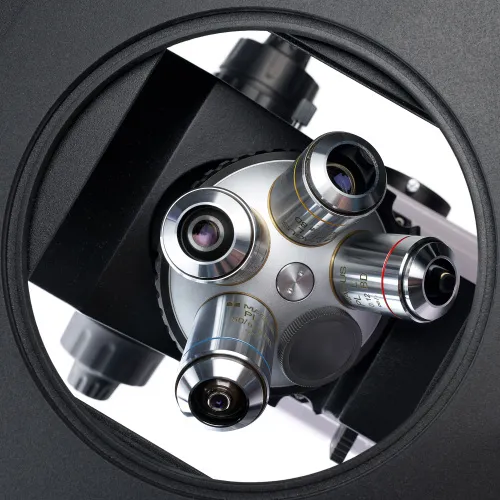

Pod zkoumaným vzorkem je umístěn revolverový nosič pro 5 objektivů. K dispozici jsou 4 sloty pro instalaci dodaných objektivů a jeden další slot pro instalaci dalšího. Všechny objektivy pro tento mikroskop jsou označeny BD, tj. jsou speciálně navrženy pro mikroskopii ve světlém a tmavém poli a mají dlouhou pracovní vzdálenost.
Osvětlení

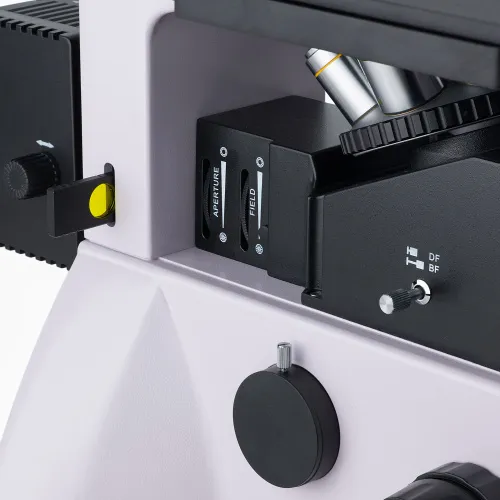

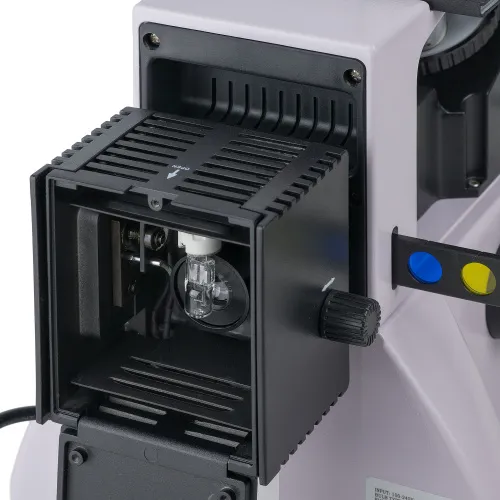

Zdroj světla: 50 W halogenová žárovka. Teplé osvětlení snižuje namáhání očí a je ideální pro dlouhé hodiny práce s mikroskopem. Díky výkonnému osvětlení získáte detailní ostrý obraz při použití libovolné mikroskopické techniky a libovolného objektivu. Zdroj světla lze vystředit ve třech osách a Köhlerovo osvětlení lze nastavit pomocí aperturní a polní clony. Osvětlovací soustava pro pozorování v odraženém světle zahrnuje také polarizační zařízení a zařízení pro tmavé pole.
Pracovní stolek a zaostřovací mechanismus

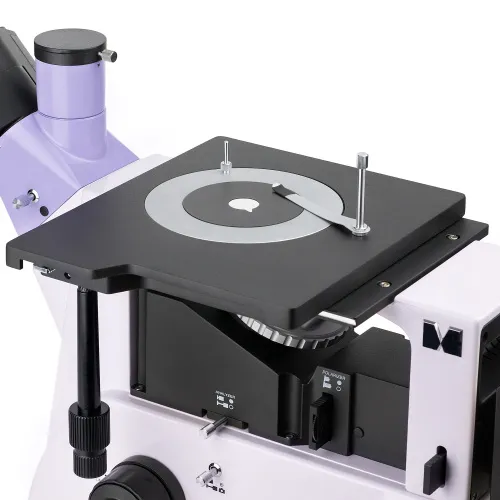

Pracovní stolek s kruhovou otočnou deskou uprostřed. V závislosti na zamýšleném použití lze použít různé desky: Liší se průměrem otvoru – 10 mm, 20 mm nebo 30 mm. Po umístění vzorku na pracovní stolek se vzorek upevní pomocí držáku. Vzorek se pohybuje spolu s pracovním stolkem ve dvou směrech: ve směru osy X nebo osy Y. Pro nastavení ostření se používá hrubé zaostření (pomocí aretačního knoflíku a knoflíku nastavení tuhosti) a jemné zaostření. Koaxiální knoflíky hrubého a jemného ostření jsou umístěny na obou stranách tak, abyste při používání mikroskopu mohli položit ruce na stůl a nedržet je ve vzduchu.
Příslušenství
Když k mikroskopu MAGUS Metal V700 BD přidáte další příslušenství, jeho možnosti se rozšíří. Příslušenství zahrnuje okuláry, objektivy pro tmavé a světlé pole s dlouhou pracovní vzdáleností, digitální fotoaparáty a kalibrační sklíčka.
Klíčové vlastnosti:
- Pracovní stolek s kruhovými deskami s otvory o průměru 10 mm, 20 mm a 30 mm; vhodný pro studium těžkých a velkých vzorků
- Mikroskopické techniky pro pozorování ve světlém a tmavém poli a v polarizovaném světle
- Možnost otočení hlavy mikroskopu o 180° během instalace
- Dvě možnosti montáže monitoru a digitálního fotoaparátu: trinokulární tubus a boční port pro fotoaparát; dělení paprsku: 100:0 a 0:100 na těle a 50:50 a 100:0 na trinokulární hlavě
- Výkonná halogenová osvětlovací soustava (50 W) pro pohodlné pozorování pomocí techniky pozorování v tmavém poli, regulace jasu, nastavení Köhlerova osvětlení, barevné filtry a možnost vystředění světelného zdroje ve třech osách
- Volitelné příslušenství pro zlepšení výkonu mikroskopu

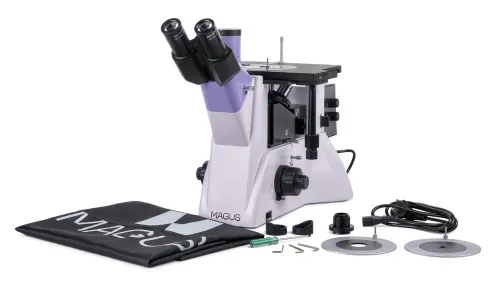

Obsah sady:
- Základna s napájecím vstupem, zaostřovací mechanismus, pracovní stolek a revolverový nosič objektivů
- Osvětlovací soustava pro pozorování v odraženém světle s krytem
- Trinokulární hlava
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 BD WD 9,7 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L10x/0,25 BD WD 9,3 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L20x/0,40 BD WD 7,2 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 BD WD 2,5 mm

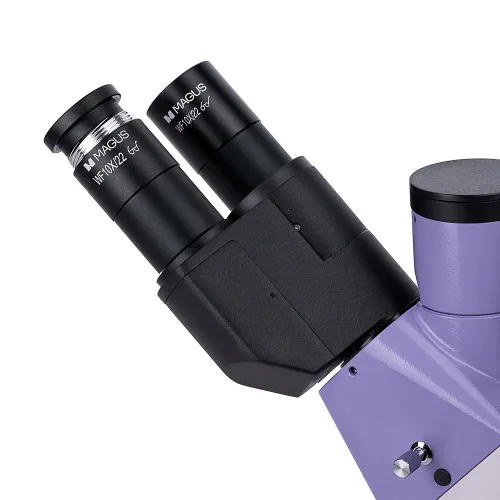

- Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
- Adaptér typu C-mount 1x
- Šestihranný klíč
- Síťový napájecí kabel
- Protiprachová krytka
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 12,5x/14 mm okulár (2 ks)
- 15x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L40x/0,60 BD WD 3,0 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 BD WD 1,9 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 BD WD 0,8 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L100х/0,85 (suchý) BD WD 0,4 mm
- Digitální fotoaparát
- Kalibrační sklíčko
ID výrobku | 82903 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018478 |
Velikost balení (DxŠxV) | 49x34x68 cm |
Přepravní hmotnost | 16.5 kg |
Typ | světlo / optické, metalurgický |
Hlava | trinokulární |
Hubice | Siedentopf, otočná o 180° |
Úhel sklonu hlavy | 45° |
Zvětšení, x | 50–500 základní (*volitelně: 50–1000/1250/1500/2000/2500) |
Průměr tubusu okuláru v mm | 30 |
Okuláry | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektivy | rovinné achromatické s korekcí na nekonečno: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD; parfokální výška 45 mm (*volitelně: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (suché)) |
Revolverový nosič | pro 5 objektivů |
Pracovní vzdálenost, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
Stolek, mm | 242x200 |
Zdvih stolku pomocí zaostřovacího mechanismu, mm | 30/30 |
Pracovní stolek, mm | dvouosý mechanický, kruhová otočná deska stolku Ø130 mm s otvory o průměru Ø10 mm, Ø20 mm a Ø30 mm |
Clona | vestavěná clona a pole |
Zaostření | koaxiální, hrubé ostření (s nastavením tuhosti hrubého zaostření a s aretačním knoflíkem) a jemné ostření (0,002 mm) |
S osvětlením | halogenové |
Regulace jasu | ✓ |
Napájení | 220±22 V, 50 Hz, AC síť |
Typ světelného zdroje | 12 V/50 W |
Světelné filtry | zelená, modrá, žlutá, matná |
Teplotní rozsah fotoaparátu, °C | 5...+35 |

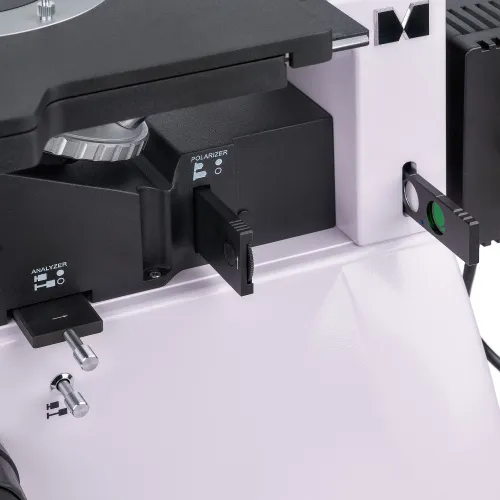

Další vlastnosti | odnímatelný analyzátor a polarizátor, zařízení pro tmavé pole |
Typ uživatele | zkušení uživatelé, profesionálové |
Úroveň obtížnosti montáže a instalace | komplikované |
Možnosti použití | metalurgický |
Umístění světelného zdroje | spodní |
Metody pozorování | světlé pole, temné pole, polarizace |
Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
