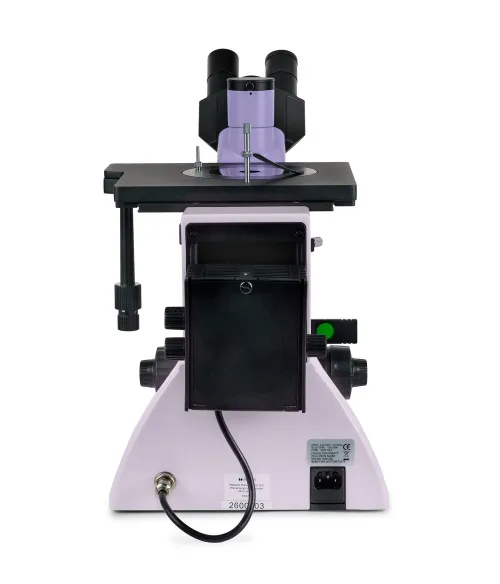

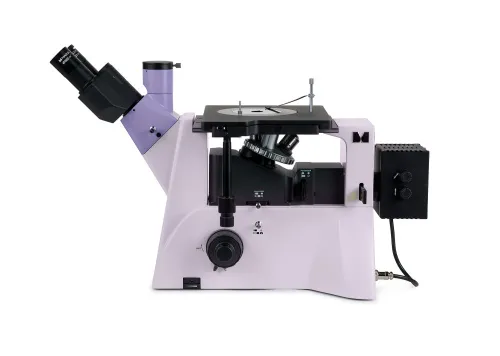

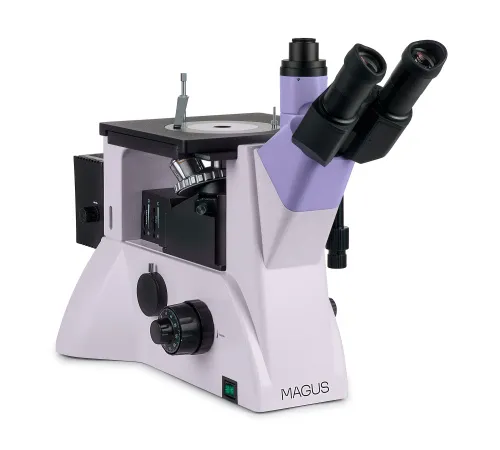

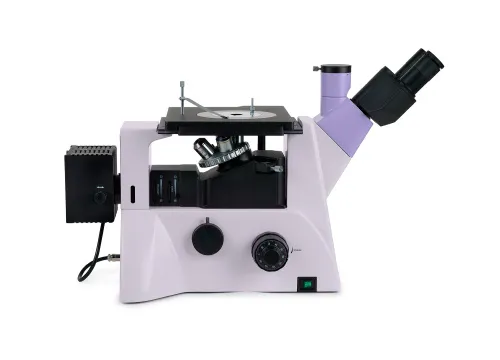

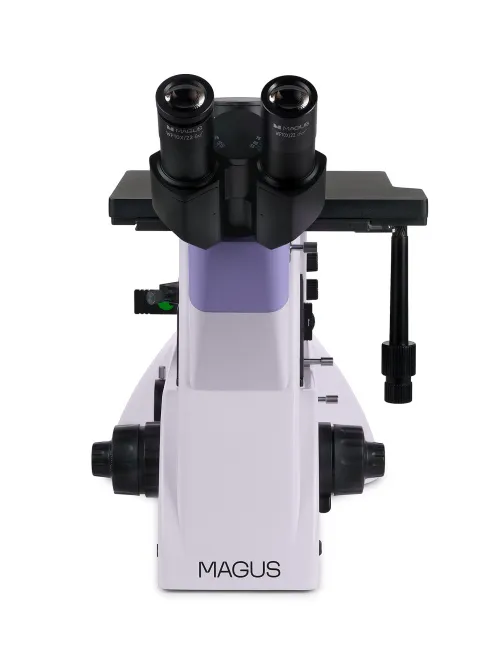

Metalurgický inverzní mikroskop MAGUS Metal V700 DIC

Mikroskop je určen ke studiu mikrostruktury kovů a slitin, polovodičových materiálů a dalších neprůhledných vzorků.
Konstrukce inverzního mikroskopu neomezuje velikost zkoumaného preparátu; pouze jeho hmotnost je omezena na 2 kg. Preparát musí být nejprve speciálně zpracován a poté umístěn na pracovní stolek povrchem dolů.
Mikroskop využívá tři kontrastní techniky v odraženém světle: světlé pole, jednoduchou polarizaci a diferenciální interferenční kontrast (DIC).
Metoda světlého pole poskytuje autentický zvětšený obraz objektu. Jednoduchá polarizace odstraňuje odlesky z kovových povrchů a zvýrazňuje polymery a další cizorodé prvky. Diferenciální interferenční kontrast zabarvuje výškový rozdíl objektu, a tím odhaluje topografii vzorku. Studovaný objekt se zobrazí v reliéfu.
Trinokulární tubus a boční port pro fotoaparát umožňují současné připojení monitoru a fotoaparátu.
Mikroskop lze použít v různých oborech (metalurgie, strojírenství, letecký, jaderný a energetický průmysl) i ve výzkumných laboratořích a na technických univerzitách.

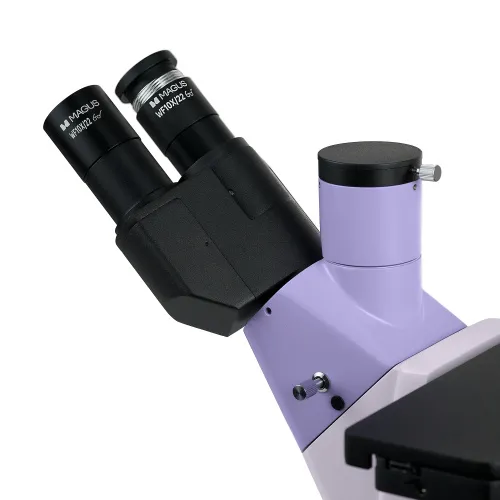

Hlava mikroskopu
Délka tubusu – nekonečno (∞). Při sestavování mikroskopu může uživatel otočit tubusy okuláru o 180° a upravit oční reliéf tak, aby odpovídal jeho výšce. K dispozici je trinokulární hlava.
Monitor je namontován v trinokulárním tubusu trinokulární hlavy a digitální fotoaparát – v bočním portu fotoaparátu. Světelný paprsek na trinokulární hlavici je rozdělen 50/50 (tubus je otevřený) nebo 100/0 (tubus je zavřený), na těle – 100/0 nebo 0/100.

Revolverový nosič objektivů

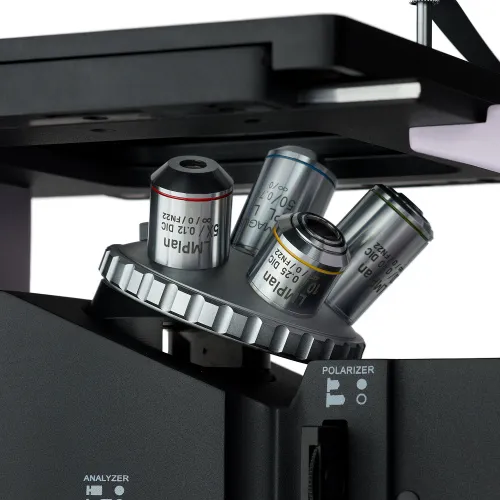

Revolverový nosič s 5 objektivy je namontován na stojanu pod pracovním stolkem.
Revolverový nosič má speciální slot pro posuvník DIC, který se používá při práci metodou diferenciálního interferenčního kontrastu s objektivy 5x, 10x a 20x.

Objektivy
Rovinné achromatické objektivy s dlouhou pracovní vzdáleností určené pro metody světlého pole, jednoduché polarizace a DIC.
Pro mikroskopickou techniku v tmavém poli zvolte přístroj MAGUS Metal V700 BD.

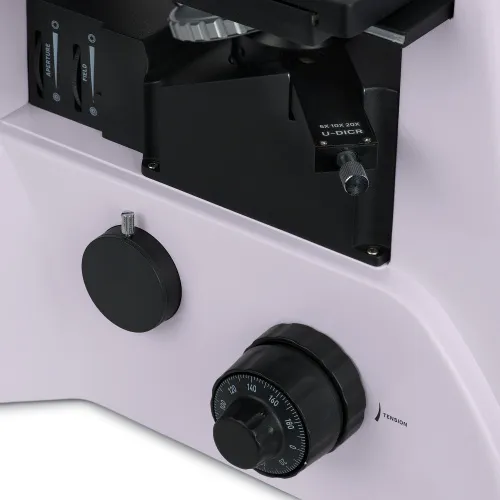

Mechanismus zaostřování

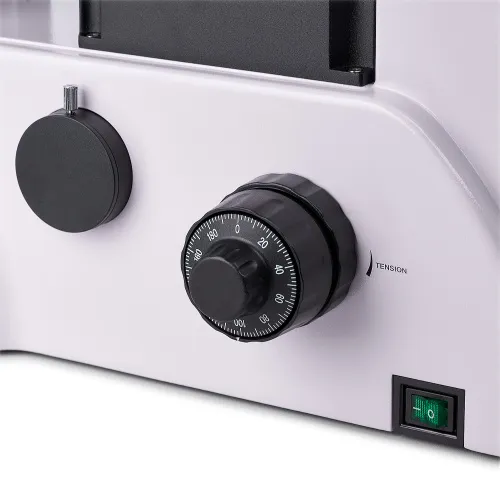

Koaxiální knoflíky hrubého a jemného ostření jsou umístěny na obou stranách základny mikroskopu. Uživatel si může položit ruce na stůl a zaujmout při pozorování uvolněnou polohu. Nastavení zaostření je plynulé a snadné.
Na pravé straně je aretační knoflík hrubého ostření pro rychlé nastavení po výměně vzorku. Na levé straně je kroužek pro nastavení tuhosti hrubého ostření.

Mechanický pracovní stolek

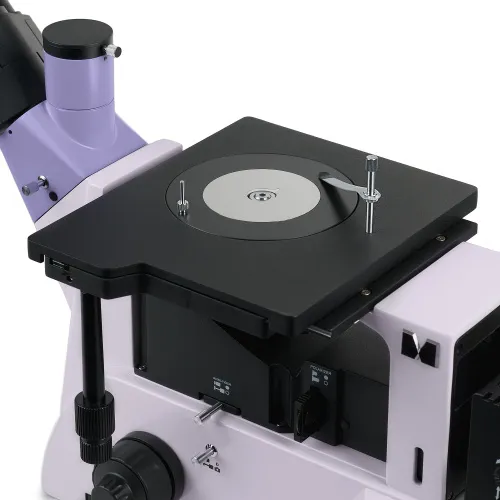

Objekt se pohybuje pohybem pracovního stolku podél dvou os. Uprostřed pracovního stolku je nainstalována kruhová otočná deska s otvorem vhodného průměru (10 mm, 20 mm nebo 30 mm). K uchycení objektu na místě se používá držák vzorku.

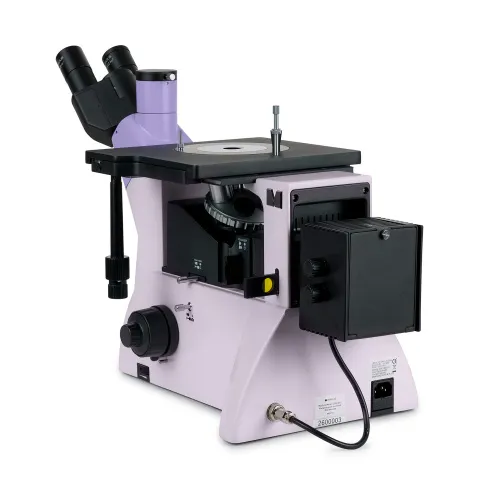

Zdroj světla

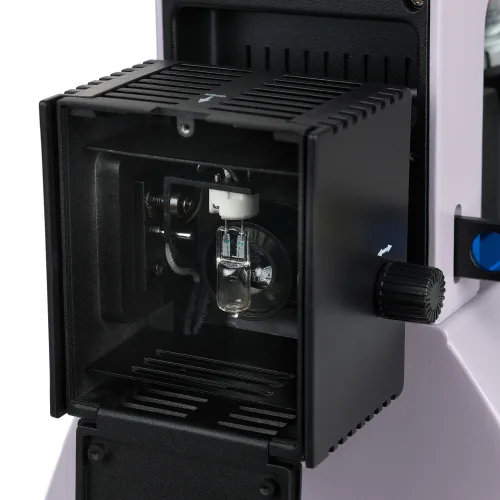

V krytu svítilny je 50 W halogenová žárovka. Poskytuje dostatečný jas pro pozorování s objektivy se zvětšením 4x až 100x, které se používají pro mikroskopii ve světlém poli, v polarizovaném světle a DIC. Halogenová žárovka vyzařuje světlo s barevnou teplotou, která umožňuje pohodlnou práci.

Osvětlení odraženým světlem
Systém osvětlení umožňuje nastavit Köhlerovo osvětlení. Polní a aperturní clona jsou z výroby předem vystředěny a nevyžadují žádné další vystředění. V případě potřeby lze clony seřídit pomocí středicích šroubů. Zdroj světla je vystředěn podél tří os.

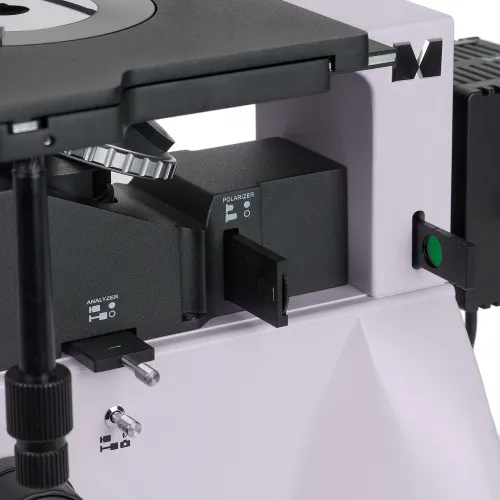

Odnímatelný analyzátor a polarizátor jsou určeny pro techniku polarizační mikroskopie. Polarizátor se otáčí v rozsahu 0–360°, ale analyzátor se neotáčí.

Posuvník hranolu DIC se používá při práci metodou diferenciálního interferenčního kontrastu s objektivy 5x, 10x a 20x.
Sada filtrů vám pomůže upravit reprodukci barev.

Příslušenství
Další příslušenství zvyšuje technický výkon mikroskopu. Okuláry a objektivy rozšiřují rozsah zvětšení. Digitální fotoaparáty přenášejí obraz na obrazovku počítače nebo monitor. Kalibrační sklíčka vám pomohou provádět měření objektů.

Klíčové vlastnosti:

• Vhodné pro studium neprůhledných rozměrných objektů do hmotnosti 2 kg
• Trinokulární hlava s možností nastavení očního reliéfu
• Dva nezávislé tubusy pro instalaci digitálního fotoaparátu a monitoru: vertikální tubus na hlavici a boční tubus na těle; rozdělení paprsku 50/50 a 100/0 na trinokulární hlavici a 100/0 a 0/100 na těle
• Výkonná 50 W halogenová osvětlovací soustava pro pozorování v odraženém světle, která poskytuje jasné přirozené světlo
• Köhlerovo osvětlení, vystředěné prvky osvětlovacího systému, jednoduché polarizační zařízení, slot pro posuvníky DIC
• Filtry snižují intenzitu určitých vlnových délek a upravují reprodukci barev při fotografování v mikroskopu
• Velký pracovní stolek s kruhovou otočnou deskou s otvory o průměru 10 mm, 20 mm a 30 mm
• Velký výběr doplňkových okulárů a objektivů

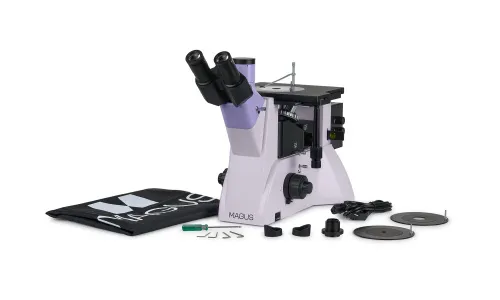

Obsah sady:

• Stojan s napájecím vstupem, zaostřovací mechanismus, pracovní stolek a revolverový nosič objektivů
• Kryt svítilny
• Trinokulární hlava
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 WD 26,1 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L10х/0,25 WD 20,2 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L20х/0,40 WD 8,80 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 WD 3,68 mm
• Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
• Adaptér typu C-mount 1x
• Posuvník DIC pro objektivy 5x, 10x a 20x
• Šestihranný klíč
• Síťový napájecí kabel
• Protiprachová krytka
• Uživatelská příručka a záruční list

K dispozici na přání:

• 10x/22 mm okulár se stupnicí
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L40х/0,60 WD 3,98 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 WD 2,08 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 WD 1,25 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
• Digitální fotoaparát
• Kalibrační sklíčko
