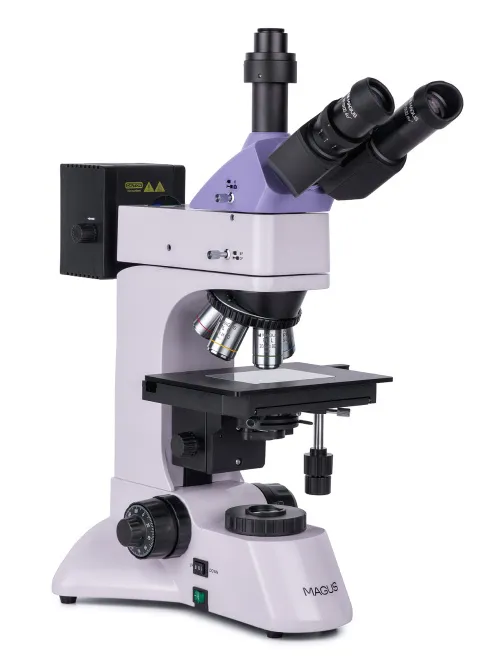

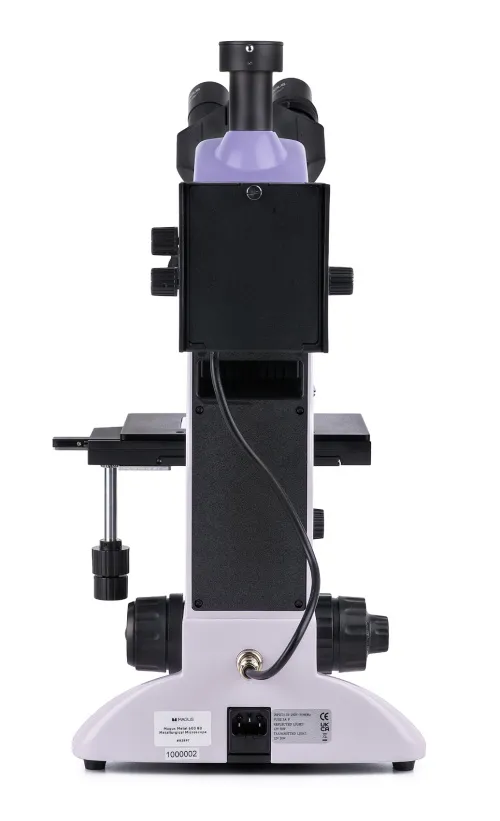

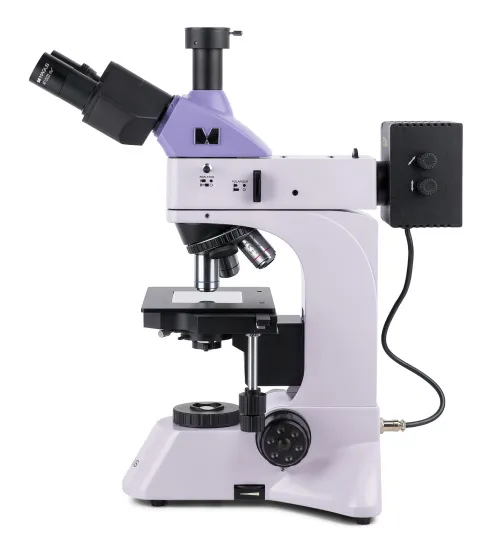

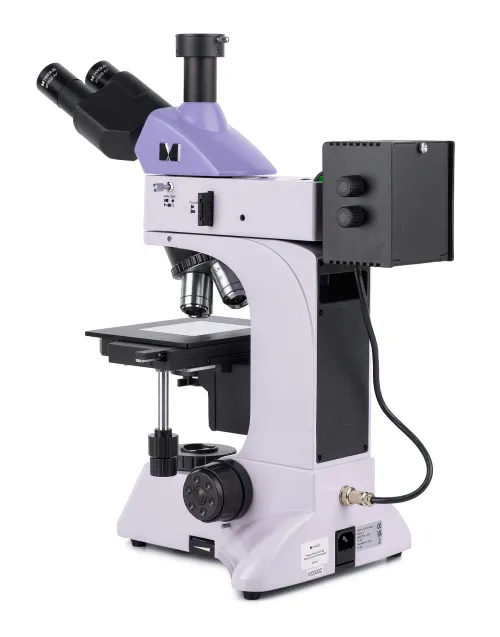

Metalurgický mikroskop MAGUS Metal 600 BD
Zvětšení: 50–400x. Trinokulární hlava, rovinné achromatické objektivy pro techniky pozorování ve světlém a tmavém poli, 30 W halogenová osvětlovací soustava pro pozorování v procházejícím světle, 50 W halogenová osvětlovací soustava pro pozorování v odraženém světle
ID výrobku | 82897 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018294 |
Velikost balení (DxŠxV) | 35x30x75 cm |
Přepravní hmotnost | 14.5 kg |

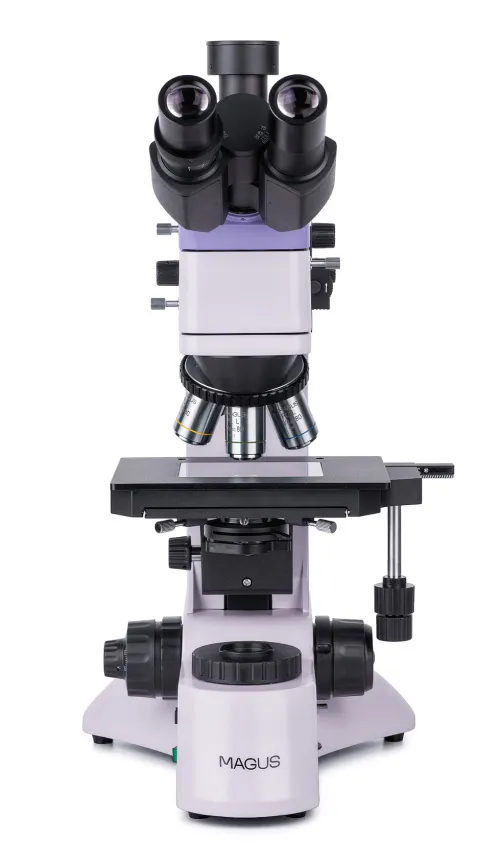

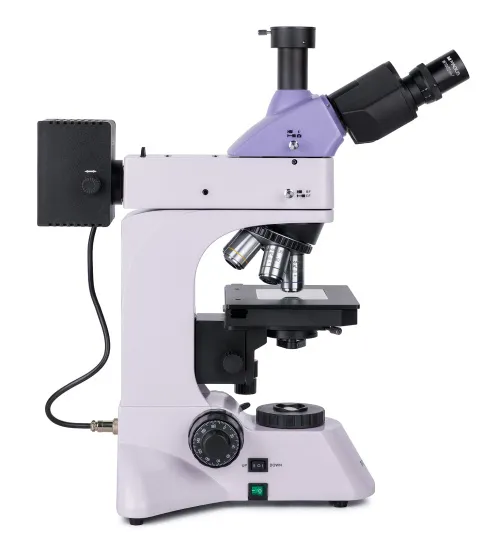

Metalurgický mikroskop MAGUS Metal 600 BD je určen ke studiu objektů v odraženém světle pomocí mikroskopických technik ve světlém a tmavém poli a polarizační mikroskopie. Tento mikroskop se používá ke zkoumání kovových a polovodičových vzorků a dalších plochých a leštěných vzorků s vysokou odrazivostí. V procházejícím světle můžete studovat průsvitné vzorky, jako jsou tenké vrstvy a částice zachycené na filtrech. Mikroskop lze použít v metalurgickém a strojírenském průmyslu, ve strojírenských laboratořích a laboratořích pro kontrolu kvality i na technických univerzitách.
Optika

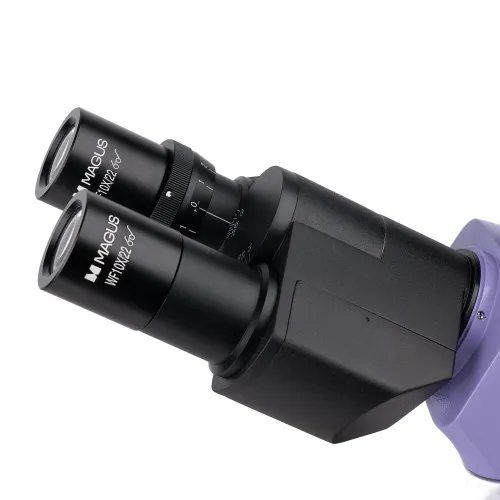

Trinokulární hlava má trinokulární tubus, ve kterém je upevněn digitální fotoaparát. Rozdělovač paprsků směruje světlo do fotoaparátu, k dispozici jsou dvě polohy: 100:0 a 0:100. Světelný paprsek prochází po celé délce buď do okulárů, nebo do trinokulárního tubusu. Kroužek pro nastavení dioptrií je na levém okuláru.

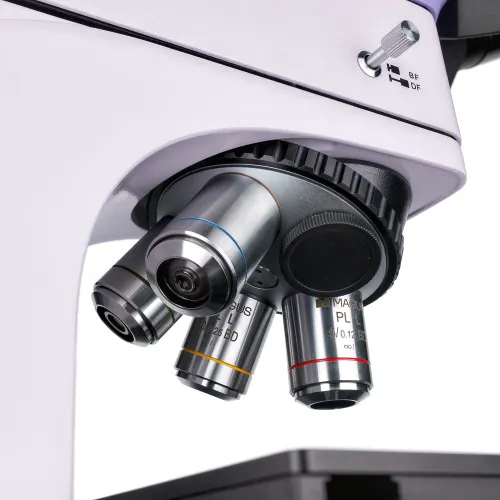

Zvětšení mikroskopu v základní konfiguraci je 50–400x. Přídavné objektivy a okuláry zvětšují rozsah zvětšení. Mikroskop používá rovinné achromatické objektivy s dlouhou pracovní vzdáleností pro mikroskopické techniky ve světlém i tmavém poli. V revolverovém nosiči je pět slotů pro montáž objektivů – čtyři objektivy jsou součástí dodávky a jeden slot je volitelný. Revolverový nosič s objektivy je orientován směrem dovnitř – uživatel vidí objektiv vložený do optické dráhy.
Osvětlení

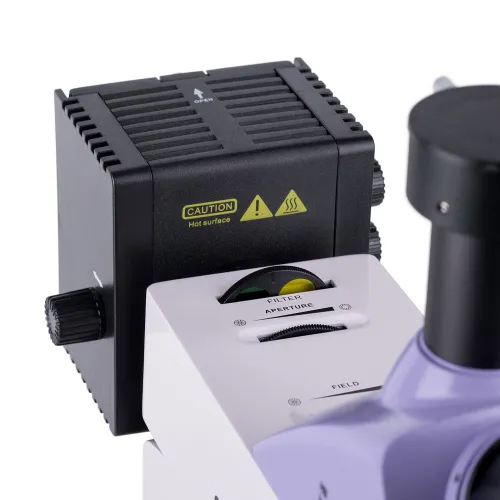

Osvětlovací soustava používá halogenové žárovky s teplým světlem, které nezpůsobují únavu očí ani při dlouhodobé práci. Výkon osvětlovací soustavy s procházejícím světlem je 30 W a výkon osvětlovací soustavy s odraženým světlem je 50 W, což zajišťuje pohodlnou práci při mikroskopování v tmavém poli.

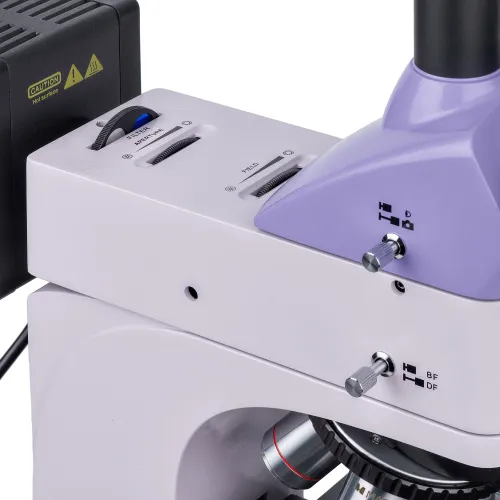

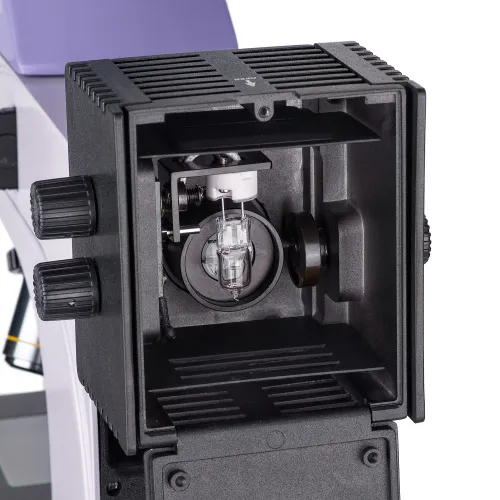

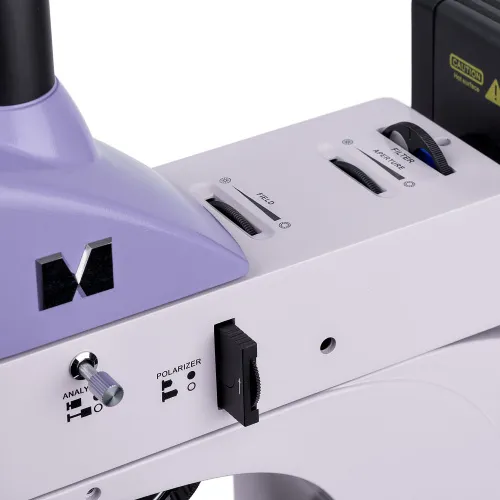

Osvětlovací soustava pro pozorování v odraženém světle obsahuje: zařízení pro tmavé pole, polarizační zařízení, středově nastavitelné polní a aperturní clony pro Köhlerovu metodu osvětlení a barevné filtry. Zdroj světla lze také vystředit.

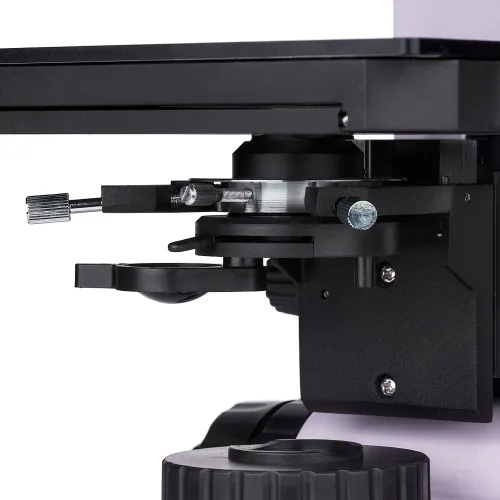

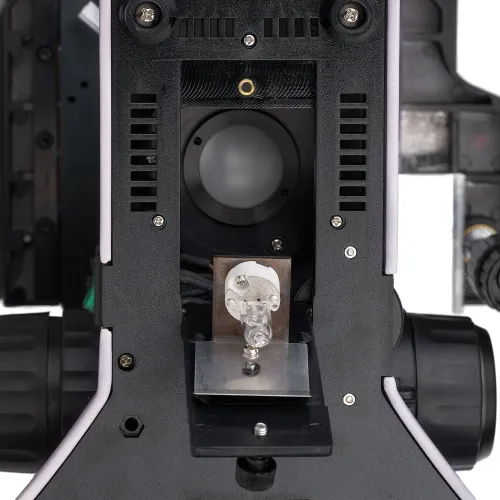

Osvětlovací soustava pro pozorování v procházejícím světle obsahuje: kondenzor s odklápěcí čočkou pro objektivy s malým zvětšením a aperturní a polní clonu pro Köhlerovu metodu.
Pracovní stolek a zaostřovací mechanismus

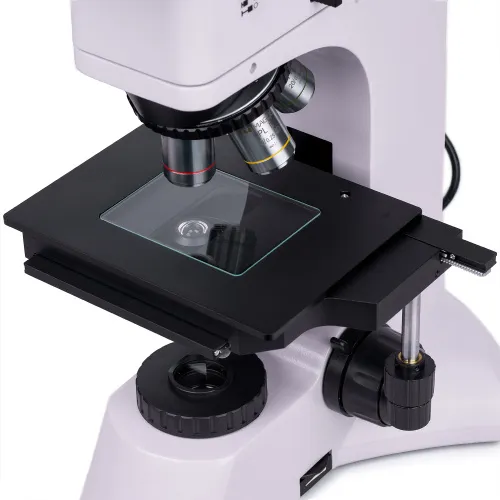

Vzorek se posouvá se stolkem podél dvou os. Výška zkoumaného vzorku by neměla přesáhnout 20 mm. Pro práci s průsvitnými vzorky je stolek vybaven průhlednou skleněnou deskou.

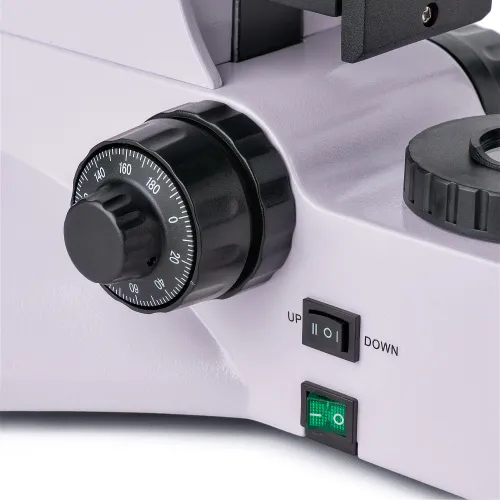

Zaostřování se nastavuje koaxiálními knoflíky pro hrubé a jemné zaostřování, které jsou umístěny na každé straně ve spodní části mikroskopu. Díky tomu může pozorovatel položit ruce volně na stůl a nedržet je ve vzduchu. Mechanismus hrubého ostření má na pravé straně aretační knoflík a na levé straně nastavení tuhosti.
Příslušenství
Sortiment příslušenství kompatibilního s mikroskopem MAGUS Metal 600 BD zahrnuje: objektivy s dlouhou pracovní vzdáleností pro pozorování ve světlém a tmavém poli, okuláry, kalibrační sklíčka a digitální fotoaparáty.
Klíčové vlastnosti:
- Pozorování neprůhledných plochých leštěných vzorků do 20 mm v odraženém světle pomocí mikroskopických technik pozorovaní ve světlém a tmavém poli a polarizační mikroskopie
- Pozorování průsvitných vzorků v procházejícím světle
- Trinokulární tubus pro upevnění digitálního fotoaparátu a rozdělovač paprsků se dvěma polohami (100:0 a 0:100)
- Rovinné achromatické objektivy s dlouhou pracovní vzdáleností; BD znamená jak světlé, tak tmavé pole
- Osvětlovací soustava pro pozorování v procházejícím světle – 30 W halogenová žárovka, osvětlovací soustava pro pozorování v odraženém světle – 50 W halogenová žárovka zajišťuje pohodlnou práci při mikroskopování v tmavém poli
- Köhlerovo osvětlení (odražené světlo) s možností vystředění světelného zdroje, polní a aperturní clony; barevné filtry
- Köhlerovo osvětlení (procházející světlo) s Abbeho kondenzorem s možností vystředění a výškového nastavení, výklopná čočka kondenzoru pro objektivy s malým zvětšením
- Široká škála plně kompatibilních okulárů a objektivů

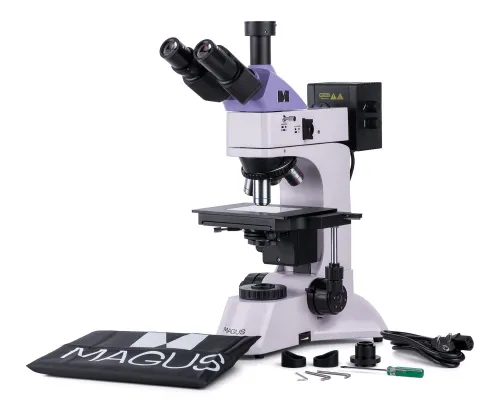

Obsah sady:
- Základna s napájecím vstupem, zdroj procházejícího světla a kondenzor, zaostřovací mechanismus, pracovní stolek a revolverový nosič objektivů
- Osvětlovací soustava pro pozorování v odraženém světle s krytem
- Trinokulární hlava
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 BD WD 9,7 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L10x/0,25 BD WD 9,3 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L20x/0,40 BD WD 7,2 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L40x/0,60 BD WD 3,0 mm
- Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
- Průhledná deska pracovního stolku
- Adaptér typu C-mount 1x
- Šestihranný klíč
- Síťový napájecí kabel
- Síťový kabel osvětlovací soustavy pro pozorování v odraženém světle
- Protiprachová krytka
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 12,5x/14 mm okulár (2 ks)
- 15x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 BD WD 2,5 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 BD WD: 1,9 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 BD WD: 0,8 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L100х/0,85 (suchý) BD WD: 0,4 mm
- Digitální fotoaparát
- Kalibrační sklíčko
ID výrobku | 82897 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018294 |
Velikost balení (DxŠxV) | 35x30x75 cm |
Přepravní hmotnost | 14.5 kg |
Typ | světlo / optické, metalurgický |
Hlava | trinokulární |
Hubice | Siedentopf |
Úhel sklonu hlavy | 30° |
Zvětšení, x | 50–400 základní (*volitelně: 50–1000/1250/1500/2000/2500) |
Průměr tubusu okuláru v mm | 30 |
Okuláry | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektivy | rovinné achromatické objektivy s korekcí na nekonečno: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L40x/0,60 BD; parfokální vzdálenost 45 mm (*volitelně: PL L50x/0,70 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (suchý)) |
Revolverový nosič | pro 5 objektivů |
Pracovní vzdálenost, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
Stolek, mm | 210x140 |
Zdvih stolku pomocí zaostřovacího mechanismu, mm | 75/50 |
Pracovní stolek, mm | dvouosý mechanický stolek, se skleněnou deskou |
Dioptrická korekce okuláru, dioptrií | ±5 (na levém tubusu) |
Kondenzor | s procházejícím světlem: středově a výškově nastavitelný Abbeův kondenzor, NA 1,25, nastavitelná aperturní clona a výklopná čočka objektivu, s aretačními šrouby |
Clona | s procházejícím a odraženým světlem: vestavěná aperturní a polní clona |
Zaostření | koaxiální, hrubé ostření (25 mm, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné ostření (0,002 mm) |
S osvětlením | halogenové |
Regulace jasu | ✓ |
Napájení | 220±22 V, 50 Hz, AC síť |
Typ světelného zdroje | odražené světlo: 12 V/50 W; procházející světlo: 12 V/30 W |
Světelné filtry | zelená, modrá, žlutá, matná |
Teplotní rozsah fotoaparátu, °C | 5...+35 |
Další vlastnosti | vestavěný analyzátor a odnímatelný polarizátor, zařízení pro tmavé pole |
Typ uživatele | zkušení uživatelé, profesionálové |
Úroveň obtížnosti montáže a instalace | komplikované |
Možnosti použití | metalurgický |
Umístění světelného zdroje | duální |
Metody pozorování | světlé pole, temné pole, polarizace |
Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
Hmotnost, kg | 11 |
