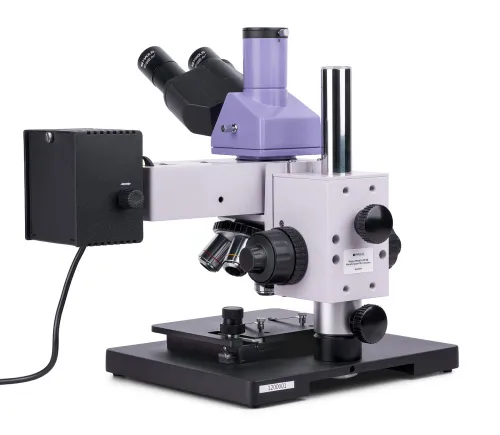

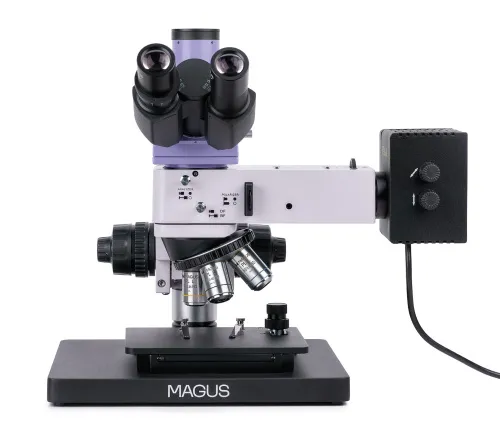

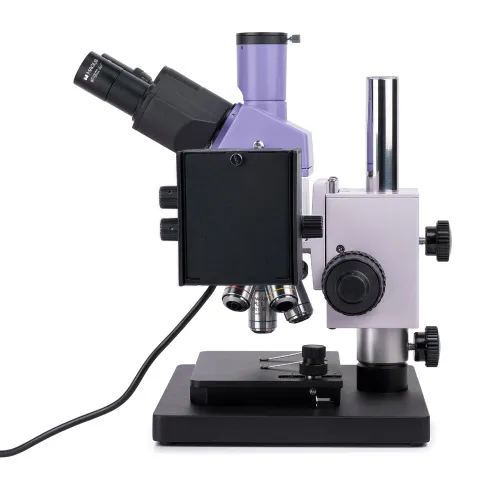

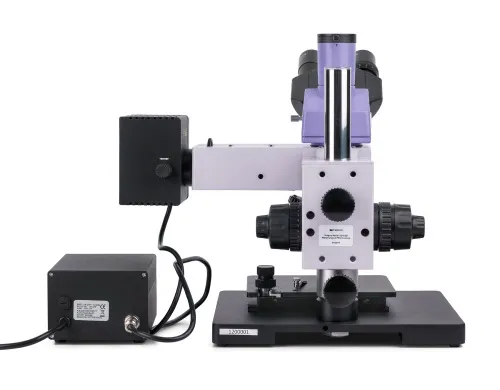

Metalurgický mikroskop MAGUS Metal 630 BD
Zvětšení: 50–500х. Kompaktní stojan mikroskopu, trinokulární hlavice, plánovací achromatické objektivy pro mikroskopické techniky v jasném a tmavém poli, 50 W halogenový osvětlovač s odraženým světlem
ID výrobku | 82899 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018355 |
Velikost balení (DxŠxV) | 39x37x73 cm |
Přepravní hmotnost | 19.5 kg |
Metalurgický mikroskop MAGUS Metal 630 BD pro mikroskopické techniky v jasném a tmavém poli a polarizační mikroskopii. Výkonné halogenové osvětlení vytváří kvalitní obraz s jakýmkoli objektivem a jakoukoli mikroskopickou metodou. Mikroskop je určen ke kontrole kvality a studiu mikrostruktury kovových a polovodičových materiálů a neprůhledných objektů. Používá se k výzkumu ve výrobních závodech, v laboratořích výzkumných center a na univerzitních pracovištích.
Optika
Trinokulární hlava má trinokulární tubus, do kterého se upevňuje digitální fotoaparát (není součástí dodávky). Světelný paprsek se nasměruje buď do okulárů, nebo do trinokulárního tubusu pomocí knoflíku pro volbu dráhy světla okuláru/kamery. Trinokulární hlava je nakloněna o 30° pro snadné pozorování. Kroužek pro nastavení dioptrií je umístěn na levém tubusu.

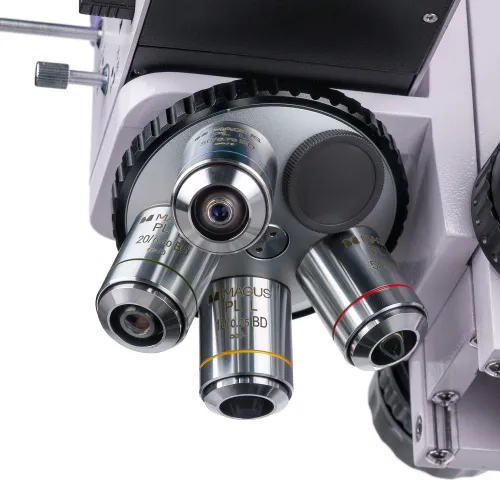

Po montáži dodaných objektivů do otočného nástavce zůstane jeden slot volný pro další objektiv. Všechny základní objektivy jsou achromatické, mají dlouhou pracovní vzdálenost a jsou vhodné pro mikroskopii v jasném i tmavém poli.
Osvětlení

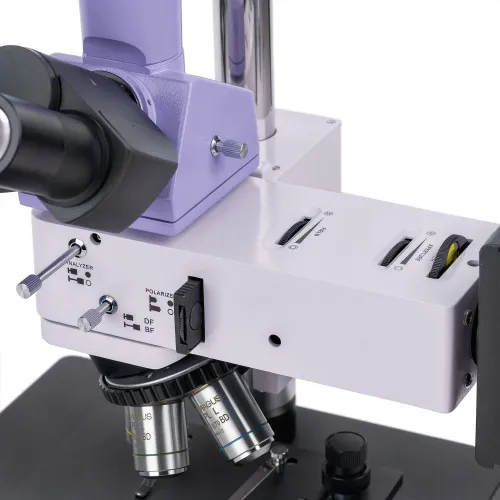

Pro pozorování v temném poli je mikroskop vybaven halogenovou žárovkou se zvýšeným výkonem (50 W). Osvětlovací systém s odraženým světlem dále obsahuje: sadu filtrů, clonu a clonu pole, zařízení pro tmavé pole, vestavěný analyzátor a odnímatelný polarizátor. Clony a zdroj světla lze vycentrovat. Lze nastavit Köhlerovu metodu osvětlení.

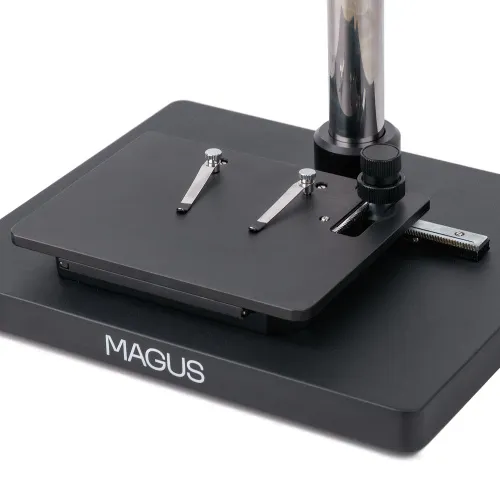

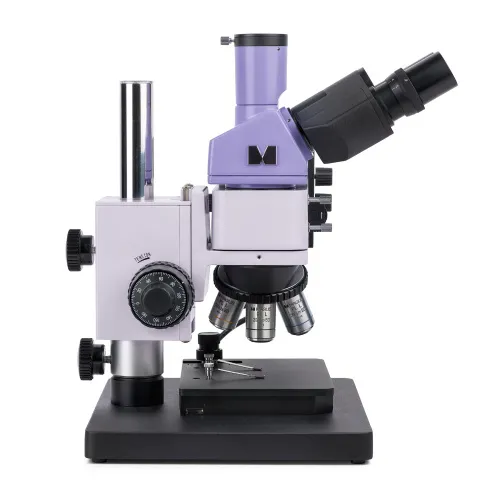

Pracovní stolek a zaostřovací mechanismus
Mikroskop má zajímavou konstrukci stojanu a zaostřovacího mechanismu – vzorek může mít libovolnou velikost a výšku. Další vlastností jsou jeho malé rozměry – mikroskop se snadno vejde na povrch o maximální výšce 40 cm. Knoflíky pro hrubé a jemné zaostřování jsou souosé a nacházejí se na obou stranách těla mikroskopu. Lze také upravit hrubé napětí.
Příslušenství
Další příslušenství pro mikroskop MAGUS Metal 630 BD lze objednat samostatně. Patří mezi ně kompatibilní okuláry, objektivy s dlouhou pracovní vzdáleností pro světlé a tmavé pole, kalibrační sklíčka a digitální fotoaparáty.
Klíčové vlastnosti:
- Vhodné pro studium neprůhledných vzorků libovolné velikosti a výšky
- Trinokulární hlava s trinokulárním tubusem pro montáž digitálního fotoaparátu a rozdělovače paprsků 100/0 a 0/100
- Pozorování v odraženém světle pomocí technik mikroskopie v jasném a tmavém poli a polarizační mikroskopie
- Výkon halogenového zdroje světla byl zvýšen na 50 W (vhodné pro tmavé pole)
- Polní a clonová membrána pro Köhlerovo osvětlení a sada barevných světelných filtrů, centrování obou clon a světelný zdroj
- Kompaktní konstrukce stojanu pro montáž mikroskopu v malých prostorách
- Široký sortiment volitelného příslušenství

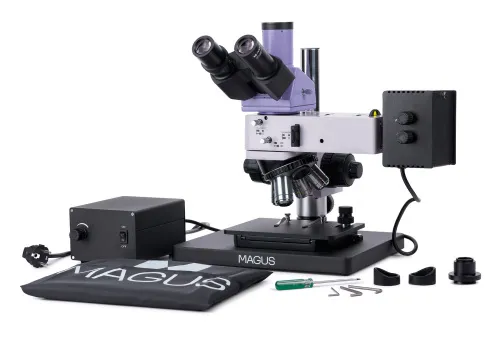

Obsah sady:
- Stojan se zaostřovacím mechanismem, pódiem a otočným nosičem objektivů
- Osvětlovací soustava pro pozorování v odraženém světle s krytem
- Trinokulární hlava
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 BD WD 9,7 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L10x/0,25 BD WD 9,3 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L20x/0,40 BD WD 7,2 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 BD WD 2,5 mm
- Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
- Adaptér typu C-mount 1x
- Šestihranný klíč
- Základna s napájecím vstupem
- Napájecí kabel
- Síťový kabel osvětlovací soustavy pro pozorování v odraženém světle
- Protiprachová krytka
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 12,5x/14 mm okulár (2 ks)
- 15x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L40x/0,60 BD WD 3,0 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 BD WD 1,9 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 BD WD 0,8 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L100х/0,85 (suchý) BD WD 0,4 mm
- Digitální fotoaparát
- Kalibrační sklíčko
ID výrobku | 82899 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018355 |
Velikost balení (DxŠxV) | 39x37x73 cm |
Přepravní hmotnost | 19.5 kg |
Typ | světlo / optické, metalurgický |
Hlava | trinokulární |
Hubice | Siedentopf |
Úhel sklonu hlavy | 30° |
Zvětšení, x | 50–500 základní (*volitelně: 50–1000/1250/1500/2000/2500) |
Průměr tubusu okuláru v mm | 30 |
Okuláry | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektivy | rovinné achromatické s korekcí na nekonečno: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD; parfokální výška 45 mm (*volitelně: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (suché)) |
Revolverový nosič | pro 5 objektivů |
Pracovní vzdálenost, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
Stolek, mm | 185x140 |
Zdvih stolku pomocí zaostřovacího mechanismu, mm | 35/30 |
Pracovní stolek, mm | dvouosý mechanický; velikost základny mikroskopu: 300x240 mm |
Dioptrická korekce okuláru, dioptrií | ±5 (na levém tubusu) |
Clona | vestavěná clona a pole |
Zaostření | koaxiální, hrubý (s hrubým nastavením zaostřovacího napětí) a jemný (0,002 mm) |
S osvětlením | halogenové |
Regulace jasu | ✓ |
Napájení | 220±22 V, 50 Hz, AC síť |
Typ světelného zdroje | 12 V/50 W |
Světelné filtry | zelená, modrá, žlutá, matná |
Teplotní rozsah fotoaparátu, °C | 5...+35 |
Další vlastnosti | vestavěný analyzátor a odnímatelný polarizátor, zařízení pro tmavé pole |
Typ uživatele | zkušení uživatelé, profesionálové |
Úroveň obtížnosti montáže a instalace | komplikované |
Možnosti použití | metalurgický |
Umístění světelného zdroje | horní |
Metody pozorování | světlé pole, temné pole, polarizace |
Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
