Stereomikroskop MAGUS Stereo 8TR pro opravy elektroniky

Hotové řešení pro pájení, opravy a kontrolu kvality je založeno na mikroskopové hlavě řady MAGUS Stereo 8H a univerzálním mikroskopovém stojanu MAGUS UT2.
Stereomikroskop s Greenoughovou optickou konstrukcí poskytuje přesné detaily topografie povrchu bez ztráty prostorové orientace a tím poskytuje velkou hloubku ostrosti. Tento trinokulární mikroskop je vhodný pro ty, kteří upřednostňují práci s mikroskopem v normální pracovní poloze a prohlížení preparátu přes okuláry. Je také vhodný v případě, pokud se v budoucnu chystáte zakoupit digitální fotoaparát pro pořizování fotografií a videozáznamů.
Mikroskop je vybaven dvěma osvětlovacími soustavami pro pozorování v odraženém světle: prstencovým světlem s polarizačním filtrem a světlem na husím krku.
Mikroskop optimalizuje ergonomii pracoviště, čímž zvyšuje pohodlí a produktivitu obsluhy.

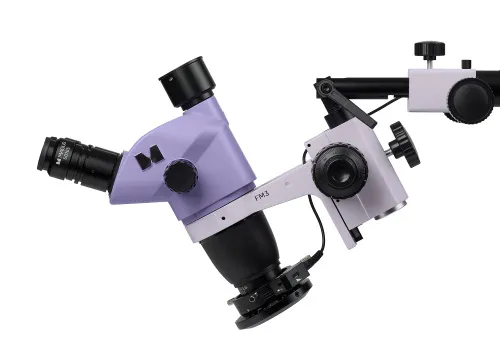

Hlava mikroskopu

Objektiv se zoomem umožňuje plynulou změnu zvětšení až na 8,4x bez ztráty ostrosti. Mikroskop vytváří vzpřímený (nikoliv převrácený) trojrozměrný obraz. Pomocný objektiv 0,5x mění rozsah zvětšení, zorné pole a pracovní vzdálenost mikroskopu.
Při použití pomocného objektivu 0,5x se dosáhne zvětšení 3,25–27,5x a pracovní vzdálenost 177 mm pro pájení.
Zvětšení 6,5–55x a pracovní vzdálenost 105 mm pro kontrolu kvality se dosáhne, pokud není použit pomocný objektiv 0,5x.
Manipulace s přístrojem vyžaduje větší zorné pole než vizuální pozorování při kontrole kvality. Průměr zorného pole s pomocným objektivem 0,5x je 67,7 mm při zvětšení mikroskopu 3,25x a 8 mm při zvětšení 27,5x.
Základní konfigurace obsahuje okuláry 10x/22 mm s dioptrickou korekcí a dlouhým očním reliéfem pro práci s brýlemi.
Digitální fotoaparát se upevňuje do trinokulárního tubusu hlavy mikroskopu pomocí adaptéru typu C-mount. Kromě toho si můžete zakoupit fotoaparáty s rozhraním USB 3.0, HDMI a Wi-Fi s rozlišením od 2 Mpx do 21 Mpx a velikostí snímače od 1/2,8" do 4/3". Zvětšení adaptéru typu C-mount 0,5x nebo 1x se volí v závislosti na velikosti snímače.

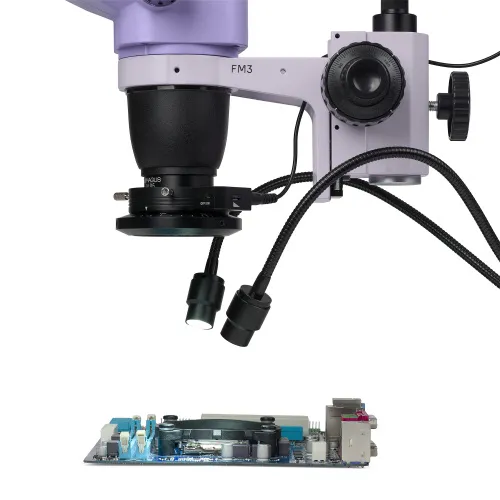

Osvětlovací soustavy

Různé úkoly vyžadují různé typy osvětlení. Sada obsahuje dvě osvětlovací soustavy. Prstencové světlo s polarizátorem odstraňuje odlesky od kovu. Světlo na husím krku vytváří stíny, které umožňují našemu zraku rozpoznat topografii povrchu.

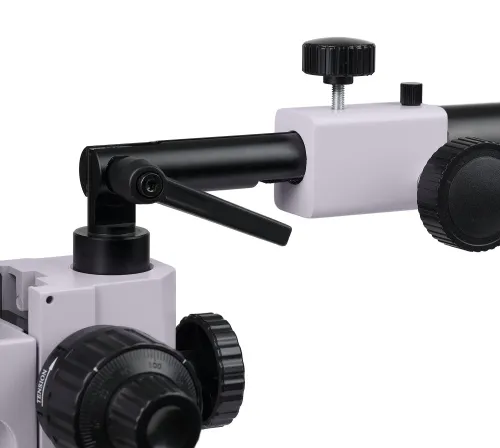

Stojan

Univerzální stojan s pevnou základnou minimalizuje vibrace způsobené pohybem a dlouhé horizontální rameno rozšiřuje pracovní plochu.
Během práce není vždy vhodné pohybovat objektem v optické dráze. Někdy je vhodnější pohybovat hlavou mikroskopu. Knoflík pro jemné ostření umožňuje plynulý horizontální pohyb hlavy mikroskopu tam a zpět.
Na konci stojanu je mechanismus pro změnu úhlu optické osy. Obsluha může pozorovat preparát, který leží na stole a dívat se na něj z úhlu. Tato funkce umožňuje pohodlnější manipulaci, kontrolu kvality pájení a pozorování zakřivených objektů.

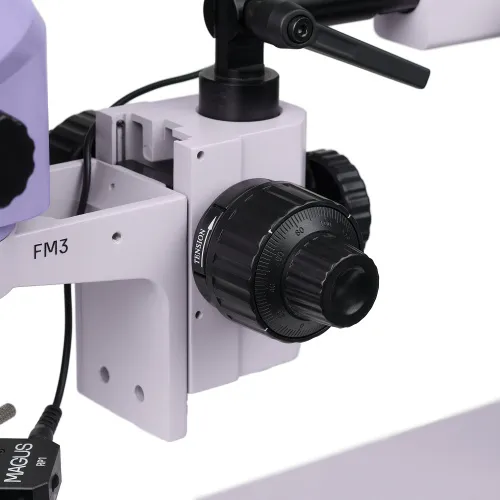

Mechanismus zaostřování

Mechanismus zaostřování má funkce hrubého a jemného zaostřování. Jemné zaostřování usnadňuje nastavení mikroskopu při použití zvětšení nad 40x. Zaostřovací knoflíky jsou koaxiální, tj. umístěné na obou stranách. Tuhost hrubého ostření je nastavitelná.

Příslušenství a kompletní řešení

Komfortní pracovní podmínky zvyšují produktivitu obsluhy. Naše kompletní řešení jsou založena na zkušenostech elektronických inženýrů. Současně MAGUS nabízí další komponenty, z nichž si můžete sestavit sadu mikroskopu podle svého rozpočtu, svých preferencí a řešených úkolů, a v budoucnu můžete tuto sadu doplnit o potřebné příslušenství.

Klíčové vlastnosti:

• Trinokulární hlava mikroskopu: obsluha může pozorovat zvětšený obraz přes okuláry a v budoucnu lze namontovat digitální fotoaparát pro záznam procesu pozorování a jeho průběžných a konečných výsledků.
• Objektiv se zoomem umožňuje plynulou změnu zvětšení bez ztráty ostrosti; poměr zvětšení 8,4:1.
• Výhody Greenoughovy optické konstrukce: velká hloubka ostrosti, 3D vizualizace s vysokým rozlišením, kompaktní design a příznivá cena.
• Pomocný objektiv 0,5x umožňuje další možnosti zvětšení, zorného pole a pracovní vzdálenosti.
• Univerzální stojan rozšiřuje pracovní plochu a umožňuje přesné umístění hlavy mikroskopu nad preparátem a jemné mikronastavení polohy hlavy.
• Mechanismus zaostřování má funkce hrubého a jemného zaostřování: obsluha je pohodlná v celém rozsahu zvětšení mikroskopu.
• Dvě osvětlovací soustavy pro pozorování v odraženém světle: prstencové světlo s polarizačním filtrem a světlo na husím krku
• Na vaše přání lze jednotlivé součásti vyměnit a nainstalovat další příslušenství.

Obsah sady:

• Hlava mikroskopu MAGUS Stereo 8TH – část objektivu a okulárové tubusy
• Okulár 10х/22 mm s očním reliéfem a dioptrickou korekcí (2 ks)
• Stojan mikroskopu MAGUS UT2
• Držák pro zaostřování MAGUS FM3
• Prstencové světlo s polarizátorem MAGUS LED RP1
• Dvojité světlo na husím krku MAGUS LED DGL2
• Přídavný objektiv MAGUS AL05 0,5х/177 mm
• Návod k použití a záruční list

K dispozici na přání:

• 10x/22 mm okulár se stupnicí
• 15x/16 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• 30x/8 mm okulár (2 ks)
• Čočka pomocného objektivu se zvětšením 1,5x
• Čočka pomocného objektivu se zvětšením 2x
• Prstencové světlo
• Prstencová osvětlovací soustava se sektorovým přepínáním
• Digitální fotoaparát
• LCD monitor
• Adaptér typu C-mount 0,5x s nastavitelnou zaostřovací vzdáleností
• Adaptér typu C-mount 1x s nastavitelnou zaostřovací vzdáleností
• Kalibrační sklíčko
