Tester kabelů s multimetrem Ermenrich Ping SM75

zobrazit vše

Garantujeme termín dodání do dvou pracovních dnů od objednávky.

Nalezli jste levnější?

Získejte stejnou cenu + dárek!

Cena platí pouze pro internetový obchod a může se lišit od cen v maloobchodních prodejnách.

Funkce: vyhledávání kabelů, test PoE, měření délky kabelu, test poruch, detekce polarity, funkce NCV, voltmetr, ampérmetr, ohmmetr, měřič frekvence, měřič kapacity

Běžné vodiče, síťový kabel STP/UTP 5/5E/6/6A

Sledování typů kabelů

Síťový kabel STP/UTP (CAT5E, CAT6, CAT6A)

Testování typů kabelů

600 (analogový), 1000 (digitální)

Maximální délka testovaného kabelu

Dostupnost

ID výrobku	84553
Značka	Ermenrich
Záruka	5 let
EAN	5905555023151
Velikost balení (DxŠxV)	29x17x5 cm
Přepravní hmotnost	0.63 kg

Popis

Tester kabelů s multimetrem Ermenrich Ping SM75 je multifunkční přístroj pro komplexní diagnostiku a zjišťování stavu telefonních linek, počítačových sítí a elektrických zařízení. Tento přístroj je určen pro profesionály, kteří se zabývají instalací a údržbou sítí v průmyslovém, kancelářském i rezidenčním prostředí.

Tester se používá k vyhledávání kroucených dvoulinek, vyhledávání kabelů a určování délky kabelů (až do 200 m s chybou ±3 m) a vzdálenosti ke zkratům nebo přerušeným obvodům. Model Ermenrich Ping SM75 se od podobných přístrojů odlišuje širokou škálou funkcí. Umožňuje provádět test PoE a určit typ napájecího zařízení podle standardu IEEE 802.3af/at. Má funkce NCV (bezkontaktní detekce nebezpečného napětí) a Port Flash a je kompatibilní se síťovými kabely STP/UTP kategorií 5E/6/6A. Nahrazuje také digitální multimetr měřením napětí (stejnosměrného i střídavého), proudu (stejnosměrného i střídavého), odporu, frekvence a kapacity. Výsledky měření se zobrazují na barevné TFT obrazovce vysílače s rozlišením 320x240 px.

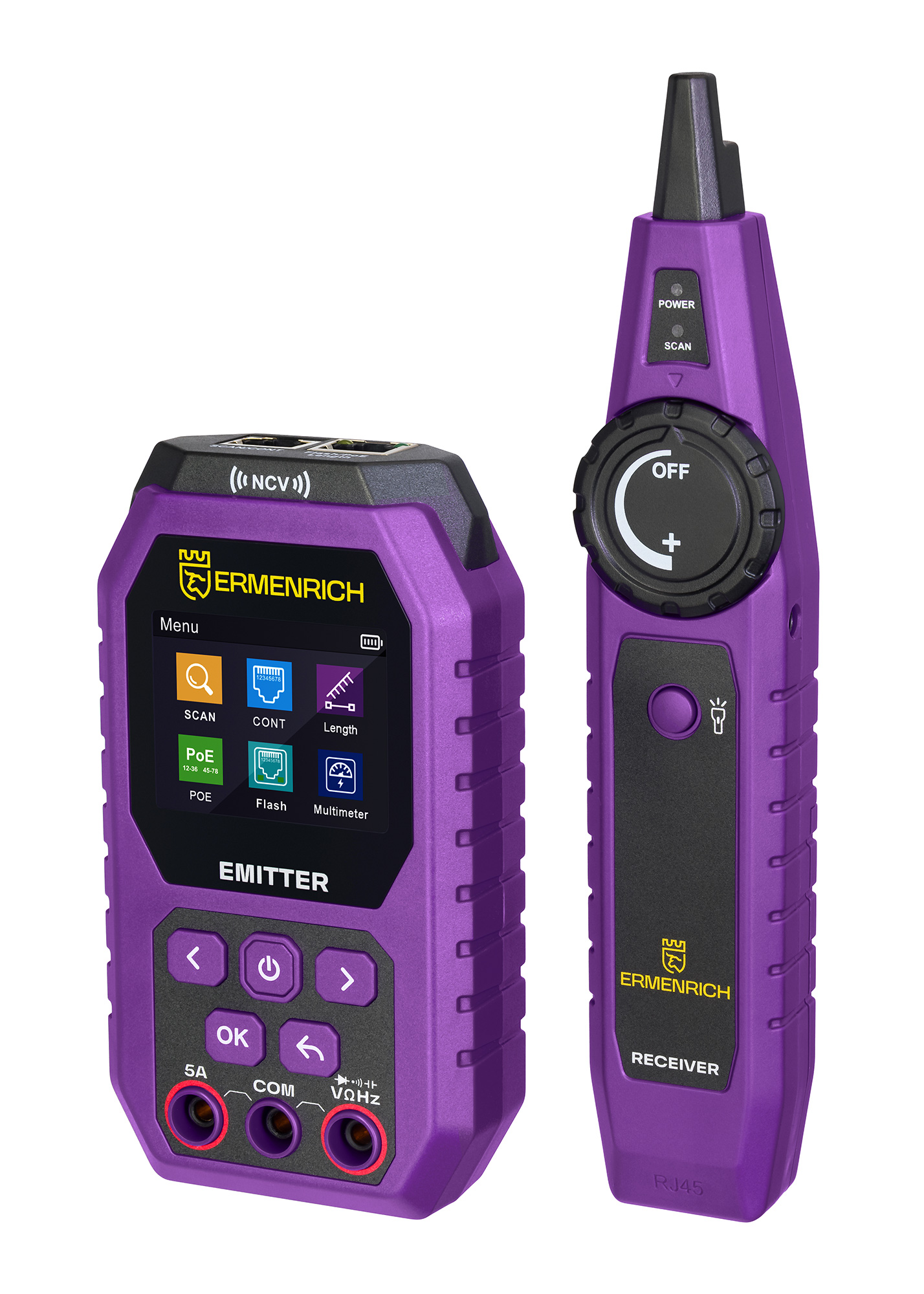

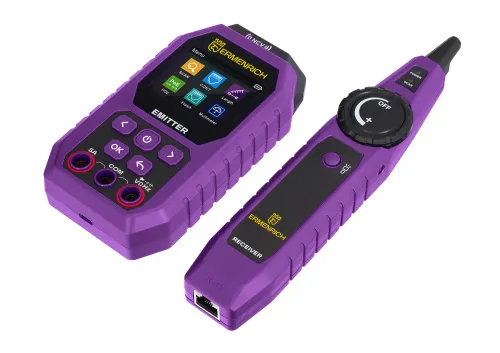

Sada obsahuje vysílač, přijímač s portem pro připojení sluchátek (součást dodávky), port RJ45 a testovací sondy pro multimetr. Vysílač je napájen vestavěnou dobíjecí 3,7 V baterií (nabíjecí adaptér je třeba koupit samostatně) a přijímač je napájen 9 V baterií.

Klíčové vlastnosti:

Měření délky kabelu až do 200 m s chybou maximálně 3 m
Rozsah vyhledávání kabelů: 0 až 1000 m
Funkce NCV, Port Flash, test PoE, detekce polarity
Multimetr: voltmetr, ampérmetr, ohmmetr, měřič kapacity, měřič frekvence
Rychlé určení vzdálenosti k přerušeným obvodům, zkratům nebo zkříženým dvojlinkám
Jasný barevný TFT displej pro zobrazení výsledků testu sítě

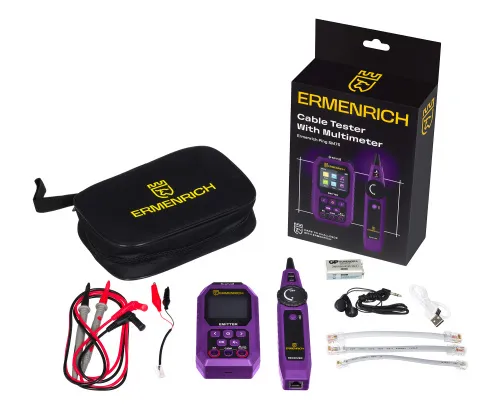

Obsah sady:

Vysílač
Přijímač
Sluchátka
Sonda – 2 ks

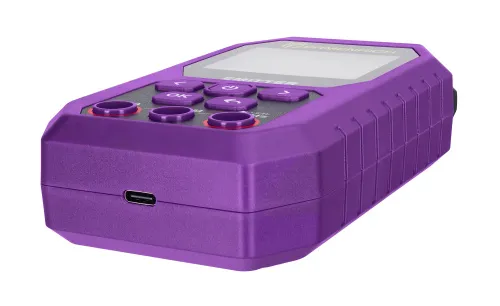

USB kabel typu C

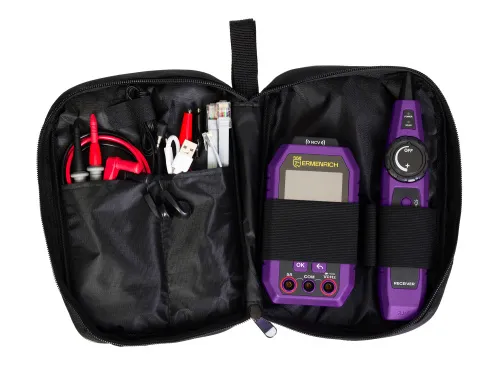

Přepravní taška
Návod k použití a záruční list

Specifikace

ID výrobku	84553
Značka	Ermenrich
Záruka	5 let
EAN	5905555023151
Velikost balení (DxŠxV)	29x17x5 cm
Přepravní hmotnost	0.63 kg
Vysílač

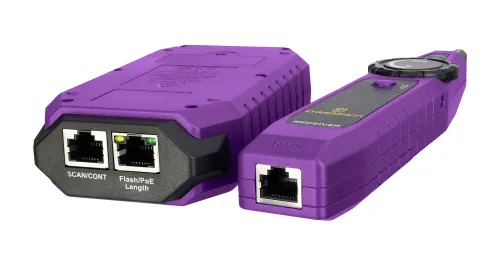

Porty	Type-C, RJ45 (mapování/skenování), RJ45 (Length/Flash/PoE), 5A, COM, základní měření multimetrem
Sledování typů kabelů	běžné vodiče, síťový kabel STP/UTP 5/5E/6/6A
Testování typů kabelů	síťový kabel STP/UTP (CAT5E, CAT6, CAT6A)
Maximální délka testovaného kabelu, m	600 (analogový), 1000 (digitální)
Měření délky kabelu	✓
Testování kabelů	+ (přerušené obvody, zkraty, zkřížené dvojlinky)
Funkce Port Flash	✓
Funkce Port Flash	+, (plný duplex/poloviční duplex, auto-nego/ne-auto-nego, 10/100/1000 Mbit/s)
Sledování kabelů	✓
Test PoE	✓
Detekce polarity napětí	✓
Měření délky kabelu
Jednotky měření	metry/yardy, stopy
Rozsah měření, m	5 — 200
Chyba	3 m
Test PoE
Zkouška typu zařízení zdroje napájení (PSE)	standardní (IEEE 802.3at/af)
Identifikace středního/koncového rozpětí	✓
Rozsah provozního napětí (DC), V	5 — 60
Digitální multimetr
Volba mezní hodnoty měření	automatická
Základní funkce	voltmetr, ampérmetr, ohmmetr, měřič kapacity, měřič frekvence
Rozsah měření stejnosměrného napětí	600 mV – 610 V ±(0,5% + 3)
Rozsah měření střídavého napětí	600 mV – 610 V ±(0,5% + 3)
Rozsah měření stejnosměrného proudu	1 mA – 3 A ±(0,8% + 3)
Rozsah měření střídavého proudu	1 mA – 3 A ±(0,8% + 3)
Rozsah měření odporu	600 Ω – 60 MΩ ±(1,0% + 5)
Rozsah měření kapacity	60 nF – 6 mF ±(2,5% + 60), 6 mF – 30 mF ±(5,0% + 10)
Rozsah měření frekvence	0–6 MHz
Klíčové vlastnosti
Maximální provozní proud, mA	200
Ochrana	vstupní napětí: 60 V
Displej	TFT
Úhlopříčka displeje, palce	2.4
Rozlišení displeje, px	320x240
Podsvícení displeje	✓

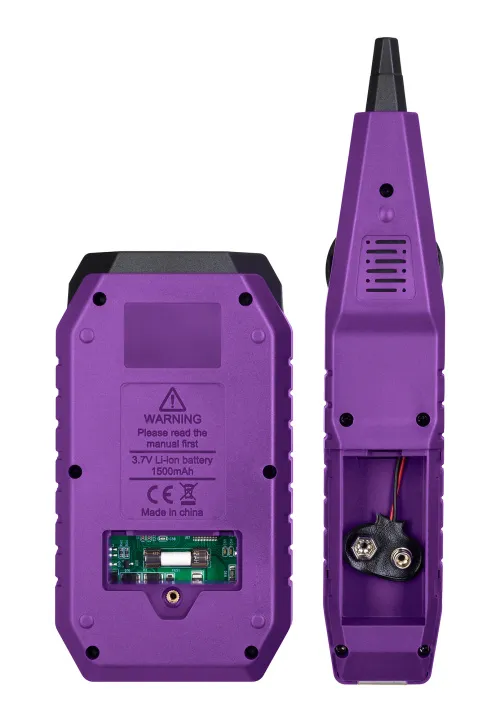

Napájení	vestavěná dobíjecí lithiová baterie 3,7 V, 1500 mA
Životnost baterií, h	10
Indikátor vybité baterie	✓
Automatické vypnutí	✓
Rozsah provozní teploty, °C	-10...+60
Rozsah provozní vlhkosti, %	20…70
Přijímač / vzdálená jednotka
Porty	RJ45, sluchátka
Bezkontaktní detekce napětí (NCV)	✓
Blikající světlo	✓
Maximální provozní proud, mA	<150
Napájení	9 V baterie – 1 ks
Životnost baterií, h	10
Rozsah provozní teploty, °C	-10...+60
Rozsah provozní vlhkosti, %	20…70
