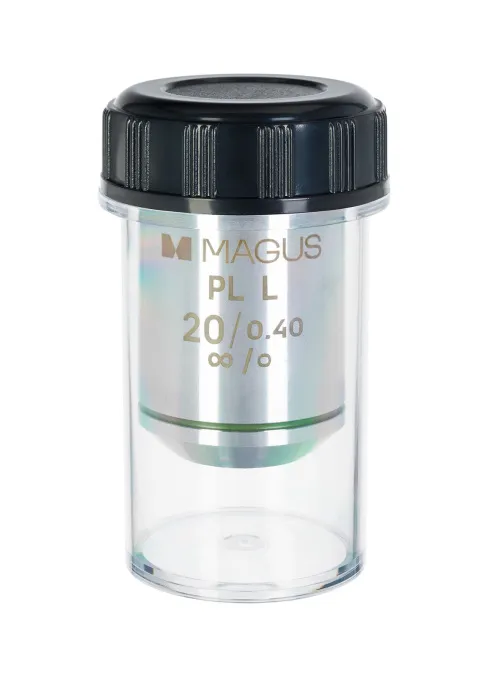

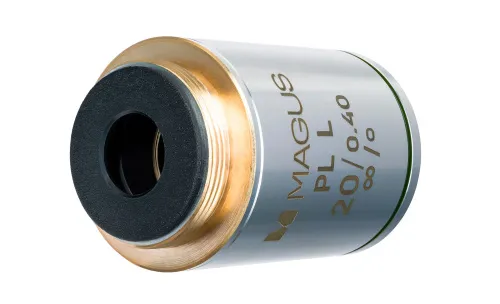

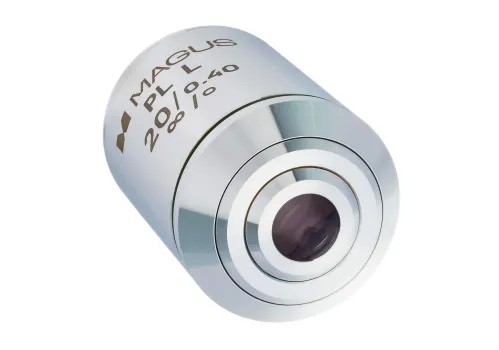

Objektiv MAGUS 20PLL 20х/0,40 Plan L WD 8,80 mm

Garantujeme termín dodání do dvou pracovních dnů od objednávky.

Cena platí pouze pro internetový obchod a může se lišit od cen v maloobchodních prodejnách.

Rovinný achromatický objektiv s korekcí na nekonečno. Zvětšení: 20x. Apertura: 0,40

Dostupnost

ID výrobku	83461
Značka	MAGUS
Záruka	2 roky
EAN	5905555021089
Velikost balení (DxŠxV)	7x4x4 cm
Přepravní hmotnost	0.11 kg

Popis

Objektiv s 20násobným zvětšením pro metalurgický mikroskop. Je optimální pro práci s okuláry se zvětšením 10x až 20x. Užitečné zvětšení mikroskopu s tímto objektivem se pohybuje v rozmezí 200–400x; jeho maximální rozlišení je 0,69 µm.

Plošná achromatická optika koriguje zakřivení pole o 90 % a poskytuje jasný, nezkreslený obraz téměř v celém zorném poli. Doporučuje se kombinovat objektiv s okuláry se širokým zorným polem – 22 mm. V kombinaci s okulárem 10x/22 mm získáte zorné pole o průměru 1,1 mm. Chromatická aberace byla korigována pro červenou a modrou barvu a sférická aberace byla korigována pro zelenou barvu.

Metalurgický objektiv vyžaduje provoz bez krycího skla. Studovaný objekt může mít strukturu s velkými výškovými rozdíly a při standardním umístění objektivu hrozí jeho poškození nebo poškození vzorku. Objektiv metalurgického mikroskopu MAGUS 20PLL má proto větší pracovní vzdálenost než standard, a to 8,8 mm.

Objektiv je kompatibilní s mikroskopy s korekcí nekonečna. Jeho parfokalita je 45 mm.

Kompatibilita:

Metalurgický mikroskop MAGUS Metal 600
Metalurgický mikroskop MAGUS Metal 630
Metalurgický mikroskop MAGUS Metal 650
Metalurgický inverzní mikroskop MAGUS Metal V700

Specifikace
Materiál čoček	optické sklo
Třída objektivu podle stupně korekce aberace	rovinná achromatická
Délka tubusu	s korekcí na nekonečno (∞)
Kontrastní technika	ve světlém poli
Zvětšení, x	20
Apertura	0,40
Pracovní vzdálenost, mm	8,80
Parfokální vzdálenost, mm	45
Tloušťka krycího skla, mm	bez krycího skla
Pružinový rám	−
Možnost použití imerzního oleje	−
Materiál těla	měď

Specifikace

ID výrobku	83461
Značka	MAGUS
Záruka	2 roky
EAN	5905555021089
Velikost balení (DxŠxV)	7x4x4 cm
Přepravní hmotnost	0.11 kg
