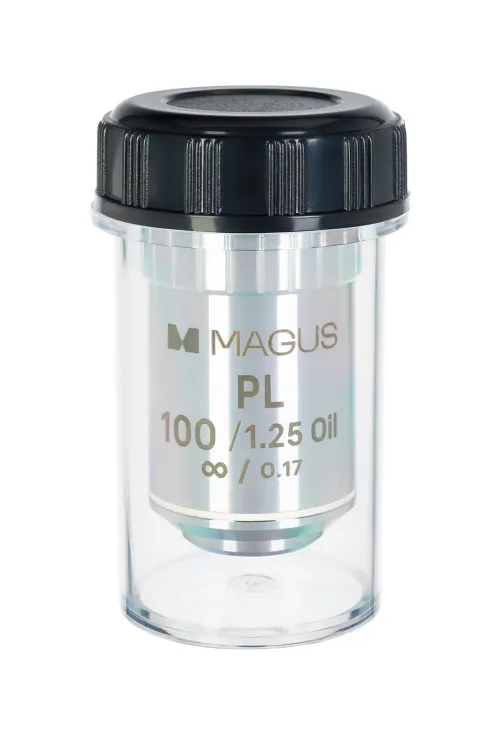

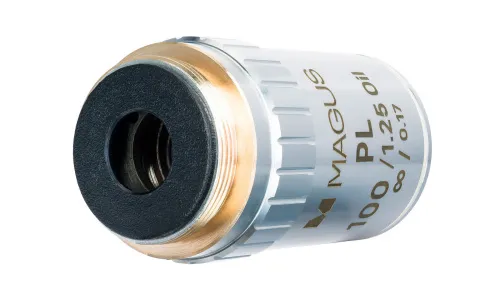

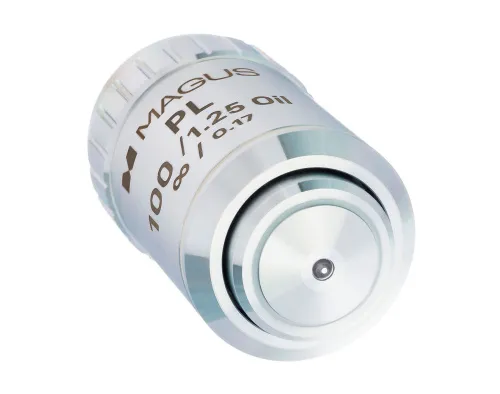

Objektiv MAGUS SF100 OIL 100х/1,25 Plan Pol ∞/0,17

Objektiv pro studium průhledných a průsvitných vzorků v polarizovaném světle. Čočky pro polarizovanou optiku jsou vyrobeny tak, aby nedocházelo k vnitřnímu pnutí: nevytvářejí dvojlom a neovlivňují výsledky pozorování.

Objektiv je navržen pro optickou soustavu s korekcí na nekonečno. Parfokální výška je podle normy DIN (45 mm). Pro vzorek se používá krycí sklo o tloušťce 0,17 mm.

Rovinná achromatická optika koriguje aberace: chromatickou v červené a modré barvě, sférickou v zelené. Geometrická aberace je korigována na více než 90 % pozorované oblasti. Obraz je ostrý jak ve středu, tak na okrajích, takže je objektiv vhodný pro použití s digitálním fotoaparátem nebo širokoúhlým okulárem. V systému s okulárem 10x/22 mm bude tedy objektiv tvořit zorné pole o průměru 0,22 mm. Mezní rozlišení je 0,22 µm.

S objektivem modelu SF100 OIL se užitečné zvětšení mikroskopu pohybuje v rozmezí 625x až 1250x a dosahuje se ho použitím okulárů se zvětšením 5x až 15x. Při menším zvětšení systému nebude možné vidět jemné prvky objektu; zvětšení větší než 1250x nepřinese nové informace.

Kompatibilita:

• Polarizační mikroskop MAGUS Pol 800
