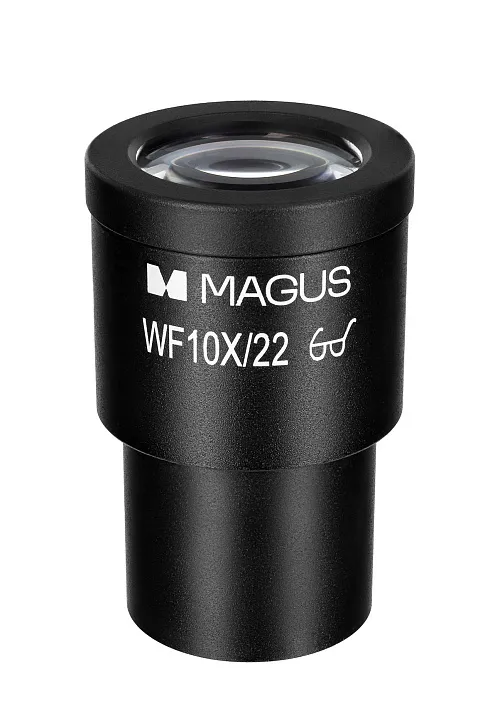

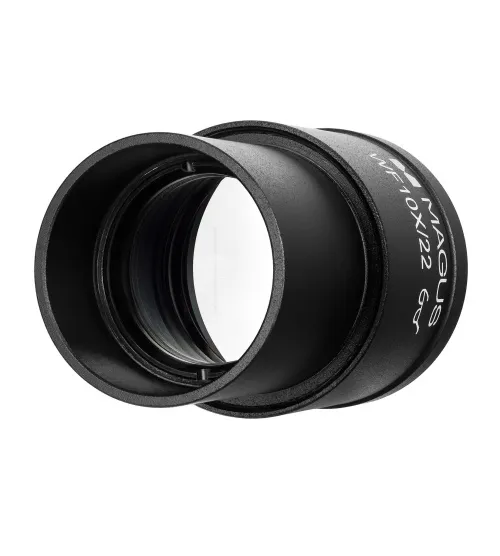

Okulár se stupnicí MAGUS MES10 10х/22 mm (D 30 mm)

Garantujeme termín dodání do dvou pracovních dnů od objednávky.

Cena platí pouze pro internetový obchod a může se lišit od cen v maloobchodních prodejnách.

Zvětšení: 10x. Zorné pole: 22 mm. Stupnice s dílkováním po 0,1 mm

Dostupnost

ID výrobku	82915
Značka	MAGUS
Záruka	2 roky
EAN	5905555019048
Velikost balení (DxŠxV)	4x7x4 cm
Přepravní hmotnost	0.09 kg

Popis

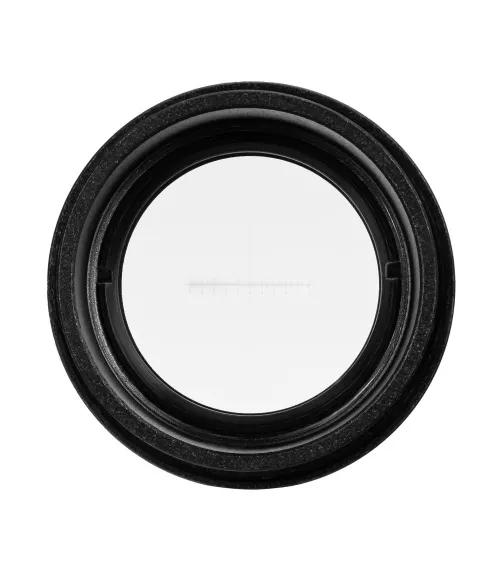

Tento okulár má stupnici, která je umístěna v rovině pole clony pro měření vzorků v milimetrech nebo mikronech. Velikost dílku stupnice je 0,1 mm. Je namontován do okulárového tubusu o průměru 30 mm namísto standardního okuláru s 10x zvětšením. Stupnici je nutné zkalibrovat pro každý používaný objektiv. K tomu je zapotřebí kalibrační sklíčko (mikrometrický předmět) s dělicí stupnicí po 0,01 mm. Sklíčko se umístí na stolek mikroskopu a okulár se otáčí v tubusu, dokud nejsou stupnice okuláru a sklíčka rovnoběžné.

Pro každý objektiv se také stanoví hodnota dílku okulárové stupnice. U objektivů s malým zvětšením byste měli spočítat počet dílků stupnice okuláru, které spadají do stupnice kalibračního sklíčka. U objektivů se středním a velkým zvětšením byste měli postupovat opačně, tj. spočítat, kolik dílků stupnice sklíčka spadá do stupnice okuláru.

Hodnota dílku (E) se pak vypočítá pomocí vzorce: E=TL/A, kde T – je hodnota dílku stupnice mikrometrického sklíčka (0,01 mm); L – počet dílků na stupnici sklíčka; A – počet dílků na stupnici okuláru.

Chcete-li vypočítat skutečnou lineární velikost vzorku, měli byste změřit délku vzorku na stupnici okuláru a poté tuto hodnotu vynásobit hodnotou E vypočítanou pro objektiv.

Kompatibilita:

Biologický mikroskop MAGUS Bio 250B
Biologický mikroskop MAGUS Bio 250BL
Biologický mikroskop MAGUS Bio 250T
Biologický mikroskop MAGUS Bio 250TL
Biologický inverzní mikroskop MAGUS Bio V300
Biologický inverzní mikroskop MAGUS Bio V350
Metalurgický mikroskop MAGUS Metal 600
Metalurgický mikroskop MAGUS Metal 600 BD
Metalurgický mikroskop MAGUS Metal 630
Metalurgický mikroskop MAGUS Metal 630 BD
Metalurgický mikroskop MAGUS Metal 650
Metalurgický mikroskop MAGUS Metal 650 BD
Metalurgický inverzní mikroskop MAGUS Metal V700
Metalurgický inverzní mikroskop MAGUS Metal V700 BD
Fluorescenční mikroskop MAGUS Lum 400
Fluorescenční mikroskop MAGUS Lum 400L
Fluorescenční inverzní mikroskop MAGUS Lum V500
Fluorescenční inverzní mikroskop MAGUS Lum V500L
Polarizační mikroskop MAGUS Pol 800

Specifikace

ID výrobku	82915
Značka	MAGUS
Záruka	2 roky
EAN	5905555019048
Velikost balení (DxŠxV)	4x7x4 cm
Přepravní hmotnost	0.09 kg
Průměr tubusu, mm	30
Materiál čoček	optické sklo
Zvětšení, x	10
Zorné pole, mm	22
Oční reliéf, mm	10
Dioptrická korekce okuláru, dioptrií	není
Hodnota na stupnici, mm	0.1
Tělo	měď
