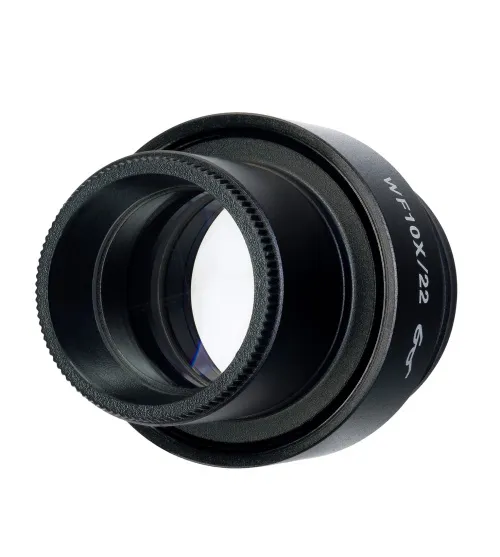

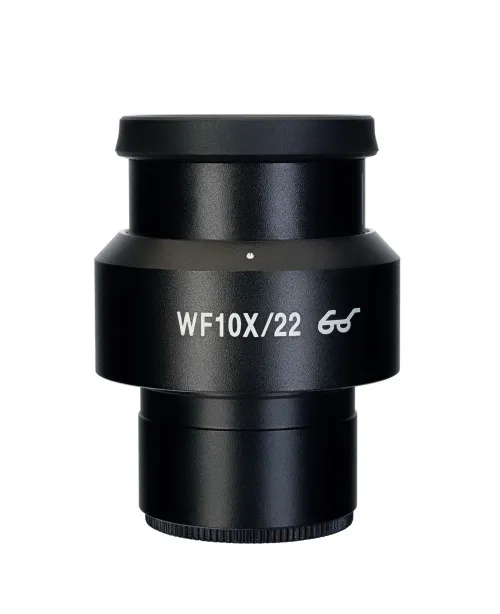

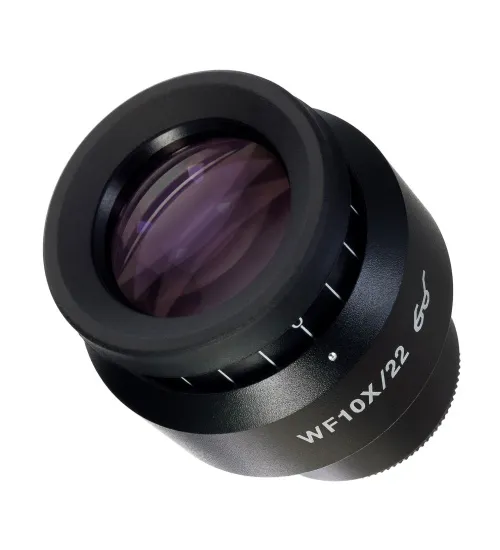

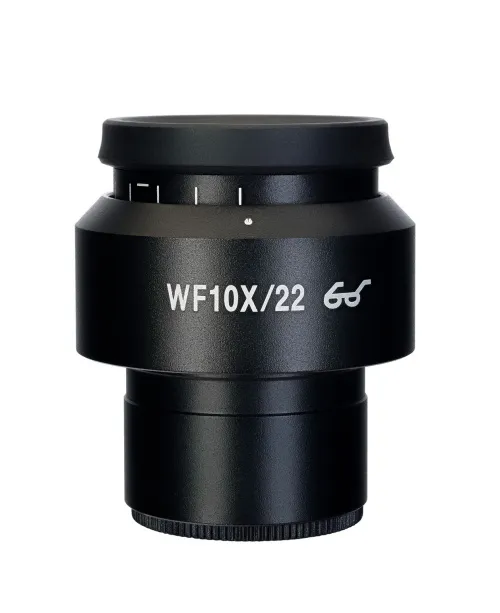

Okulár se stupnicí MAGUS SD10S 10х/20 mm (D 30 mm)
Okulár se stupnicí MAGUS SD10S 10х/22 mm (D 30 mm)
ID výrobku | 83499 |
Značka | MAGUS |
Záruka | 0,5 |
EAN | 5905555019642 |
Velikost balení (DxŠxV) | 4x4x6 cm |
Přepravní hmotnost | 0.9 kg |

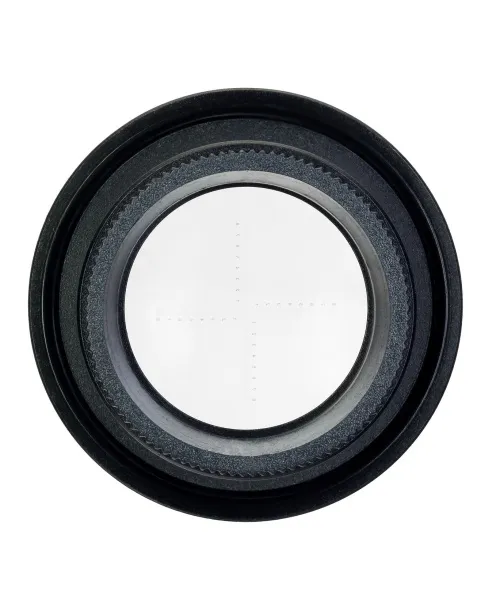

Okulár se stupnicí slouží k měření velikosti vzorků a jejich struktur v lineárních jednotkách: milimetrech nebo mikronech. Okulár je namontován místo standardního okuláru s 10x zvětšením. Stupnice je umístěna v rovině polní clony s dělením po 0,1 mm. Průměr okuláru: 30 mm.
Nastavení
Před měřením je nutné kalibrovat okulárovou stupnici pro každé zvětšení objektivu, které bude použito. Vyžaduje kalibrační sklíčko – stupnicový mikrometr. Pro stereoskopický mikroskop doporučujeme použít kalibrační sklíčko s dělením stupnice 0,1 mm. Sklíčko by mělo být umístěno na pracovním stolku a mikroskop by měl být zaměřen na stupnici. Okulár se otáčí v tubusu okuláru, dokud nejsou stupnice sklíčka a okuláru rovnoběžné.
Výpočet hodnoty stupnice okuláru pro každé zvětšení objektivu
Výpočet pro každé objektivní zvětšení se provádí podle vzorce: E=TL/A, kde E – dílek stupnice okuláru; T – dílek stupnice mikrometru na pracovním stolku vyznačené na mikrometru pracovního stolku (0,01 mm); L – počet dílků na stupnici mikrometru pracovního stolku; A – počet dílků na stupnici okuláru.
Výsledné hodnoty dělení stupnice okuláru pro jednotlivé zvětšení objektivu je třeba zaznamenat.
Výpočet skutečné lineární velikosti objektu
Při měření objektu byste měli nejprve spočítat počet dílků stupnice okuláru, které objekt pokrývá. Výsledek se vynásobí hodnotou měřítka, která byla dříve vypočtena pro vybrané zvětšení objektivu. Výsledná hodnota bude skutečnou lineární velikostí objektu.
Kompatibilita:
- Stereomikroskop MAGUS Stereo 7B
- Stereomikroskop MAGUS Stereo 7T
- Stereomikroskop MAGUS Stereo 8B
- Stereomikroskop MAGUS Stereo 8T
- Hlavice mikroskopu MAGUS Stereo 7BH
- Hlavice mikroskopu MAGUS Stereo 7TH
- Hlavice mikroskopu MAGUS Stereo 8BH
- Hlavice mikroskopu MAGUS Stereo 8TH
Specifikace | |
---|---|
Materiál čoček | optické sklo |
Zvětšení, x | 10 |
Průměr zorného pole, mm | 22 |
Dioptrická korekce | + |
Dělení stupnice, mm | 0,1 |
Průměr okuláru, mm | 30 |
ID výrobku | 83499 |
Značka | MAGUS |
Záruka | 0,5 |
EAN | 5905555019642 |
Velikost balení (DxŠxV) | 4x4x6 cm |
Přepravní hmotnost | 0.9 kg |
