Kalibrační sklíčko pro stereomikroskopy MAGUS CSS1 (0,1)

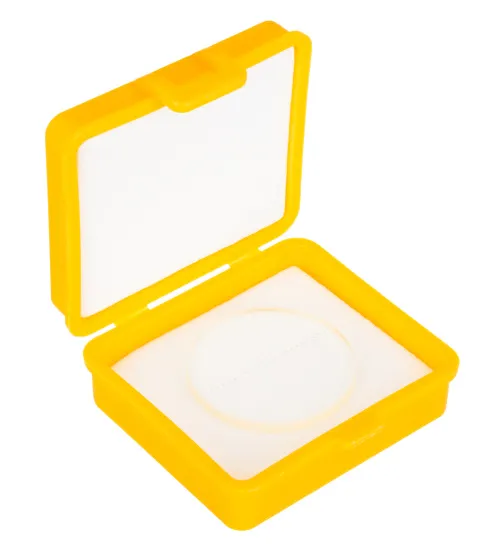

Kalibrační sklíčko pro stereomikroskopy.

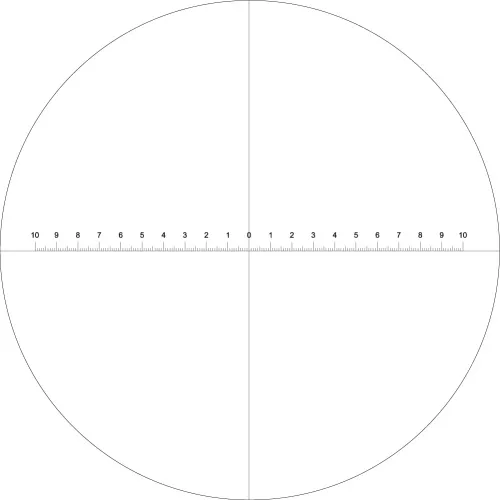

Na sklíčku je vyleptaná mikrometrická stupnice s 200 dílky. Dělení stupnice je 0,1 mm a délka stupnice je 20 mm.
Kalibrační sklíčko (mikrometr pracovního stolku) se používá k určení zvětšení, lineárního zorného pole mikroskopu a hodnoty dělení okulárových stupnic a optických mřížek. U digitálního fotoaparátu se sklíčko používá ke kalibraci softwaru pro analýzu obrazu pro každý objektiv.

Kalibrace softwaru pro analýzu obrazu

Kalibrace se provádí pro každý objektiv, který bude použit při pozorování. Kalibrační sklíčko se používá k určení kalibračního faktoru pro software pro analýzu obrazu.

Postup kalibrace:

1. Upevněte kalibrační sklíčko na stolek mikroskopu.
2. Vyberte požadovaný objektiv a nastavte maximální rozlišení fotoaparátu.
3. Zobrazte kontrastní snímek stupnice na obrazovce monitoru a tento snímek pořiďte.
4. V softwaru pro analýzu obrazu vyberte režim "Kalibrace".
5. Kliknutím myší určete maximální viditelnou vzdálenost mezi prvním a posledním dílkem stupnice.
6. Zadejte výslednou velikost měřítka ve skutečných jednotkách do softwaru pro analýzu obrazu.
7. Zadejte název kalibrace zadáním aktuálního zvětšení objektivu.
8. Zkontrolujte výsledek: v režimu "Měření" změřte několik dílků stupnice kalibračního sklíčka ve skutečných jednotkách.
9. Software pro analýzu obrazu uloží kalibrační faktor pod zvoleným názvem. Poté software automaticky převede výsledky na zvolené měrné jednotky.

Kalibrace stupnice okuláru

Kalibrace stupnice okuláru se provádí pro každý objektiv, který bude použit při pozorování. Sklíčko by mělo být umístěno na pracovním stolku a mikroskop by měl být zaměřen na stupnici. Okulár by se měl otáčet v tubusu okuláru, dokud nebudou stupnice kalibračního sklíčka a okuláru navzájem rovnoběžné.

Výpočet pro každý objektiv se provádí podle vzorce:
Е=ТL/A, kde
E – hodnota dílku okuláru
Т – hodnota dílku stupnice uvedená na mikrometru pracovního stolku (0,1 mm)
L – počet dílků mikrometru pracovního stolku
А – počet dílků stupnice okuláru.

Výsledné hodnoty dílku stupnice okuláru pro každý objektiv si zaznamenejte.

Při měření objektu byste měli nejprve spočítat počet dílků stupnice okuláru, které objekt pokrývá. Výsledek se vynásobí hodnotou stupnice, kterou jste předtím vypočetli pro vybraný objektiv. Výsledná hodnota bude skutečnou lineární velikostí objektu.
