Optický, s kompenzátorem. Zvětšení: 32x. Průměr čoček objektivu: 36 mm

Vzduchové tlumení

Typ kompenzátoru

Zvětšení optické úrovně určuje stupeň zvětšení obrazu

Přesnost je hodnota uváděná v milimetrech, která udává maximální chybu měření výšky na 1 km (dvojitý nivelační tah)

Dostupnost

ID výrobku	81430
Značka	Ermenrich
Záruka	5 let
EAN	5905555016092
Velikost balení (DxŠxV)	19x28x20 cm
Přepravní hmotnost	2.295 kg

Popis

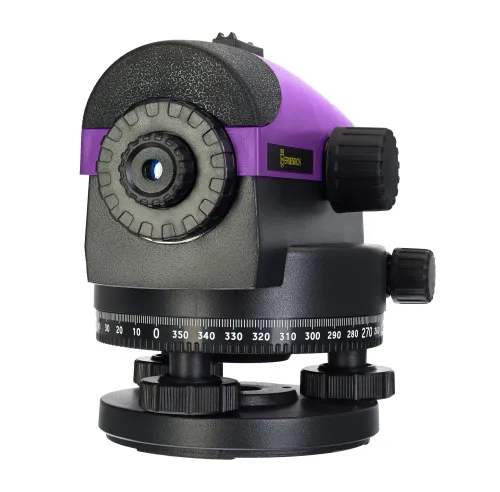

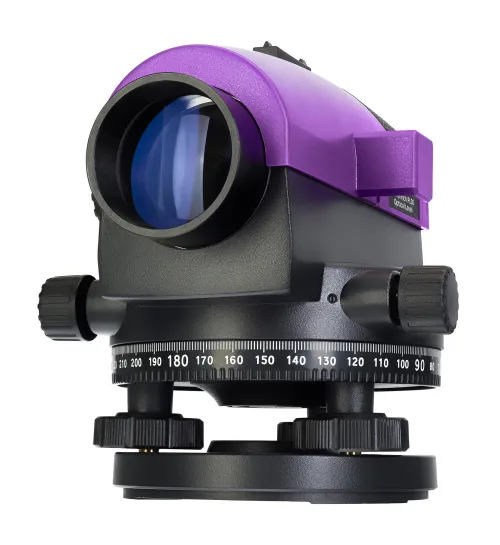

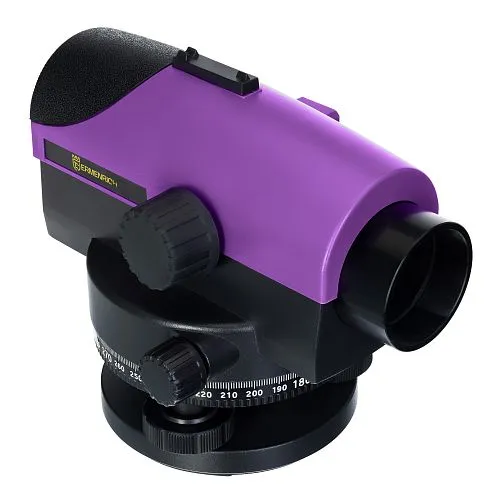

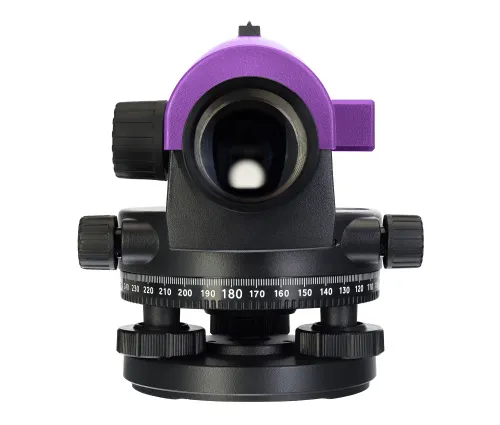

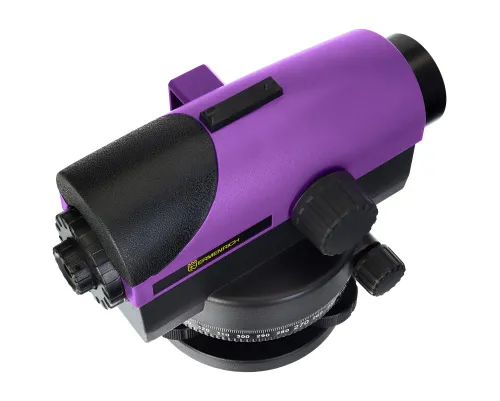

Optický nivelační přístroj Ermenrich PL30 dokáže měřit svislou výšku (výškový rozdíl) mezi dvěma body a jejich vzájemnou vzdálenost, úhly v horizontální rovině a vzdálenost k objektu. Přístroj disponuje 32x zvětšením, takže lze pozorovat milimetrovou stupnici nivelační tyče na vzdálenost až 50 metrů. Metrické odstupňování typu „E“ je viditelné v celé pracovní vzdálenosti – až 120 metrů. Optický nivelační přístroj je vybaven kompenzátorem, který automaticky vyrovnává cílovou linii, což usnadňuje a zpříjemňuje práci. Kompenzátor je robustní a zajišťuje vysokou přesnost měření.

Optický nivelační přístroj je skvělou volbou pro stavební práce, terénní úpravy a geodetické práce. Lze jej použít pro profesionální účely (výstavba velkých budov a zařízení, vytyčování základů) i při řešení každodenních domácích úkonů (vyrovnávání terénu, stavba plotu, instalace skleníku). Zařízení je robustní a odolné proti stříkající vodě. Sada obsahuje seřizovací nářadí.

Poznámka: K měření pomocí optického nivelačního přístroje budete potřebovat nivelační tyč a stativ (nejsou součástí dodávky).

Klíčové vlastnosti:

Optický, s kompenzátorem
Vzpřímený obraz zaměřovacího cíle
Zvětšení – 32x, průměr objektivu – 36 mm
Odolnost proti vodě

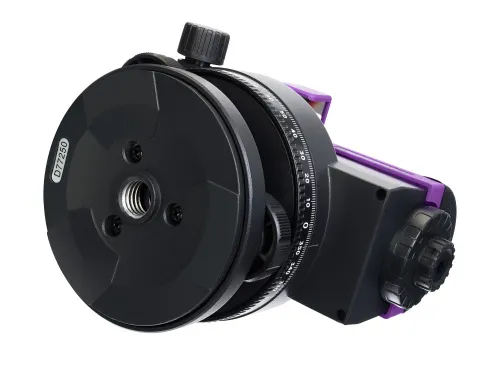

Stativový závit M16 nebo 5/8"

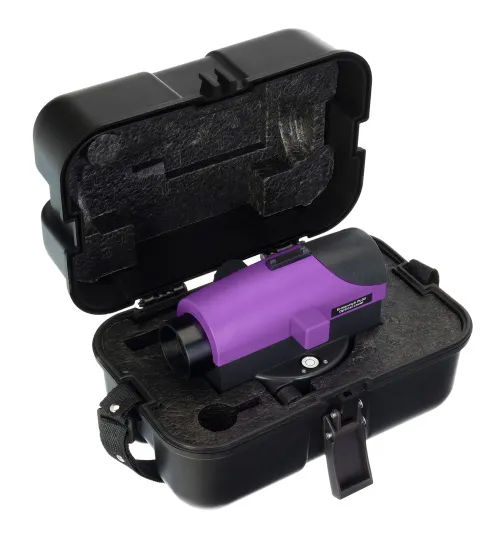

Obsah sady:

Nivelační přístroj

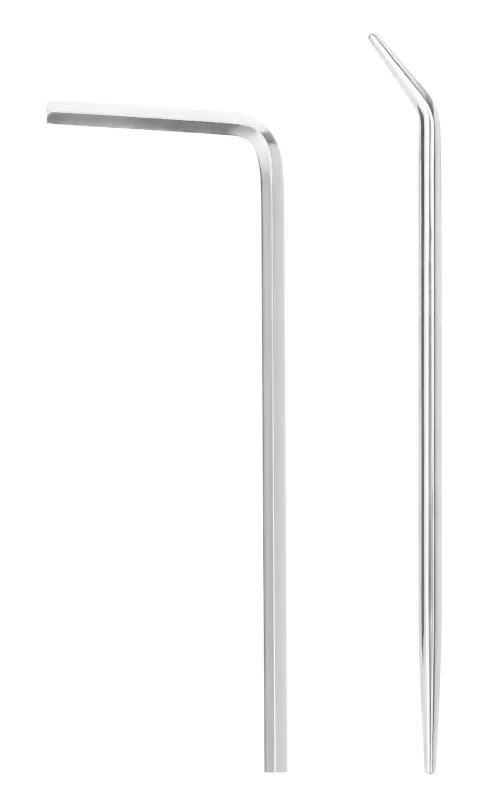

Seřizovací kolík
Šestihranný klíč
Uživatelská příručka a záruční list

Specifikace

ID výrobku	81430
Značka	Ermenrich
Záruka	5 let
EAN	5905555016092
Velikost balení (DxŠxV)	19x28x20 cm
Přepravní hmotnost	2.295 kg
Typ nivelačního přístroje	optická
Typ kompenzátoru	vzduchové tlumení
Zvětšení, x	32
Průměr objektivu (apertura), mm	36
Obraz zaměřovacího cíle	vzpřímený
Zorné pole, °	1°30'
Nejkratší vzdálenost zaostření, m	0.3
Přesnost výšky pro individuální měření	1,6 mm/30 m
Směrodatná odchylka na 1 km (dvojitá nivelace), mm	1
Pracovní rozsah kompenzátoru, úhly min.	±15
Přesnost nastavení cílové čáry, úhl. sek.	±0.3
Zámek kompenzátoru	✓
Měřítko dálkoměru	100
Horizontální kruh	1° nebo 1gon

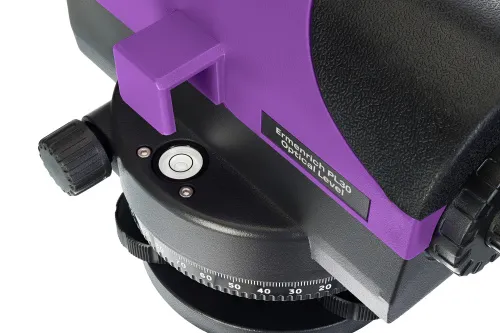

Citlivost bubliny	8'/2 mm
Tělo	vysokopevnostní ABS plast
Specifikace vodotěsnosti	IP54, odolný proti odstřikující vodě
Kompatibilní se stativem	M16 nebo 5/8"
