Digitální fotoaparát MAGUS CHD20

MAGUS CHD20 je digitální fotoaparát pro montáž na mikroskop. Je určen k fotografování a nahrávání videí z výzkumu, jejich úpravě a je schopen měřit lineární a úhlové rozměry objektů a jejich struktur. Zařízení pracuje s vlastním softwarem, takže jej lze připojit nejen k počítači, ale také přímo k externí obrazovce. Za tímto účelem je fotoaparát vybaven dvěma typy rozhraní: HDMI a USB.

Fotoaparát vytváří vysoce kvalitní obraz v rozlišení Full HD (1920x1080 px) a poskytuje vysokou snímkovou frekvenci a vysokou rychlost přenosu dat mezi zařízeními. Je vybaven snímačem Sony s vysokou citlivostí na světlo, který dokáže fotografovat i při zářivkovém světle. Další funkcí tohoto fotoaparátu je použití mozaikových filtrů RGB. Tím se sníží tmavý proud a zajistí se jasný obraz. Celý systém fotoaparátu je zaměřen na vytváření vysoce kvalitního obrazu bez trhání, zamrzání nebo zkreslení, a to i v případě, že se pozorovaný objekt pohybuje.

Snímač

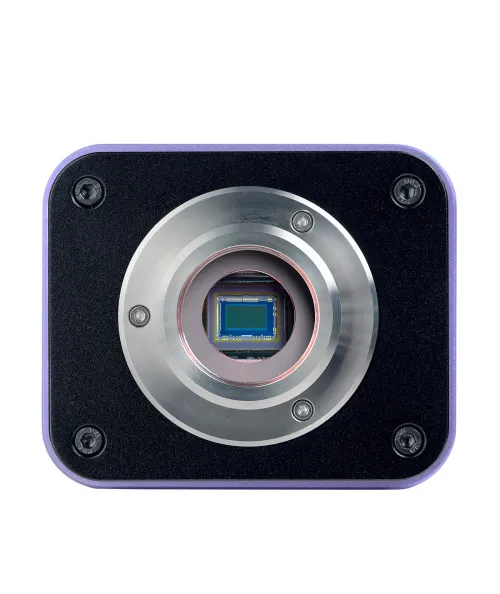

Barevný snímač CMOS řady Starvis od společnosti SONY má díky svým malým rozměrům (1/2'', pixel o rozměru 3,75x3,75 μm) vysokou citlivost na světlo (1175 mV při rychlosti závěrky 1/30 s) a umožňuje fotografovat i za slabého osvětlení. To je možné díky použití technologie podsvícení. Pro vytvoření co nejširšího zorného pole bez zkreslení se doporučuje použít adaptér se zvětšením 0,5x až 0,7x.

Funkce softwaru

Po připojení přes rozhraní HDMI používá fotoaparát vestavěný software k zobrazování snímků na externím displeji, pořizování fotografií, záznamu videa, úpravám snímků a měření lineárních a úhlových rozměrů vzorků a jejich struktur. Před měřením je třeba software pro každý objektiv kalibrovat pomocí kalibračního sklíčka. Rozhraní USB slouží k připojení fotoaparátu k počítači. Software se instaluje z přiloženého USB flash disku a je k dispozici ke stažení také na kartě „Reference a soubory ke stažení".

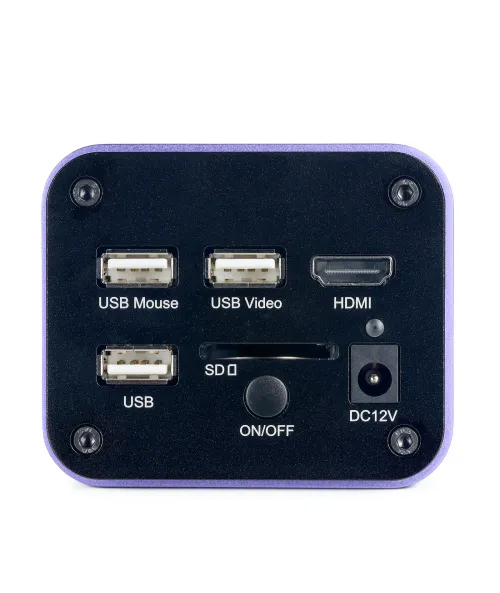

Připojení k externím zařízením

MAGUS CHD20 podporuje připojení k externí obrazovce, počítači i integraci dalších zařízení. Připojení k monitoru, televizoru nebo projektoru probíhá prostřednictvím rozhraní HDMI při 60 snímcích za sekundu. Fotoaparát můžete připojit k počítači prostřednictvím rozhraní USB 2.0 při rychlosti 50 snímků za sekundu.

Fotoaparát se dodává s 32 GB SD kartou. Můžete na ní ukládat fotografie a videa a zpracovávat je pomocí vestavěného softwaru. Rozhraní USB umožňuje připojit flash disk.

K ovládání aplikací fotoaparátu se doporučuje používat myš. Je rovněž součástí sady a je navržena tak, aby vyrovnávala vibrace, které vznikají při přímé interakci s fotoaparátem.

Přístroj lze kombinovat se speciálními monitory MAGUS, které se instalují přímo na kameru a vytvářejí mikroskopický zobrazovací systém.

Montáž na mikroskop

Fotoaparát lze vložit do tubusu okuláru mikroskopu a připojit k němu pomocí adaptéru typu C-mount a adaptérového kroužku pro průměr tubusu. K instalaci přístroje do trinokulárního tubusu se používá adaptér typu C-mount. Upozorňujeme, že adaptér C-mount již může být součástí vašeho mikroskopu; jeho dostupnost však závisí na konkrétním modelu a konfiguraci. Před zakoupením kamery doporučujeme zkontrolovat obsah balení mikroskopu a poté v případě potřeby zakoupit příslušné adaptéry.

Klíčové vlastnosti:

• Světelná citlivost 1175 mV při 1/30 s umožňuje fotografovat i při slabém osvětlení nebo zářivkách
• Kamera vytváří vysoce kvalitní obraz v rozlišení Full HD (1920x1080 px)
• Vestavěný software umožňuje autonomně vytvářet a zpracovávat fotografické a video materiály a provádět měření objektů
• Rozhraní HDMI a USB slouží k zobrazení dat na externím monitoru nebo počítači; snímková frekvence je 60, resp. 50 snímků za sekundu v závislosti na připojení
• Fotoaparát používá mozaikové filtry RGB, které snižují tmavý proud a vytvářejí jasný obraz

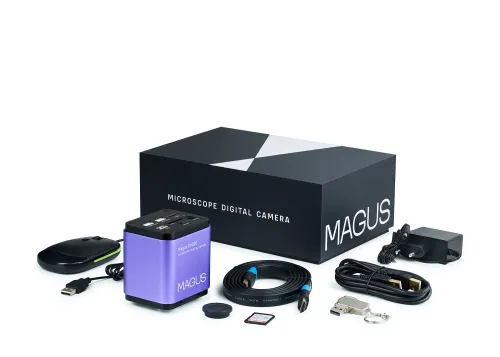

Obsah sady:

• Digitální fotoaparát
• Kabel HDMI (1,5 m)
• Kabel USB 2.0 (2 m)
• USB myš
• Paměťová karta SD 32 GB
• Napájecí adaptér 12 V/1 A (Euro)
• USB flash disk s ovladači a softwarem
• Uživatelská příručka a záruční list
