Recenze laserového nivelačního přístroje Ermenrich LT40

Technické údaje
Tělo
Kompenzátor
Ovládací prvky
Srovnávací tabulka přístroje konkurenčního výrobce
Tloušťka laserové čáry v různých vzdálenostech
Měření jasu laserové čáry
Nastavení
Obsah sady
Výhody a nevýhody

Robustní přístroj s vynikající funkčností – tak lze stručně popsat laserový nivelační přístroj Ermenrich LT40.

Přístroj promítá dvě roviny: vertikální a horizontální s rozmítáním laserového svazku více než 130°.

Má 10 úrovní nastavení jasu a pracuje s přijímačem a v režimu náklonu (funkce TILT). Pojďme se na něj podívat blíže.

Laserový nivelační přístroj Ermenrich LT40

Technické údaje

Přesnost: ± 1,5 mm/5 m (nebo ± 0,3 mm/m)

Pracovní vzdálenost: 30 m (v závislosti na úrovni osvětlení)

Rozsah kompenzátoru: 4°±1°

Stupeň krytí – odolnost proti vniknutí prachu a vody: IP54

Rychlost instalace kompenzátoru: 2 sekundy.

Použití s přijímačem laserového paprsku: ano

Funkce TILT: ano

Montážní závit: 1/4“

Třída a vlnová délka laseru: II, 505–550 nm

Rozmítání laserového svazku: > 130°

Úrovně jasu a provozní doba: 1 – 10h, 10 – 40h (celkem 10 úrovní)

Napájení: 4xAA baterie

Provozní teplota: –10°C až +50°C

Rozměry: 90 x 57 x 81 mm

Minimální vzdálenost od horizontu:

5,5 cm od podlahy

2,7 cm od stropu

2,8 cm od svislé roviny ke stěně

Tělo

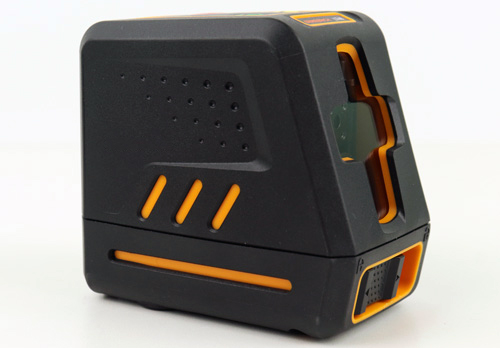

Laserový nivelační přístroj Ermenrich LT40 má dobře zpracované tělo z kvalitního plastu ABS, které je kompletně pokryto černým silným gumovým pláštěm.

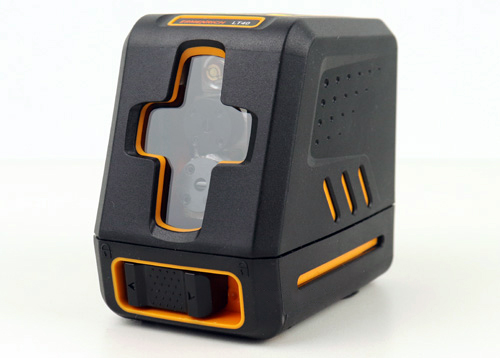

Kvalita provedení laserového nivelačního přístroje Ermenrich LT40

Přední apertura je provedena pod úhlem, což je užitečné při práci ve stísněných prostorách. Proto při instalaci přístroje na stěnu prochází čára podél tří rovin: podél podlahy, stěny a stropu. Lehce se dotýká stěny za laserovým nivelačním přístrojem.

Je to rozhodně pohodlnější než nenakloněná clona.

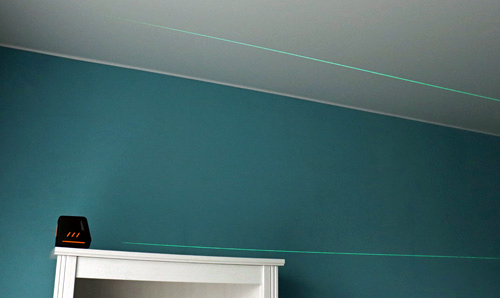

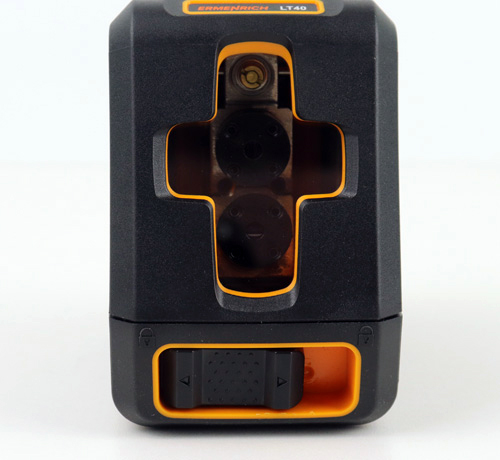

Horizontální skenování laserového paprsku u modelu LT40

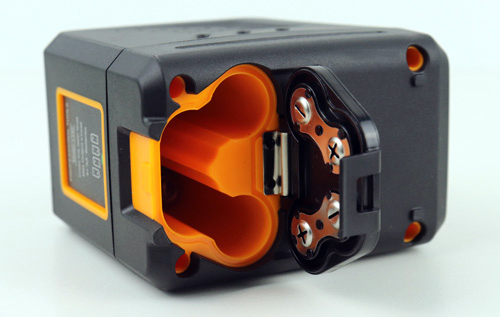

Přihrádka na baterie, která se nachází na základně pouzdra, má neodnímatelný kryt, což je výhoda. Nechybí ani úhledně namontovaný 1/4palcový závit pro montáž na stativ a další doplňkové příslušenství.

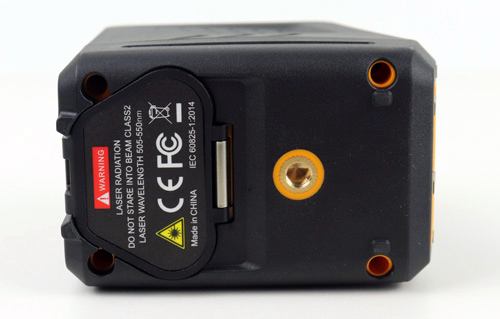

Kryt baterie a montážní závit

Pokud se podíváte pozorněji, uvidíte, že víko je uzavřeno systémem pero-drážka, což zlepšuje ochranu před prachem a vlhkostí.

Kryt se uzavírá pomocí systému pero-drážka

Demontáž pouzdra je velmi jednoduchá: odšroubujte 4 šrouby ze spodní části a okamžitě získáte přístup ke všemu uvnitř, zatímco přístroj je plně funkční. Jde pouze o to, aby horní kryt zůstal na kabelu; například u laserového nivelačního přístroje Huepar BOX-1G lze kryt zcela odstranit.

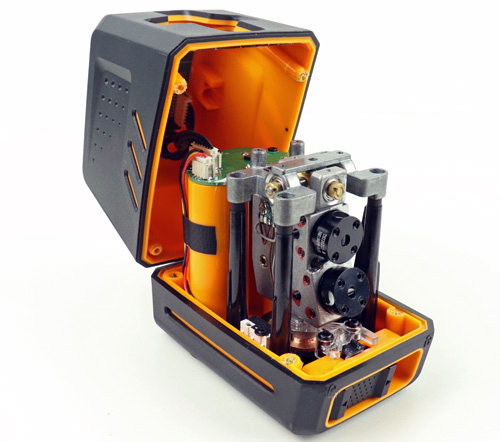

Pohodlná demontáž přístroje

Uvnitř přístroje Ermenrich LT40 jsou dva laserové moduly s továrním označením. U běžných laserových nitkových křížů se často setkáte s jedním laserovým modulem pro dvě roviny, vertikální i horizontální, jako je tomu u přístroje Firecore F113XG. To je přímé snížení konstrukčních nákladů. Výsledkem je, že na takových úrovních není možné přepínat roviny jednotlivě a navíc se trochu sníží jas čar.

U modelu LT40 můžete okamžitě zvolit libovolnou rovinu, což je nutno bezpochyby považovat za výhodu.

Kompenzátor

Laserový nivelační přístroj Ermenrich LT40 má standardní mechanický kompenzátor s poměrně vysokou rychlostí instalace během pouhých 2 sekund.

Pracovní rozsah kompenzátoru je 4°±1°. Při překročení tohoto sklonu se okamžitě aktivuje vizuální upozornění – čáry začnou rychle blikat. Pro eliminaci blikání je nutné snížit náklon přístroje na přijatelné hodnoty.

Celá konstrukce kompenzátoru je namontována na čtyřech plastových podpěrách. Abychom však byli spravedliví, všechny podpěry mají několik přídavných výztužných žeber, a tak lze celou konstrukci považovat za velmi robustní.

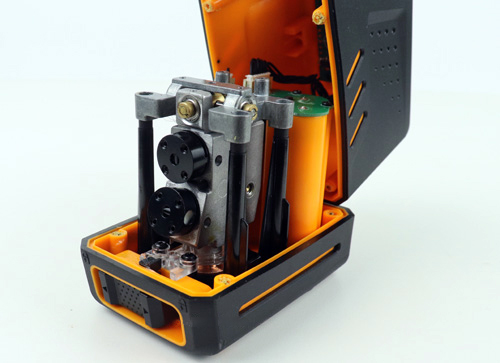

Systém kompenzátoru laserového nivelačního přístroje Ermenrich LT40

Ovládací prvky

Až na některé drobné nuance je ovládání laserového nivelačního přístroje Ermenrich LT40 velmi jednoduché a intuitivní.

Vpředu se nachází páčkový přepínač, který buď zablokuje kompenzátor pro přepravu, nebo otevře kyvadlo a přístroj zapne.

Mimochodem, samotný páčkový přepínač působí těsně a nepříliš pohodlně. I když je třeba poznamenat, že kompenzátor je pevně uzamčen bez jakýchkoliv mezer.

Páčkový přepínač pro zapnutí a aretaci kyvadla

Vše ostatní se ovládá pomocí membránové klávesnice nahoře.

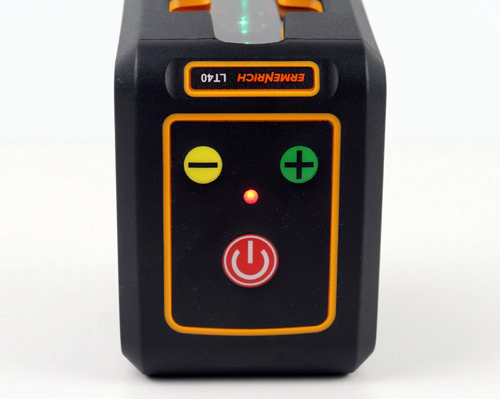

Ovládací panel laserového nivelačního přístroje Ermenrich LT40

Zelené (+) a žluté (-) tlačítko zvyšuje nebo snižuje jas laserových čar v 10 krocích.

Červené tlačítko napájení má několik funkcí:

1. Zapne přístroj v uzamčeném stavu (funkce TILT) pro značení pod úhlem. Při vypnutém přístroji podržte tlačítko po dobu 3 sekund.
2. Krátkým stisknutím přepínáte roviny jednotlivě ve všech režimech.
3. V režimu automatického vyrovnávání podržte tlačítko po dobu 2 sekund. Aktivuje se provozní režim s přijímačem (pulzující režim).

LED dioda nahoře má následující varovné signály:

1. Když je funkce TILT zapnutá, zůstane červená.
2. V režimu automatického vyrovnávání na rovném povrchu svítí zeleně.
3. Když je horizont příliš vysoko (úhel náklonu je v režimu automatického vyrovnávání příliš velký), svítí červeně.
4. Při aktivaci provozního režimu přijímače rychle bliká zeleně.
5. Když jsou baterie vybité, bliká červeně.

Srovnávací tabulka přístroje konkurenčního výrobce

Tloušťka laserové čáry v různých vzdálenostech

Laserové moduly na této úrovni vytvářejí dobrou, poměrně tenkou laserovou čáru. Je třeba poznamenat, že v nejtmavším, 10. režimu budou čáry nejtenčí; mezi tloušťkou a jasem bude přímá úměra.

Proto provedeme měření v 1. nejjasnějším režimu; test tloušťky čáry v různých vzdálenostech u laserového nivelačního přístroje Ermenrich LT40 ukázal následující výsledky:

• 1,5 mm na 1 metr
• 1,5 mm na 5 metrů
• 2,5 mm na 10 metrů

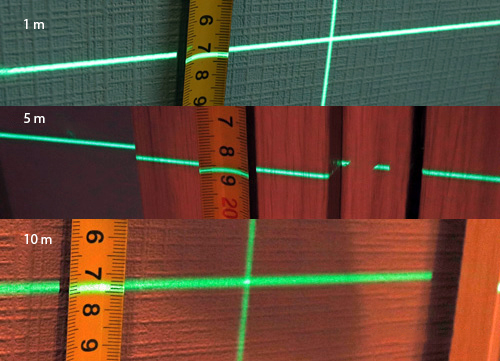

Tloušťka laserové čáry v různých vzdálenostech

Měření jasu laserové čáry

Obvykle se test jasu provádí u laserových nivelačních přístrojů s kuželovými hranoly, protože mají určitou nehomogenitu záře po obvodu. Pro účely experimentu však změřme maximální jas tohoto dvourovinného laserového nivelačního přístroje luxmetrem.

• 33,3 lux na 5 metrech
• 15,9 lux na 10 metrech

Nastavení

Pokud je potřeba upravit přesnost, u tohoto modelu to zvládnete poměrně snadno sami.

Nejjednodušší způsob, jak nastavit polohu kyvadla, je najít souosé (shodné) posunutí obou rovin. Neboli horizontální rovina směřuje nahoru nebo dolů, ale vertikální je normální.

Ve druhém případě stačí jednoduše použít dva podélné stavěcí šrouby v kyvadle: pokud rovina směřuje dolů, šrouby utáhneme, pokud směřuje nahoru, povolíme je.

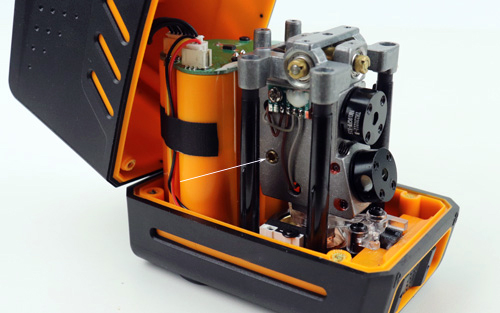

Podélné stavěcí šrouby zapuštěné do těla kyvadla

Pokud je celkový náklon směrem k oběma rovinám, pak utáhneme nebo povolíme (v závislosti na sklonu rovin) příčný stavěcí šroub.

Stavěcí šroub s křížovou drážkou

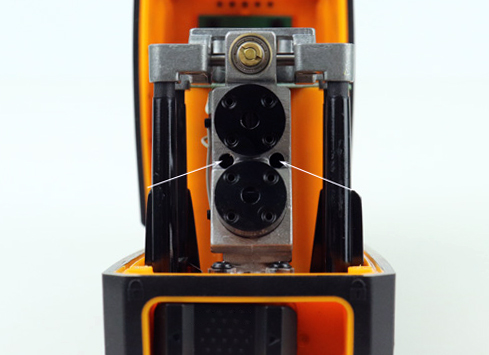

Nastavení polohy laserového modulu se provádí pomocí 3 malých šestihranných šroubů: horní a dolní šrouby zasunou modul dovnitř a prostřední jej zafixuje na místě. Tyto šrouby postupně povolujte a utahujte.

Tři šrouby pro nastavení polohy samostatného laserového modulu

Podobné laserové nivelační přístroje s těmito laserovými moduly mají třetí nastavení. Někdy jde čára obloukem nahoru nebo dolů. Tyto čáry se zafixují čtyřmi šrouby na konci modulu.

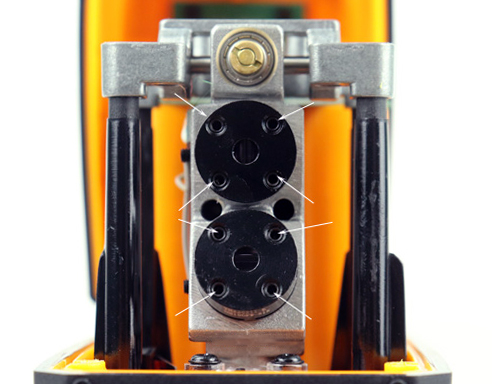

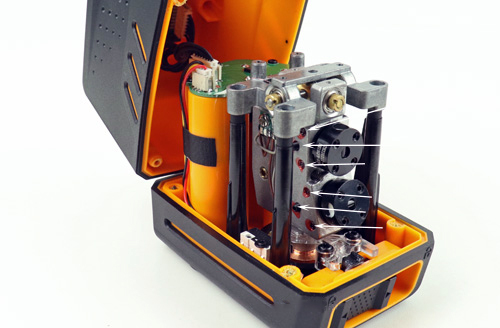

Šrouby pro uchycení oblouků laserové čáry

Obsah sady:

Laserový nivelační přístroj Ermenrich LT40 se dodává v barevné značkové krabici.

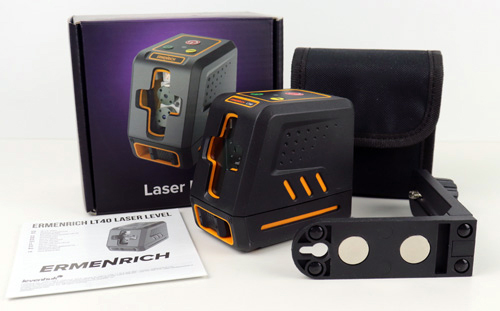

Sada obsahuje: samotný nivelační přístroj, měkké pouzdro s klipem na opasek, nástěnný magnetický držák a stručný návod v různých jazycích.

Sada laserového nivelačního přístroje Ermenrich LT40

Výhody a nevýhody

Výhody: 10stupňové nastavení jasu čar, kvalitní provedení a materiály, tenké zelené čáry, provozní režim s přijímačem, funkce TILT, samostatné přepínání rovin, snadná demontáž a kalibrace, dobré rozmítání laserového svazku a magnetický držák je součástí sady.

Nevýhody: chybí síťové napájení, těsný páčkový přepínač.
